ANSA联合OptiStruct瞬态分析教程
1
模型边界条件设置

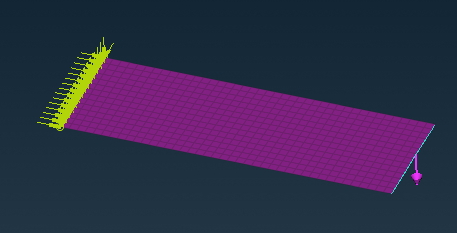

一块材料为低碳钢的板子，左端用spc约束六个自由度，右端点用rbe2抓起来，施加一个300N的力。
2
模型载荷设置

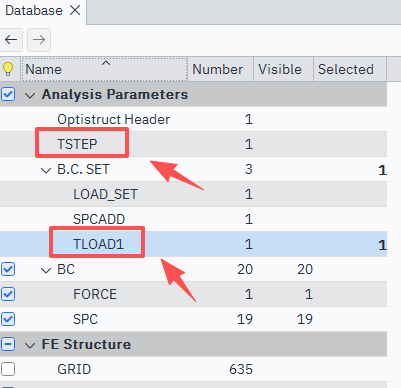

边界条件的设置非常简单，就不过多讲解了，瞬态计算，这里要添加TLOAD1和TSTEP
TLOAD1:卡片里需要输入激励EXCITEID和幅值曲线TID
EXCITEID就是前面创建的FORCE卡片-Z向加载300N的力

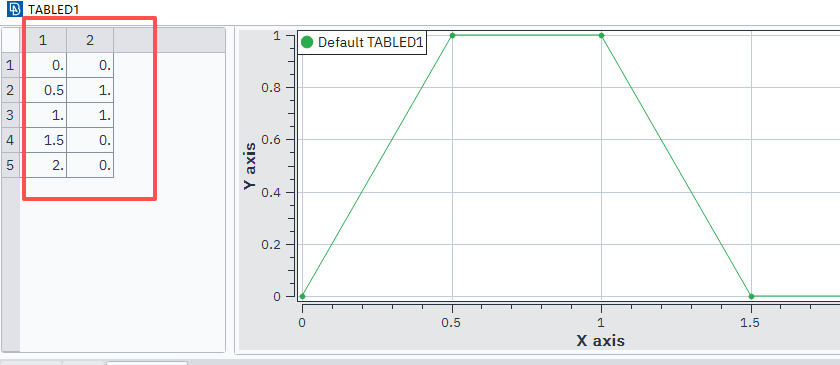

TID这里就是力随时间变化的曲线，0.5s时，力加到300N，保持到1s后卸载，1.5s时归零。
3
模型输出设置
TStep这里要设置输出，间隔0.02s输出一步动画，总共输出100个，这样总计算时间就是0.02x100=2s
4
模型头文件设置
上面都设置好后可以自动填充生成头文件，但是最后要加上位移和应力的输出，不然结果会报错
• end •
