为什么材料越薄越硬、孔越小应力越不集中？经典力学算不准的真相
一、经典力学的"近视"问题：把材料当成无限可分的点
经典的固体力学建立在一个看似合理的假设上：材料是连续的，可以被无限分割成没有内部结构的"材料点"。
这个假设在宏观世界非常成功——计算大桥变形、飞机机翼应力都很准确。但当我们把目光投向微纳米尺度（MEMS传感器、微纳电子器件）或应变集中问题时，奇怪的事情发生了：
微悬臂梁：厚度从8μm减到2μm，测得的弹性模量从115 GPa飙升到175 GPa（变硬了50%）
带小孔的板：孔径从5mm减到0.4mm，应变集中系数从3.0降到1.2（按理说应该不变）
微压痕测试：压得越浅，算出来的"弹性模量"越大（著名的压痕尺寸效应）
经典理论完全无法解释这些现象，因为它的核心假设出了问题：真实的RVE（代表性体积单元）从来不是无限小的。
二、均质化误差的本质：平均值≠中心值
关键洞察：当物理场在RVE内非线性分布时，体积平均值不等于几何中心处的真实值。
直观理解
想象你测量一个房间的温度：
经典做法：假设温度在房间内均匀分布，用房间中心的温度代表整个房间
真实情况：如果暖气片在一侧，温度呈梯度分布，平均温度≠中心温度
数学上，这可以通过泰勒展开描述。对于任意物理量 p （可以是应变、应力或应变能密度）：
其中 h 是RVE的尺寸（比如金属的晶粒尺寸、聚合物的高分子链回转半径），Δp 是拉普拉斯算子（描述场的"弯曲程度"）。

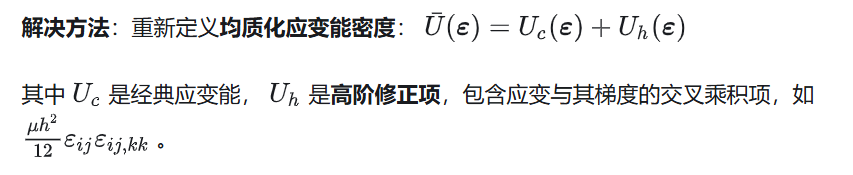

关键发现：经典理论只保留了第一项——这就是"均质化误差"的来源。
三、高阶应变能：一个参数解释两种矛盾现象
为什么能解释"变硬"和"变软"？
这些交叉项的符号取决于应变的空间分布：
| 变形模式 | 交叉项符号 | 材料表现 | 典型案例 |
|---|---|---|---|
| 微梁弯曲 | 正（高阶项为正） | 硬化 | 厚度↓ → 刚度↑ |
| 小孔附近拉伸 | 正 | 硬化 | 孔径↓ → 应力集中↓ |
| 微压痕中心 | 负（高阶项为负） | 软化 | 压深↑ → 表观模量↓ |
物理图像：
硬化：高阶项"帮正忙"，让材料"更难变形"，需要更多能量
软化：高阶项"帮倒忙"，让变形"更容易发生"，储存能量更少
这与传统应变梯度理论（如Mindlin理论）有本质区别——传统理论需要引入多个本构参数（18个分量的六阶张量、54个分量的八阶张量），而新理论只需要一个参数 h （RVE尺寸），且有明确的物理意义。
四、数值实现：增广拉格朗日法的巧妙之处
高阶理论的最大障碍是求解困难。控制方程包含四阶甚至六阶微分算子，传统有限元需要 或 连续性的形函数（极其复杂）。
论文采用了增广拉格朗日方法（ALM）的巧妙策略：
引入辅助变量：将应变 作为独立变量，不再通过位移求导得到
约束条件：通过拉格朗日乘子 λ 和惩罚项 r ，强制满足
降阶优势：最高阶导数降为二阶，普通二次单元即可求解
最终形成15×15的分块刚度矩阵（每个节点3个位移+6个应变+6个拉格朗日乘子），虽然自由度增加，但避免了复杂的 C1 单元和迭代处理高阶边界条件的麻烦。
五、实验验证：三个典型案例
案例1：微悬臂梁的尺寸效应
预测：厚度从8μm→2μm，名义杨氏模量从115 GPa→175 GPa
实验：Choi等人的纯铜微梁实验数据吻合良好

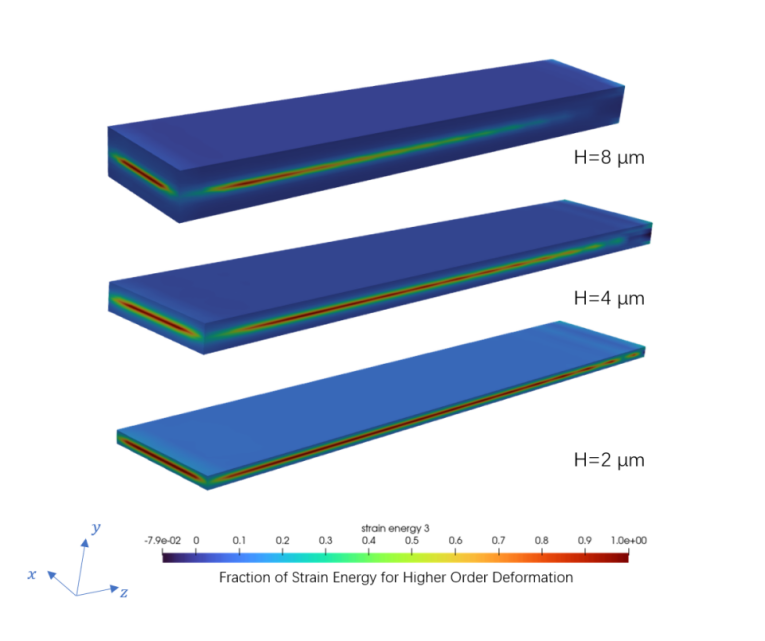

机制：高阶应变能占比从6.5%增至15.7%，整体表现为硬化
中性面不“中性”
案例2：带孔板的应变集中
经典理论：应力集中系数恒为3，与孔径无关
实验观测：孔径越小，应变集中系数越小
新理论预测：与DIC（数字图像相关）实验测量吻合
案例3：微压痕的"软化"现象
反常现象：压痕越深，反算出的弹性模量越小
机制解释：压痕下方剪切应变的拉普拉斯为负，导致交叉项为负，高阶能量"减负"，整体表现为软化
六、理论意义与工程价值
与传统高阶理论的对比
| 特征 | Mindlin应变梯度理论 | 新理论（均质化应变能） |
|---|---|---|
| 尺度参数 | 多个 | 1个（RVE尺寸 h） |
| 物理意义 | 拟合参数 | 明确的微观结构尺度 |
| 硬化/软化 | 仅能硬化 | 同时描述两种行为 |
| 本构关系 | 广义应力-应变梯度 | 能量密度直接定义 |
| 边界条件 | 高阶项复杂难处理 | 通过ALM自然处理 |
工程应用前景
MEMS器件设计：准确预测微结构的刚度，避免过度保守设计
增材制造：考虑打印微观结构尺度的力学行为优化
生物力学：骨骼、软组织等具有特征微结构的材料建模
压痕测试：正确解读微纳压痕数据，区分真实材料参数与尺寸效
七、从"数学点"回到"物理实体"
回归物理本质：经典力学的失效不是因为数学不够复杂，而是因为忽略了"材料点"实际上有有限尺寸这一基本事实。
通过泰勒展开揭示的均质化误差，我们理解了为什么不均匀变形会触发尺寸效应——当应变梯度与RVE尺寸相当时，"平均"和"真实"的差异变得不可忽略。
更重要的是，新理论用一个参数统一了看似矛盾的实验现象，这符合物理学的美学追求。正如论文所指出的，这种方法可以进一步扩展到弹塑性和损伤问题，为计算材料力学开辟新的道路。
参考文献：Yuheng Cao, Chunyu Zhang*, Biao Wang. A New High-order Deformation Theory and Solution Procedure Based on Homogenized Strain Energy Density. International Journal of Engineering Science, 195 (2024) 103990.
