Comsol静电脉冲放电模拟

静电放电是高电位、强场强、瞬时大电流的过程。近年来随着静电测试技术、测量仪器及测试手段的迅速发展,人们逐渐认识到在静电放电过程中产生的上升时间极快、持续时间极短的初始大电流脉冲会产生强烈的电磁辐射,形成静电放电电磁脉冲(ESDEMP),它的电磁能量往往会引起电子系统中敏感部位的损坏、翻转,使某些装置中的电火工品误爆,造成事故。而以往研究人员主要关注的是ESD过程的大电流和高电压对电子设备的危害,忽略了ESDEMP的影响.因此,研究ESDEMP与电子设备系统的能量耦合机理,对探索全面有效的电磁防护措施,提高系统抗扰度十分必要。

1.物理建模

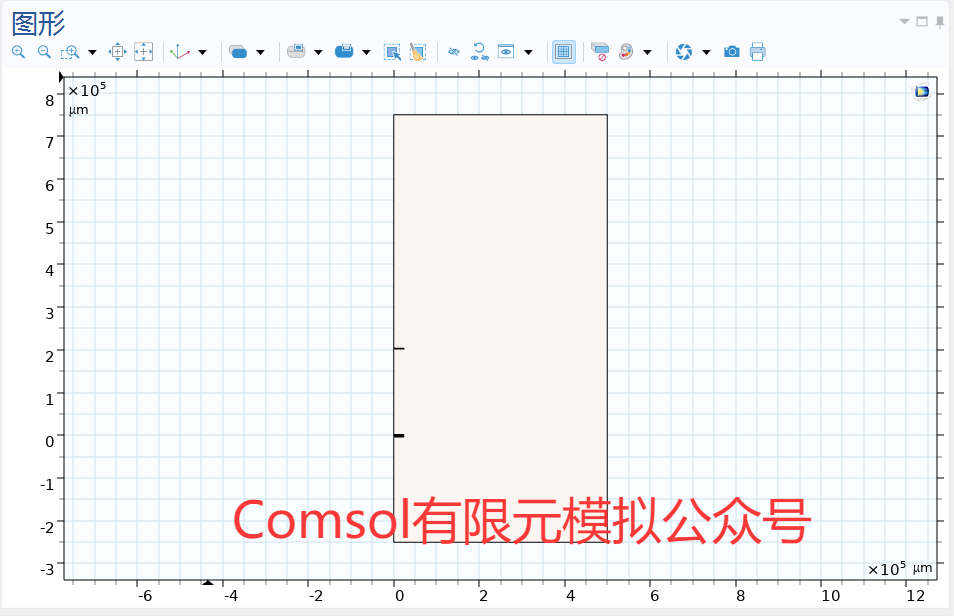

图1. 几何模型

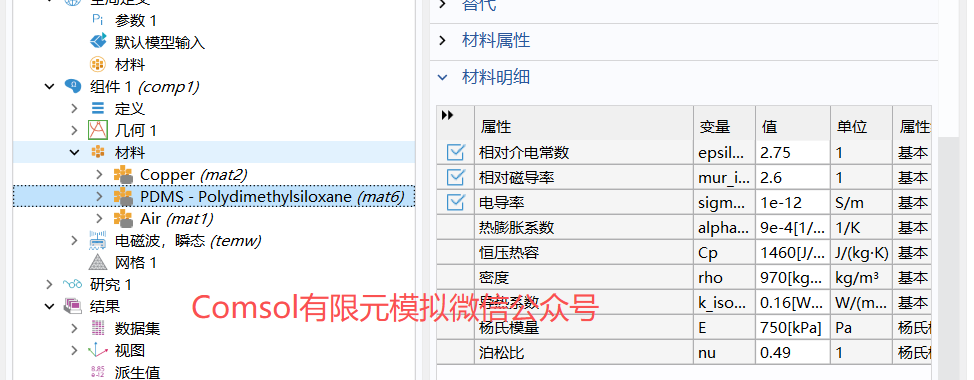

图2. 材料参数

建立如图1所示的几何模型，上方电极为高压静电放电电极，下方电极则为接地电极，接地电极安置在屏蔽材料PDMS内，模拟需要的材料参数如图2所示。

2.物理场边界

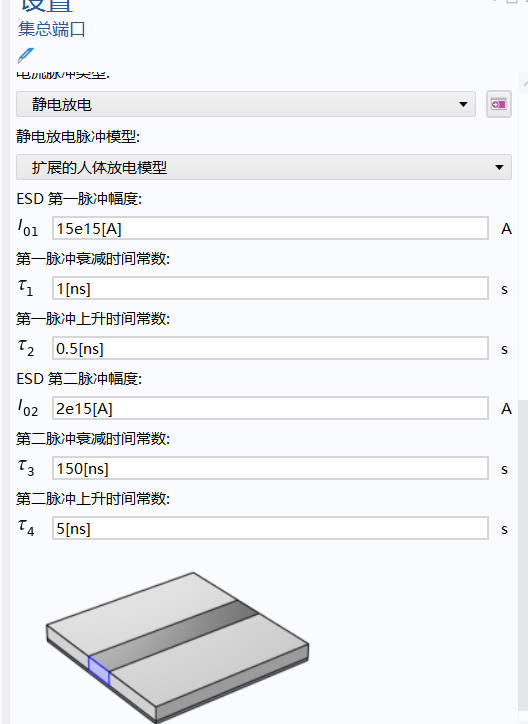

图3. 物理场边界条件

采用电磁波瞬态模块进行求解，波动方程选择全部域；外部边界设置散射边界条件；高压电极设置集总端口，通过集总端口施加静电放电接口；接地电极设置理想电导体，详细边界条件如图3所示。

3.网格划分

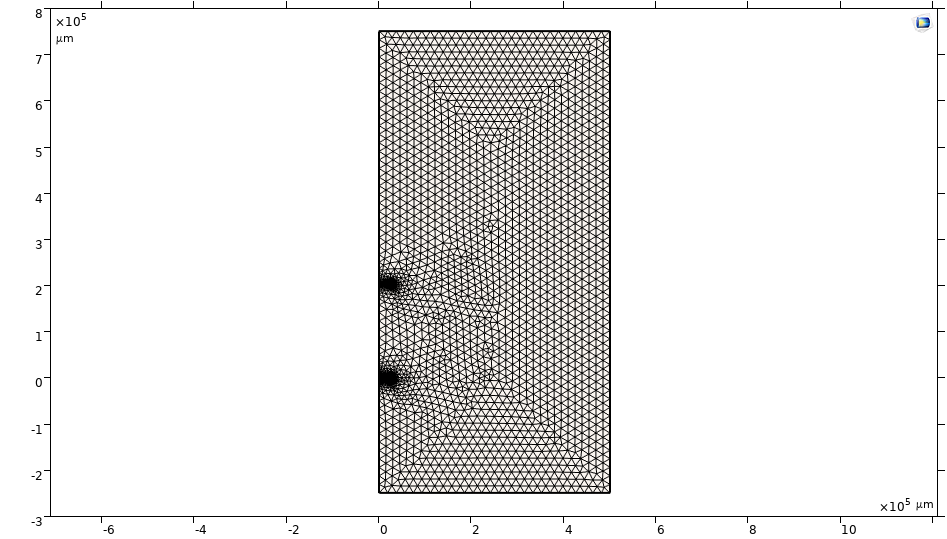

图4. 网格分布

根据有限元法的求解原理，剖分越精细，求解越准确，数值计算前通过网格划分对模型计算区域进行离散化处理，采用非结构网格对模型进行划分，网格分布如图4所示。

4.结果展示

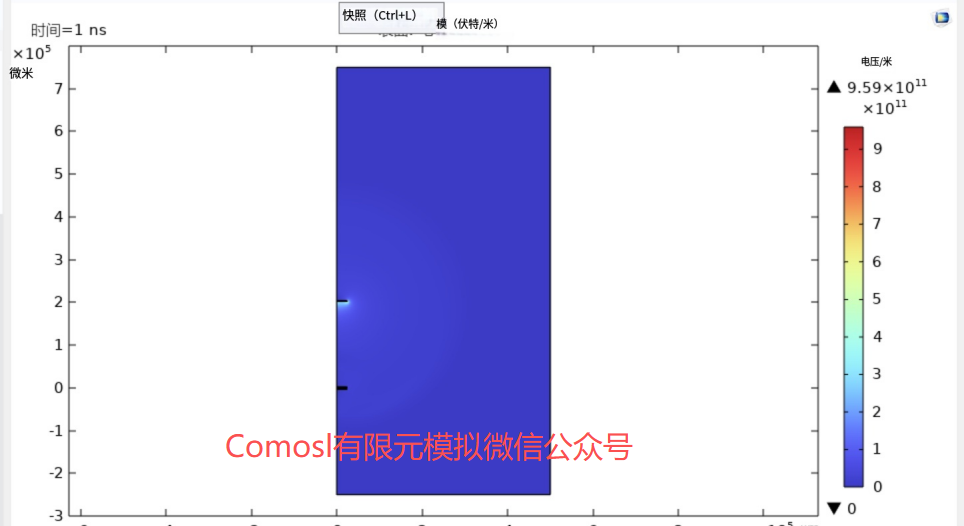

图5. 电场分布

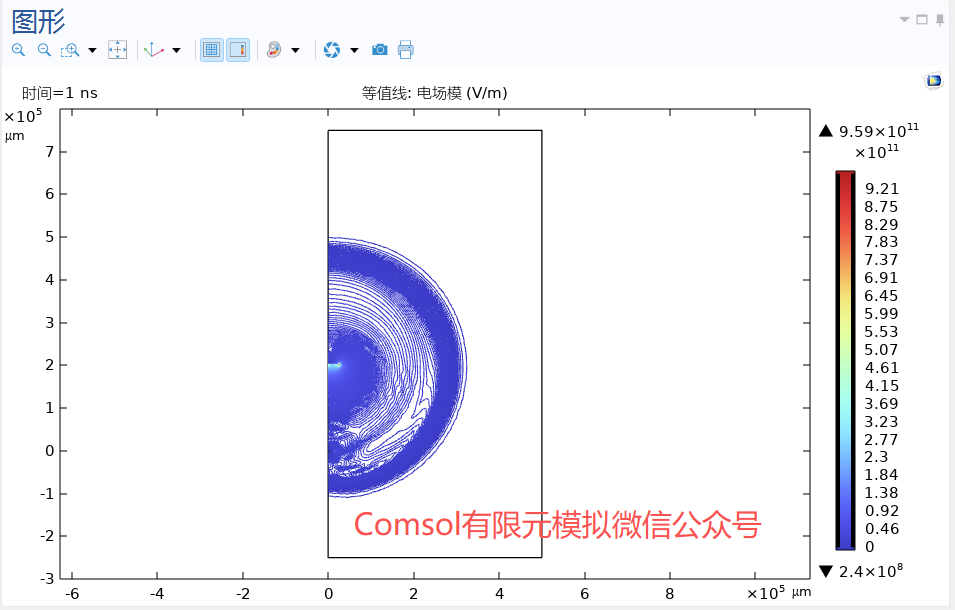

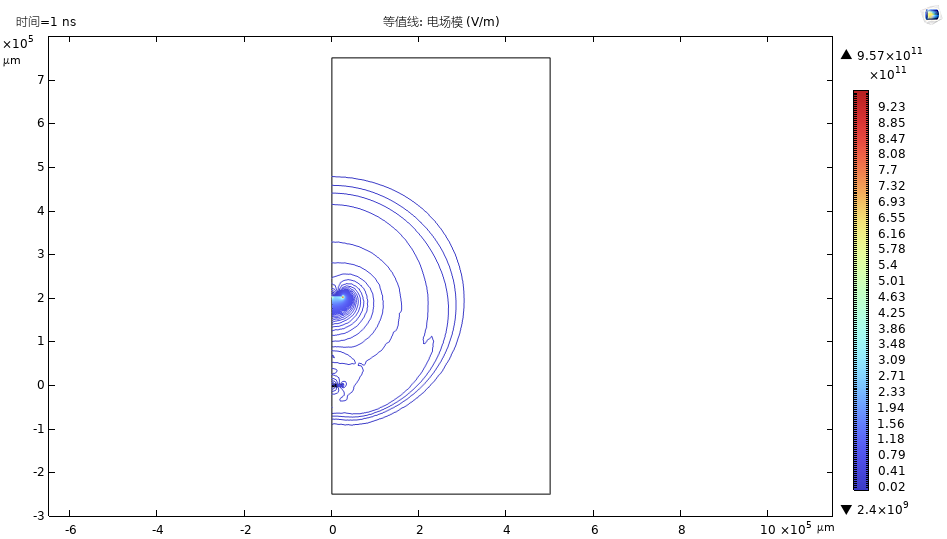

图6. 电场线分布

计算结果如上所示。
