汽车NVH 调校干货|液压悬置与阻尼角,搞定冲击路面地板振动难题

6月前浏览952

在汽车动总悬置NVH 调校中,隔振效果、动总刚体模态、模态解耦率是大家熟知的核心关注项,但面对冲击路面的地板振动问题,液压悬置阻尼角才是破局关键。今天就从实际工程问题出发,把液压悬置的工作逻辑、阻尼角的核心原理

一、先看真实工程问题:冲击路面,地板振动为何超标?

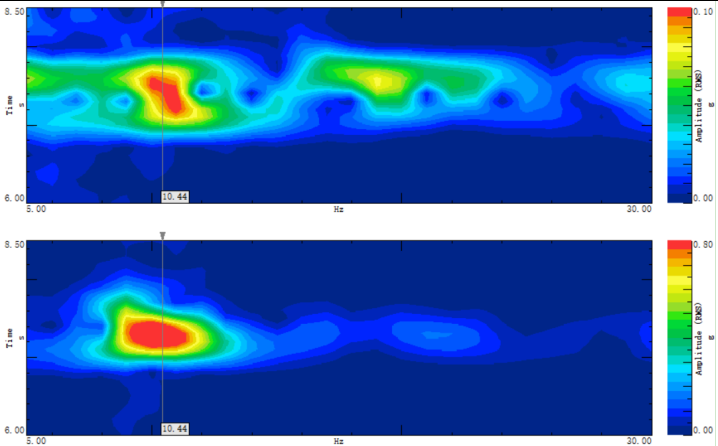

不少车型会遇到这样的用户抱怨:驶过减速带等特殊冲击路面时,车内地板感知振动过大,拆解问题根源,我们从测试数据中能看到两个核心特征:
  1. 地板在10Hz 附近存在明显的振动峰值;
  2. 动总本体在该工况下出现最大振动响应。

问题的激励与传递路径

冲击路面带来的是宽频激励,这个激励会通过悬架传入动总,扰动动总刚体模态,引发动总大幅振动,随后振动再通过悬置传递至车身,最终体现在地板上,形成驾驶员能明显感知的振动问题。

核心解决思路

针对这个10Hz 附近的共振峰值,增大该频率区间的阻尼角,是最直接有效的解决方式。这背后的原理,就要从阻尼角的核心定义说起。

二、基础知识点:阻尼角到底是什么?

要理解阻尼角,先从悬置的动刚度公式入手,液压悬置的复动刚度可表示为:kd=k1+ik2其中,k1 为存储刚度,是悬置储存振动能量的部分;k2 为损耗刚度,是悬置消耗振动能量的部分。

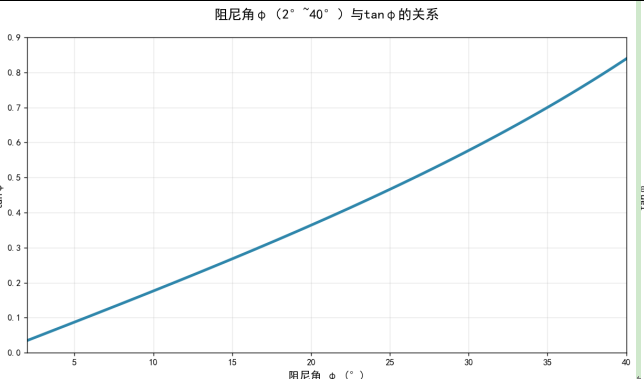

阻尼角(φ)也叫滞后角,是描述悬置阻尼特性的核心指标,其计算公式为:Tanφ=K2/k1
从公式能直观得出结论:阻尼角越大,损耗刚度在总动刚度中的占比越高,悬置消耗振动能量的能力就越强,能更有效抑制共振峰值,这也是为什么增大10Hz 附近阻尼角能解决地板振动问题。

三、核心设计逻辑:隔振对悬置刚度和阻尼的双重需求

发动机自身工作和路面带来的激励,频率范围覆盖极广,单一特性的悬置无法满足全工况需求,这也是液压悬置诞生的原因,核心要解决两个核心矛盾:
  1. 低频大位移工况(如起步、刹车、过坎):需要高刚度 + 大阻尼,实现对动总的限位,防止动总大幅晃动;
  2. 高频小位移工况(如发动机稳态运行、高速路噪):需要低刚度 + 小阻尼,实现良好的隔振效果,减少振动向车身的传递。
液压悬置通过自身结构设计,完美实现了低频变硬、高频变软的动态自适应特性,而这一特性的核心,就体现在动刚度和阻尼角的频率特性上。

结构决定特性:空气腔的关键作用

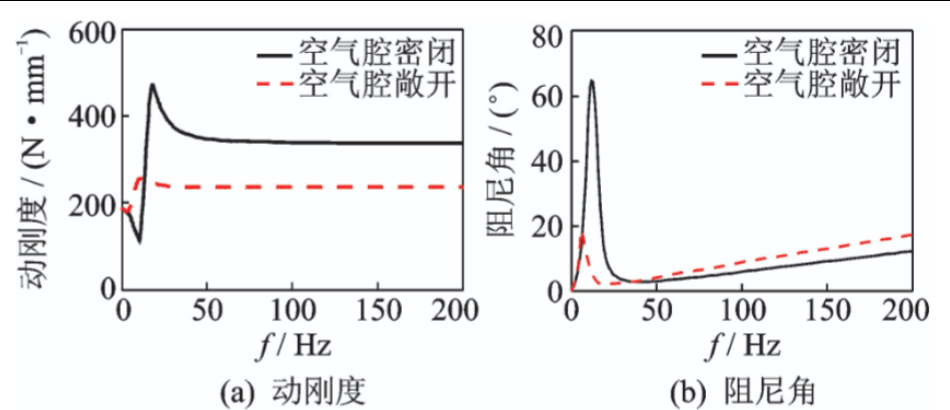

液压悬置的自适应特性,由其空气腔结构控制:
空气腔密闭:低频段动刚度和阻尼角出现明显峰值,触发“锁止”效应,应对低频大位移;
空气腔敞开:动刚度和阻尼角保持低水平,实现高频软特性,保障隔振效果。

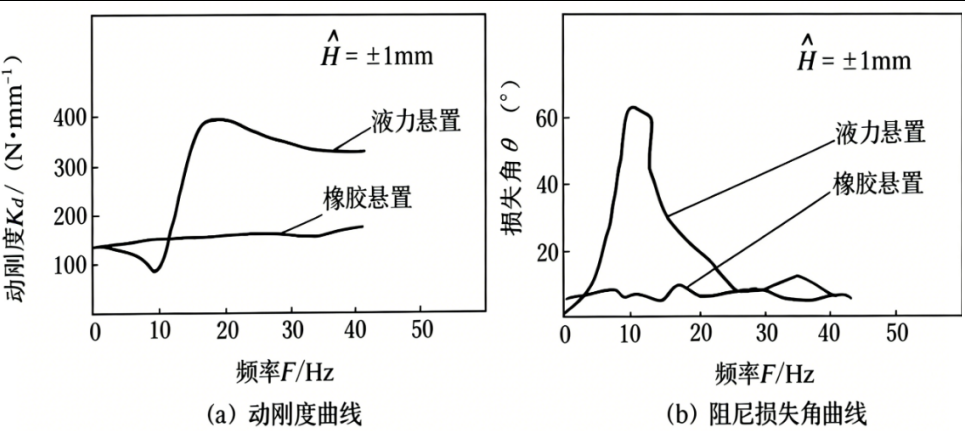

对比橡胶悬置,液压悬置在低频段的阻尼角和动刚度优势显著,能更好解决低频大位移下的振动限位问题,这也是其成为动总悬置主流选择的核心原因。

五、工程实操指标:动静比与关键考核频段

在路噪NVH调校中,悬置的动静比是核心设计、测试和对标指标,行业内有明确的实操规范:
核心单点频率:比如指定频率80Hz处悬置的动刚度与静刚度的比值,是零部件动静比指标校核的核心值;
全工况考核频段:若需覆盖整车全工况,以20-200Hz作为核心考核频段,取该频段内的均值或极值作为最终工程定值。

六、阻尼角与阻尼比,传递率的核心影响因素

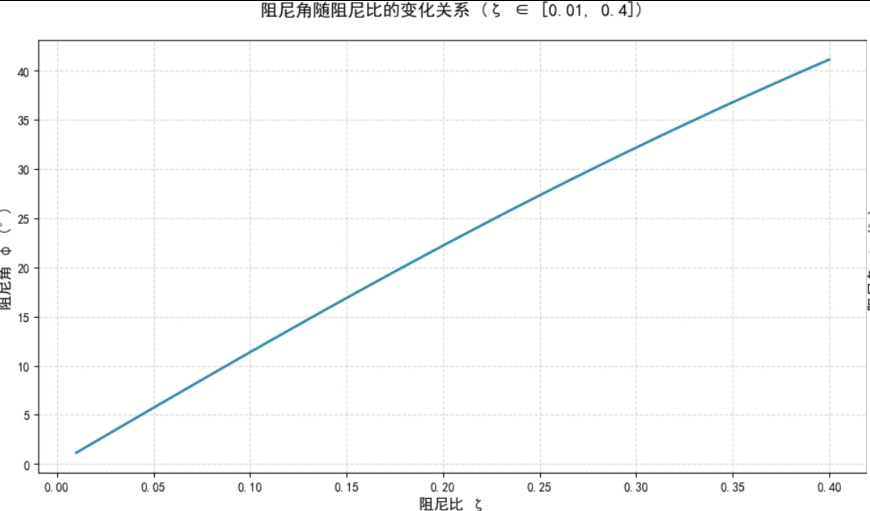

阻尼角与阻尼比的关系阻尼角随阻尼比单调递增,且增长速率逐渐变缓,阻尼比越大,阻尼角越高,悬置的能量消耗能力越强,这也是阻尼比提升能抑制共振的底层逻辑。

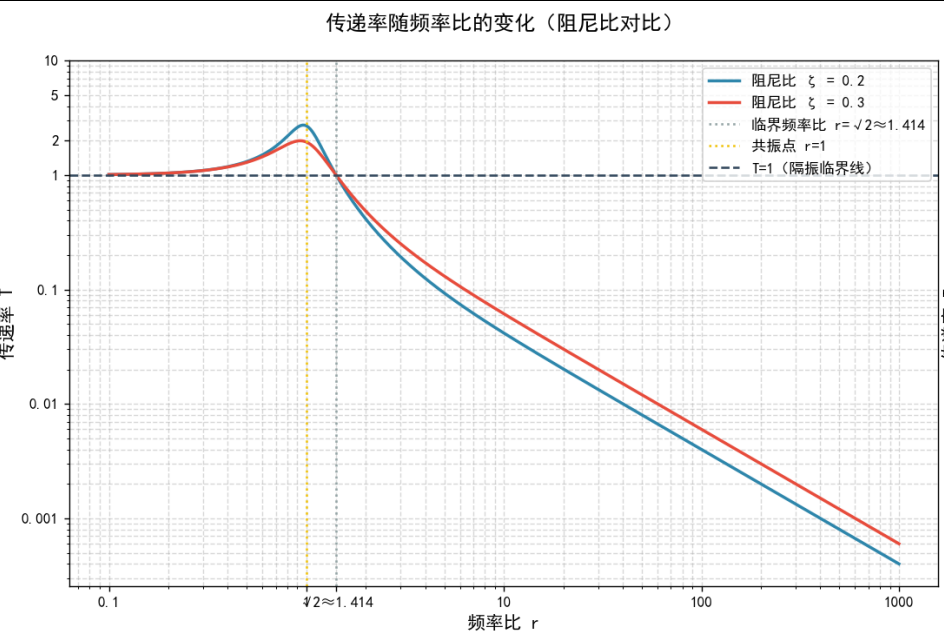

七、隔振的核心:悬置的隔振效果由频率比主导。从传递率曲线能看到两个关键节点:

共振点:频率比r=1,此时振动传递率达到峰值,需通过增大阻尼角(提升阻尼比)抑制共振;
隔振临界线:频率比r=√2≈1.414,当频率比大于该值时,悬置进入有效隔振区间,频率比越大,隔振效果越好。
