在智能制造、新能源发电、电动汽车、轨道交通飞速发展的今天，小到家电里的微型电机，大到电网中的巨型发电机，电机早已成为现代工业的 “心脏”，支撑着社会生产和日常生活的每一个环节。

从风力发电机将风能转化为电能，到电动汽车依靠驱动电机实现动力输出，从工业流水线的伺服电机精准控制，到电力系统的变压器稳定调压，电机的运行效率、起动性能、调速特性直接决定了设备的工作效果和能源利用率。

可以说，读懂电机学，就是掌握了现代工业核心设备的底层运行逻辑，更是电气领域工程师、科研人员以及相关专业学习者的必备能力。

01

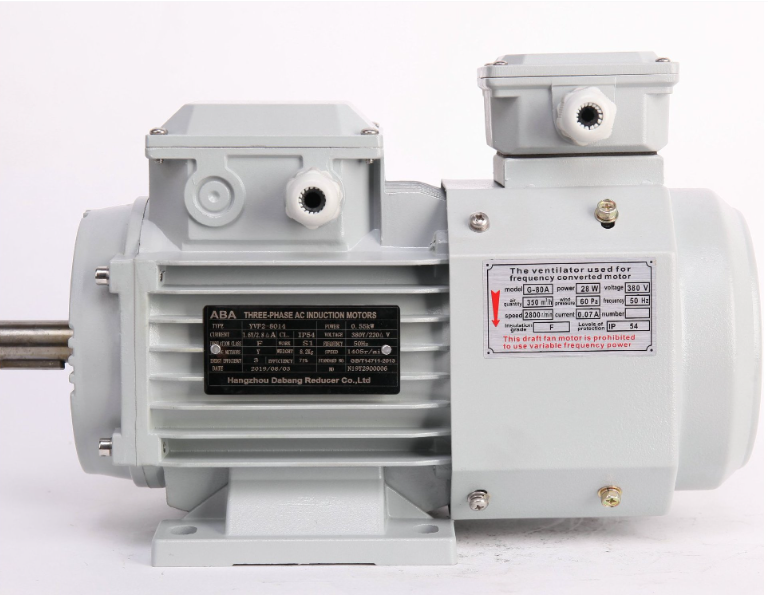

电机学精讲之异步电机

降压起动虽能限制起动电流，但起动转矩按电压的平方减小，因此它只适用于带动较轻的负载起动。如果需要较大的起动转矩，又要限制起动电流，由起动电流和起动转矩公式可知，增大起动时转子电阻是一个十分有效的方法，但是转子电阻较大，会使电动机正常运行时效率降低。为此，通过改变转子的结构，设计成特殊笼型转子的异步电动机，以达到起动时转子电阻增大、运行时转子电阻变小的要求 。



深槽式异步电动机

深槽式异步电动机转子槽形窄而深，一般槽深与槽宽之比在 1 0:1以上，当转子导条流过电流时，深槽中漏磁通的分布如下图a所示，交链槽底部分的漏磁通远比槽口部分的多 。

在刚起动时，转子绕组电流频率 ，由于频率较高，导体漏抗大于电阻，且槽底部分的漏抗比槽口部分的大，这样使沿槽高的电流密度分布如下图b所示，这就是电流的集肤效应。电流分布不均匀，槽底部分的导体对传导电流所起的作用不大，等同于槽导体的有效高度和截面积减少。换言之，集肤效应使转子导体电阻增加，同时使槽漏抗有所减少。二者均促使起动转矩增大，改善了起动特性 。

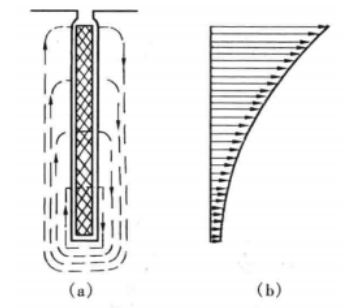

图1 深槽转子导条起动时漏磁通分布a和电流密度分布b

集肤效应的强弱与转子电流频率有关，频率越高，集肤效应越显著。正常运行时电流的频率 ，频率很低，导体的漏抗很小，导体中电流均匀分布，转子电阻减少，电抗增大，因此对运行特性来说，效率并不降低，但由于槽深很窄，转子漏抗比普通笼型转子漏抗大，以致功率因数和过载能力有所降低。

深槽式电动机的等效电路和普通笼型电动机的形式相同，起动过程转子阻抗由于集肤效应的影响，将发生以下变化；

由于端环部分在槽外，集肤效应甚微，可以略去不计，计算转子参数时应与槽内部分分开计算，即：式中下标和分别表示为转子槽和端环部分参数， 和分别表示集肤效应使槽电阻增大和使槽电抗减小的系数。

由电磁理论分析计算可得： h为转子导体的高度， 为空气磁导率， 为转子电流角频率， 为材料电阻率；

由此可见，电流的集肤效应应与槽形尺寸有关，一般笼型转子槽深与宽之比小于 5，槽深小，集肤效应不显著，而深槽式转子，槽型越深，集肤效应越显著。

正常运行时s很小，，这时集肤效应将消失 。



双笼形异步电动机

双笼型异步电动机转子 有 外层和内层两个鼠笼，外层鼠笼的导条截面较小，电阻较大，内层鼠笼的导条截面积较大，电阻较小，内外笼可以分别有各自独立的端环，如下图a所示，也可以是与铸铝转子合用一个端环，如下图b所示 。

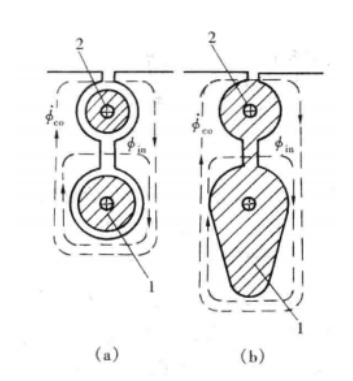

图2 双笼型电动机的转子槽形和漏磁通分布：a 铜条转子；b 铸铝转子

1 为运行鼠笼（内笼）； 2为起动鼠笼（外笼）

同样，根据起动时转子电流的集肤效应来分析，转子的漏磁通可分成两类，同时交链内、外笼的为 ，单独交链内笼的为 ，所以内笼的漏磁通 比 外笼的大 。

在刚起动时转子绕组的频率高， ，内笼有较大的漏抗，因此电流较小，功率因数较低，所产生的电磁转矩也较小。外笼的漏抗很小，电阻较大，电磁转矩也较大，所以起动时 起 主要作用的外层鼠笼，称为 起动鼠笼。

正常运行时，转子电流频率降低， ，内笼的漏电抗减少，而内笼的电阻较小，所以电流较大，运行时起主要作用的是内层鼠笼，称运行鼠笼 。

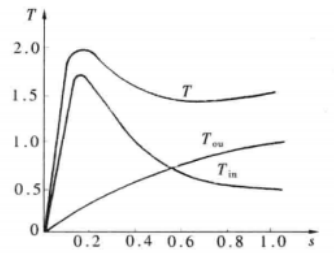

电动机的总电磁转矩T，可以看成内、外两个鼠笼并联运行而共同产生的，它们的转矩 -转差率特性如下图所示。

图 3 双笼型异步电动机的曲线

双笼型异步电动机的等效电路与普通笼式电动机相仿，只是内、外笼的有关参数要用两个并联回路表示，如下图所示，下标in和ou分别表示内、外笼参数；

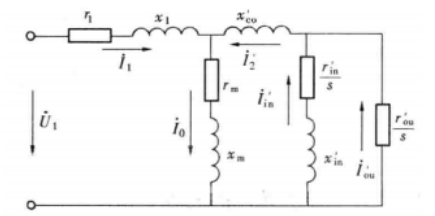

图4 双笼型异步电动机的等效电路

上图中转子方面并联的阻抗为：

如将其看成是一个普通笼型异步电动机，转子电阻和漏抗分别为：

由上式可见，起动时 ，正常运行时s很小， 和转差率s的函数，起动时增大，而较小，对改善起动性能有利。运行时转子电阻减小，增大，与普通笼型异步电动机相比，双笼型异步电动机漏抗较大，功率因数稍低，两者的效率相差不多 。

综上，深槽式和双笼型异步电动机通过改变笼型转子的结构，增大转子导体的集肤效应，使起动时转子电阻明显增大，正常运行时转子电阻自动变小，以改善笼型异步电动机的起动性能，因此对于要求较高起动转矩的较大容量笼型异步电动机多采用这类转子结构。与普通笼型电动机相比，它们的转子结构较 复杂 ，机械强度较弱，且转子漏抗较大，功率因数稍低；

02

电机学的学科特点与学习困境

综上，电机学作为电气类专业的核心课程，融合了电磁学、电路学、力学等多学科知识，不仅涉及基础的电磁规律、磁路分析，还包含变压器、交直流电机、同步电机、异步电机等各类设备的原理与运行特性，是一门理论性强、公式推导复杂、实际应用紧密的学科。但在实际学习和工作中，很多人都会陷入电机学的学习困境，成为进阶路上的 “拦路虎”。



知识体系庞大且关联紧密

首先，电机学知识体系庞大且前后关联紧密，从磁路基础到电机的发热冷却，从绕组的感应电动势到电机的瞬态过程，各个知识点环环相扣，一旦某个基础环节理解不透彻，后续的理论分析和实际应用就会难以推进。很多学习者面对十八个核心章节的内容，常常感到无从下手，缺乏系统的梳理和讲解，很容易陷入碎片化学习的误区。



理论与实际结合度高

其次，电机学的理论与实际结合度高，很多抽象概念如集肤效应、磁动势、电机的不对称运行和突然短路等，无法仅通过书本上的文字和公式理解，需要结合实际运行场景和动态过程分析。比如异步电机的起动问题，为何降压起动只适用于轻载，深槽式和双笼型异步电动机如何通过结构设计改善起动性能，这些问题如果没有具象的讲解和案例分析，很容易停留在 “死记公式” 的层面，无法真正理解其背后的原理。



需结合视频与实操分析

再者，电机学的学习涉及大量的视频讲解和实操分析，单一的文字学习难以满足需求。很多人在学习过程中，面对长达数十小时的知识内容，缺乏条理清晰、章节明确的视频课程，导致学习效率低下，无法将理论知识转化为实际的工程应用能力。

03

电机学精讲视频教程

针对电机学学习的这些痛点，一门系统全面、干货满满的电机学精讲课程应运而生，为电气领域的学习者和从业者提供了一站式的学习解决方案。请识别下方二维码查看，支持反复观看。

限时特价（限10名）

秒杀价： 399 元（价值：499元 ）

可回放/开发票/奖学金/加餐

提供vip群答疑和模型下载

《电机学》227讲：电磁基础理论与变压器/交流/异步/同步和直流电机精讲



系统全面的知识体系

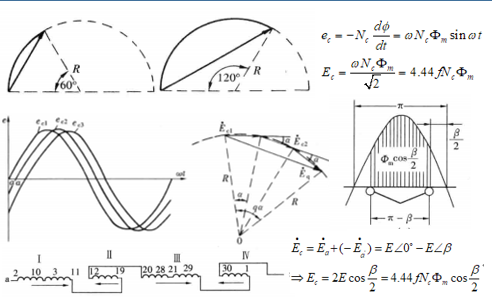

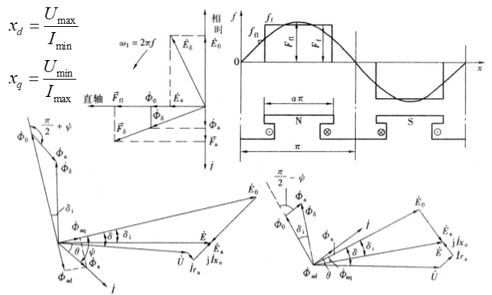

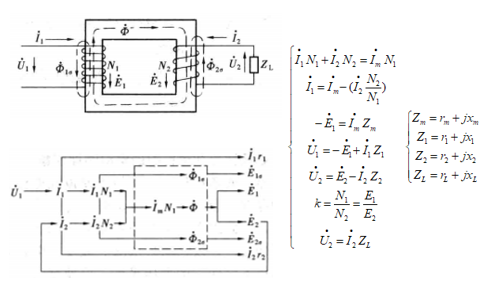

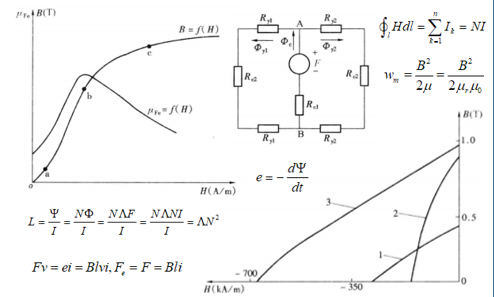

这门课程覆盖了电机学的全部核心内容，从基础的磁路及基本电磁规律，到变压器的原理与运行，再到交流电机、异步电机、同步电机、直流电机乃至永磁无刷直流电动机的全方位分析，十八个章节层层递进，构建起完整的电机学知识体系，让学习者从基础到进阶，逐步吃透电机学的底层逻辑。



丰富详实的课程内容

课程的干货含量拉满，227 集精品视频，总时长 52 小时，每一个知识点都讲解细致、条理清晰，既包含基础的理论推导，又结合实际的工程应用，让抽象的电机学知识变得具象易懂。比如在异步电机的起动与调速章节，课程针对笼型异步电动机起动电流大、起动转矩不足的行业痛点，深入讲解了降压起动的局限性，并重点分析了深槽式和双笼型异步电动机的结构设计与工作原理，将集肤效应这一核心概念讲深讲透。

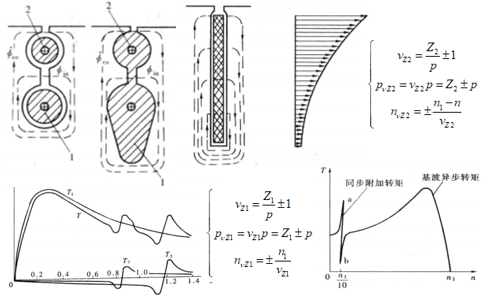

从深槽式异步电动机转子槽形 “窄而深” 的结构特点，到起动时漏磁通的分布规律，再到集肤效应如何使转子电阻自动增大、改善起动转矩，正常运行时又如何让电阻恢复、保证运行效率，课程通过图文结合、视频讲解的方式，将这一复杂的物理过程拆解分析，让学习者清晰理解 “结构决定性能” 的电机设计逻辑。而对于双笼型异步电动机，课程则详细讲解了内外双笼的参数差异、漏磁通分布特点，以及起动时外笼主导、运行时内笼主导的工作机制，还结合等效电路和转矩 - 转差率特性曲线，从理论和实际两个层面分析其运行特性，让学习者不仅知其然，更知其所以然。



理论与工程应用结合

除了核心的电机原理分析，课程还兼顾了电机学的实际工程应用，涵盖了电力系统中的特种变压器、电机的发热和冷却、同步发电机的不对称运行及突然短路、单相异步电动机的特殊运行方式等实际问题，将理论知识与工程实践紧密结合，让学习者能够将课堂上学到的知识直接应用到实际的工作中，真正实现 “学以致用”。无论是电机的设计、研发，还是电机的运行、维护，课程内容都能为从业者提供有力的理论支撑和技术指导。



灵活自主的学习方式

更重要的是，这门电机学精讲课程已经全部录制完毕，内容完整、体系健全，学习者可以在仿真秀平台上自主安排学习进度，随时随地开启学习。无论是电气专业的学生，想要夯实专业基础，应对课程学习和考研备考；还是工业领域的工程师，想要提升电机设计、运行维护的专业能力，解决实际工作中的技术难题；亦或是科研人员，想要深入研究电机的性能优化和创新设计，这门课程都能满足不同层次的学习需求。

总之，在这个电机技术不断创新的时代，掌握电机学的核心知识，就是掌握了电气领域的核心竞争力。这门电机学精讲课程，以系统的知识体系、细致的讲解方式、丰富的视频内容，打破了电机学的学习壁垒，让原本晦涩难懂的电机学知识变得触手可及。52 小时的沉浸式学习，227 集的精品讲解，十八个章节的全面覆盖，从基础理论到实际应用，从电机原理到结构设计，这门课程将成为你电机学学习路上的 “良师益友”，帮助你夯实专业基础，提升技术能力，在电气领域的发展道路上稳步前行。

如果你正被电机学的复杂知识困扰，想要系统学习电机学的核心内容，想要将理论知识转化为实际的工程应用能力，那么这门仿真秀平台上的电机学精讲课程绝对不容错过。现在课程已全面上线，欢迎各位电气领域的学习者和从业者前来学习，在系统的讲解中吃透电机学，解锁现代工业 “心脏” 的运行密码，为自己的专业发展和职业进阶增添强劲动力！
