你没听错!又要小巧,又要高性价比,还要AI硬件,我们做到了。

6月前浏览538
不得不说,这两年AI真是火得不行,几乎啥地方都能用上。客户那边要求也是越来越高,功能要多,东西要做得小,价格还得压下来,这话我好像说了很多次,但现实确实就这么卷。关键还得自带AI硬件能力,对我们研发来说,挑战真不小。

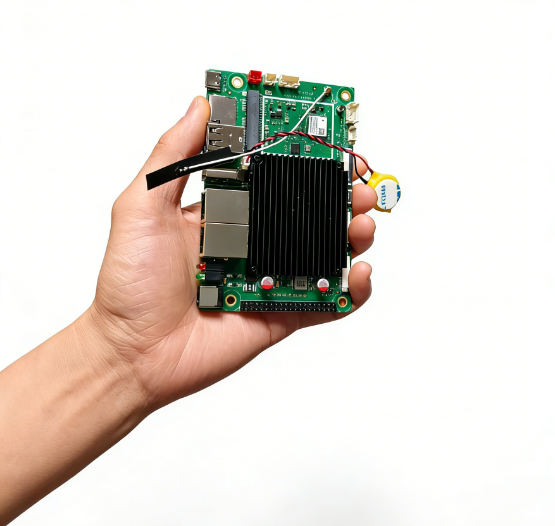

所以今天,专门给大家介绍触觉智能推出的这款搭载RV1126B芯片的核心板,连带配套的评估开发板。它到底有多小巧?直接上图给你们感受——整个板子放我手心里,还没一个巴掌大,可以说是小身材,大能量!

有了这块板,不管是做智能门锁AI摄像头,还是各种需要轻量化的便携设备,都能轻松跑起AI算法和图像处理,性能、成本、尺寸全都兼顾到位,实实在在是咱们产品开发的好帮手!

下面咱们仔细给大家介绍一下这块评估板。

011

硬件介绍

1、硬件整体介绍

这套EVB1126B-V1开发板采用了一种核心板+底板的设计核心板把RV1126B芯片、内存、存储这些核心部件都做扎实了,稳定可靠,直接拿来开发或者做产品都行。底板上该有的接口也配得挺全,摄像头网口WiFi&BT都有,还带一个扩展口,接4G模块什么的很方便。整体就是为AI视觉项目准备的,该有的都有,上手就能用。

EVB1126B-V1整体图片(图源触觉智能官网)

2、核心板介绍

核心板型号:SOM1126B-S1你可以把核心板想象成整个系统的大脑和心脏,所有最核心、最关键的部件都高度集成在这张小小的板子上。

  • 最强内核RV1126B芯片:这就是咱们刚才说的性价比王牌。自带3TOPS的NPU算力,跑YOLOv5s这类常用AI模型实测效果和RK3576非常接近,但价格友好得多。它还集成了专业的ISP图像处理器,能搞定500万像素和复杂光线,专为视觉项目而生。

  • 满血配置边框尺寸40mm x 40mm,别看它小,内存DDR、存储eMMC、电源管理芯片PMIC,这些核心部件一个不少,全部精心布局在核心板上,是一个完整的最小系统板。

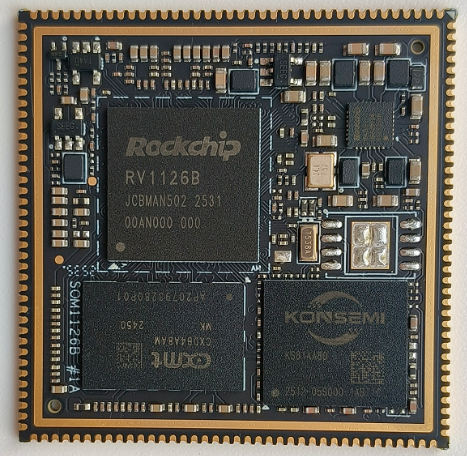

    EVB1126B-V1正面

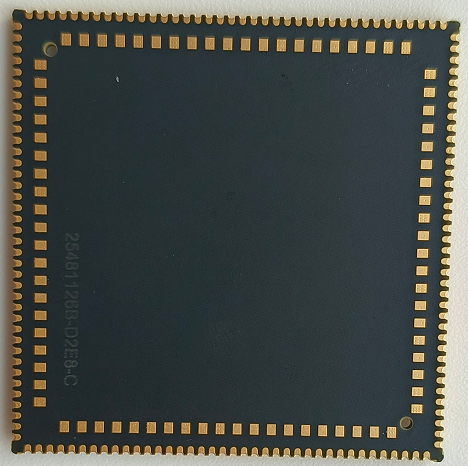

     EVB1126B-V1背面

    • 工业级设计这款核心板采用邮票孔封装,抗震效果更好,结构设计独特且紧凑。PCB背面是完全平整的,没有走线,方便安装。它采用100%国产化方案。

      它使用了HDI高密度沉金工艺10层高规格板材,比普通排针连接更牢固可靠,抗震动和抗干扰能力都很强。这样的设计,是为了让你做的产品能适应各种复杂环境,不仅适合学习研究,更适合直接用到实际产品中。

    3、底板介绍

    底板就是核心板的扩展基地。核心板负责核心计算,底板则负责把它的能力外接出来,让你能轻松连接各种外部设备。

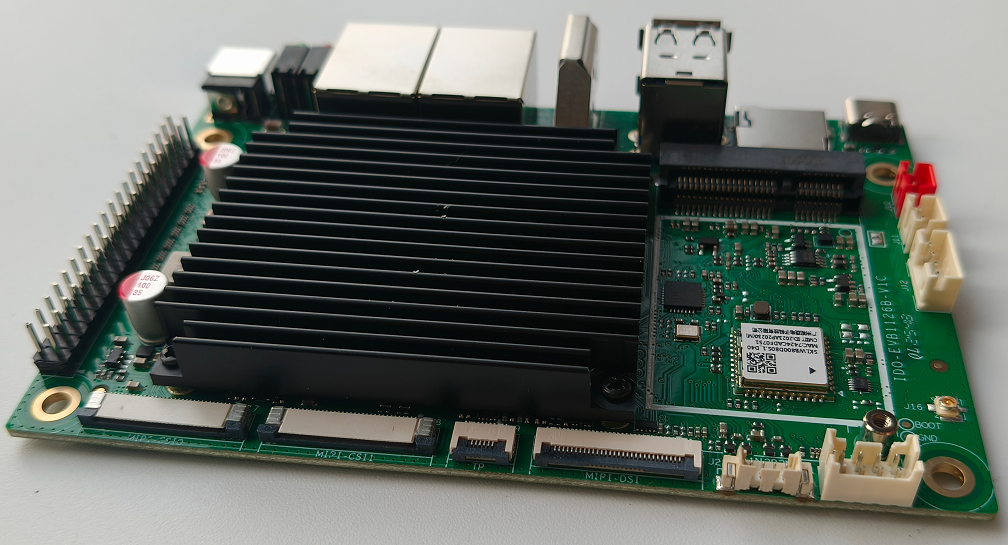

    开发板尺寸为120×80mm,布局整洁,光看这外观就很有科技感

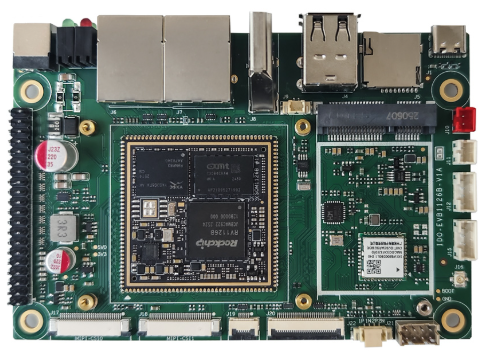

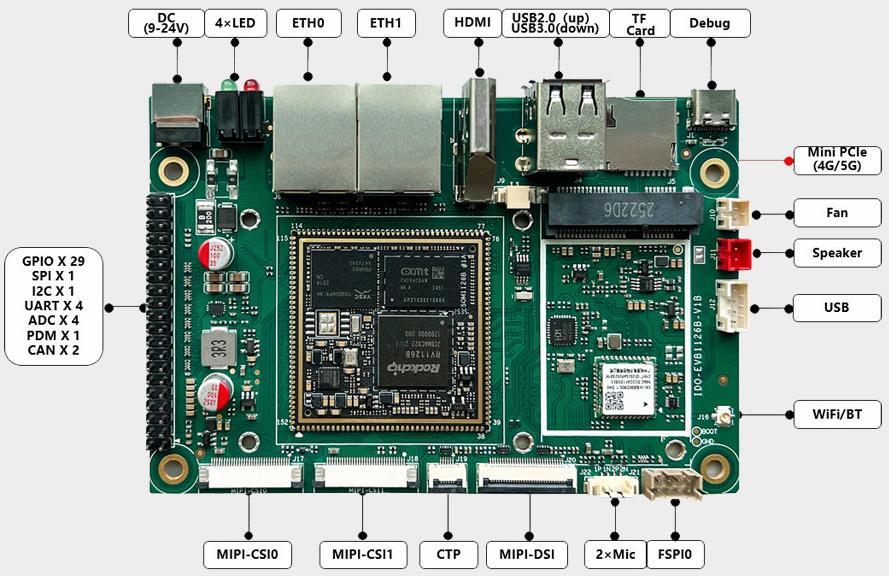

    产品正面图片(图源触觉智能官网)

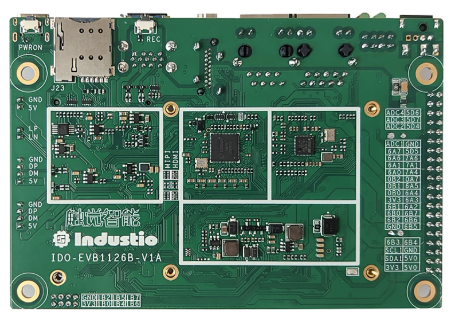

    产品背面图片(图源触觉智能官网)

    • 工业级标准:核心板采用间距1mm邮票孔连接共有232个引脚,比用排针插接更稳定抗震动抗干扰能力更强1.35mm 10层高密板,高Tg材质,沉金工艺。这种设计就是为了让你以后的产品能应对各种复杂环境,不仅适合学习,更适合直接拿来做产品。

    简单说,你项目里最贵、最不能出错的部分,核心板都给你打包做好了,你不用自己操心怎么给RV1126B芯片画电路图,直接拿来就用,省心又省力。


    下面咱们来介绍一下开发板的细节

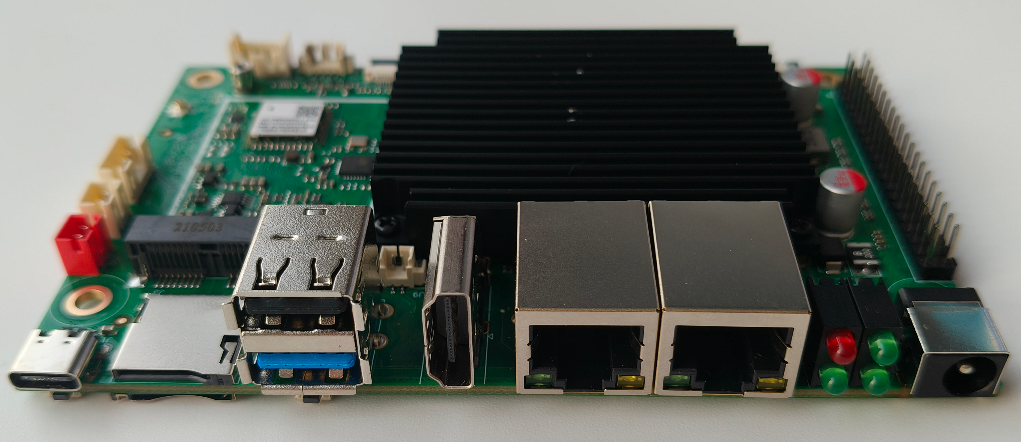

    我们从左往右看,这一侧密集排布了多个实用接口:首先是一个USB Type-C接口,用于Debug调试,接着是TF卡槽,可插入TF卡进行数据存储,支持SDIO3.0协议,信号电压支持1.8V和3.3V动态切换。它还支持从TF卡启动系统,非常方便。

    再往右是一个双层USB接口(上层是USB2.0,下层是USB3.0,通过接口颜色就可以分辨出来),再旁边是一个侧立式HDMI接口,两个千兆以太网口,支持10/100/1000Mbps自适应速率,再旁边是四个LED指示灯,最右边是DC12V电源输入接口。

    尽管这一区域总长度只有120mm,但接口丰富、布局紧凑。这种双层USB接口和侧立式HDMI针座的设计,有效节约了空间,让板子在有限尺寸内实现了更强的扩展能力,选型考虑得很周到。

    对外海岸线接口

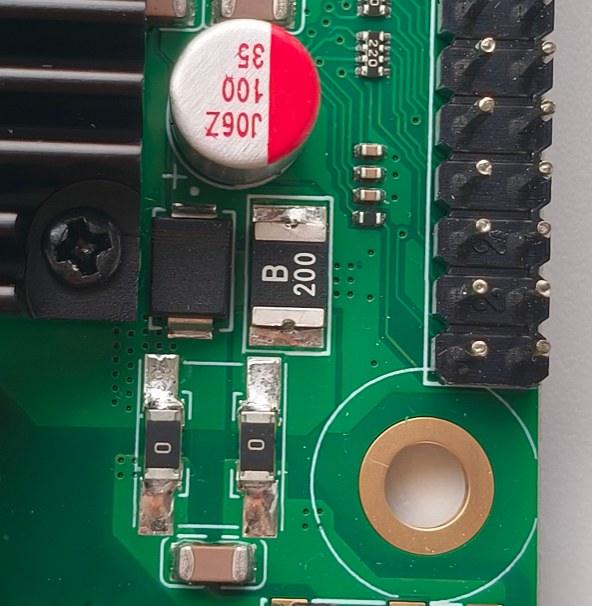

    在电源入口的设计中,我们可以预留两个0Ω/1206封装的电阻位置。当遇到RE测试不通过的情况时,可以将其替换为共模电感。这种设计细节非常实用,也为后期的调试优化留出了灵活调整的空间。


    主板上集成了一组2x10x2.54mm规格的扩展排针,提供了电源I2CUART、SPI、PDM、CAN等多种常用接口资源,方便咱们用户快速进行功能扩展和调试。

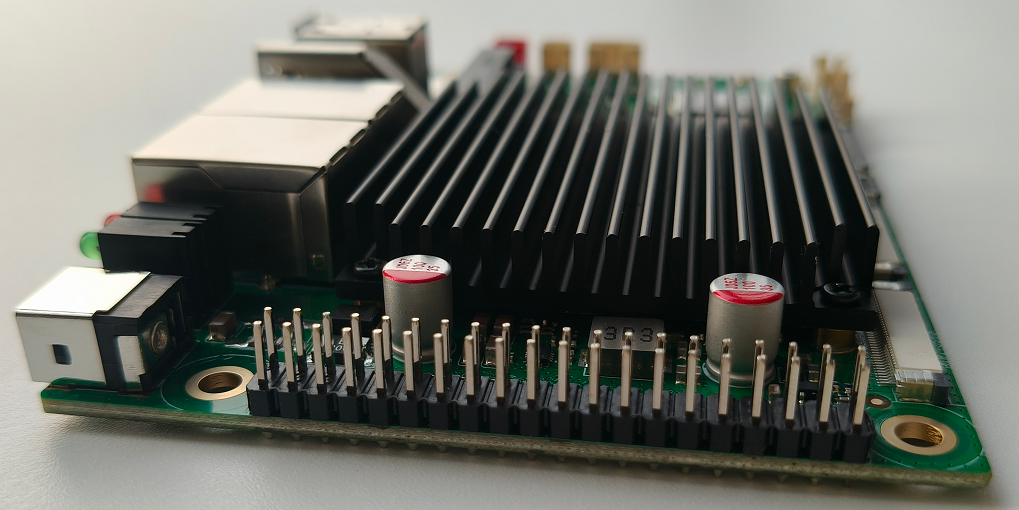

    2.54mm间距排针

    基于信号质量的考虑,在信号线上串联22Ω电阻可有效抑制信号过冲与振铃现象,从而改善信号完整性。此外,采用贴片式排阻有利于节省电路板空间,也能提高生产效率,并降低整体成本。

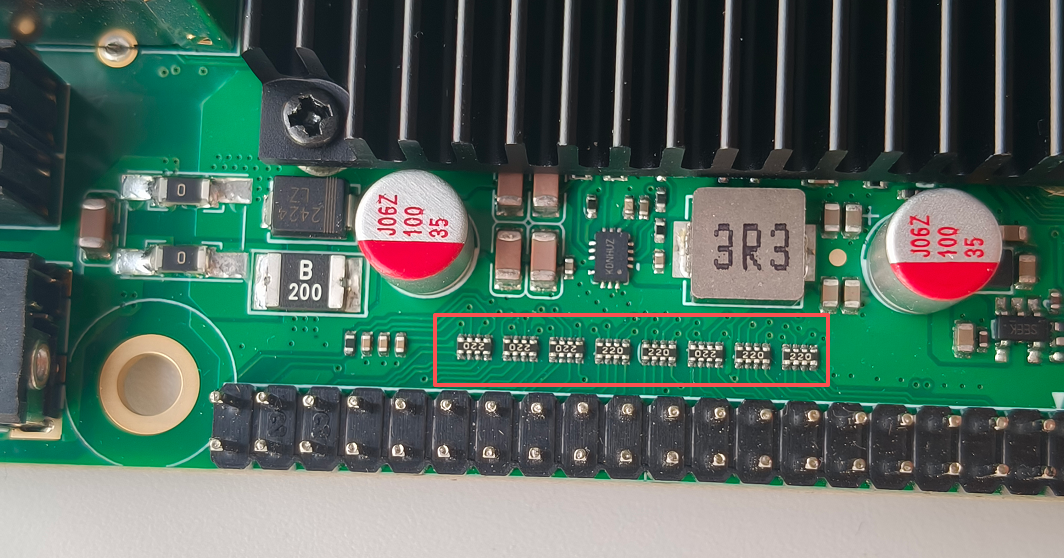

    贴片22R排阻

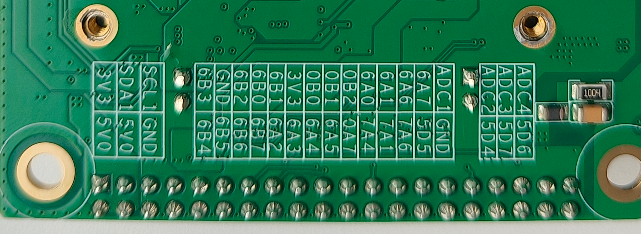

    板子背面有清晰的引脚定义丝印这个设计细节解决了咱们调试中的一个常见痛点,彻底告别了以往因忘记引脚定义而在软件、工位间来回奔波的低效情况。

    板载四个FPC插座,其中左侧两个为4-Lane MIPI CSI图像输入接口,紧接着为CTP接口与一个4-Lane MIPI DSI显示输出接口。配套摄像头模组支持即插即用,可快速实现图像采集。

    MIPI CSI和DSI接口

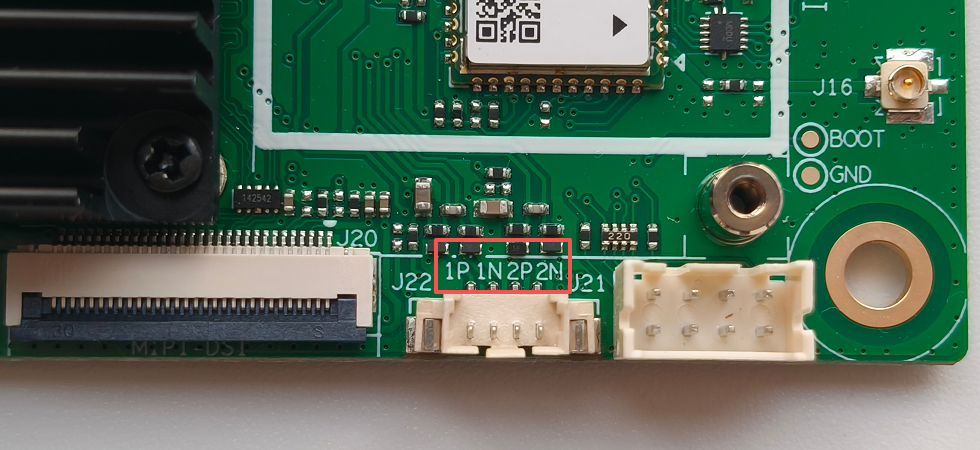

    放大看,可以看到一个1x4x1.25mm的米白色立式针座,这是两路MIC接口,其清晰的引脚定义极大方便了接线。旁边是一个2x4x2.0mm的米白色立式针座,定义为FSPIO接口。

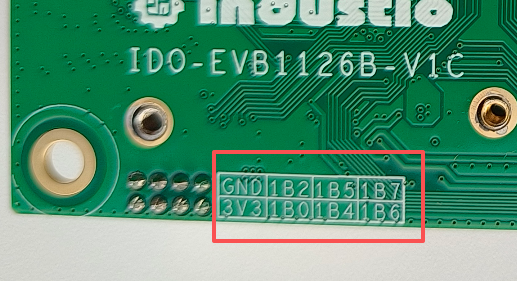

    板子背面也能清晰的看到引脚定义。

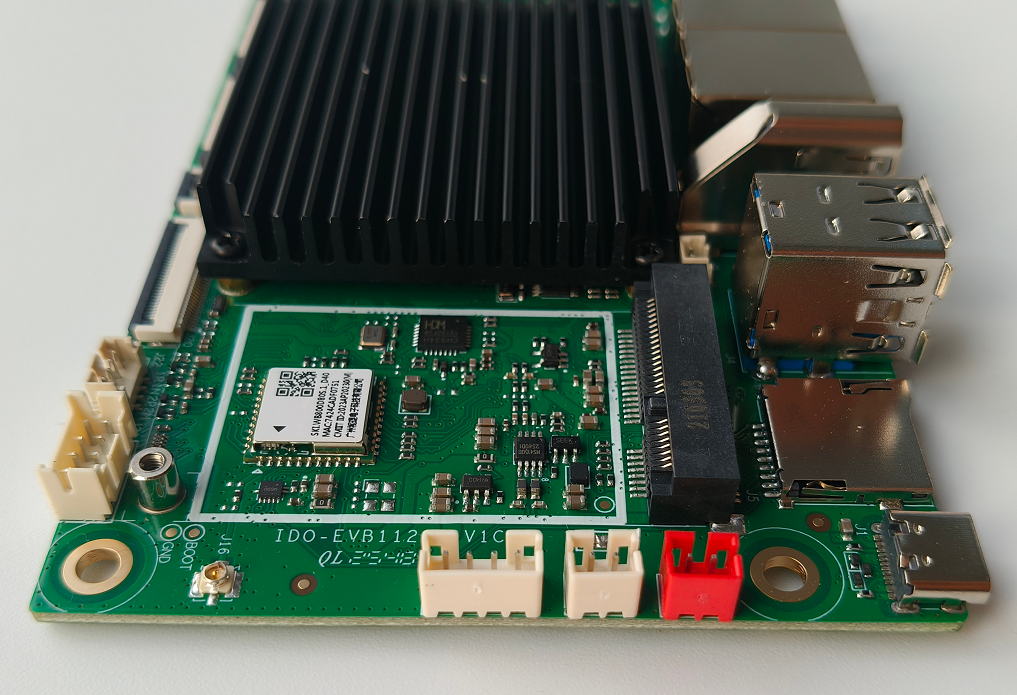

    左侧为IPEX接口WIFI+BT天线连接器。右侧依次为:一个1x4x2.0mm的米白色USB接口;一个1x2x2.0mm的米白色SPEAKER(喇叭)接口;以及一个1x2x2.0mm的红色FAN(风扇)接口红、白配色设计有效防止了线缆误插,这一点很细节。

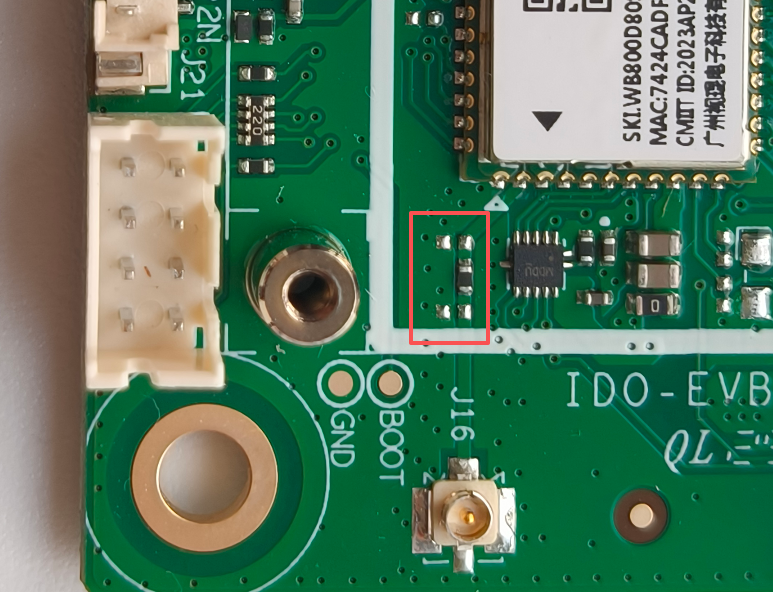

    关于天线的设计,这里大家可以抄作业。这是一个实用的天线输出匹配电路设计方案:通常在信号路径串联一个电阻,并在其左右各并联一个电容。这两个电容可以根据具体的设计要求灵活取舍,为兼顾不同需求,建议在PCB上预留它们的焊盘位置。

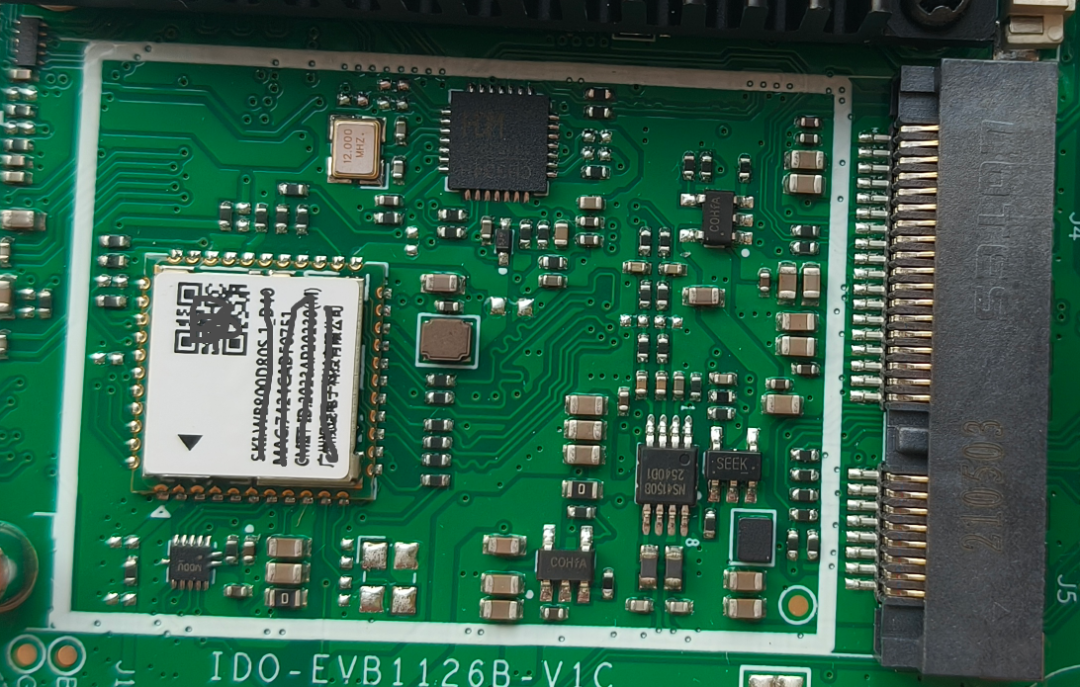

    主板通过标准Mini PCIe接口扩展蜂窝网络能力,支持4G LTE与5G通信。兼容的4G模组包括移远EC20、EC200T、EC25及广和通L718等通用型号;5G模组则适配移远RG200U-CN。

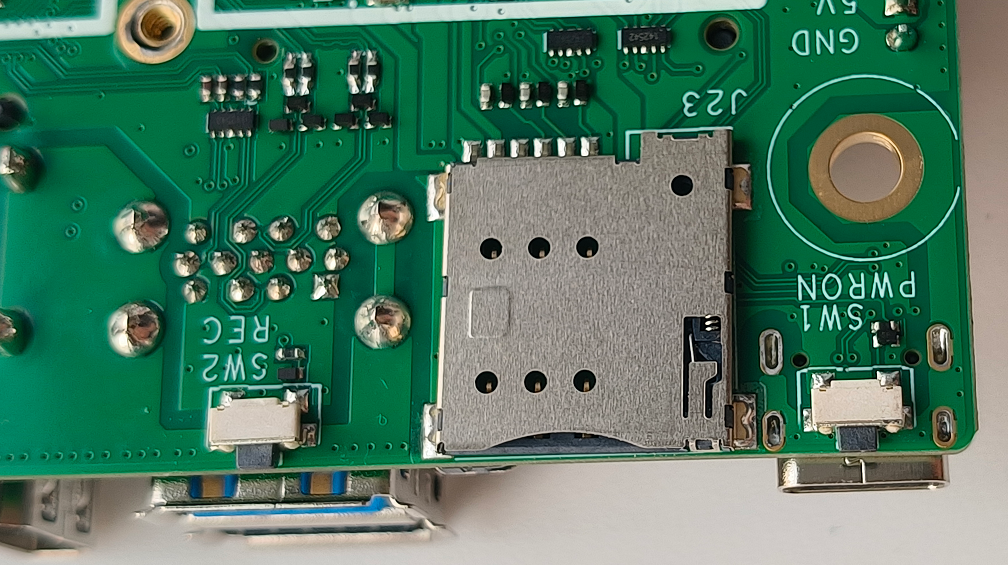

    板子背面集成了两个按键与一个SIM卡槽:左侧为Recovery KEY,右侧为Power KEY,中间是SIM卡槽。插入SIM卡后,开发板即可接入移动网络,实现上网、数据传输及远程通信。

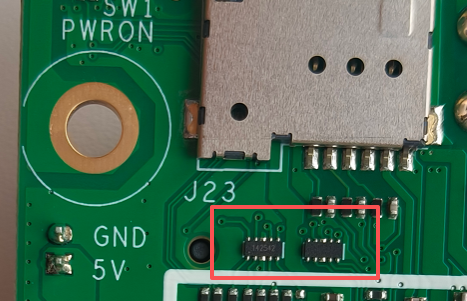

    在设计上,SIM卡槽接口同样配备了ESD静电保护管,延续了整板对接口防护的重视,确保了该接口在插拔和使用中的可靠性。

    所以,这块板子接口非常丰富,通过底板可以轻松连接核心板这个大脑,让你快速验证各种功能,大大缩短开发周期。


    021

    软件介绍

    光有好硬件不够,软件生态和支持才是能不能做下去的关键。软件资料咱们一句话总结:保姆级的支持,新手也能跑通

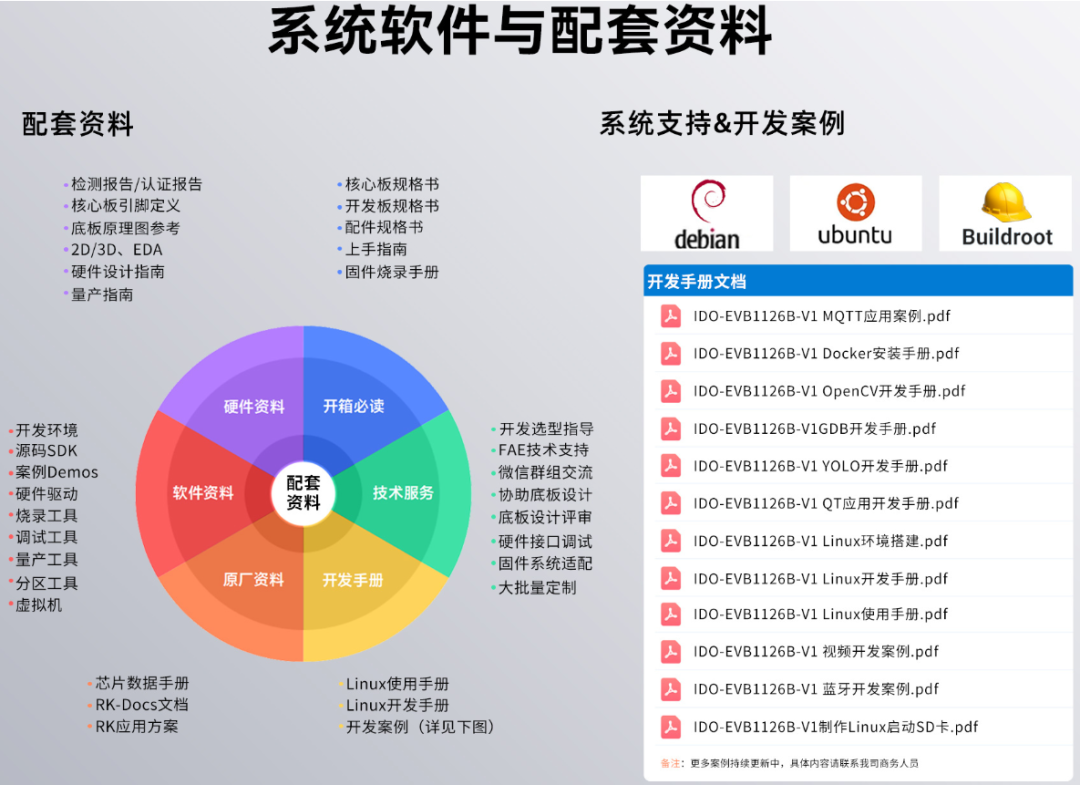

    咱们直接来看图片,平台具备强大的系统兼容性,支持包括Debian、Ubuntu和Buildroot在内的多种操作系统,为不同应用场景提供了坚实软件基础。

    1、开箱即用:板子预装了Linux系统,拿到手通上电,跟着教程十分钟就能跑通第一个摄像头demo,成就感满满。

    2、资料是真的全:官方资料站就是“保姆式教程”。从烧系统、编译代码到跑通AI样例,每一步都写得很详细。常见坑和解决方法都列好了,对新手极其友好。

    3、社区与成熟度:RV1126B方案成熟,社区里分享的资料多,遇到问题更容易找到答案和帮手。


    031

    配件&外设

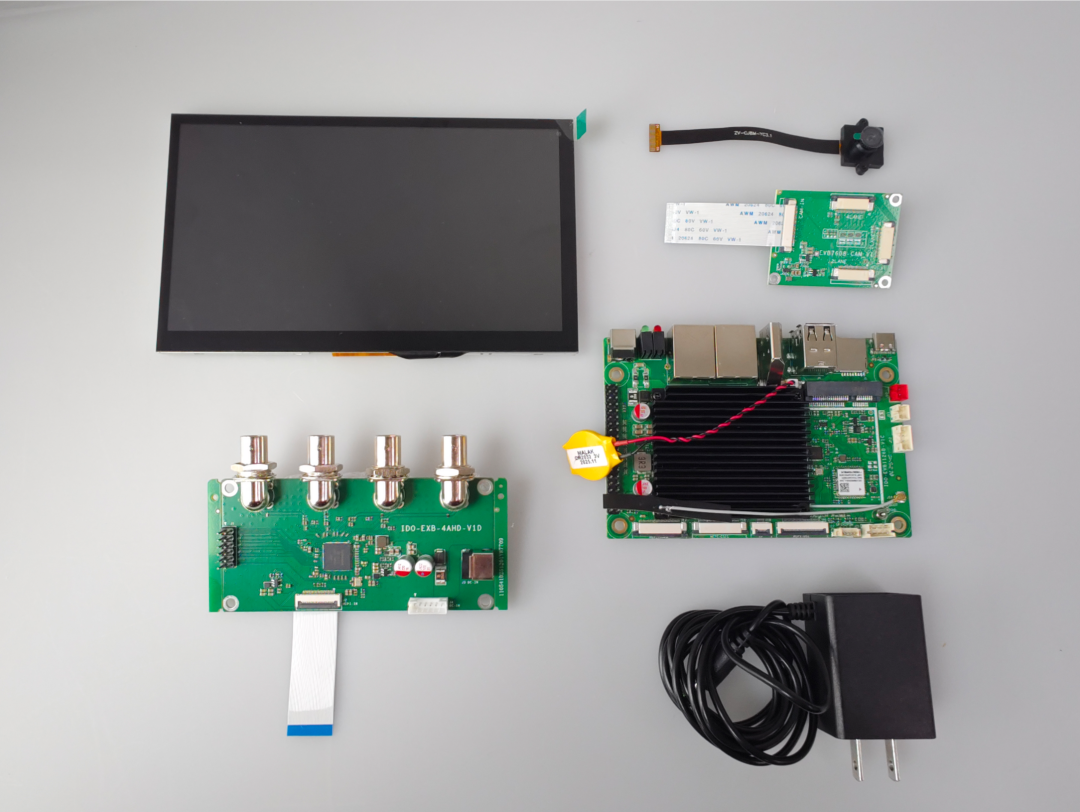

    配齐了12V电源、7寸MIPI屏、摄像头和多路AHD转接板这些常用件,现在搭这个芯片平台测试起来更方便了!

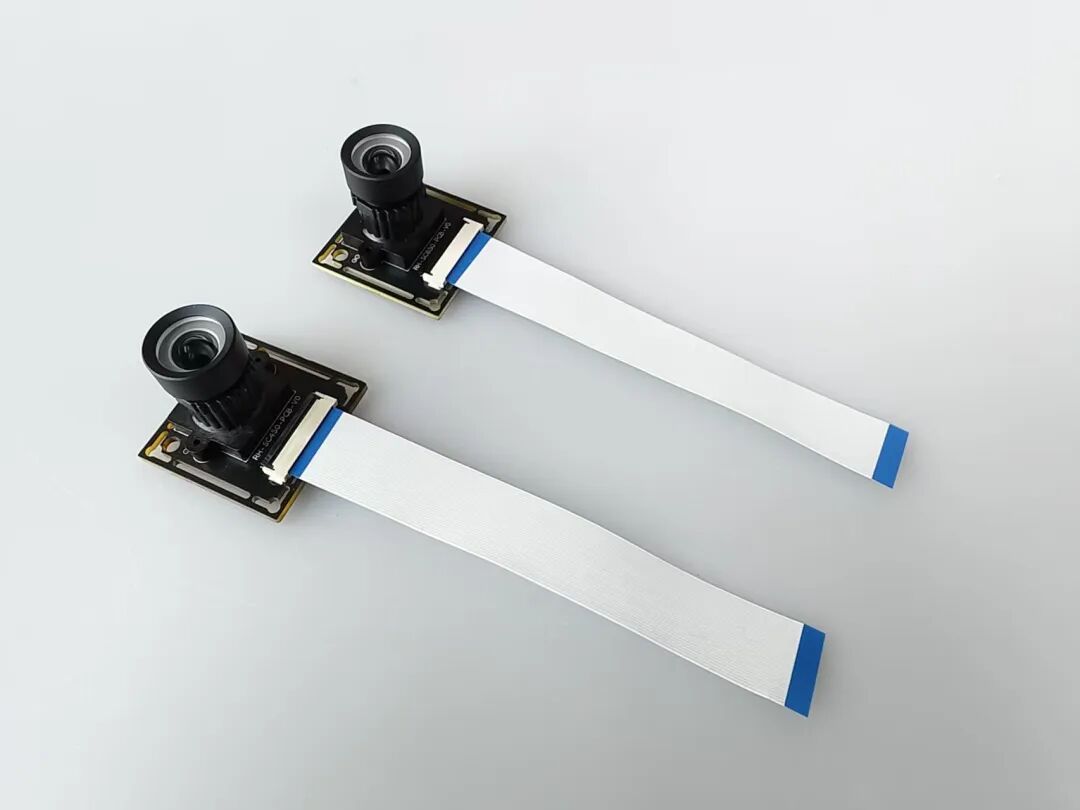

    这个搭配了IMX415摄像头和转接板的方案,除了能在触觉智能的RV1126B(EVB1126B)开发板上用,也兼容RK3576(EVB7608)和Purple Pi OH2这几款板子。

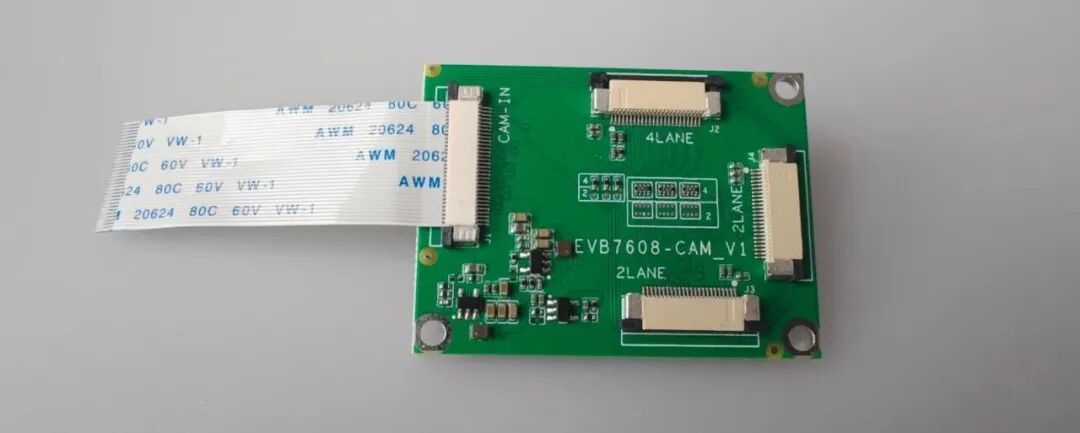

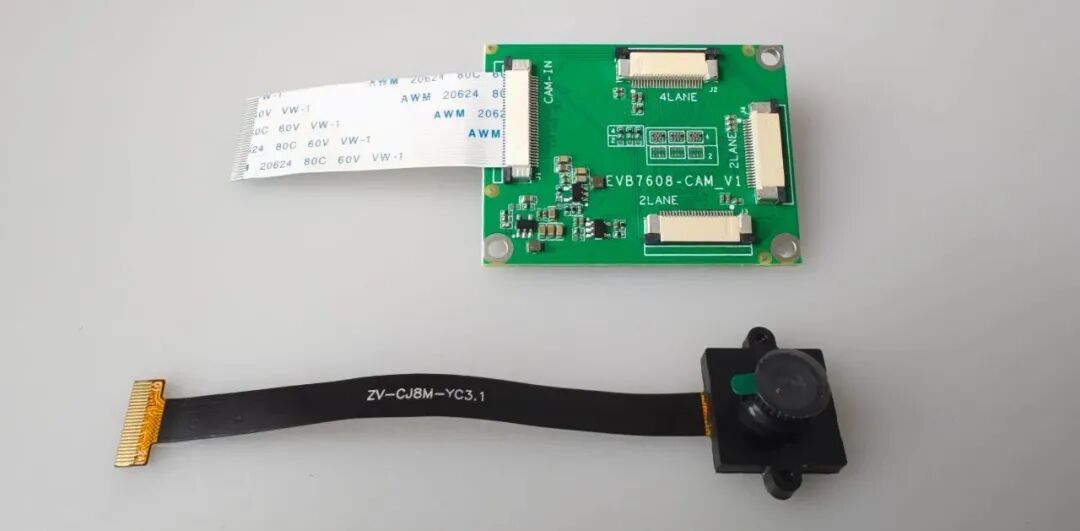

    转接板来个特写

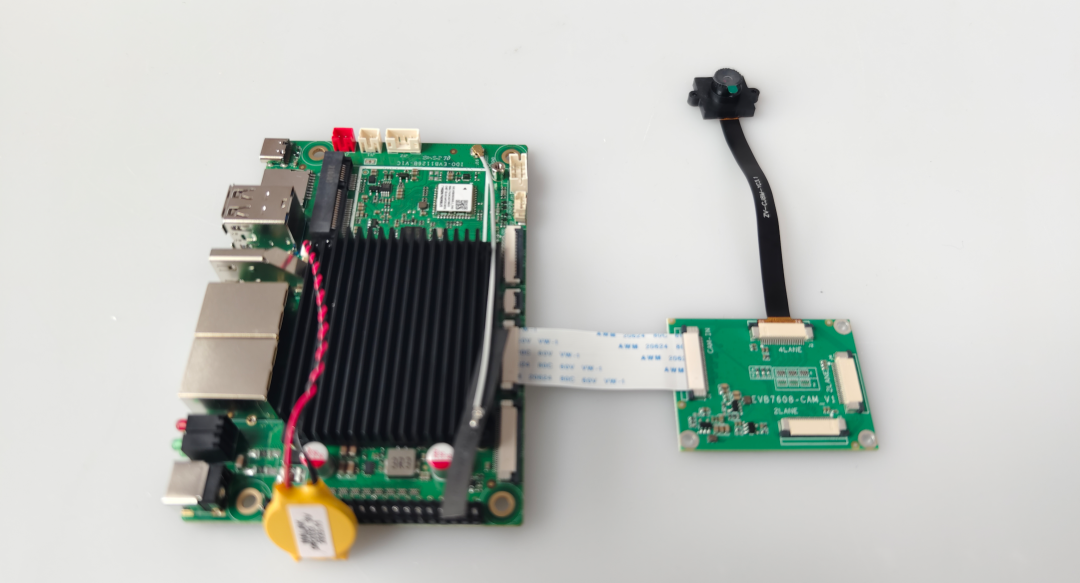

    这是搭配装好后的样子,板子J17和J18这两个接口都是可以用的。

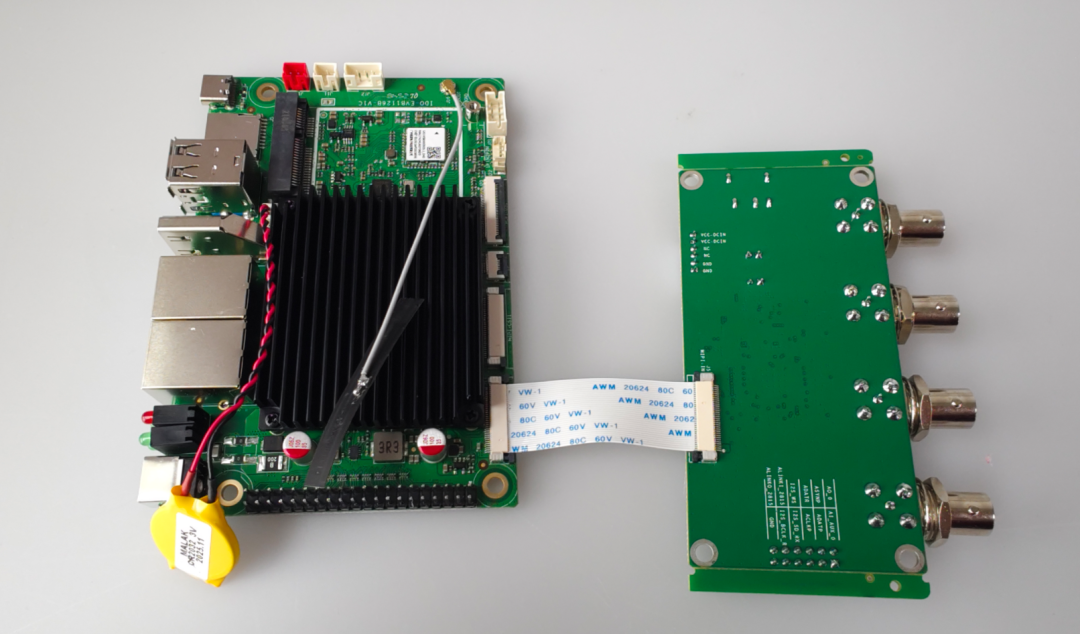

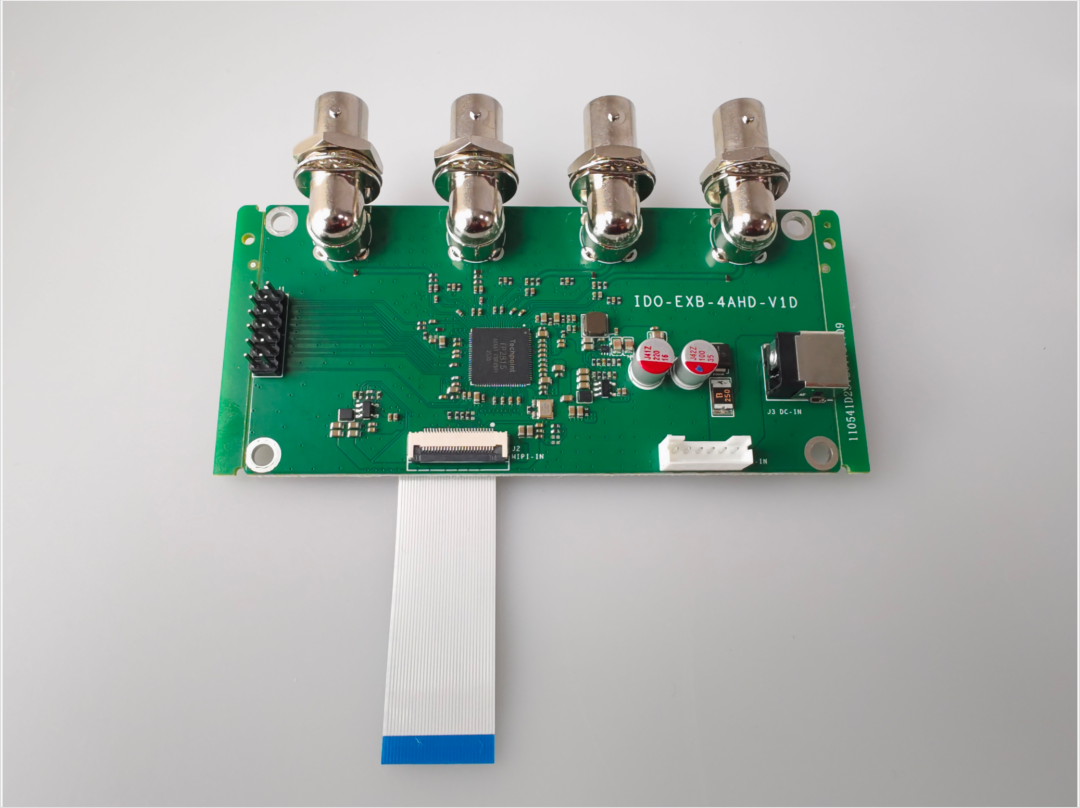

    4路AHD转接板,可支持多路摄像头输入。
    这是搭配咱们主板,整体效果图

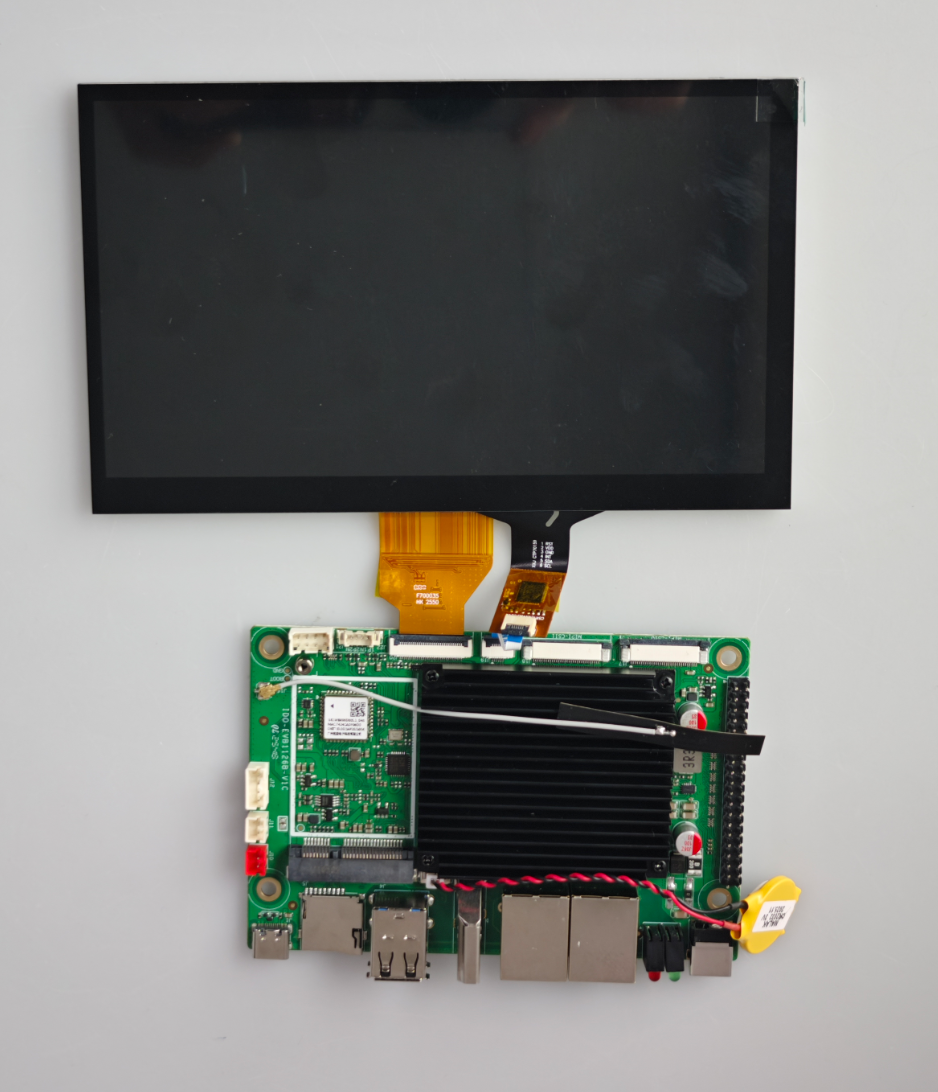

    配上这块7寸MIPI屏(分辨率1024x600),调试起来方便多了

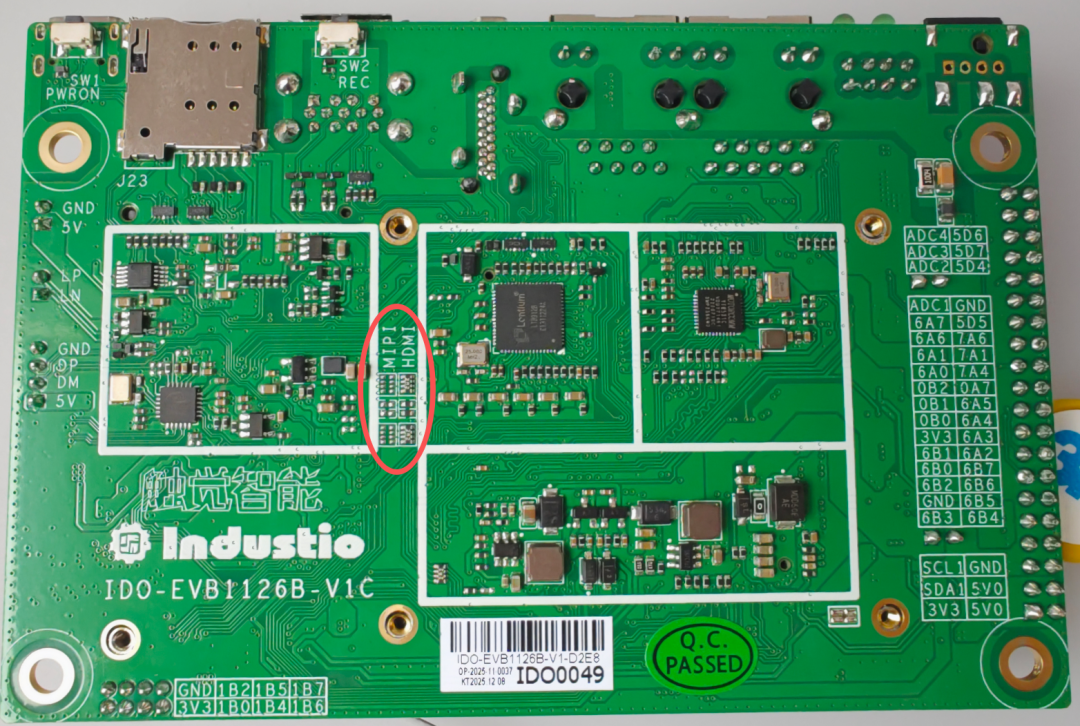

    有一个地方要注意:板子默认输出是HDMI。如果你想用MIPI屏幕,记得把图上红圈位置的那个电阻改一下。

    另外,夜视方面还适配摄像头SC450/SC850。

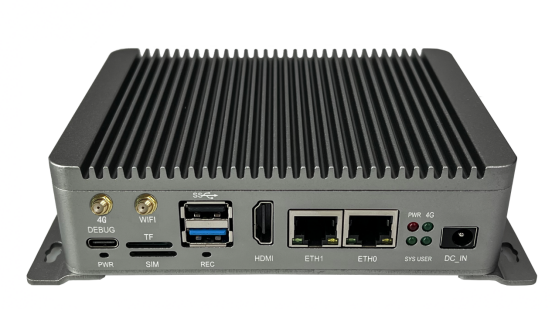

    这款AI迷你整机是基于开发板做的。照片是预览样子先看看,量产时可能会有点小变化。

    041

    总结

    总而言之,如果你在找一款专门做AI视觉项目成本不高、性能扎实的开发板,同时希望资料齐全好上手,那触觉智能这套基于RV1126B的EVB1126B-V1(核心板+底板)组合,是一个非常实在的选择。

    它接口够用、算力足够,配套完善,无论你是初学者做算法学习,还是工程师做产品开发,都能快速用起来,高效又省心。
