科研党福音！CAE仿真论文插图，终于不用再熬大夜了！

辛苦跑完几周仿真，优质数据导出的插图却因色卡单一生硬、格式不兼容等问题，导致插图精准度不足、呈现效果欠佳，让成果减分——数值仿真结果插图不仅是“配图”，更是传递研究核心、佐证学术观点的关键载体。

今天云境智仿就结合科研场景，聊聊CAE仿真论文插图的核心要求、常见痛点，以及一款破解难题的“神器”，帮你快速做出符合高水平期刊要求的专业插图。

一、痛点vs.优势：CAE商业软件与专业后处理工具对比

高水平学术期刊对于论文插图具有有较高要求：

• 准确性：需忠实呈现仿真数据，不可失真以免影响论文可信度。

• 清晰性：布局、线条、标注规范，让读者快速捕捉核心信息。

• 规范性：贴合期刊对格式、分辨率等要求，避免延误见刊。

• 美观性：色彩、布局简洁专业，提升论文整体观感，助力成果呈现。

主流CAE商业软件（如Abaqus、Ansys、Nastran等）核心优势集中在计算能力，后处理可视化环节可优化空间较大；Paraview、Tecplot等专业后处理工具则在可视化呈现上更具优势，二者在核心环节的差异如下：

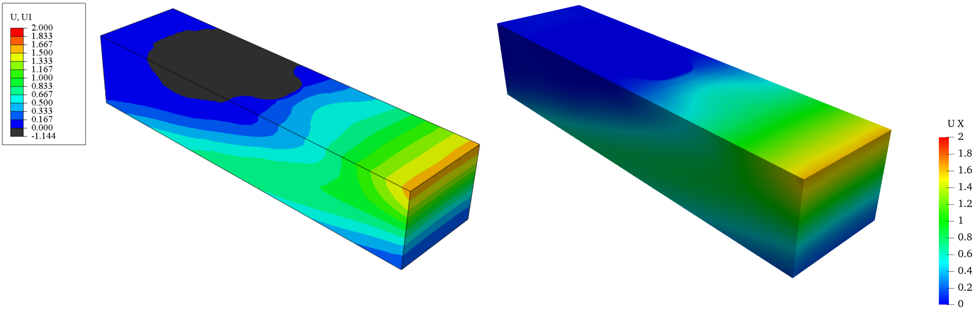

Abaqus（左）和Paraview（右）可视化效果对比

但新难题随之而来：CAE软件与专业后处理软件的格式不兼容，数据转换成为“拦路虎”。

二、新痛点：数据转换，比后处理更让人崩溃

核心问题的是，CAE软件结果格式与专业后处理软件不兼容，比如Abaqus的.odb格式，就无法被Paraview解析。

研究者尝试的第三方插件、手动导入、代码转换等方法，要么繁琐低效，要么数据失真，要么操作难度大。

这种转换“壁垒”让科研人两难，而YJExchanger的出现，彻底破解了这一难题，让流程变得丝滑。

三、神器登场｜YJExchanger：破解数据转换难题，省时又省心

作为云境智仿核心工具，YJExchanger专为CAE仿真数据转换而生，打通“CAE软件→专业后处理工具”链路，核心优势有3点：

• 格式兼容广：支持Abaqus .odb、Ansys .rst/.rth等主流格式，可一键转换为Paraview、Tecplot支持的.vtk等格式；

• 数据零失真：转换中严格保留所有仿真数据，确保插图准确性；

• 操作简单：无需复杂代码和专业技巧，只需三步，轻松完成格式转换。

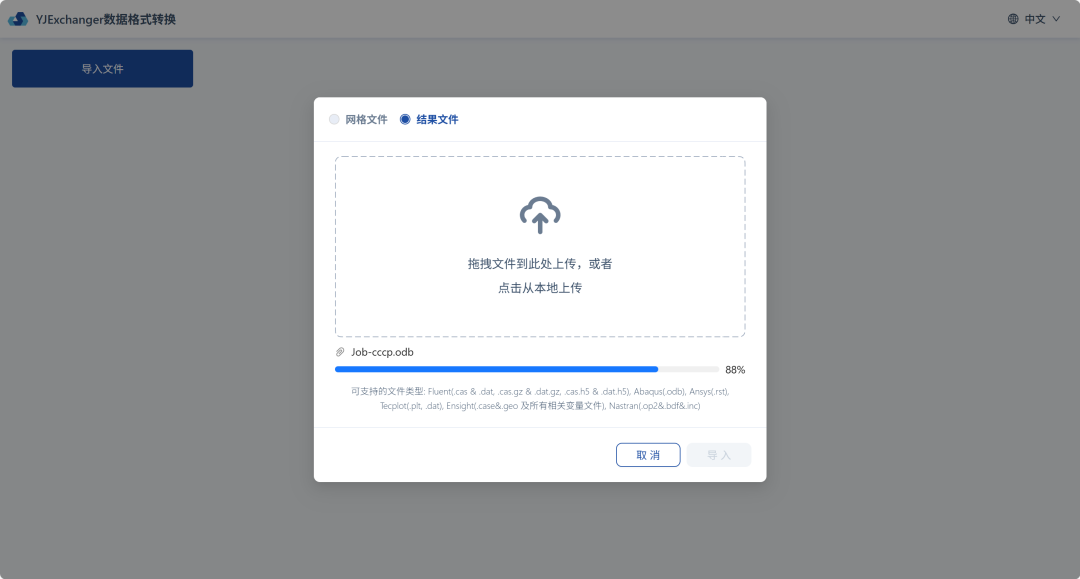

YJExchanger数据转换页面

四、应用案例：看看它到底能解决多少实际问题

结合三个真实场景，看YJExchanger的实用性：

案例1：地震波响应场仿真（Abaqus→Paraview）

研究者用Abaqus模拟SV波在盆地场地的传播过程，生成.odb格式结果文件，直接输出云图色卡单一、易出现数据溢出灰黑区域，无法清晰展示波动传播特征；

通过YJExchanger一键转换为.vtk格式导入Paraview后，可选用多种专业色卡、动态调整数据范围，还能输出多帧动画，完整呈现地震波传播全过程，满足学术出版要求。

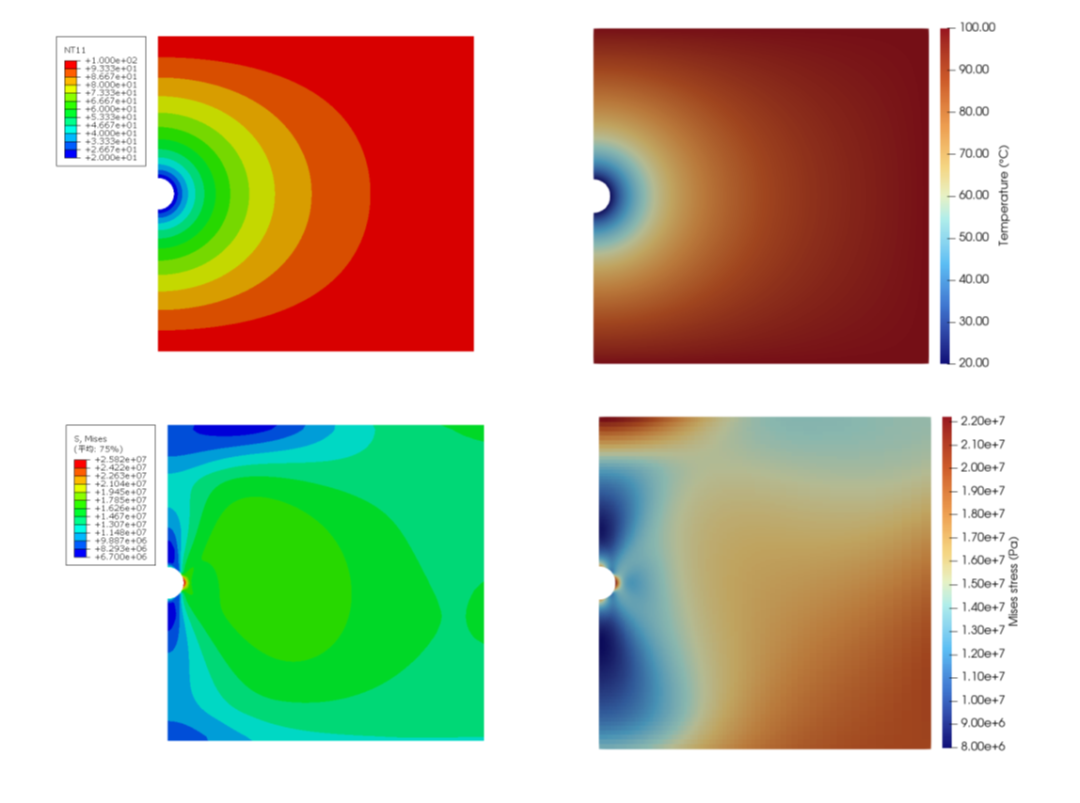

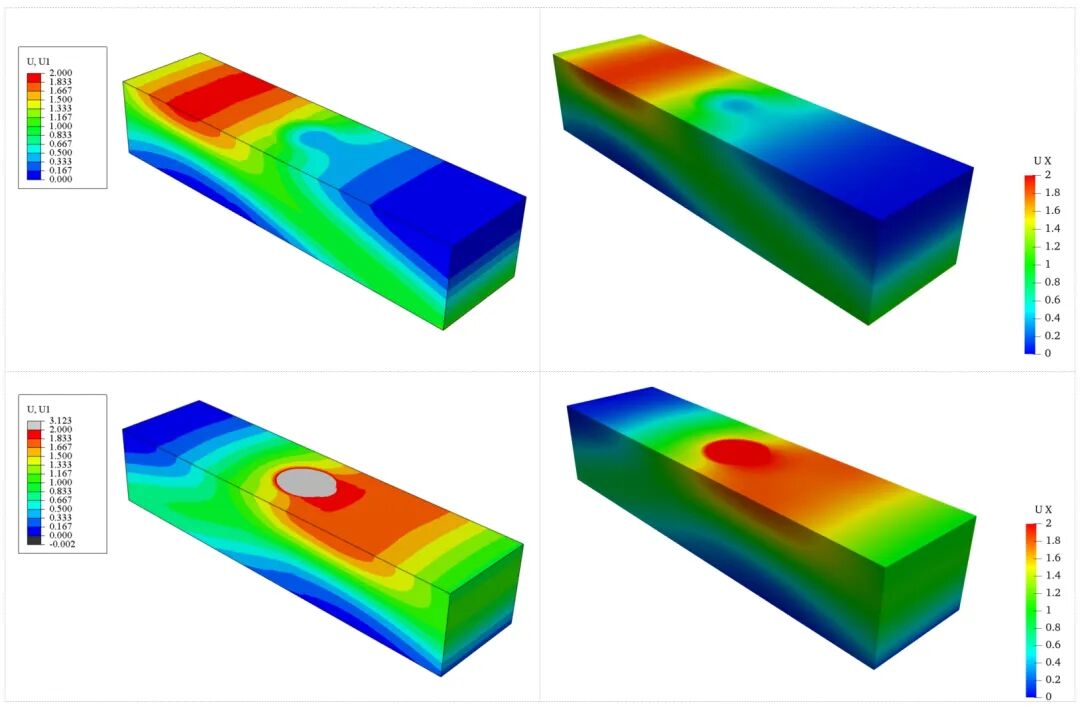

Abaqus（左）和Paraview（右）可视化效果对比

案例2：深部地下隧道工程仿真（Abaqus→Paraview）

研究者采用Abaqus模拟深部高地温隧道开挖，精准分析围岩应力、变形及损伤区等力学响应，生成.odb格式结果文件；但Abaqus后处理流程繁琐、色卡有限，图形输出简陋，无法满足学术论文配图要求，且传统格式转换需编程、难度大。

通过YJExchanger，一键转换为.vtk格式，导入Paraview后可灵活选色卡、调整数据范围，生成细节清晰、色彩流畅的可视化图像，完整保留力学响应数据，完美适配高水平SCI论文需求。

Abaqus（左）和Paraview（右）可视化效果对比

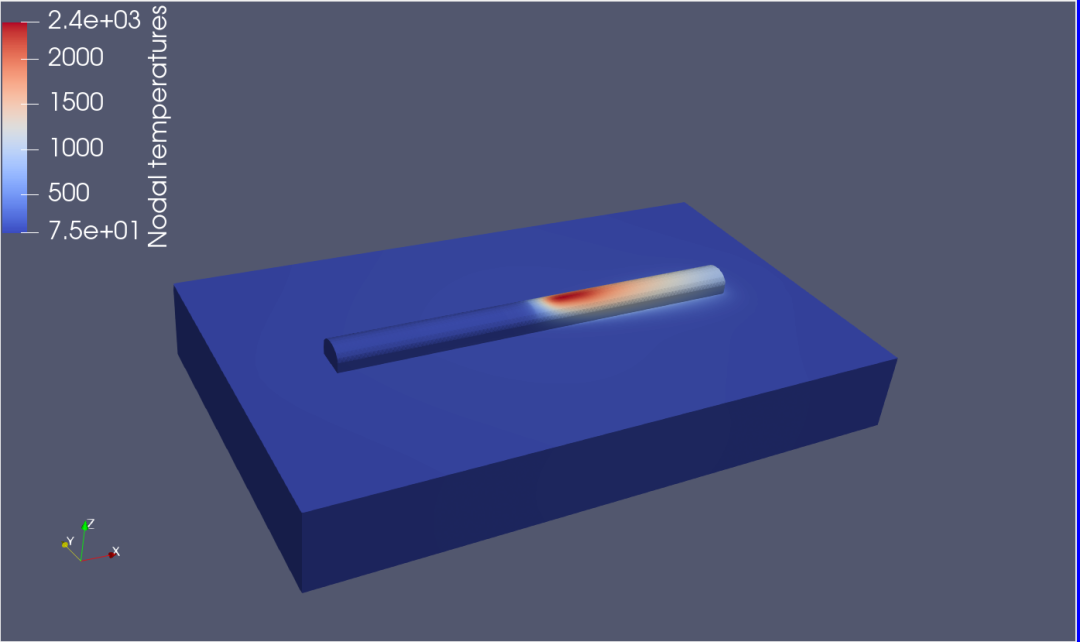

案例3：增材制造温度场仿真（Ansys→Paraview）

科研人员做增材制造仿真时，Ansys无法直接显示热梯度，前期采用pyansys自主编码计算，耗时费力。用YJExchanger将Ansys .rth结果转为.vtk格式，导入Paraview后，可直接利用已有过滤器功能生成热梯度云图，无需手算，省时且无误差。

YJExchanger适配机械、土木、船舶、航空航天等多领域，可应对各类主流CAE软件格式转换。

五、结语：好插图，让科研成果更有说服力

YJExchanger不仅是转换工具，更是科研助手，帮你节省时间，专注核心研究与插图美化。一张准确、清晰、专业的插图，能让科研成果更有说服力，助力论文脱颖而出。

借助YJExchanger，可打通数据转换“最后一公里”，充分发挥专业后处理工具的优势。

云境智仿深耕CAE仿真领域，全方位助力科研人高效完成研究、打造高质量论文。

愿每一位科研人都能摆脱插图困扰，专注核心研究，让努力完美呈现！
