CAD二维图形Voronoi划分插件V2.0版本

渊鱼

6月前浏览1277

插件介绍

CAD二维图形Voronoi划分插件V2.0版本可进行任意非曲边多边形的Voronoi划分。


新增功能

插件的原有功能请查看：CAD二维图形Voronoi划分 V1.0

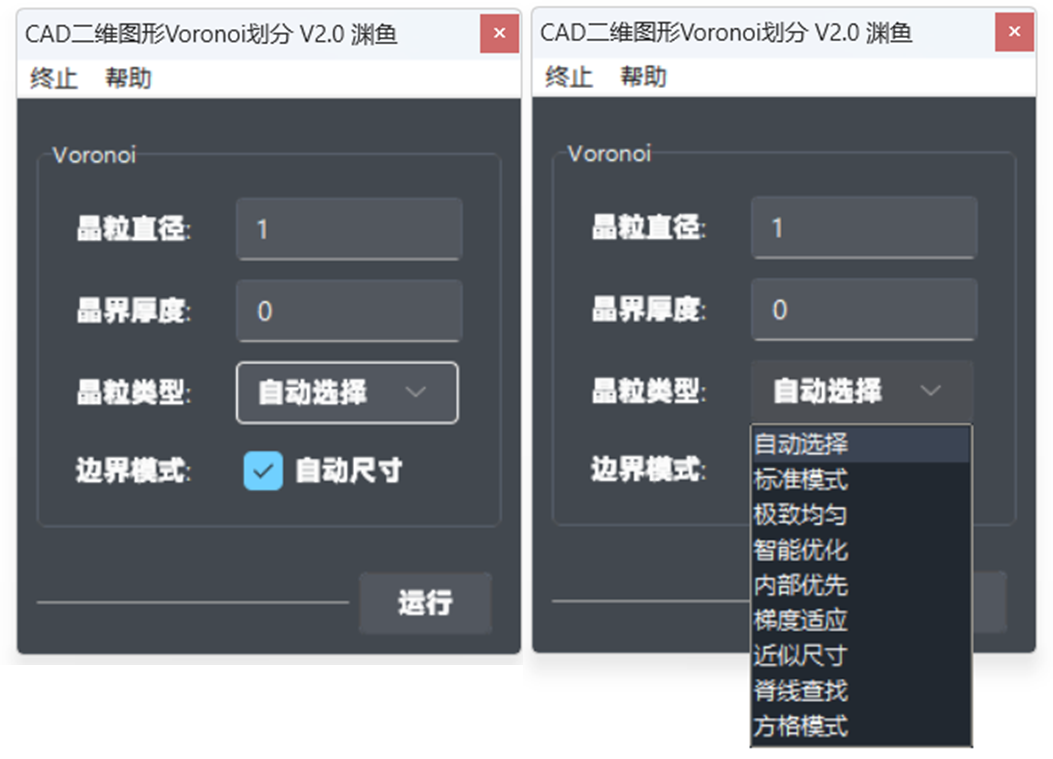

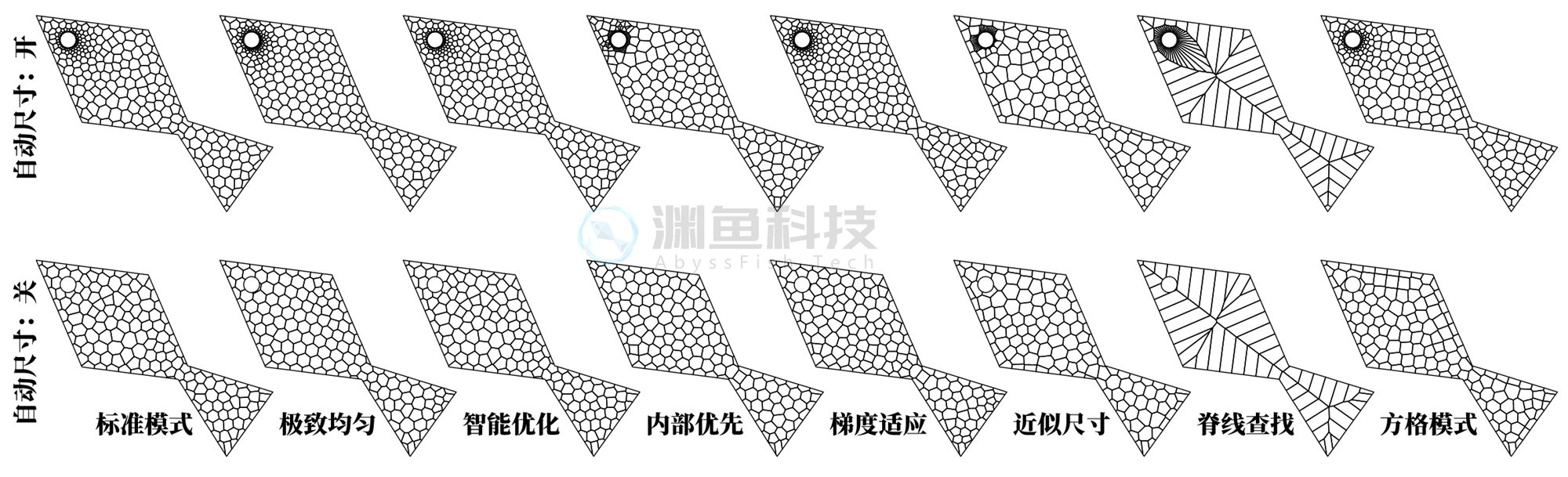

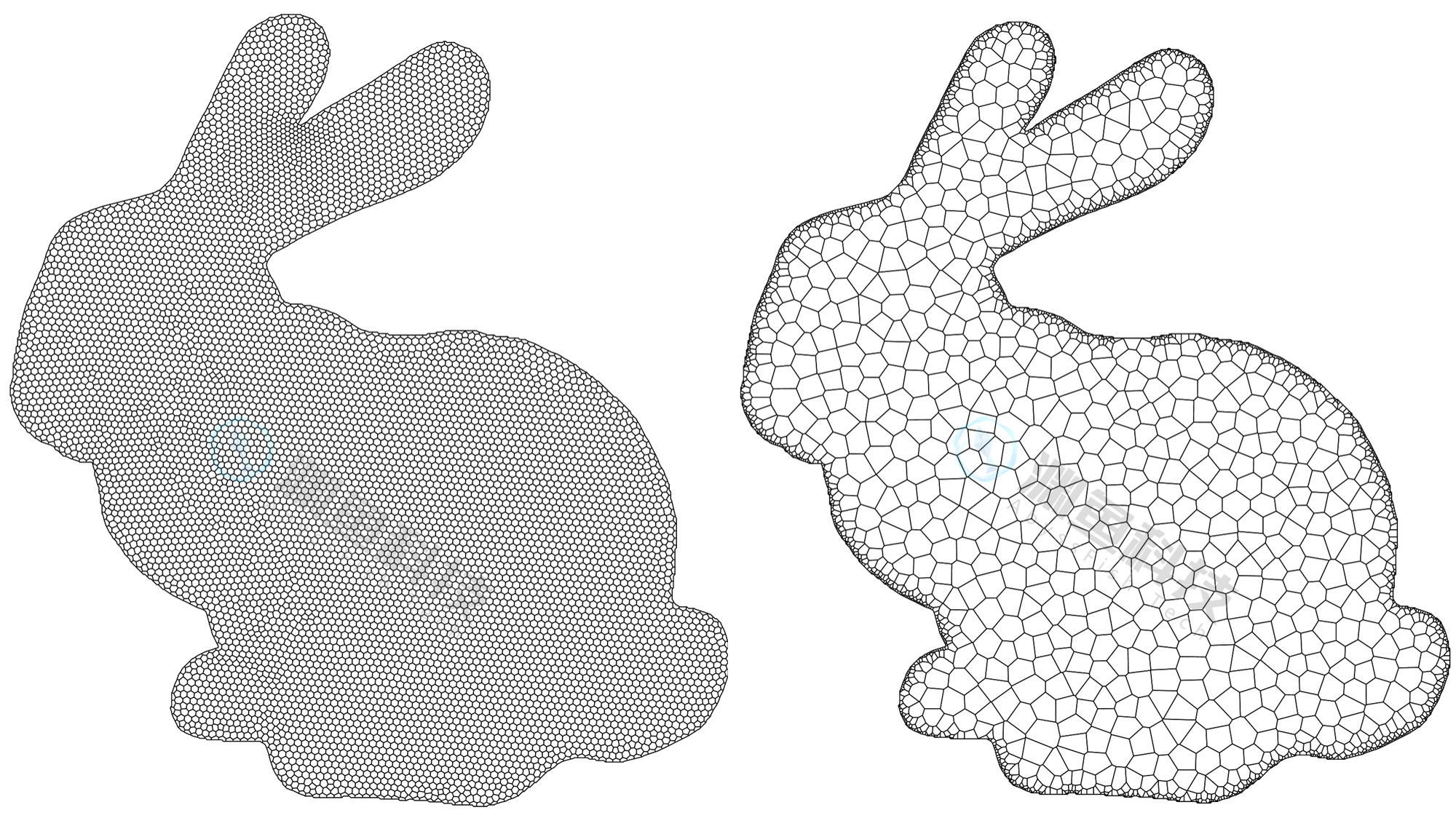

新版本添加多种不同的晶粒类型划分模式。

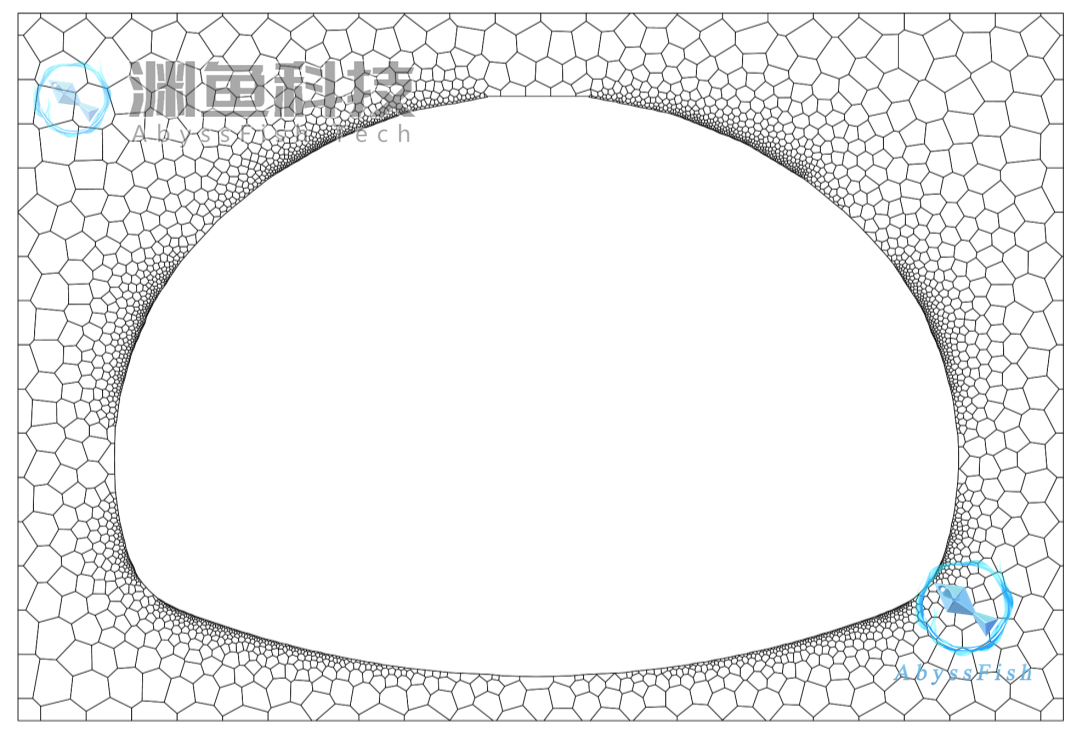

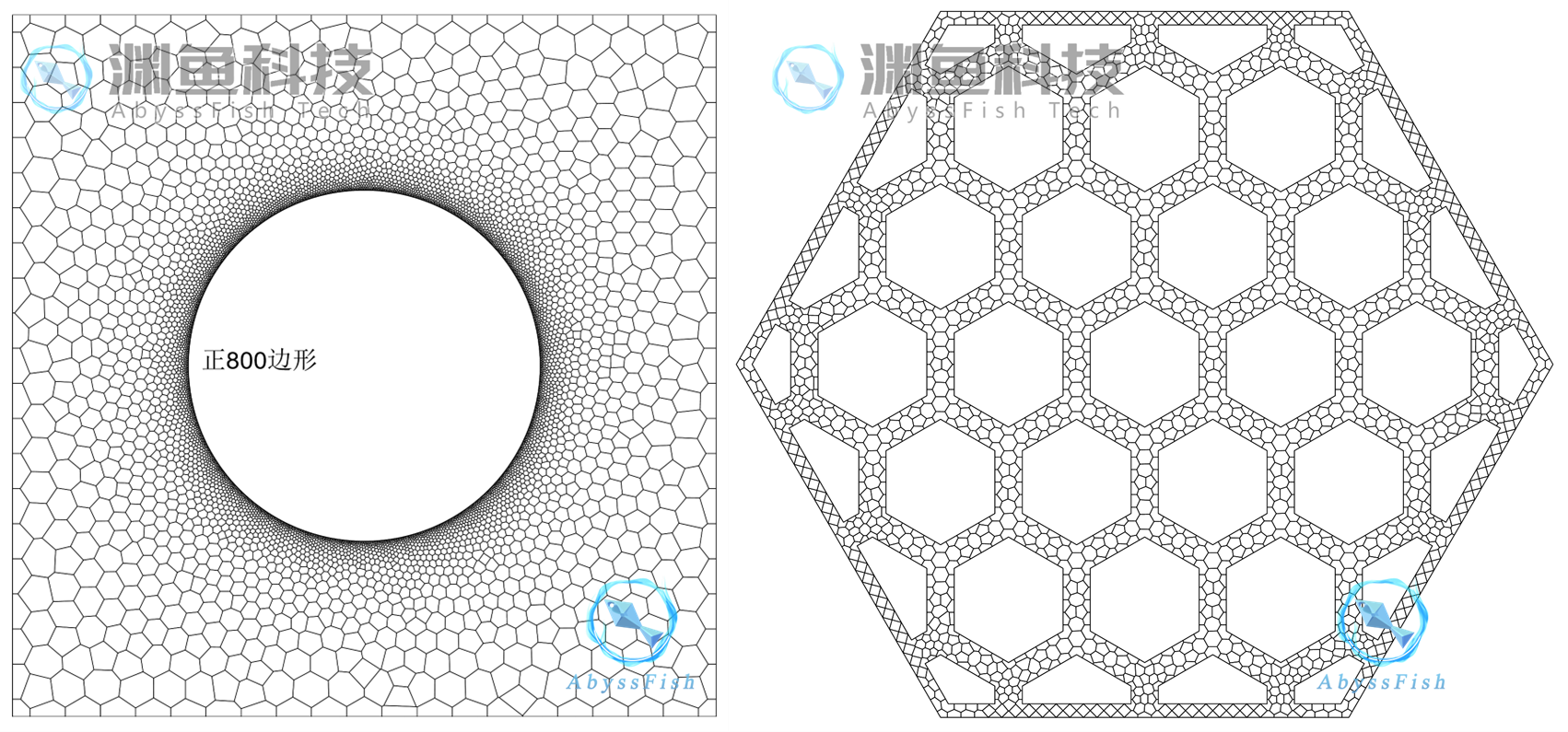

新版本可进行含有多边形孔洞的图形Voronoi划分。


需要注意，插件仅支持由直多段线或多边形构成的CAD图形，不支持圆形或曲边多边形。

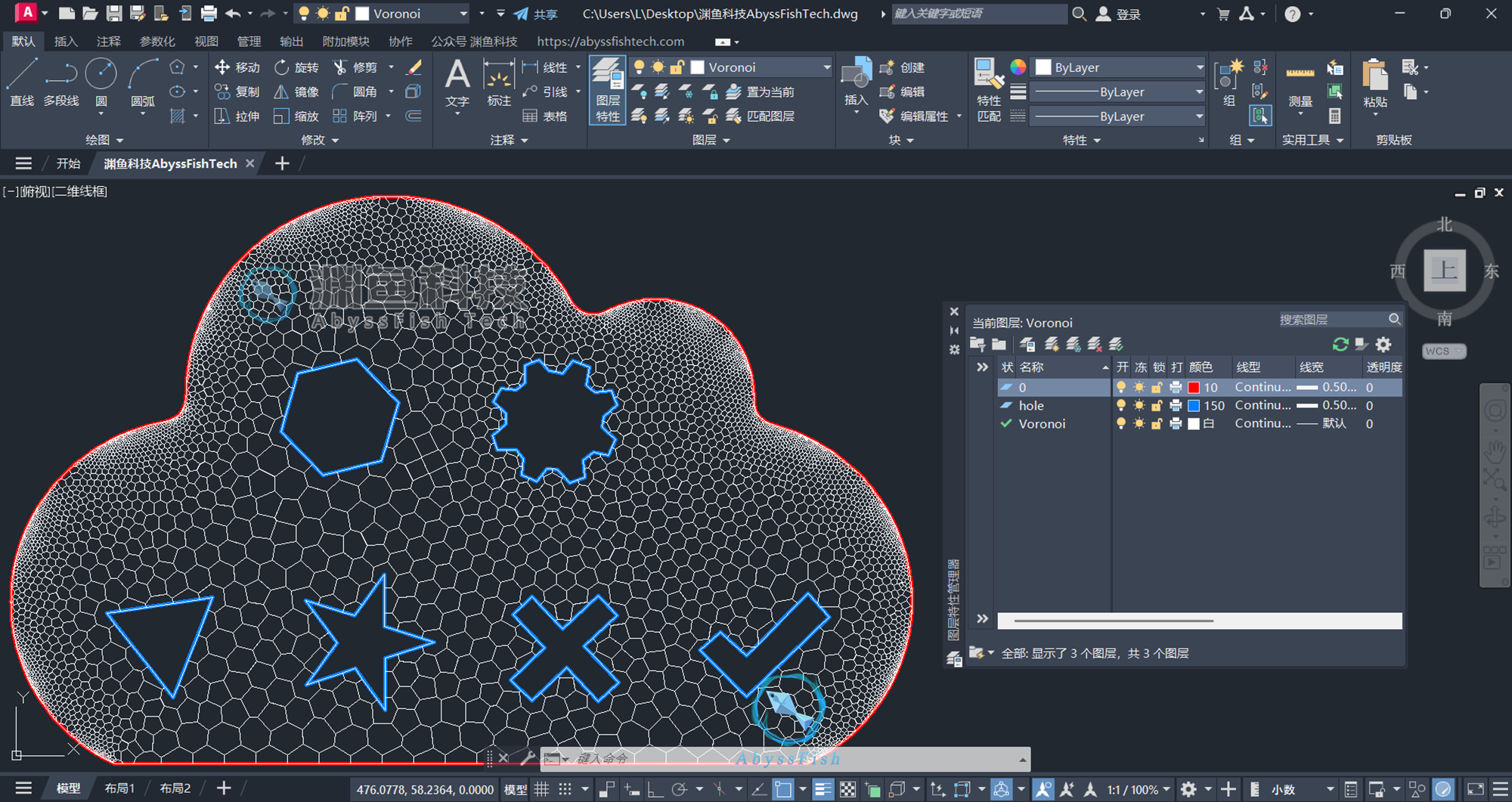

待划分的图形外轮廓线必须位于“0”图层，外轮廓线必须有且只有一条；图形内部孔洞轮廓线所在图层名称中必须含有“hole”文本。


更新日志

-----------------------------------------------------

2026/01/27 V1.0 版

1、插件发布，实现CAD二维图形Voronoi划分功能。

-----------------------------------------------------

2026/02/02 V2.0 版

1、新增带有孔洞的图形Voronoi划分功能。

2、新增多种晶粒类型划分模式。

----------------------------------------------------

使用须知

1、插件使用需注册，售价为单机许可价格；

2、插件兼容Windows系统，运行需要安装AutoCAD（2010~2026及以上版本均可使用）。

3、售后及技术支持请联系作者。

样图实例

可下载插件生成的模型样图，并进行其他软件的导入测试及模拟。（CAD2010文件），样图见V1.0版本链接。

CAD二维图形Voronoi划分插件

插件介绍CAD二维图形Voronoi划分插件可将在AutoCAD内建立的任意形状二维多边形进行Voronoi泰森多边形区块划分。使用说明插件支持在AutoCAD内通过多段线或多边形建立的二维几何图形，仅支持一条闭合的多段线构成的边为直线的几何图形，且图形的边不能发生交叉，暂不支持圆、曲边多边形等。晶粒直径参数控制多边形的大小。晶界厚度控制多边形的间距。插件可选择是否建立均匀晶粒类型。可以进行边界模式自动尺寸的设置，当自动尺寸设置为开时，插件会基于图形边界的小边建立边界Voronoi多边形，当设置为关时，会根据设置的晶粒直径全图统一多边形尺寸。需注意在均匀晶粒模式下勾选自动尺寸，当图形存在小边时会以最小边界晶粒作为全局晶粒尺寸。若图形边界较为复杂，自动边界尺寸设置为关的情况下，过大的晶粒直径可能导致Voronoi计算失败。使用须知1、插件使用需注册，售价为单机许可价格；2、插件兼容Windows系统，运行需要安装AutoCAD（2010~2026及以上版本均可使用）。3、售后及技术支持请联系作者。样图实例可下载插件生成的模型样图，并进行其他软件的导入测试及模拟。（CAD2010文件）https://www.fangzhenxiu.com/blueprint/14418765/
