复合材料微观力学行为表征方法：纳米压痕仪+AFM+偏光显微镜
PEEK/CF复合材料性能优异，但其复杂的多相微观结构对性能有决定性影响。在纤维周围，由于异相成核作用，往往会形成一种高度取向的穿晶层。此外，基体中还存在球晶和非晶区。这些不同形态区域的局部模量、硬度、及其在载荷下的响应，直接影响了复合材料的整体刚度、强度、韧性和损伤演化行为。
传统的宏观力学测试或常规微米压痕无法区分这些微区特性，尤其难以在紧邻纤维的极小范围内（如1微米内）进行无损、精准的测试。因此，开发一种能实现微区定位、高空间分辨率、定量化的表征手段至关重要。
1. 协同表征方法
采用“纳米压痕仪 + 原子力显微镜纳米压痕 + 偏光显微镜”的联用策略，构成了从结构识别到性能测试的完整闭环。
偏光显微镜：作为“导航仪”，首先对薄片状模型样品进行透射观察，清晰识别并定位出需要测试的穿晶层、球晶和非晶相的具体区域。

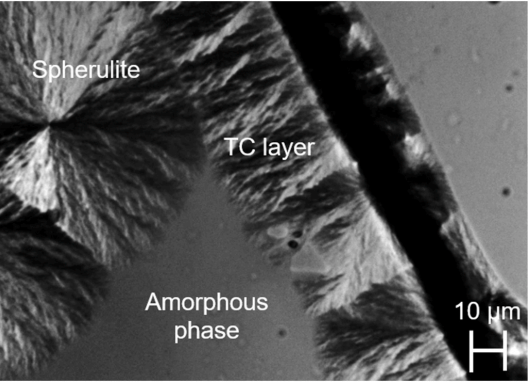

图1. 模型碳纤维增强 PEEK 样品的透射光模式偏光显微镜 (PLM) 图像
深度传感纳米压痕仪：作为“主力测试单元”，使用标准Berkovich金刚石探针，在PLM定位的区域进行准静态压痕测试。它能提供可靠的、具有统计意义的弹性模量和硬度数据，特别适用于研究数微米尺度区域的整体力学性能
原子力显微镜纳米压痕：作为“高精度侦察兵”，利用其纳米级尖端的超高空间分辨率，执行两个关键任务：
对NI压痕形貌进行成像，验证测试质量（如观察是否存在材料堆积）。
直接在AFM成像模式下，对特定微观结构内部进行超局部压痕。其尖端半径仅约13纳米，载荷可低至微牛级，能绘制出穿越球晶内部、穿晶层或界面的力学性能梯度图谱（如图2所示）。

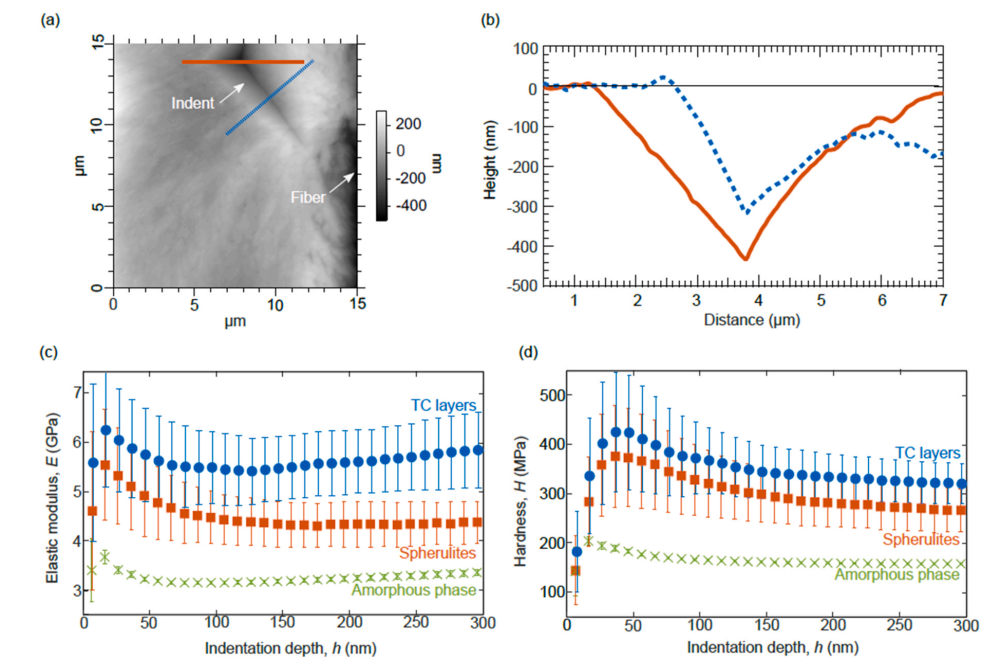

图2 (a) 纳米压痕仪 (NI) 在穿晶 (TC) 层内产生的压痕的原子力显微镜 (AFM) 显微照片，以及 (b) 沿 (a) 中橙色和蓝色线的高度剖面。(c) 弹性模量 E 和 (d) 硬度 H 随压痕深度 h 的变化
2. 独特优势
这种联用方案的核心优势在于：
跨尺度覆盖：NI提供微米尺度可靠的力学数据，AFM揭示纳米尺度的性能梯度和异质性。
精准定位：结合PLM的结构成像，实现“所见即所测”，避免测试的盲目性。
近纤维表征：AFM凭借其极小载荷和尖端，首次实现了在距离纤维表面仅约1微米处的直接力学性能测试，且结果不受纤维的干扰。
3. 典型NI加卸载曲线
类型 | 图示 |

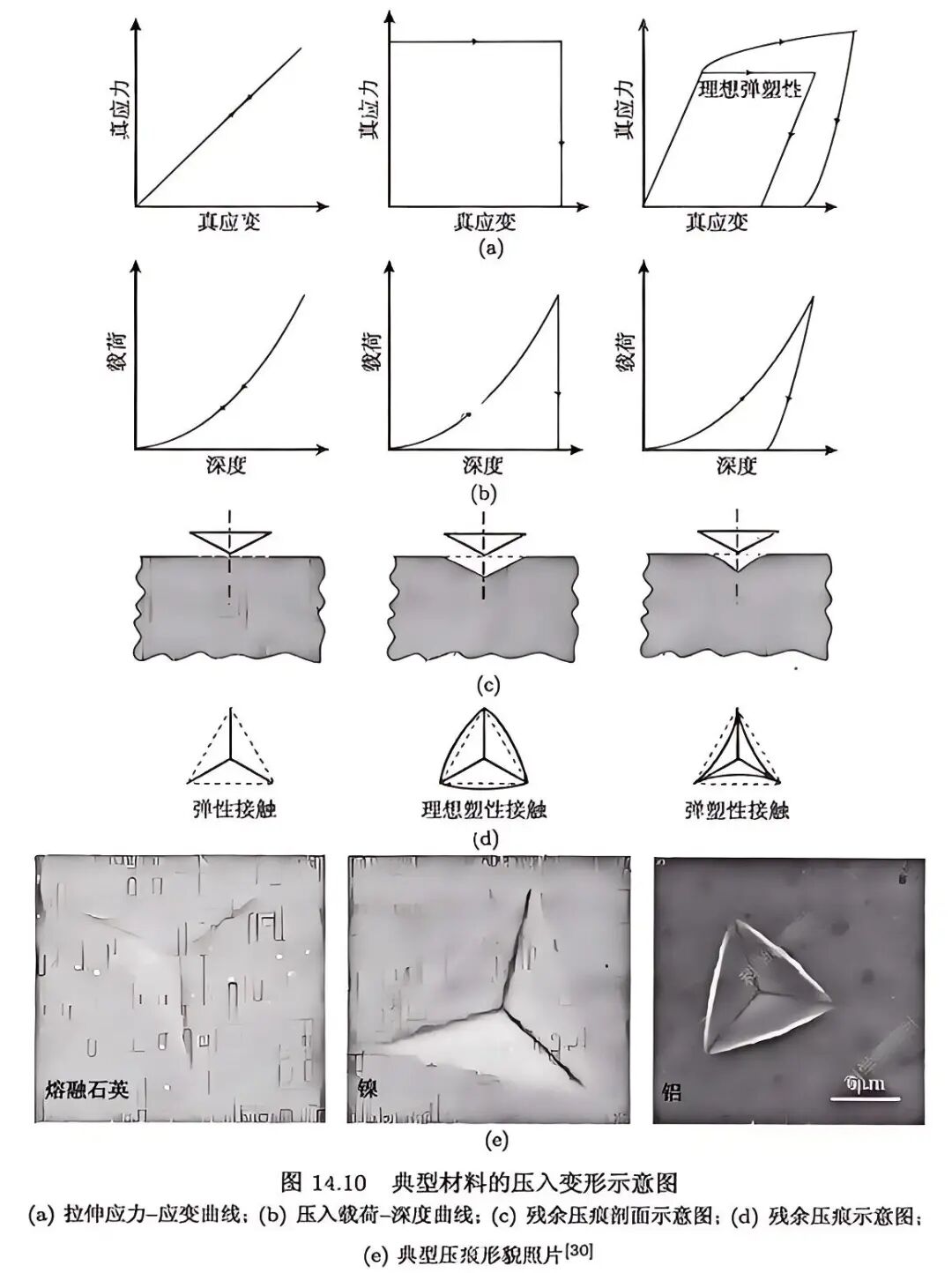

块体材料的典型加载曲线 |  |

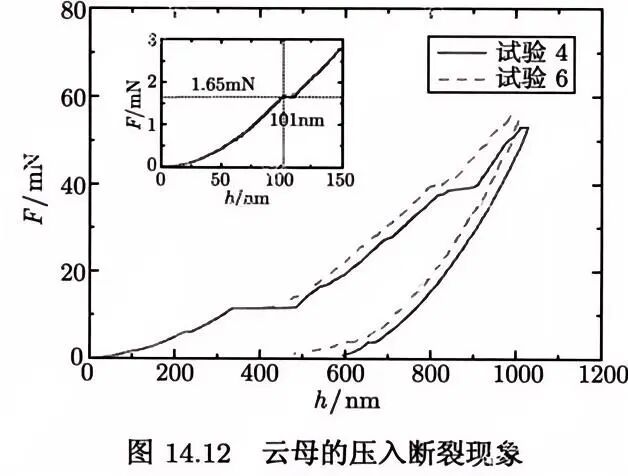

块体材料的加载突进（pop-in）和压入断裂 |  |

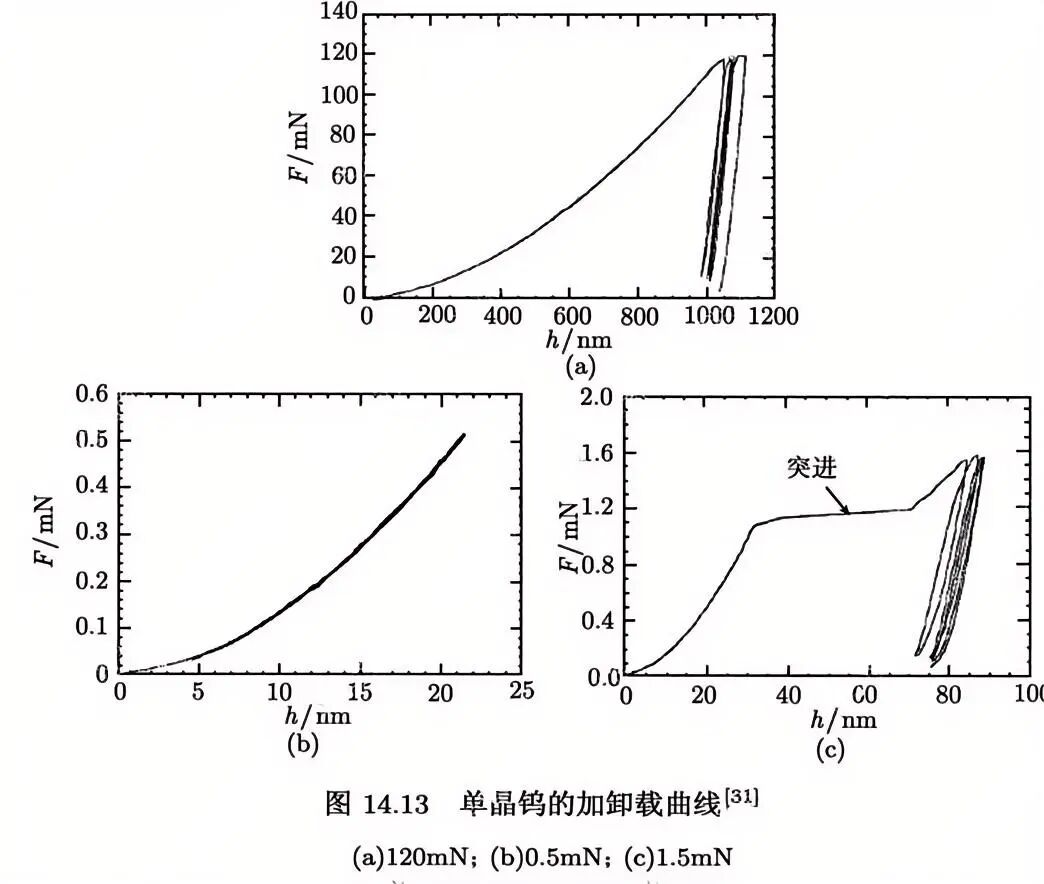

块体材料的加载突进、卸载突出（pop-out）和滞后 |  |

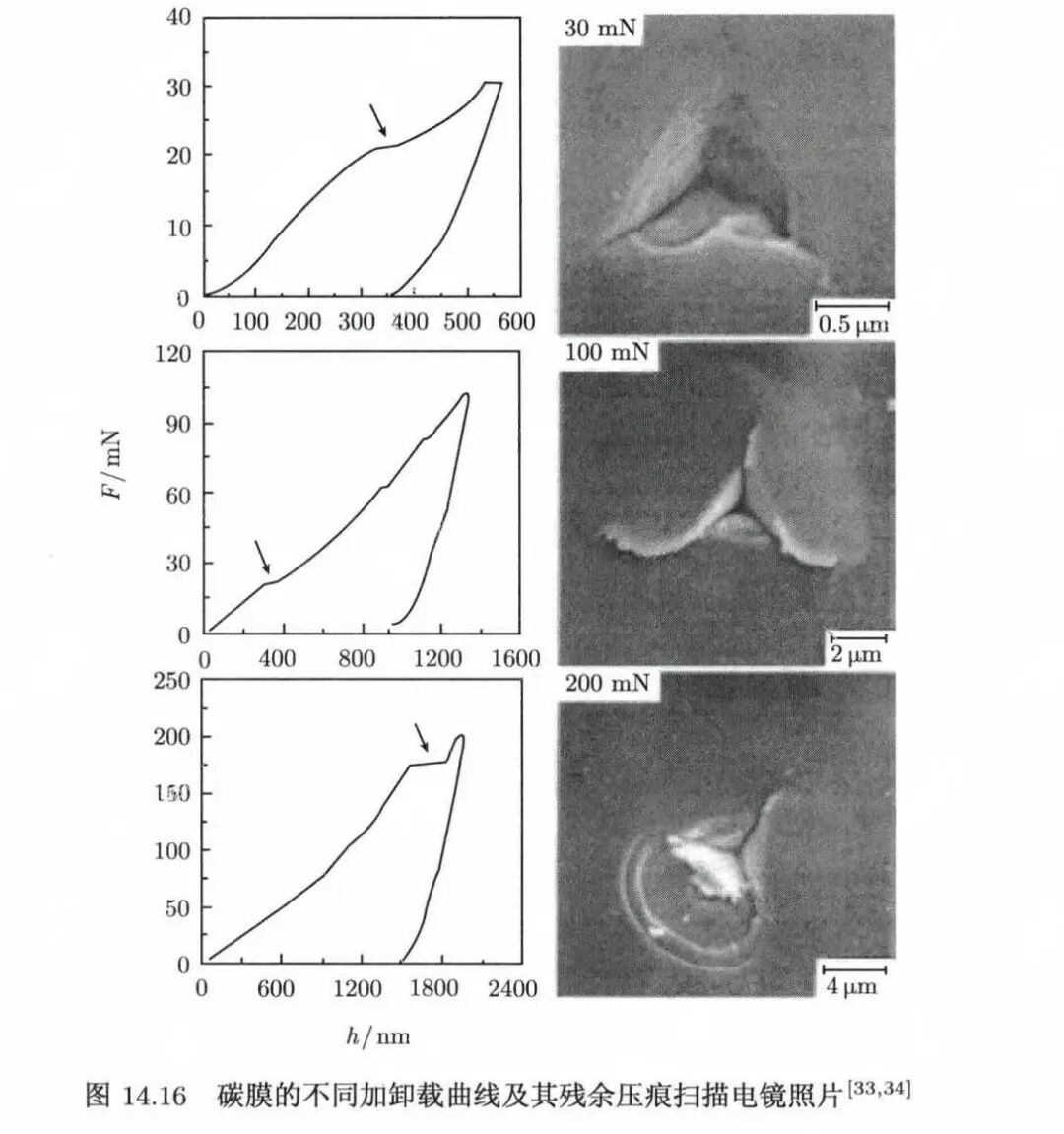

薄膜材料的加载突进和压入断裂 |  |

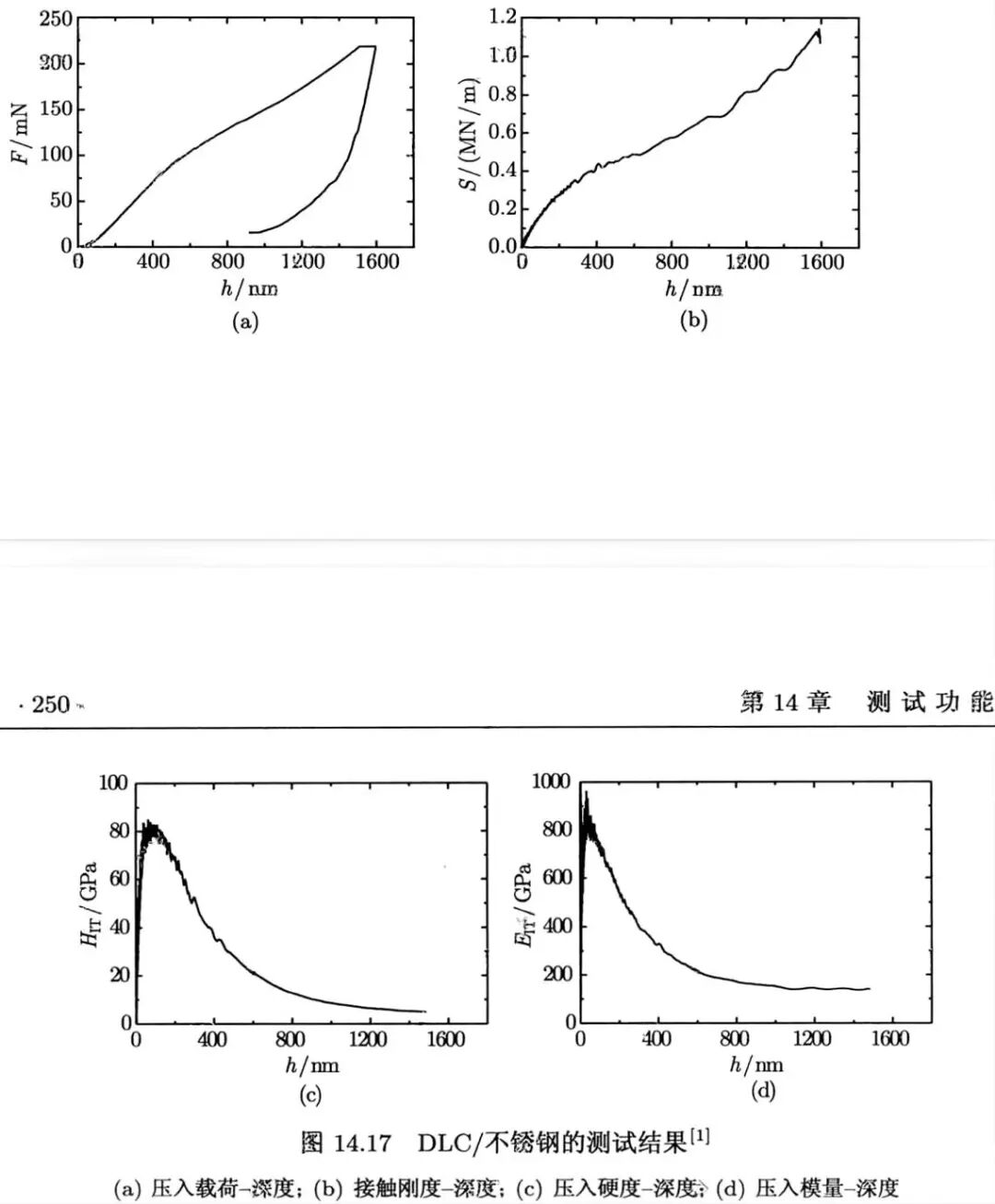

膜材和基材性质差异明显时的加卸载曲线 |  |

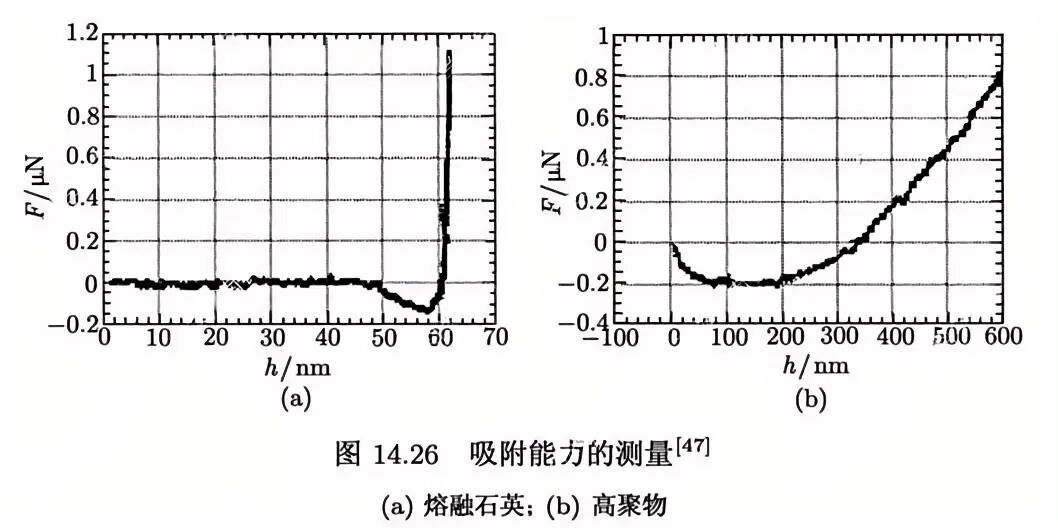

吸附方式 |  |
4. 表征平台
以上表征方法，为深入理解以PEEK/CF为代表的先进复合材料其“微观结构-力学性能”内在关联提供了强大且可靠的技术手段。它成功跨越了从纳米到微米的尺度鸿沟，实现了对纤维界面区、结晶相等关键微观组分的定量化、可视化力学解析，将材料设计与优化的依据推进至前所未有的微观层面。
目前，国高材分析测试中心已成功配备了包括台式纳米压痕仪、原子力显微镜及全套样品制备与偏光显微镜等表征设备，能够为客户提供从微观结构定位、多尺度力学性能精确测量到数据分析的全流程专业服务，助力攻克复合材料研发中的核心界面问题，为提升材料性能与可靠性提供扎实的数据基石。
