YJExchanger数据转换应用案例——Abaqus隧道开挖仿真ODB结果数据转换及后处理

• 云图处理流程繁琐，色卡选择有限，难以清晰呈现关键力学指标的分布特征
• 图形输出效果简陋单一，色彩过渡生硬，无法直接满足高水平学术论文或工程汇报的配图要求
• 数据可视化调整灵活性不足，难以突出核心研究区域的特征

传统的自主编程转换或开源程序转换方式存在显著局限：

1. 1. 自主编程对用户的编程技能与有限元专业知识储备要求较高，普通研究者难以快速掌握；
2. 2. 开源代码功能存在短板，仅能覆盖部分固定变量转换需求，面对用户自定义变量时适配难度大，严重制约科研效率。

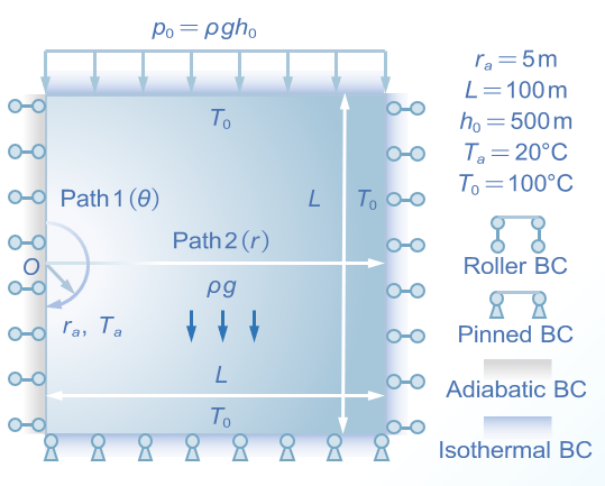

一、案例背景与仿真设置

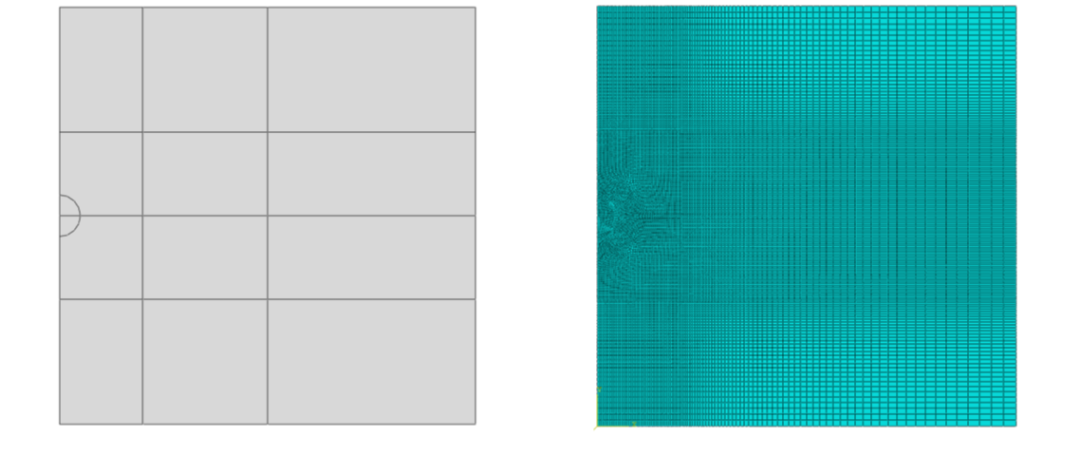

模型剖分（左）与网格划分（右）

二、YJExchanger格式转换流程

为将Abaqus结果导入Paraview进行深度后处理，我们使用YJExchanger三步完成数据格式转换：

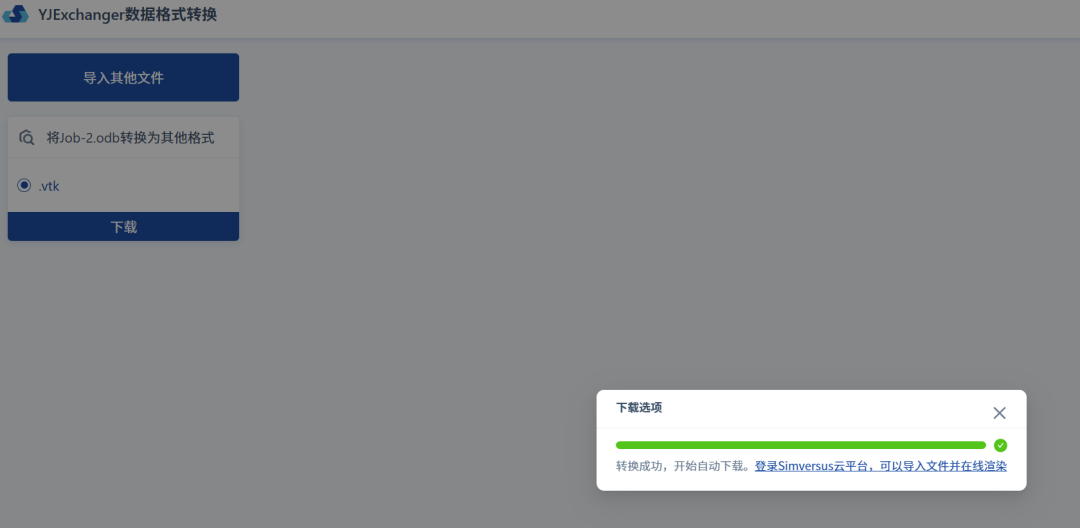

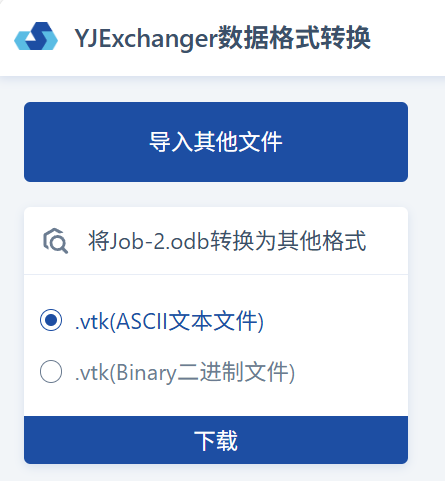

1. 上传文件：将Abaqus .odb结果文件直接拖拽至YJExchanger网页端，系统自动解析

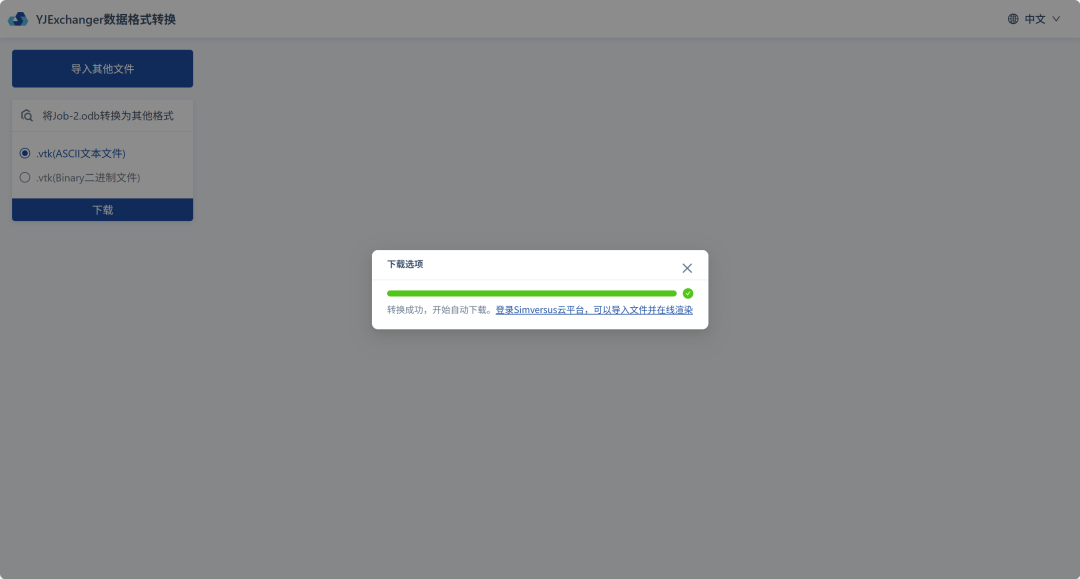

2. 选择输出格式：设定输出为.vtk格式，点击下载

3. 一键转换：系统自动解析数据并生成VTK格式文件

转换后的.vtk文件可直接导入Paraview，利用其丰富的后处理功能。

三、效果对比与分析

• 信息完整性：转换过程完整保留了节点、单元及结果数据，无信息损失

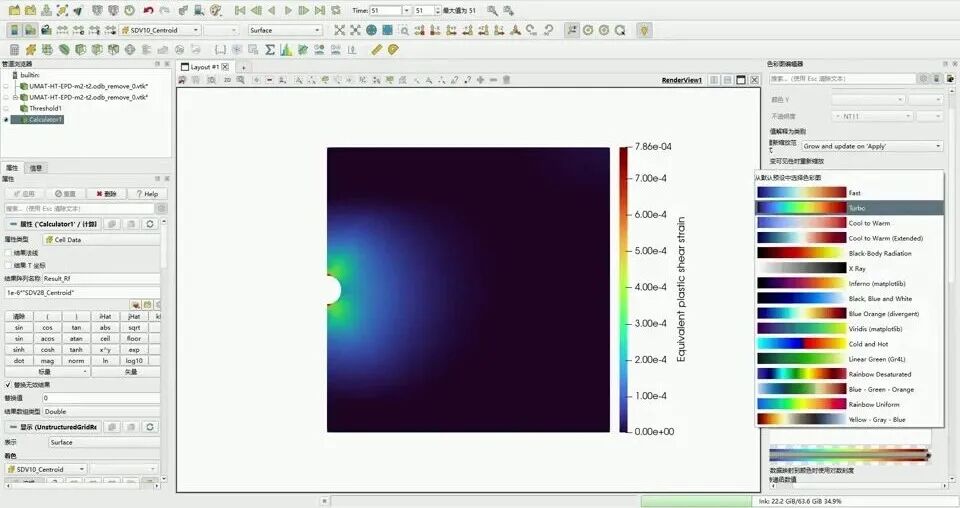

• 表达灵活性：Paraview中可自由调整显示区间，围岩应力、变形、塑性及损伤区等关键力学响应分布更清晰直观
• 成果专业性：图像美观度显著提升，色彩过渡自然，力学响应特征表达更清晰，能更好地支撑科研成果的呈现与论证

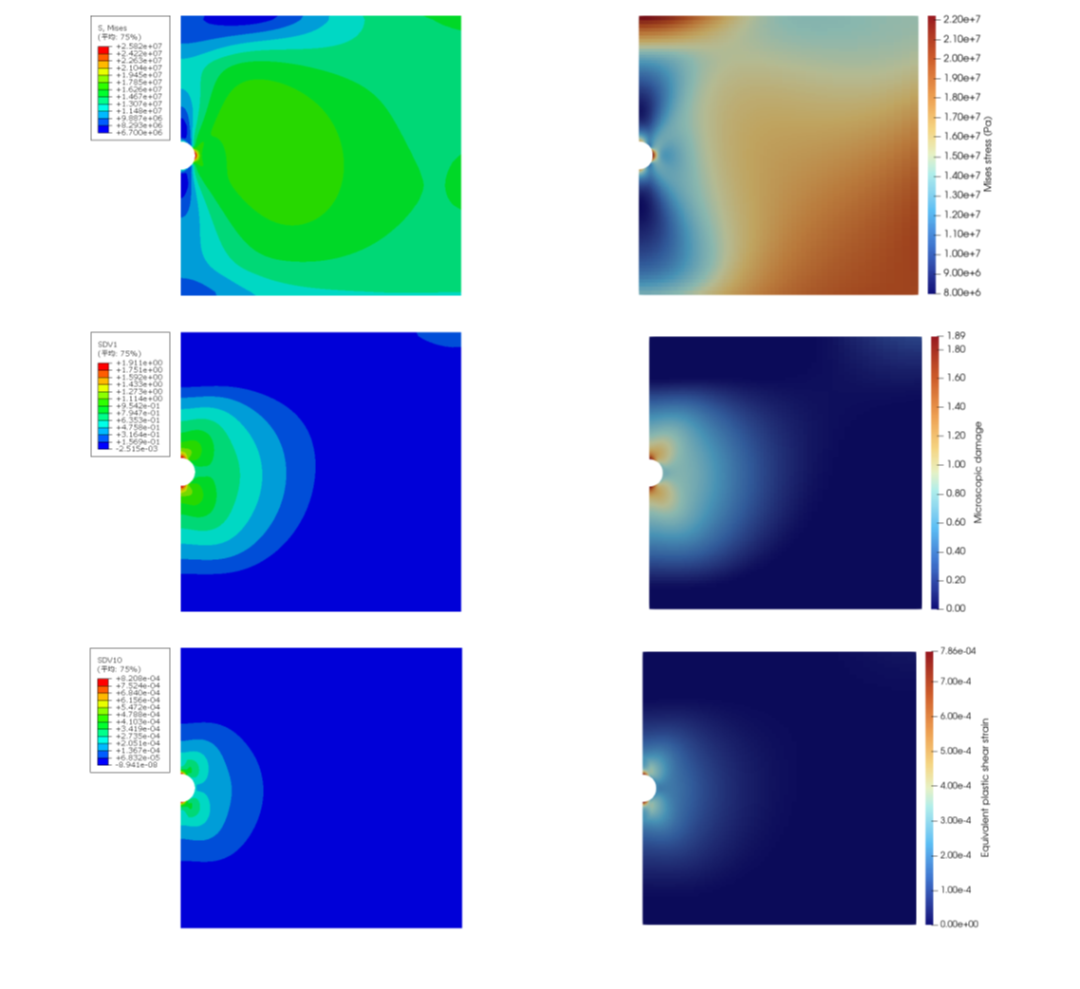

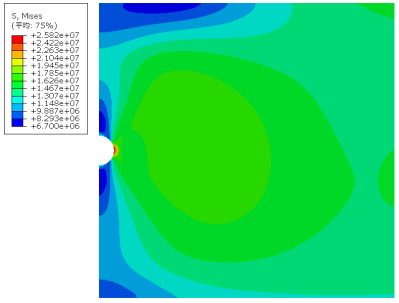

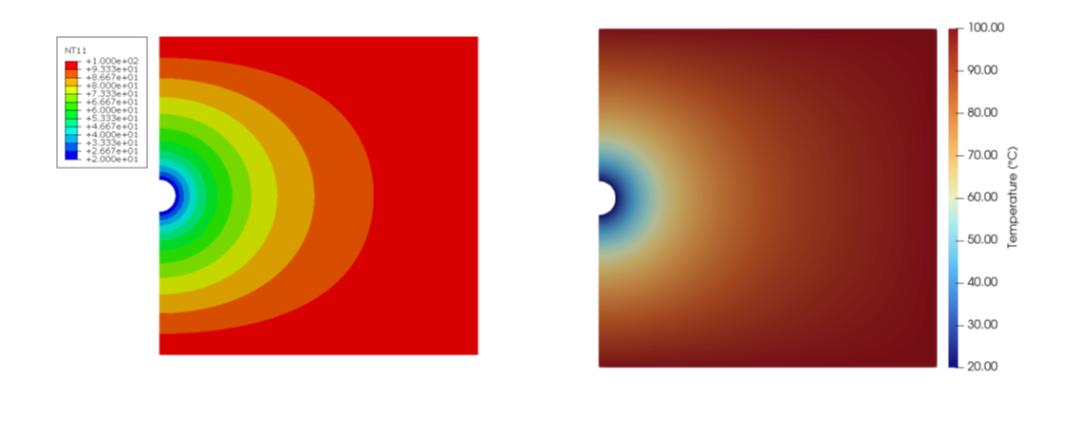

  Abaqus（左）和Paraview（右）可视化效果对比

四、结语

在本案例中，YJExchanger体现出以下实用特点：

1. 操作简便：全程在线操作，无需编程或复杂设置

2. 兼容性强：支持Abaqus、Ansys、Fluent等十余种主流CAE软件的结果格式

3. 数据保真：确保单元、节点及物理场数据完整传递

云境智仿一直致力于CAE相关前沿技术的探索与实践，如果您想进一步了解云境智仿的产品和服务，不用犹豫，请随时联系我们。
