EDEM作为离散元仿真软件，在颗粒物料运动行为模拟（如螺旋输送机内颗粒的输送、碰撞、摩擦等）方面具备独特优势，能精准捕捉颗粒与设备间的相互作用规律；而Hyperstudy是专业的优化设计平台，擅长多变量分析、试验设计（DOE）及响应面拟合等优化工作。

单一使用EDEM仅能完成特定参数下的仿真分析，无法高效探索多变量组合对目标性能的影响；仅依赖Hyperstudy则缺乏真实的物理仿真数据支撑，优化结果可信度不足。二者耦合可实现“物理仿真+参数优化”的闭环，既通过EDEM获取真实工况下的仿真数据，又借助Hyperstudy完成多目标、多变量的优化求解，大幅提升设计效率与方案可靠性。

本文以螺旋输送机转速和输送量为例，使用ALtair EDEM离散元软件详细分析具体步骤和方法，希望对学习者掌握EDEM离散元多物理分析能力有所帮助。本文涉及的模型和插件已经收录到我的视频课程《Altair EDEM离散元多物理场耦合方法及实战应用》，供学员使用，详情见后文。

01

EDEM分析应用场景有哪些

离散元EDEM分析适用工况包括：

1、设备性能优化：如螺旋输送机转速、安装角度对输送量的影响优化，破碎设备中转子转速与破碎效率的匹配优化等；

2、参数敏感性分析：探究颗粒属性（密度、粒径分布、摩擦系数）、设备结构参数（螺旋叶片螺距、料斗尺寸）对目标性能（输送效率、能耗、颗粒破损率）的敏感程度；

3、数据拟合与性能预测：基于实验数据或现场运行数据，通过耦合仿真拟合设备性能模型，实现老旧设备产量校准、新设备性能预测；

4、多目标优化设计：如在保证螺旋输送机输送量的同时，最小化设备能耗或颗粒磨损的多目标优化场景。

02

EDEM端核心操作流程



基础设置与几何导入

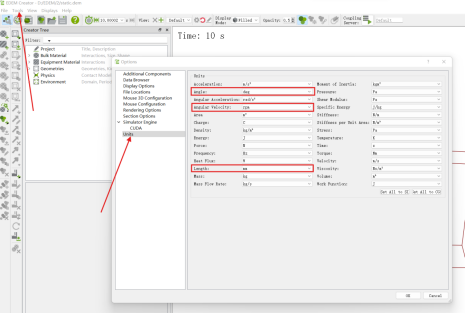

1、单位系统配置：通过“Tool”>“Option”>“Units”设置单位，角度单位为deg、角速度单位为rpm、长度单位为mm，确保与CAD模型及仿真需求一致；

2、几 何模型导入：右键点击“Geometries”选择“Import Geometry”，导入螺旋输送机完整CAD模型（格式为stl，文件名为screwaugercomplete.stl），导入时设置单位为Millimeters



物料与交互参数设置

1、颗粒物料定义：右键点击“Bulk Material”添加物料，重命名为“Particle Material”，设置泊松比0. 25 、密度2 500 kg/m³、剪切模量 1e8 Pa；

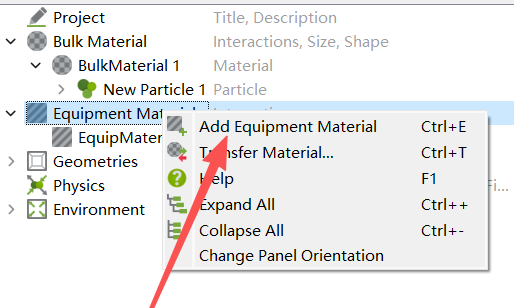

2、设备材料设置：添加设备材料，设置泊松比0.3、固体密度7300kg/m³、剪切模量7e+10Pa、杨氏模量1.82e+11Pa。

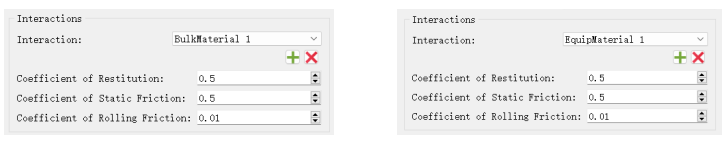

3、交互参数配置

（1）颗粒间交互：选择“Particle Material”间交互，恢复系数0. 5 、静摩擦系数0.5 5 、滚动摩擦系数0.01 （ 此部分参数需要标定得到，本文使用默认参数） ；

（2）颗粒-设备交互：选择“Particle Material”与“Steel”间交互，恢复系数0. 5 、静摩擦系数0.5、滚动摩擦系数0.01 （ 此部分参数需要标定得到，本文使用默认参数） ；

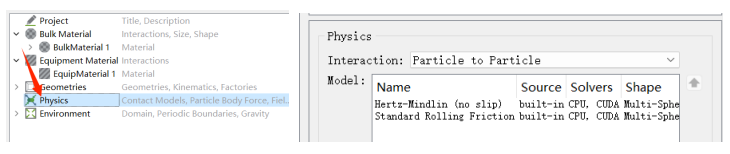

（3）接触模型：统一采用“Hertz-Mindlin (no slip)”基础模型与“Standard Rolling Friction”滚动摩擦模型。



运动与颗粒工厂定义

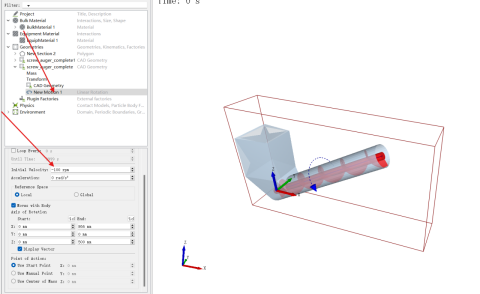

1、螺旋叶片运动设置：右键点击“screwblade”添加“Linear Rotation Kinematic”（线性旋转运动），设置起始时间0s、结束时间9999s、初始速度-100rpm（可作为后续优化变量）、加速度0deg/s²，旋转轴起点(0,0,0mm)、终点(866,0,500mm)，勾选“Display Vector”可视化旋转方向。

2、颗粒工厂创建：

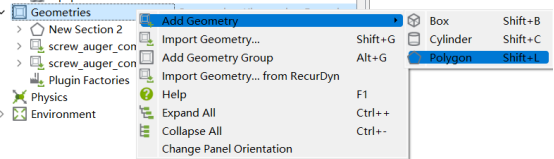

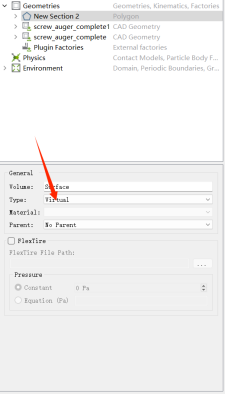

（1）右键点击“Geometries”添加“Polygon”（多边形），重命名为“factory_plate”，类型设为“Virtual”；

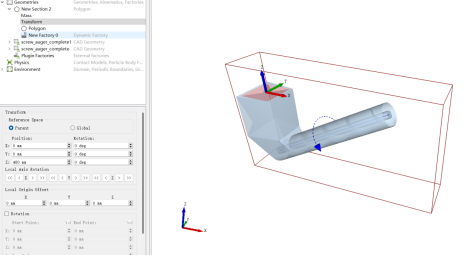

（2）通过“Transform”子选项将Z轴位置设为480mm（料斗顶部），“Polygon”子选项设置边长200mm×200mm；

（3）为“factory_plate”添加“Dynamic”类型工厂，设置总颗粒数 2 00、生成速率 2 00个/秒、起始时间1e-12s，颗粒初始Z方向速度-2m/s（向料斗底部运动） 。（ 本文只是演示，颗粒属性和数目可以根据实际情况施加）



仿真域与求解参数设置

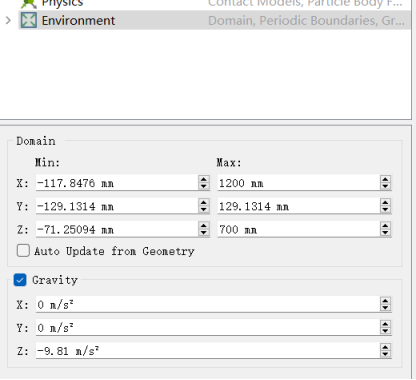

（1）仿真域配置：取消“Environment”中“Auto Update From Geometry”勾选 ， 仿真域设置要比几何稍大一些，防止出现颗粒没被统计；

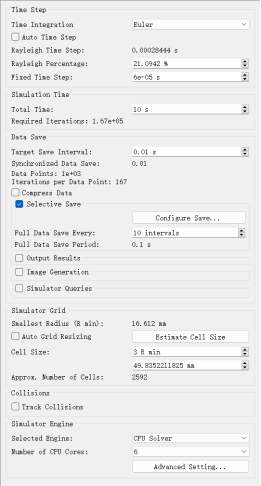

（2）求解器参数：

时间设置： 使用rayleigh time step,20%~30%之间取值 ，总仿真时间10s，目标保存间隔0.01s；

网格设置：单元格大小设为3Rmin（最小颗粒半径），平衡仿真性能与计算精度； 是否需要压缩数据和求解处理器选择可以根据个人兴趣设置；



数据导出配置（关键耦合接口）

1、创建统计域：Setup Selection右键创建Bin统计域；

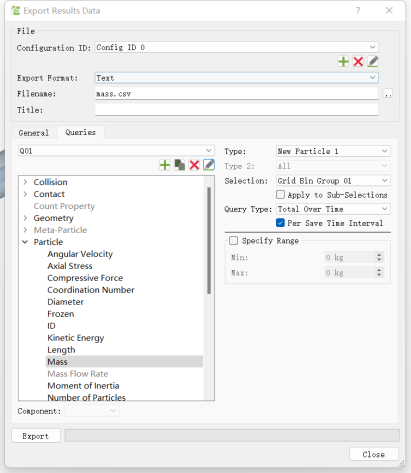

2、导出 统计域内的10秒内流出的总质量 ：选择“File”>“Export”>“Result Data”，新建配置，导出格式设为“Text”（.csv格式，便于Hyperstudy读取），文件命名为“ mass.csv ”，保存至耦合项目文件夹；

03

Hyperstudy端优化操作流程



项目初始化与文件导入

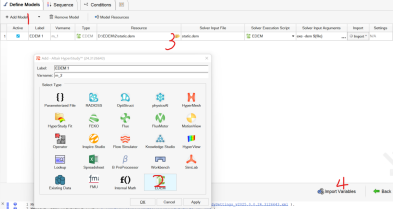

启动Hyperstudy，新建项目并选择 Add Model,选择EDEM模型，然后选择EDEM之前保存的模型，然后点击import variables；



变量与目标定义

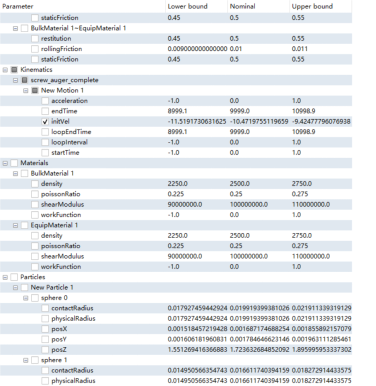

1、设计变量设置：选择螺旋输送机转速作为优化变量（对应EDEM中螺旋叶片初始速度 ,hyperstudy采用rad/s ），根据实际工况设定变化范围（如-50rpm~-150rpm，负号表示旋转方向 ,hyperstudy默认取上下限的10% ）；若需多变量优化，可新增颗粒粒径、设备安装角度等变量，分别设置合理取值范围。

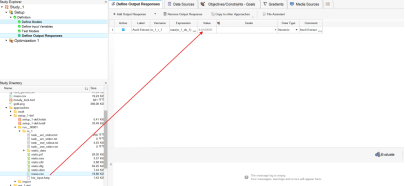

2、目标函数定义：将EDEM导出的“输送量”（ 总时间内的bin统计域内的总质量 ）作为核心目标值， 则hyperstudy内的模型建立完毕，在此之后，可以进行DOE分析以及响应面拟合、优化等各种分析 ；



优化方案配置与运行

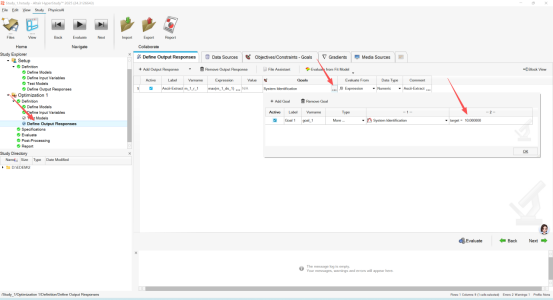

优化目标设置：在优化创建后，一直点击下一步，跳转到定义输出响应，将优化目标定义为10kg,也即是将之前10秒内统计域Bin中的总质量，现在要求达到10kg,求出10kg对应的转速是多少；

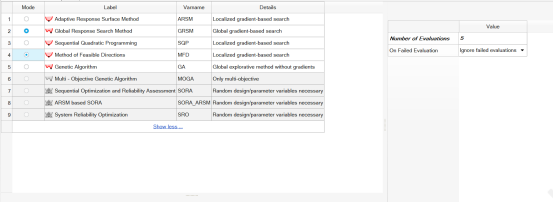

优化算法选择：根据优化目标类型选择算法 ， 本次选择GRSM算法，选择计算次数为5次，对于不同的工况，所需要的计算次数不同，计算次数越多越精准；

执行优化计算：启动Hyperstudy优化流程，软件将自动调用EDEM执行各样本点的仿真计算，提取目标数据并基于代理模型迭代优化，直至找到最优解。



结果分析与验证

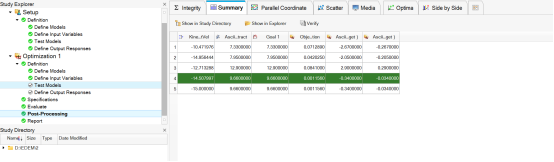

优化结果可视化：通过Hyperstudy的 Post-Processing的Summary模块，可以看到之前求解的迭代信息，满足要求的会绿色高亮，满足优化要求，在本文中，意味着想要在10秒内螺旋输送机的输送质量为10kg，需要达到14.5rad/s，也即转速需要达到139rpm ；

04

EDEM离散元多物理场耦合实战

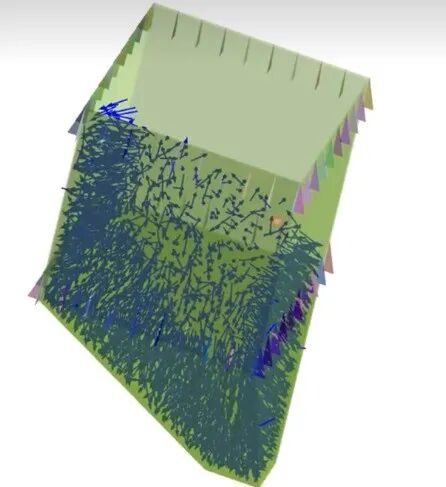

除了以上的应用外，Hyperstudy可以将EDEM的软件功能予以很大范围的提高，提升EDEM在物料仿真中的作用：

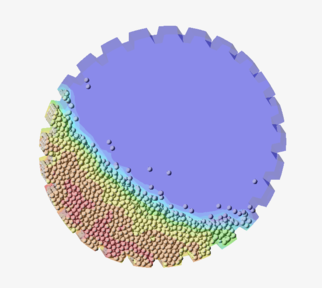

1、物料加工设备优化：如Tavares破碎模型的实验数据仿真拟合，通过耦合仿真校准破碎模型参数，提升破碎效率预测精度；

2、老旧设备升级改造：基于现场运行数据，通过耦合仿真拟合老旧螺旋输送机的产量-转速关系，制定针对性的升级方案（如调整转速、更换叶片），提升设备产能；

3、新设备研发设计：在新设备定型前，通过耦合仿真探索结构参数（如螺旋叶片螺距、料斗容积）、物料属性对性能的影响，缩短研发周期、降低试验成本；

4、非接触零件性能优化：如螺旋输送机轴承、轴系等非接触零件，结合EDEM仿真得到的载荷数据，通过Hyperstudy优化零件结构参数，提升力学性能与疲劳寿命。
