04 基础知识 | Y+应该取多少?

6月前浏览602

前面几篇文章探讨了网格、时间步长和计算域对计算结果的影响。这篇文章带大家了解一下边界层理论与壁面处理问题,并进一步讲解Y+的取值,并带来相关湍流模型的Y+取值速查表。边界层与Y+的问题非常繁琐,本文已尽可能精简介绍(如有错误,请各位指正)

1 边界层理论

    1.1 边界层定义:

按照百科介绍:边界层是高雷诺数绕流中紧贴物面的粘性力不可忽略的流动薄层,又称流动边界层、附面层。这个概念由近代流体力学奠基人,德国人Ludwig Prandtl于(普朗特)1904年首先提出。从那时起,边界层研究就成为流体力学中的一个重要课题和领域。

    1.2 边界层分类:

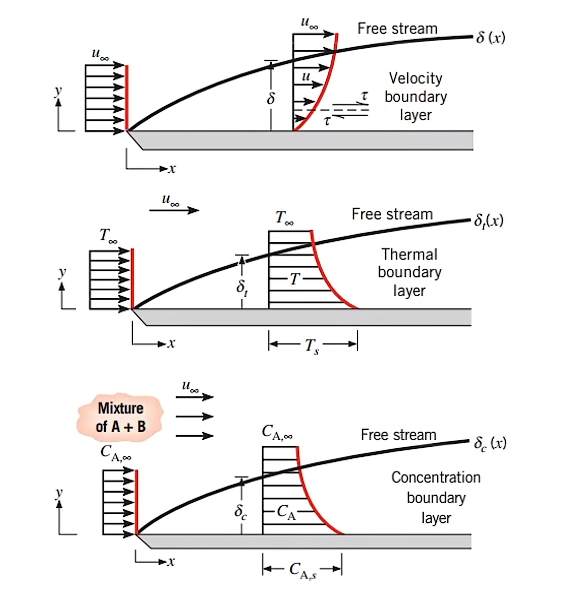

边界层可分为速度边界层、温度边界层和浓度边界层,本文重点介绍速度边界层。

2 Y+是什么

在正式开始之前,我们需要搞清楚Y+是什么,它和边界层高度有什么关系?

2.1 如何计算Y+

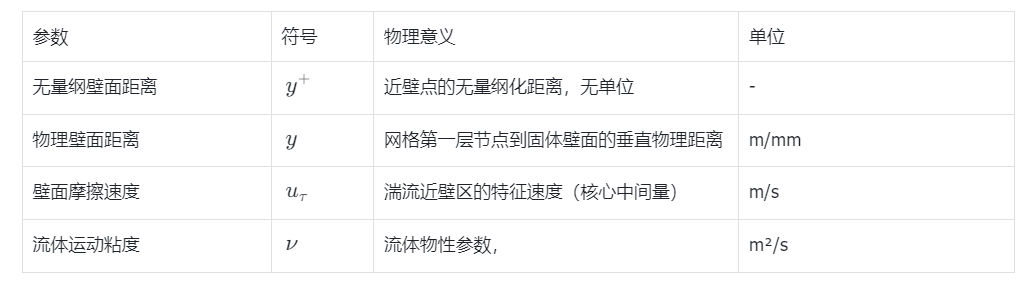

y⁺是描述湍流边界层近壁点到壁面物理距离的无量纲数,其核心计算公式:


看到这个公式,我们就可以非常清楚:y+和边界层高度大家可以认为毫无关系,但是与网格第一层节点到固体壁面的垂直物理距离(第一层边界层高度)息息相关因此我们可以通过改变第一层网格高度来改变Y+的数值。

2.2 y+的作用是什么

1. 对理论而言,y+是划分湍流边界层三区域的量化标准;

2.对工程模拟而言,y+是判断网格合理性、选择壁面函数/壁面解析法的核心依据,CFD中近壁处理的所有操作均围绕“让y⁺落在目标范围”展开。

3.说到这里,就会有读者问,那壁面函数和壁面解析法又是什么?边界层三区域又是什么?这一部分我们将在下节展开讲解。

3 近壁区处理

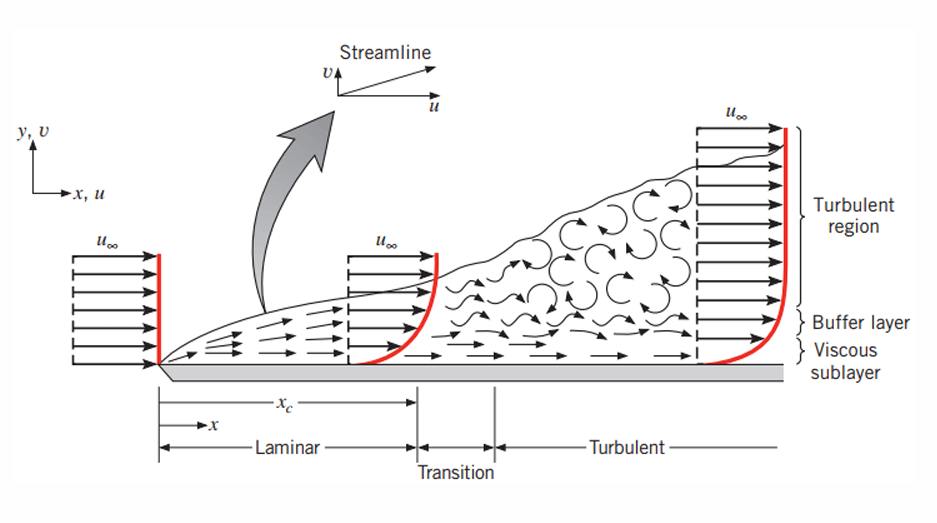

从速度边界层示意图可以看出,在边界层内会产生非常大的梯度变化,在仿真计算中,为了获得精确的计算结果,必须对该区域进行网格加密,只有网格加密才能够捕捉到更多的流场细节,从而获得更为准确的结果,但随着网格的加密,总会出现计算资源匮乏与网格质量下降的问题,因此衍生出近壁速度分布律的概念。

3.1 近壁速度分布律

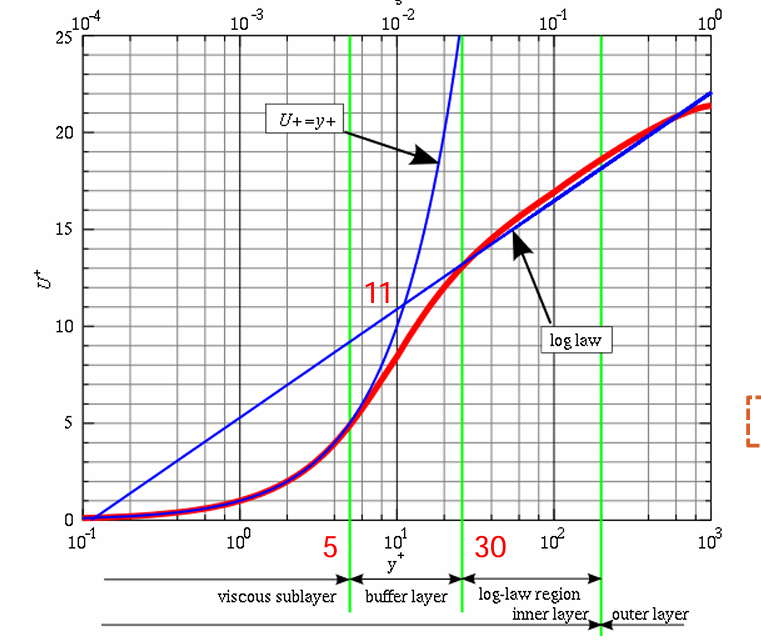

通过相关的实验,人们对边界层内的物理量展开了研究,形成了近壁速度分布律,并直接将该规律导入到仿真计算中,从而达到减少网格的目的。相关实验与分布律结果如下:

通过对边界层的研究,有关学者将边界层分为三个区域,分别为粘性底层、缓冲层、湍流核心区,也是近壁流场的经典分层结构,各区域的主导作用力、流动特征、速度分布规律差异显著,且从壁面到主流区呈现粘性主导→粘滞与湍流共同作用→湍流主导的渐变规律,这也是壁面函数、壁面解析法处理近壁区的核心依据。

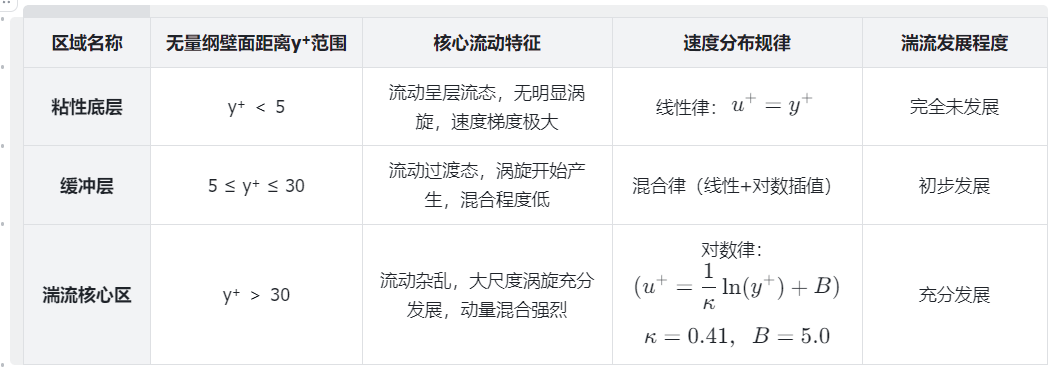

下表也对三个区域得区别展开汇总:

通过该表,我们可以发现,只要获得了相关的Y+值,我们便可以通过速度分布律对相应的细节进行捕捉,从而绕过大量的网格计算。

3.2 近壁区处理方法

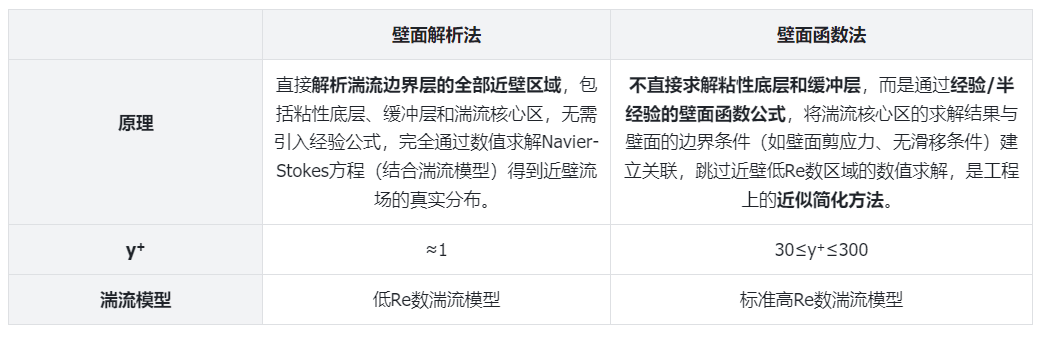

在上文中,我们提到只要获得相关的Y+值,就直接通过相关规律进行细节捕捉并绕过大量网格计算的方法,恰巧fluent中提供了壁面函数法进行实现(先射箭后画靶式介绍)。因此在fluent近壁面的处理中存在壁面解析法和壁面函数法两种。

4 Y+速查表

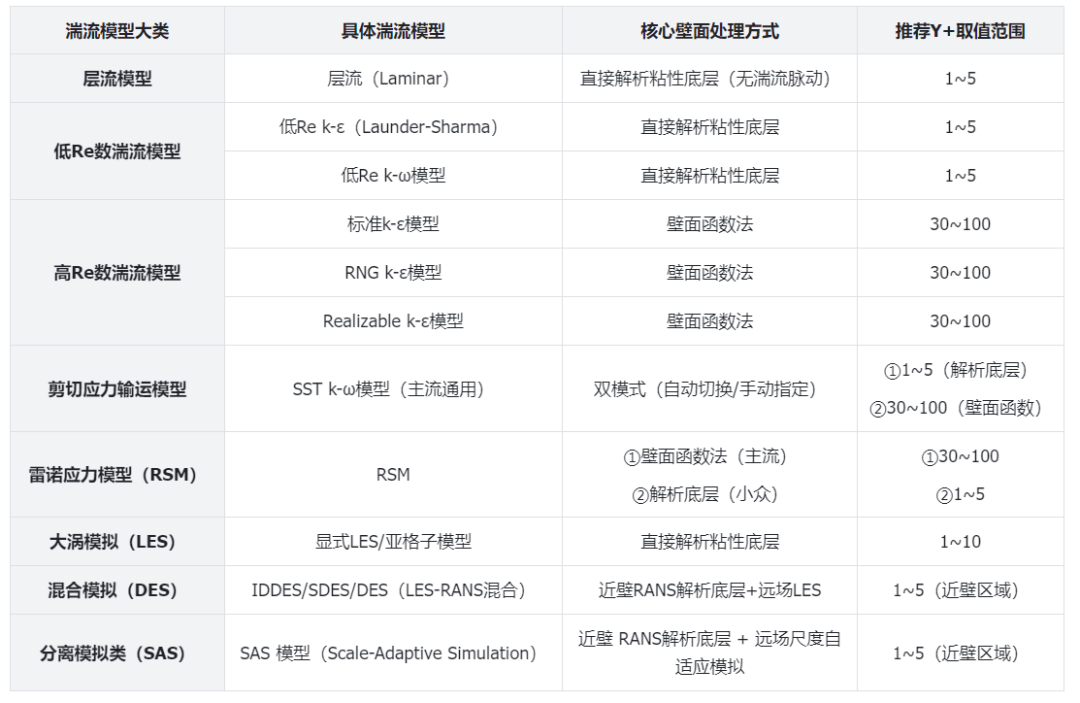

    通过上文的介绍,我相信大家已经清楚了:壁面解析法需要的Y+是1,壁面函数法需要的Y+要大于30,因此我们可以直接建立一套速查体系,针对不同的湍流模型查找我们想要的Y+,我建议大家直接收藏。

5 边界层高度

在确定了Y+之后,在Y+是什么的时候,我们讲过,Y+和第一层网格的高度息息相  关,因此为了得到我们想要的Y+,需要对第一层网格高度进行确定。

5.1 边界层高度计算器

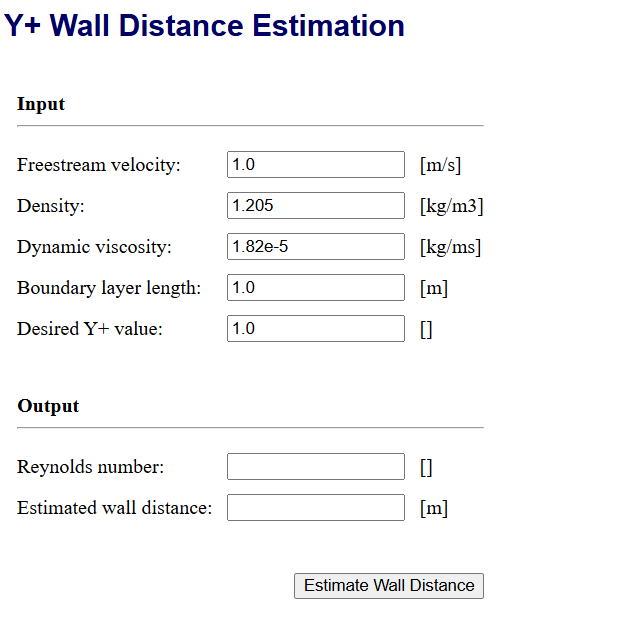

    此处带来了一个简单便捷的边界层计算工具,只需要将所需的输入参数确认,即可得到所需要的边界层高度https://www.cfd-online.com/Tools/yplus.php

    注意,不能完全依赖计算得到的第一层边界层高度,需要进行验证,验证步骤如下:

1、使用该高度展开仿真计算

2、对收敛后的Y+进行检测

3、若此时Y+为10,可将高度减半,重新进行计算

4、继续查看收敛后的Y+值,按照经验此时应该为

5,可以满足要求。

    这里有一个小技巧:Y+和第一层边界层高度负相关,Y+想减小一倍,高度就要增加一倍,可以帮助迅速获得需要的Y+。

5.2 边界层网格划分

这一部分也需要大量篇幅讲解,因此先不展开叙述,后续有时间再讲
