前期回顾

CST EMC仿真 | 基于CST的金属化聚丙烯薄膜电容的建模和仿真（一）

今天我们继续通过CST来实现金属化聚丙烯薄膜电容的仿真。

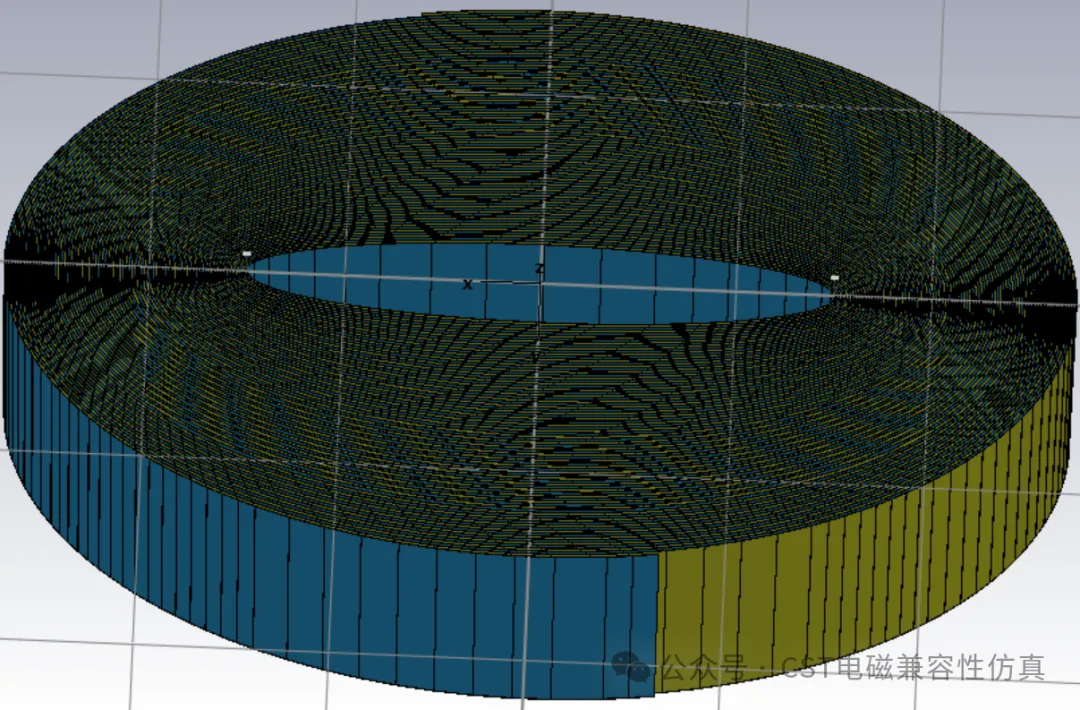

铝电极模型

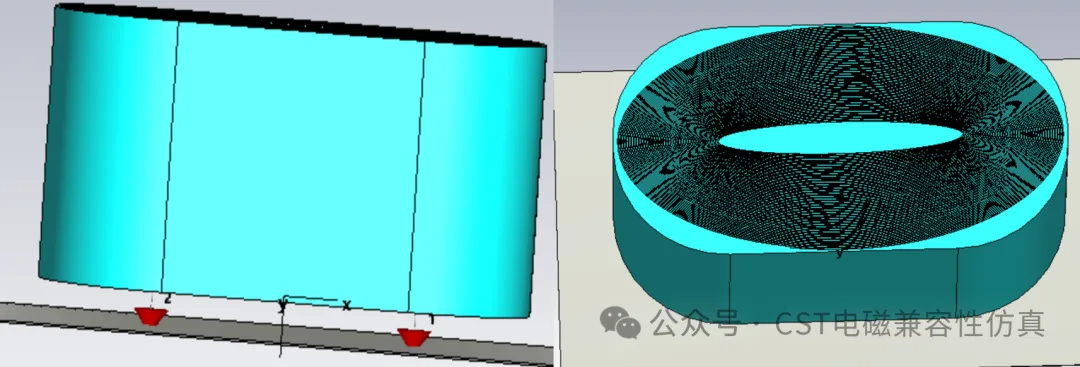

整个金属化聚丙烯薄膜电容仿真模型

理论计算

我们先来理论计算下这个平板电容的容值，平板电容的计算公式如下：

其中，ε₀为真空介电常数,ε为相对介电常数,S为极板正对面积,d为极板间距。

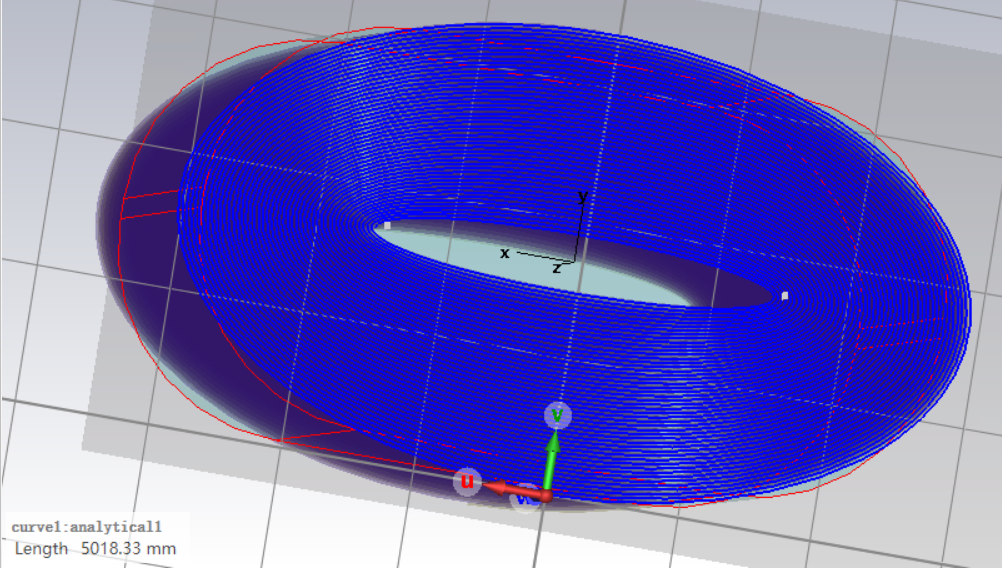

如图，电极总长度是5018mm，高度27mm，电极间距0.157mm

计算得出这个电容值是42.778nF

仿真结果

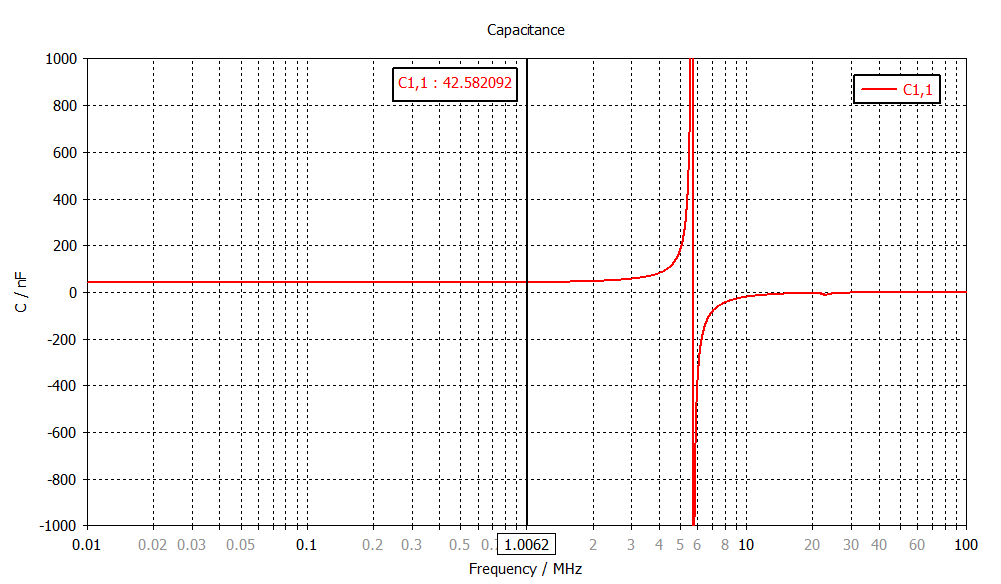

CST的仿真结果如图所示

从结果看1MHz以下，电容值是42.582nF，误差小于1%，注：电容高频段主要是受电容的杂散电感阻抗影响更大。

本文总结

本文介绍了如何通过CST来实现金属化聚丙烯薄膜电容的仿真。并且对比了理论计算结果，其仿真结果和理论结算误差很小，仿真可靠。但是实际仿真中不建议这样建模，会导致CST刨分网格困难和出错。
