橡胶材料特性如何决定DAMPER性能？一文看懂TMD背后的“隐形力量”
今天，我们就来聊聊：橡胶材料特性，是如何影响DAMPER性能的？
一、TMD是什么？为什么它对频率这么“敏感”？

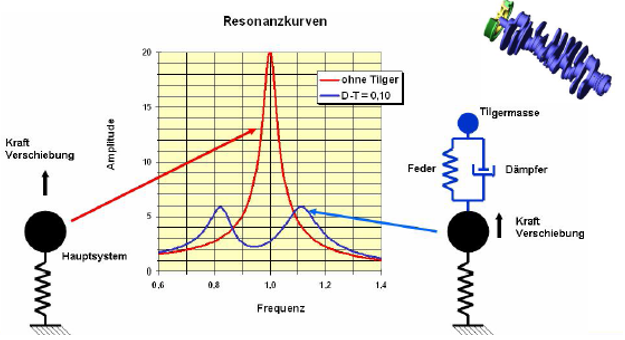

TMD是一种附加在主体结构上的振动控制系统，通过自身振动来“吸收”主结构的能量，从而达到减振目的。
它的工作原理决定了：TMD的固有频率必须非常精准，通常要求误差控制在±5%~±10%之间。频率一旦偏差，减振效果就会大打折扣，甚至“帮倒忙”。
而TMD的固有频率，主要由橡胶材料的动刚度决定。因此，橡胶的性能，直接决定了TMD的“命运”。
二、橡胶不是“橡皮”！它的动态性能受哪些因素影响？
橡胶材料的动态性能并不是一成不变的，它会受到以下几个关键因素的影响：
1. 配方体系：硬度、胶种、含胶率、回弹性
橡胶硬度越高，杨氏模量越大，TMD的固有频率也随之升高。
不同胶种（如NR、BR等）对温度、频率的敏感性差异显著。
含胶率和回弹性也会影响能量损耗和频率稳定性。

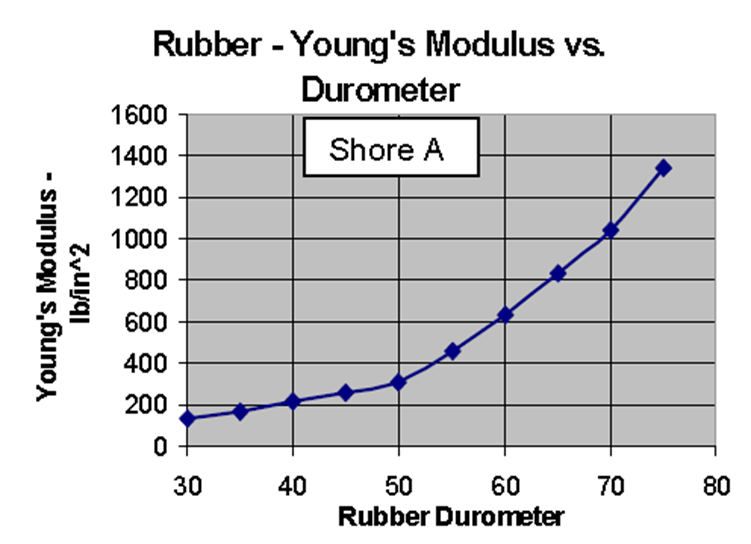

橡胶材料的杨氏模量随橡胶硬度增加而增加，橡胶材料的硬度和阻尼特性直接决定了TMD的固有频率大小
2. 环境温度：橡胶的“天敌”

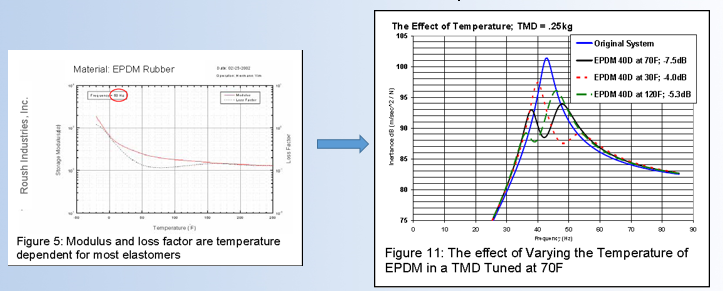

橡胶的动态模量和损耗因子对温度非常敏感。

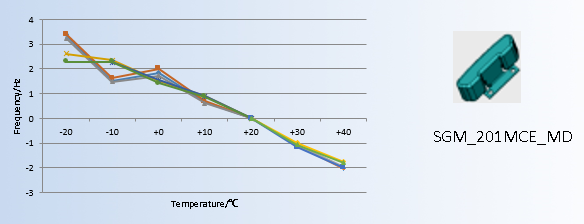

以SGM-201MCE-MD型号为例：环境温度每升高10℃，固有频率下降约1Hz。
这意味着，夏天和冬天，同一个TMD的表现可能完全不同！
3. 测试条件：频率与幅值的双重考验
频率越高，橡胶模量越大；
幅值越大，剪切模量反而下降，高硬度橡胶尤为明显；
这会导致TMD在实际工况下，共振频率向低频偏移，影响减振效果。

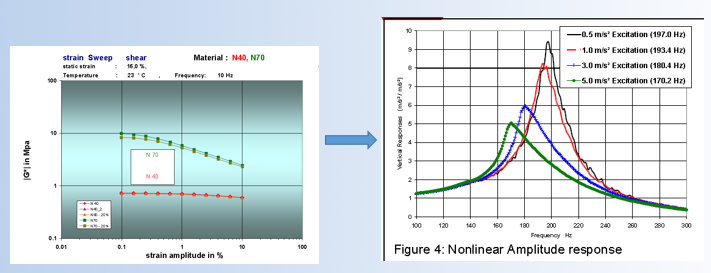

动态测试应变幅值增加，橡胶剪切模量降低，高硬度橡胶相比于低硬度降低更加明显；对应于Damper，幅值越大，其共振频率点会移向低频。

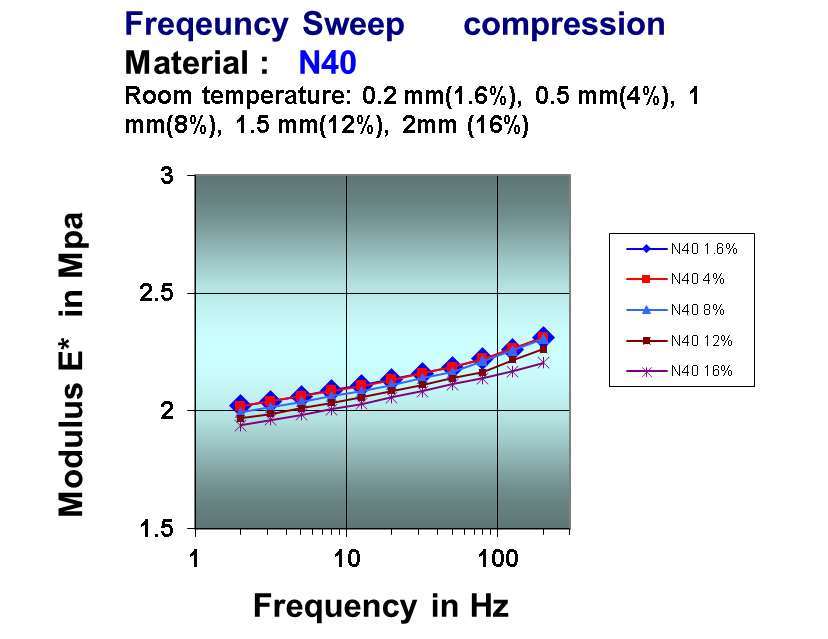

此图显示了橡胶材料的动态模量和测试频率的关系，橡胶材料的模量随频率的增加而增加。
三、从实验室到量产：橡胶“稳定”有多难？
你可能想不到，刚硫化出来的橡胶，性能并不稳定！
在硫化后的初期，橡胶的动静态性能波动较大，通常需要停放约200小时才能趋于稳定。因此，TMD在出厂前必须经过充分停放和测试，确保性能达标。
四、案例对比：NR vs NR+BR，谁更“稳”？
以SGM-201MCE-MD为例，我们对比了两种配方：
可以看出，NR+BR并用体系在温度变化下的频率漂移更小，更适合用于温度波动较大的应用场景。
五、写在最后：橡胶虽小，作用巨大
TMD的性能，表面上取决于结构设计，实则深藏在那块不起眼的橡胶里。从配方设计到硫化工艺，从温度控制到测试条件，每一个环节都可能影响最终的减振效果。
未来，随着新能源汽车、智能驾驶的发展，对NVH（噪声、振动与声振粗糙度）的要求将越来越高。橡胶材料的精细化、稳定化、智能化，将成为TMD技术突破的关键方向。
📌 结语：
别小看那一块橡胶，它可能是你车里“最安静”的英雄。
【免责声明】本文参考自网络，版权归原作者所有，仅用于学习等，对文中观点判断均保持中立，若您认为文中来源标注与事实不符，若有涉及版权等请告知，将及时修订删除，谢谢大家的关注
来源：汽车NVH云讲堂
