ABAQUS焊缝疲劳寿命计算
前言
这篇文章记录下自己这几天的网上冲浪学习内容，焊接部件的焊缝疲劳分析，先使用abaqus分析，然后用fe-safe来进行疲劳计算。
01
abaqus模型设置和计算

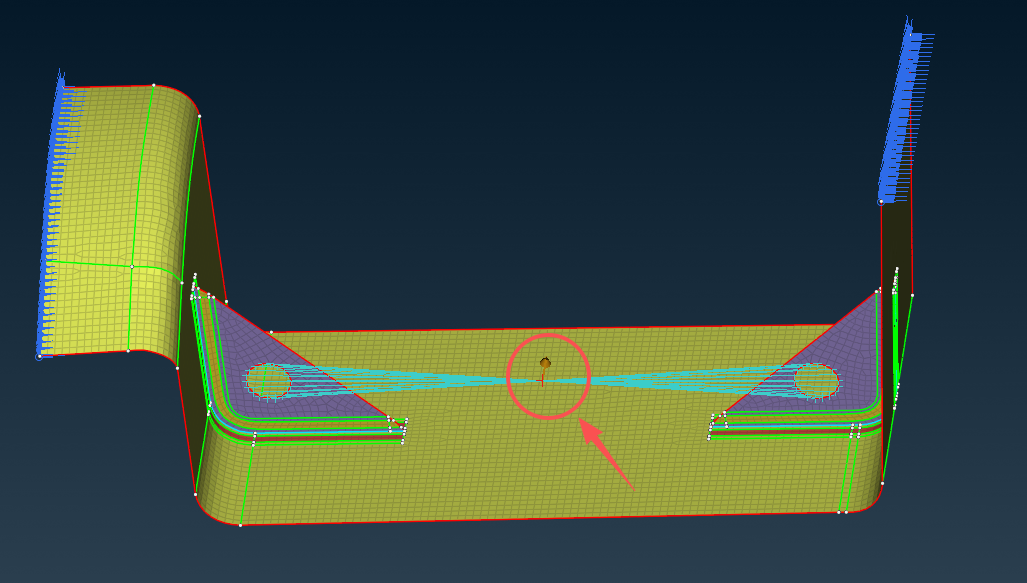

模型很简单，单位：毫米吨秒,一块3mm厚的黄色钣金上焊接了两个紫色的厚度为2mm的钣金件。
两个孔用coupling抓起来，施加一个200N的力，然后用隐式计算算出结果。

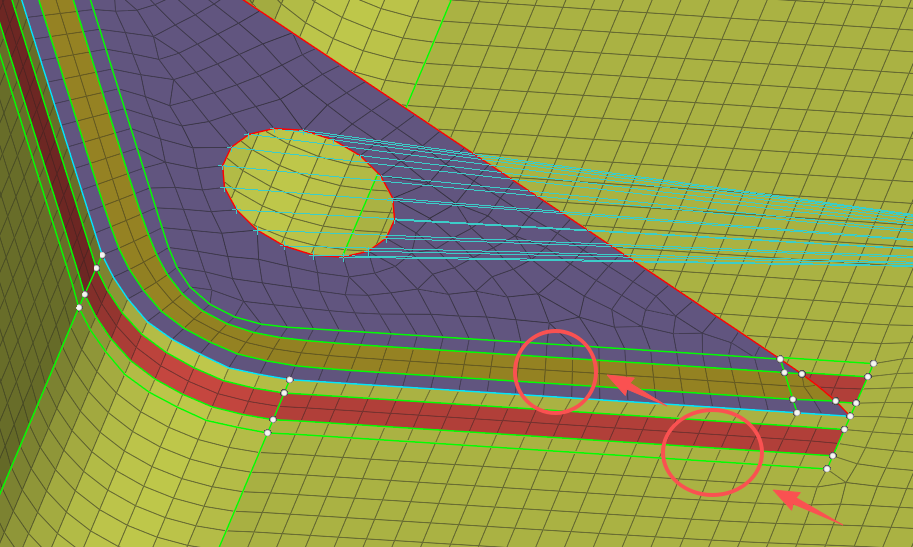

焊接的钣金使用共节点连接，应力评估线的高度为钣金厚度的一半加上焊缝高度，平均为四层网格，中间两层进行疲劳分析来判断疲劳寿命。

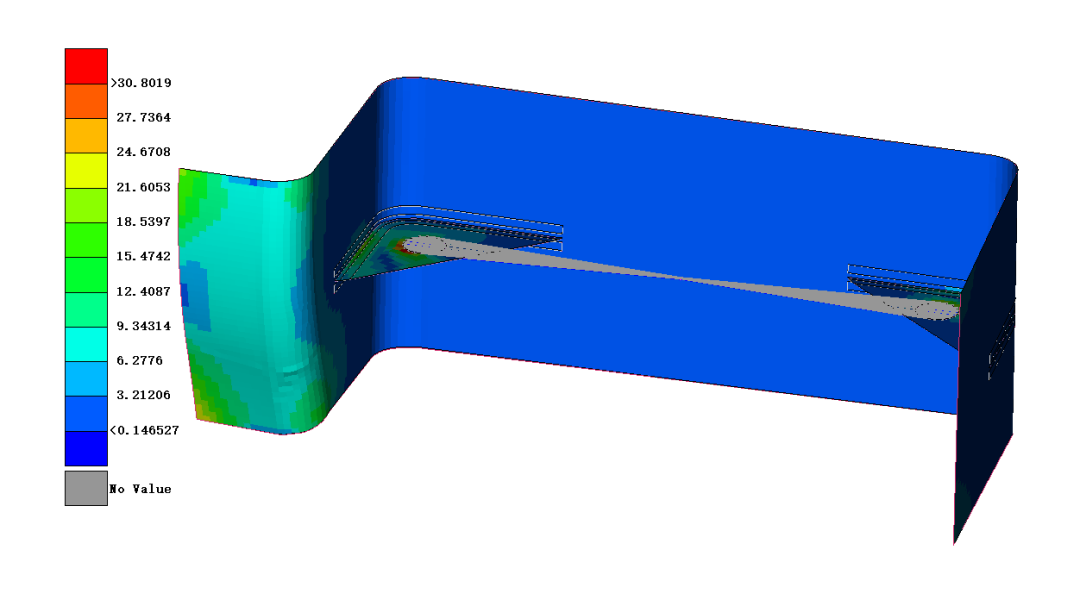

分析结果如下：
下面我们看看这个力上下往复施加多少次，这个焊缝会失效
02
fe-safe疲劳分析设置

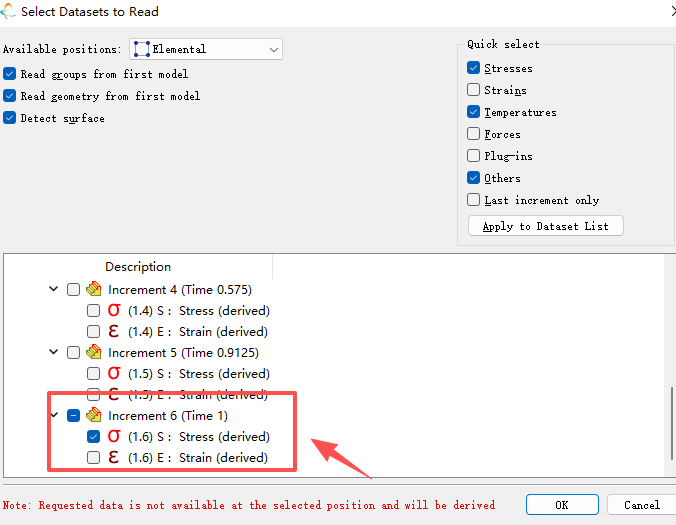

只需要导入计算odb结果的最后一步结果的应力状态即可

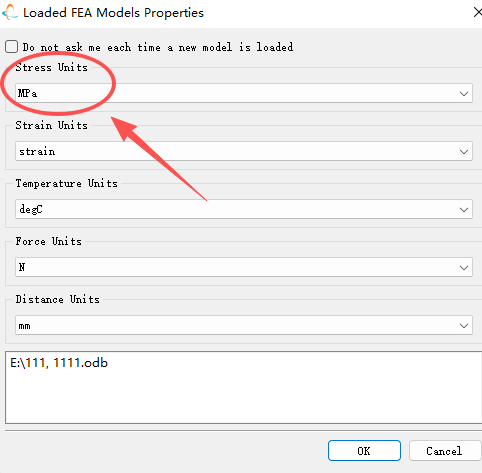

单位要选择和计算结果一致

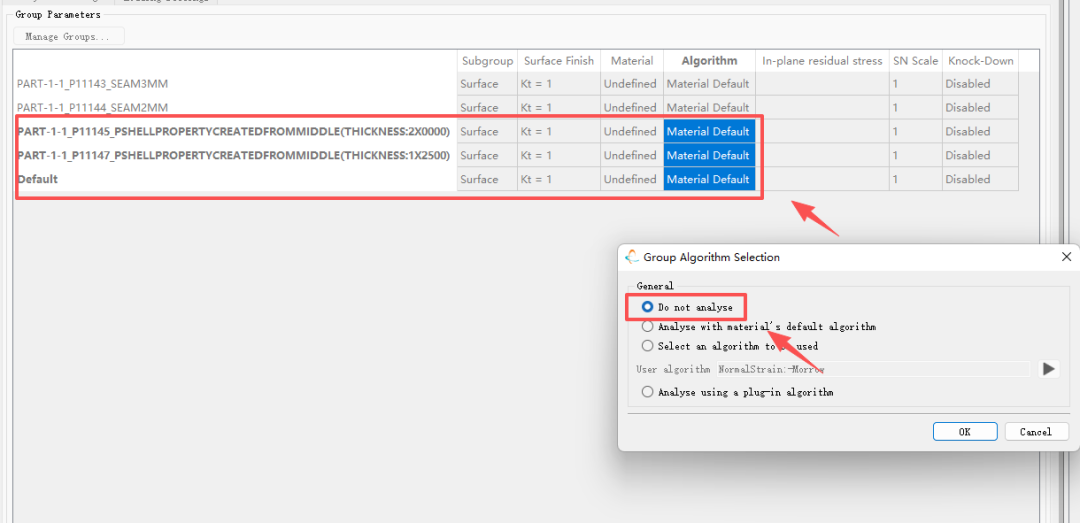

只分析焊缝，其他的不进行分析

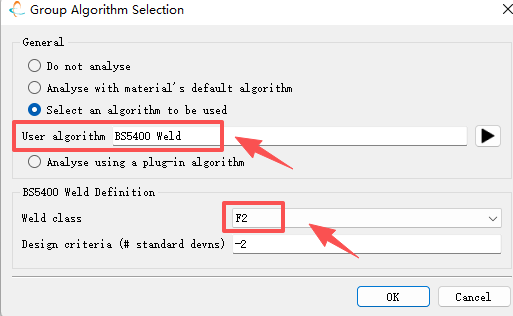

焊缝的算法都采用BS5400，下面选择F2

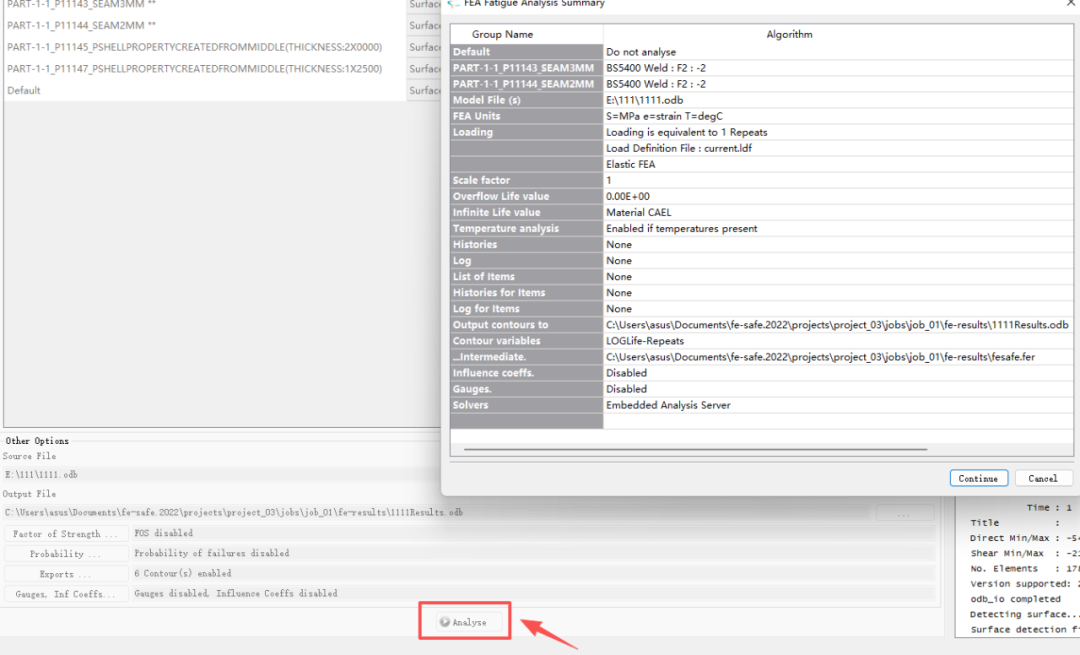

剩下的点击分析即可
疲劳计算结果如下：

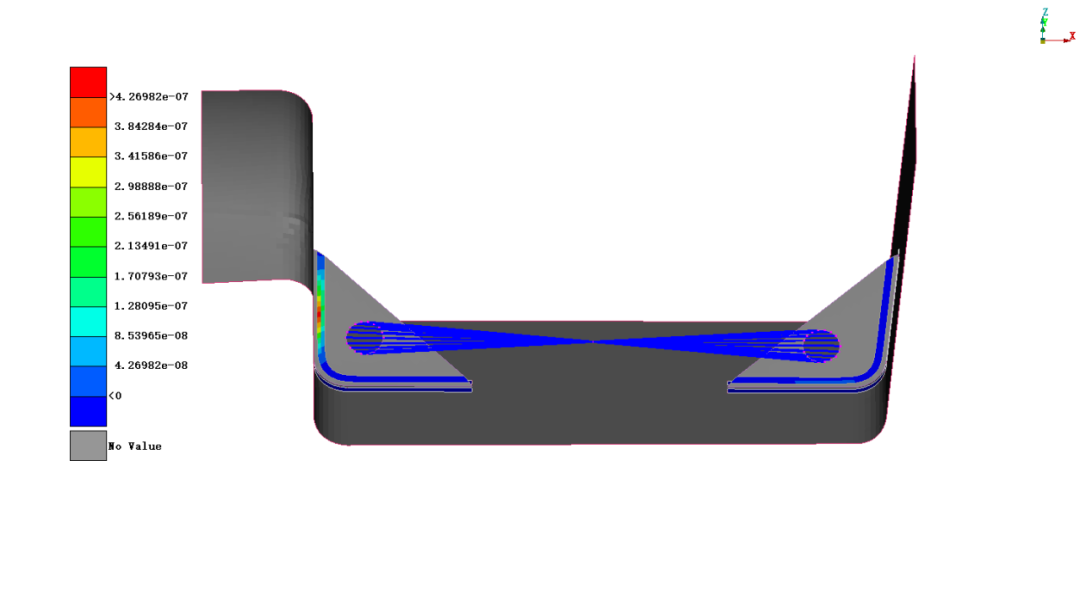

（损伤值）

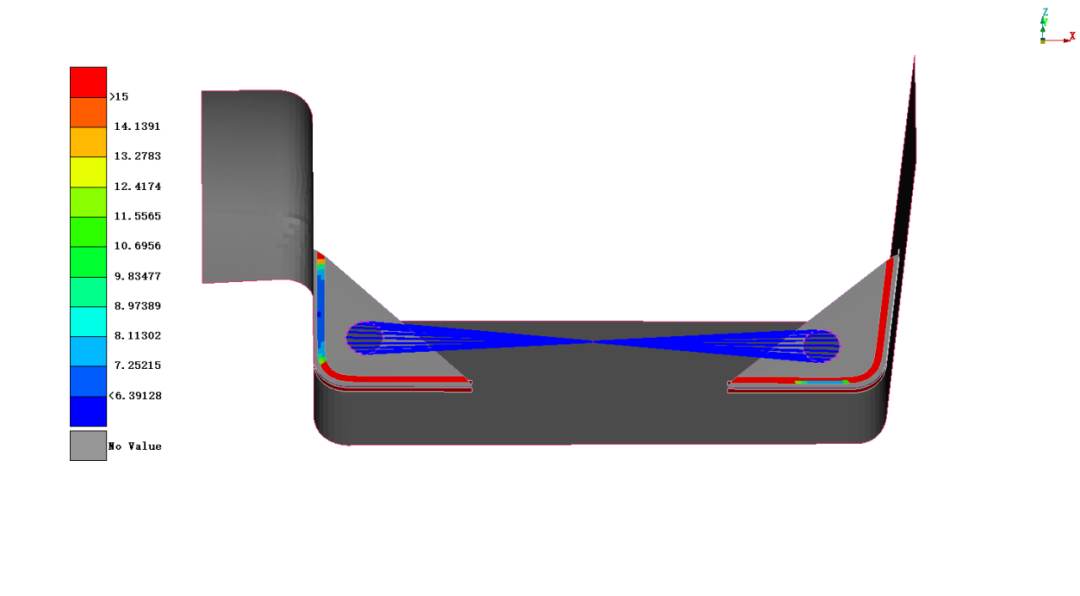

（疲劳寿命）
想要本次模型的小伙伴可以去知识星球下载
今天的分享就到这里了，求个赞，本文完。
