在当前制造业智能化转型浪潮中，焊接工艺的精准控制与质量保障成为核心议题 —— 沪东中华船厂提及 “多层多道焊道间识别难、质量缺陷率高”，麦格米特更是直言 “多层多道焊排列组合复杂度超自动驾驶”，而视比特最新发布的 SpeedWeld 智能软件，也将 “免示教、解决工艺调试低效” 作为核心突破点。这些行业热点背后，平板多道焊仿真技术正成为破解焊接难题的关键工具，其在各领域的应用价值、待解痛点及技术细节，值得深入探讨。

平板多道焊仿真为何成行业 “刚需工具”？

近期焊接领域的技术讨论与产品迭代，均指向同一核心需求：降低多道焊对人工经验的依赖，通过数字化手段提升精度与效率。从板式换热器制造中激光焊缝跟踪系统将泄漏率从 8% 降至 0.3%（网易新闻，2025），到船舶行业探索 “一次成型 + 机器人焊接” 的技术组合（腾讯新闻，2024），再到智能焊接软件通过 3D 视觉与 AI 优化排道逻辑（中国日报网，2025），本质上都是通过 “预仿真 + 实时调整” 的模式，解决多道焊的不确定性。

而平板多道焊作为厚板构件（如桥梁、压力容器、船舶甲板）制造的基础工艺，其仿真技术的价值尤为突出：一方面，厚板多道焊的热变形累积、焊道堆叠误差等问题，传统试错法成本极高（单次试焊材料损耗超千元，周期长达数天）；另一方面，下游行业对焊接质量的要求持续升级 —— 如军工领域要求异种材料接头强度达母材 95% 以上（网易新闻，2025），压力容器焊接需控制热影响区宽度在 0.3mm 内（网易新闻，2025），这些都需通过仿真提前预测参数、优化工艺，而非依赖 “老师傅手感”。

应用场景及价值

平板多道焊仿真技术并非单一工具，而是贯穿 “设计 - 制造 - 检测” 全流程的数字化支撑，其应用价值在多行业中已得到验证：

厚板构件制造：降低热变形与试错成本

在桥梁、船舶等领域的厚板平板焊接中，仿真技术可精准预测多道焊后的变形量与固有应变。例如行健机器人在 300mm 厚钢板压力容器焊接中，通过仿真优化埋弧焊参数，避免了 “焊后变形超差需返工” 的问题（腾讯新闻，2024）；而我的课程《高效入门-初学者快速上手SYSWELD平板多道焊接热弹塑性仿真分析》，正是针对相似中厚板焊接场景，帮助工程师快速上手焊接仿真，零基础高效入门，该技术在设计和预测焊接变形领域已经成熟应用，可直接降低工程成本。

精密装备领域：延伸适配特殊焊接场景

平板多道焊的基础仿真逻辑，可延伸至单道焊、T 形坡口焊、变厚度板焊等场景（课程核心优势之一）。如板式换热器的波纹板焊接（网易新闻，2025），通过平板多道焊仿真的 “热流场模型”，可快速适配非连续焊缝的温度控制需求；医疗设备传感器的多 pin 引脚焊接（大研锡球设备，2025），虽属于精密电子焊，但其 “低热输入” 的仿真逻辑，与平板多道焊的 “热影响区控制” 技术相通，为跨领域应用提供思路。

智能化生产：衔接自动焊接系统

当前主流的智能焊接方案（如激光跟踪、双枪焊接），均需仿真技术提供 “基础参数库”。例如某龙头企业的双枪机械化气保横焊（上海图书馆，2025），其多层多道焊的电流（220-250A）、电压（23-26V）参数，正是通过平板多道焊仿真提前验证，再结合实时监测动态调整；而视比特 SpeedWeld 软件的 “免示教” 功能（中国日报网，2025），本质也是将仿真生成的 “焊接路书”（侯震博士提出概念）导入系统，减少人工标定工作量 —— 这与我课程中 “输出可落地的仿真参数” 的目标高度契合。

核心挑战在哪里？

尽管价值显著，但平板多道焊仿真技术在实际应用中仍面临诸多瓶颈，这些痛点也正是技术学习与实践的核心方向：

多物理场耦合建模难：热 - 力 - 材料性能的动态平衡

平板多道焊涉及 “生热传热 - 热弹塑性变形 - 材料相变” 的复杂耦合（课程提及 “热弹塑性仿真分析”），传统仿真易忽略 “层间温度累积” 的影响。例如船舶焊接中，前一道焊的余热会改变后一道的熔池形态（腾讯新闻，2024），若仿真未实时更新温度场，预测变形量与实际偏差可能超 20%；而 “智能热流场预测系统”，虽能通过红外数据修正模型，但对仿真软件的参数设置要求极高。

网格划分精度与效率矛盾：过渡网格成关键

厚板平板多道焊的焊缝区域与母材区域网格需求不同：焊缝需细网格（保证精度），母材需粗网格（提升计算效率），但两者衔接易出现 “应力集中” 的计算误差。行业调研显示，约 40% 的仿真新手因未掌握 “过渡网格设置”，导致示意图无法准确反映熔合线形态；而沪东中华船厂提及的“道间轮廓识别难”，部分原因也在于仿真网格未匹配实际焊道堆叠形态。

参数迭代与实际工况脱节：经验数据缺失

仿真参数（如散热系数、焊接速度）需与实际工况匹配，但不同材料（如钛合金 / 不锈钢复合板）、不同设备（如激光焊 / 气保焊）的参数库差异极大。麦格米特指出 “多层多道焊需海量数据库支撑”（腾讯新闻，2024），而中小企业往往缺乏积累。

后处理结果转化难：从数据到工艺的落地

仿真后处理不仅是输出折线图，更需提取 “变形量阈值、固有应变分布” 等可指导生产的指标。但部分工程师因未掌握 “结果分析逻辑”，导致仿真报告与实际生产脱节 —— 例如某压力容器厂曾因未将仿真的 “热影响区宽度” 转化为 “焊接速度调整建议”，最终仍出现焊后开裂问题。

SYSWELD平板多道焊仿真

总之，在工程制造中，平板焊接特别是中厚板多道焊过程极其复杂，涉及到剧烈变化的温度场、多次累积的残余应力与变形，数值仿真技术通过高精度的热弹塑性耦合物理过程，可以使工程师在制造前预测并优化焊接顺序，施工后定量定性分析残余应力和变形、维养时考虑残余应力引起的疲劳特性等等，因此焊接仿真已然广泛应用。

然而为应对不同需求，工业和学术界给出了不同的仿真软件或平台，主要可以分为两类：（1）通用有限元软件：ANSYS、ABAQUS、MSC.Marc ；（2）专用的焊接仿真软件：Simufact.welding、FLOW-3D WELD、SYSWELD。其中SYSWELD提供较为完善的焊接、热理到装配的端到端多物理场耦合系统，且软件内置了大量经过工业验证的材料数据库，在焊接仿真领域表现突出。

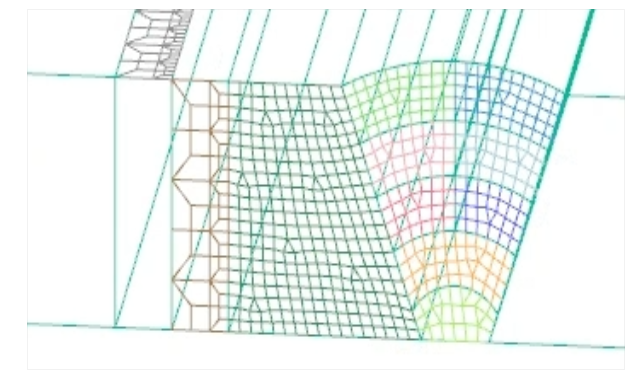

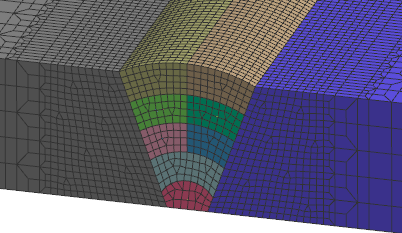

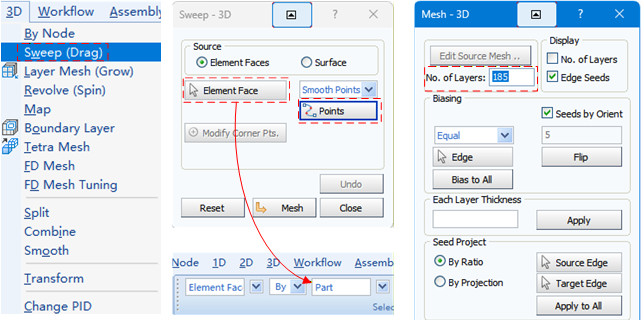

焊接仿真效果预览如下左图所示，实例模型为20mm厚平板的八道焊仿真模型，V形坡口，焊接母材为低碳钢。实际建模和分析过程繁杂，本专栏文章就几点关键点展开说明，弥补了现有市场上的相关教学空缺，主要涉及内容为两部分：网格生成及过渡网格设计，结构组规范命名。本节先讲网格设置部分，这节又可以细分为模型建立，2D网格生成、过渡网格生成、3D网格生成三部分，最后网格划分完成效果如下右图所示。

模型建立

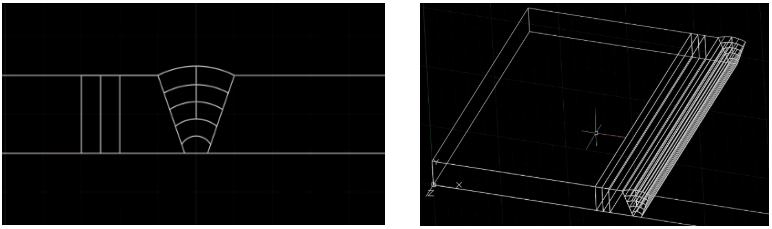

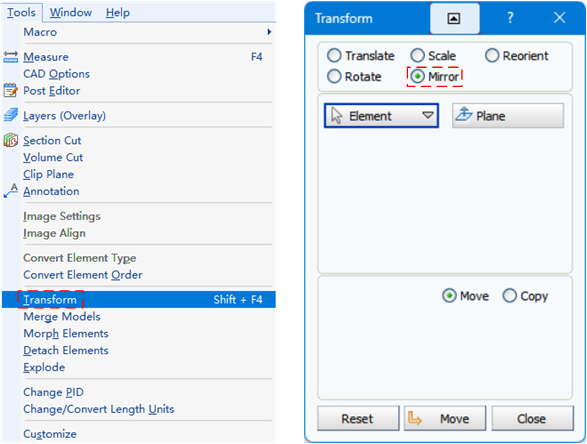

SYSWELD内置建模系统，但是学习成本较高，一般采用外部模型导入，对于平板焊接仿真而言，采用的模型形式比较简单，采用AutoCAD画出2D轮廓直接拉伸为三维实体即可，并且无需画完完整模型，仅需画出半模型。

2D网格生成

直接将CAD建立的dwg文件导SYSWELD中，点击快捷键F12进入二维网格划分板块，然后鼠标点选需要进行网格划分的截面，再点击快捷键鼠标中键进入网格参数设置板块，如下图所示。

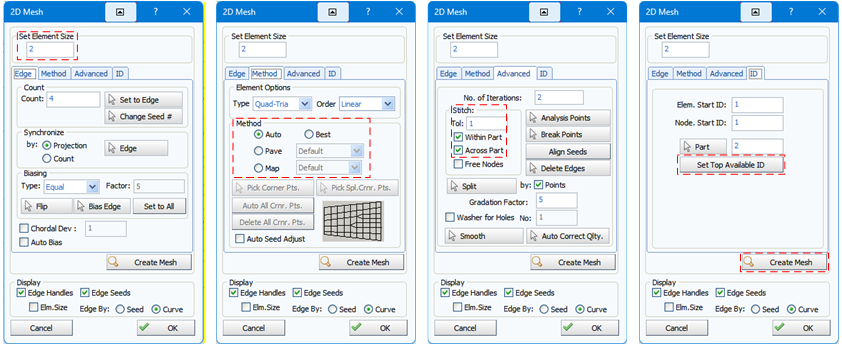

图示从左到右分别为2D Mesh板块的各个关键选项界面，第一个界面“Edge”可以选择边网格的个数但是其实可以从图形界面直接修改所以这里采用默认设置，一般修改“Set Element Size”为当前默认网格尺寸；第二个界面“Method”可以选择网格划分方式，可以各种类型都尝试选效果最好的；第三个界面“Advanced”必须点选选项“Within Part”和“Across Part”以此确保相邻截面的网格个数相同即共节点；第四个界面“ID”在每次生成单个截面网格时必须点击“Set Top Available ID”为新划分的截面指定新的part ID，以便于后续部件规范化命名，设置完成后即可点击“Create Mesh”创建当前2D网格。

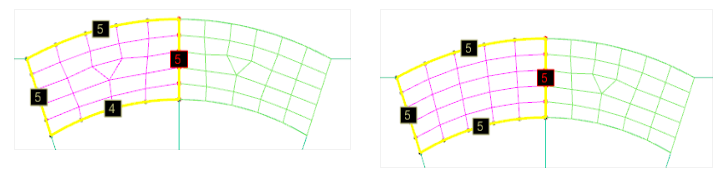

在网格生成后仍可以通过点击网格上各边的数字进行边缘网格数量更改，如上左图所示，点击下边缘数字4后，网格数量增加1，变为5，重新点击“Create Mesh”可获得右图网格。最后需要核对确认网格是否最终确认，确认即可点击“OK”关闭窗口。由于SYSWELD撤销功能缺失，如果确认后仍需要更改网格，可能需要删除对应ID网格重新生成。

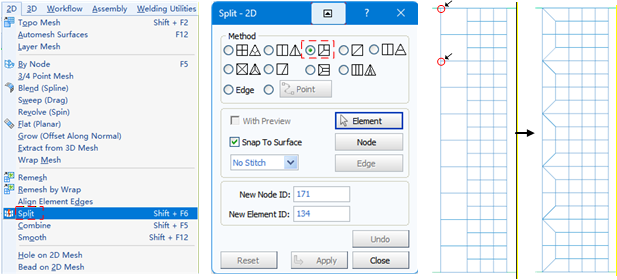

过渡网格生成

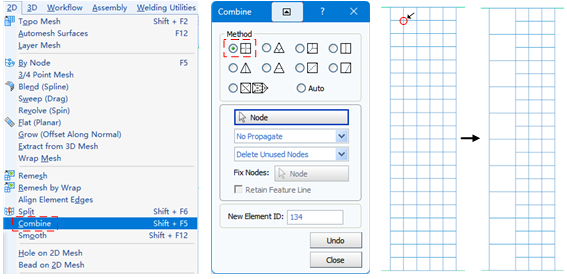

以案例课程的一类过渡网格设置为例进行说明，点击“2D”→“Combine”→“田”然后依次点击图示网格中心，使得网格变为右图所示形式。
