车载充电机OBC典型拓扑及其技术路线

7月前浏览363

一、车载OBC典型拓扑及其技术路线

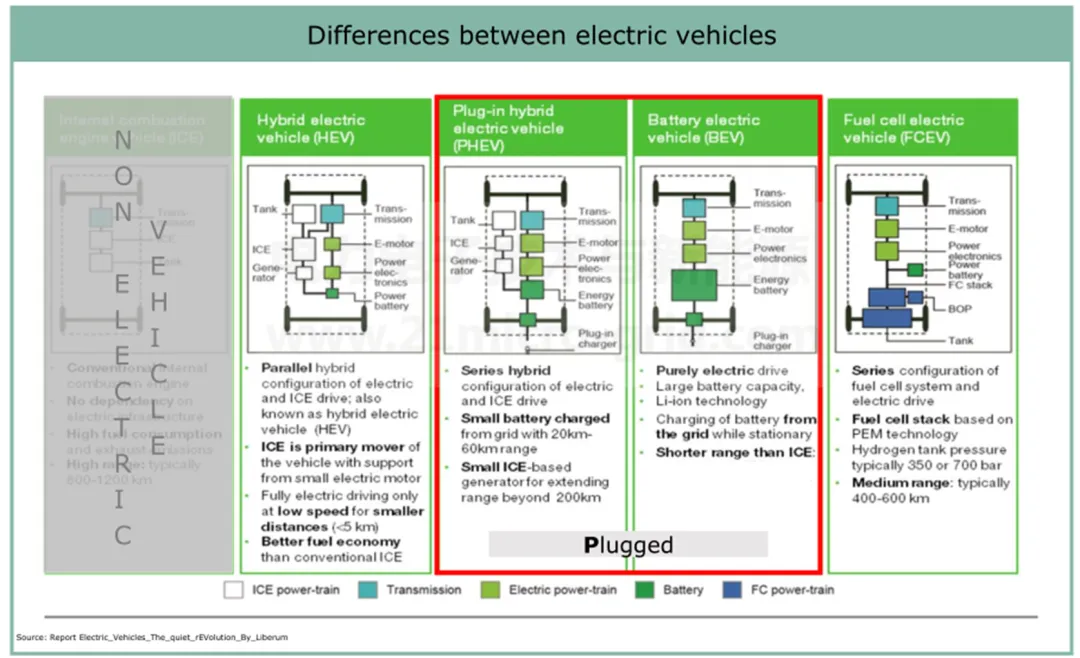

1.电动汽车简单分类



HEV  Hybrid Electric Vehicle 混合动力电动汽车

PHEV  Plug-in hybrid electric vehicle 插电式混合动力汽车

BEV  Battery Electric Vehicle 纯电动汽车

FCEV  Fuel Cell Electric Vehicle 燃料电池电动汽车


FCEV  Fuel Cell Electric Vehicle 燃料电池电动汽车


2. 电动汽车OBC分类及其大功率PFC技术分析


2.1 单相OBC技术



2.2 三相OBC技术

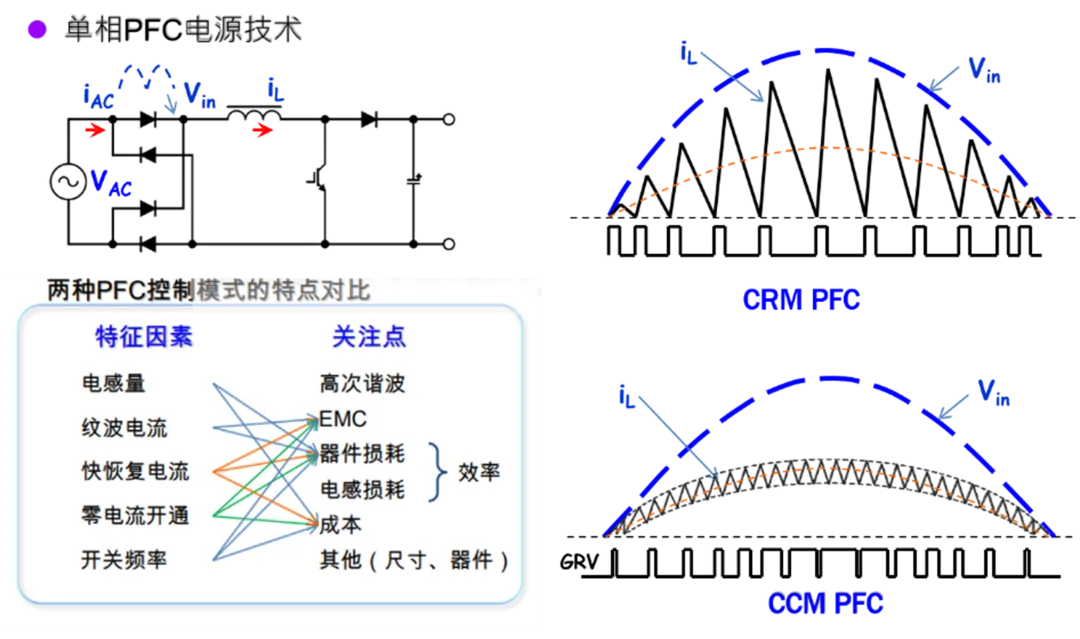

2.3 PFC 临界模式Vs连续模式

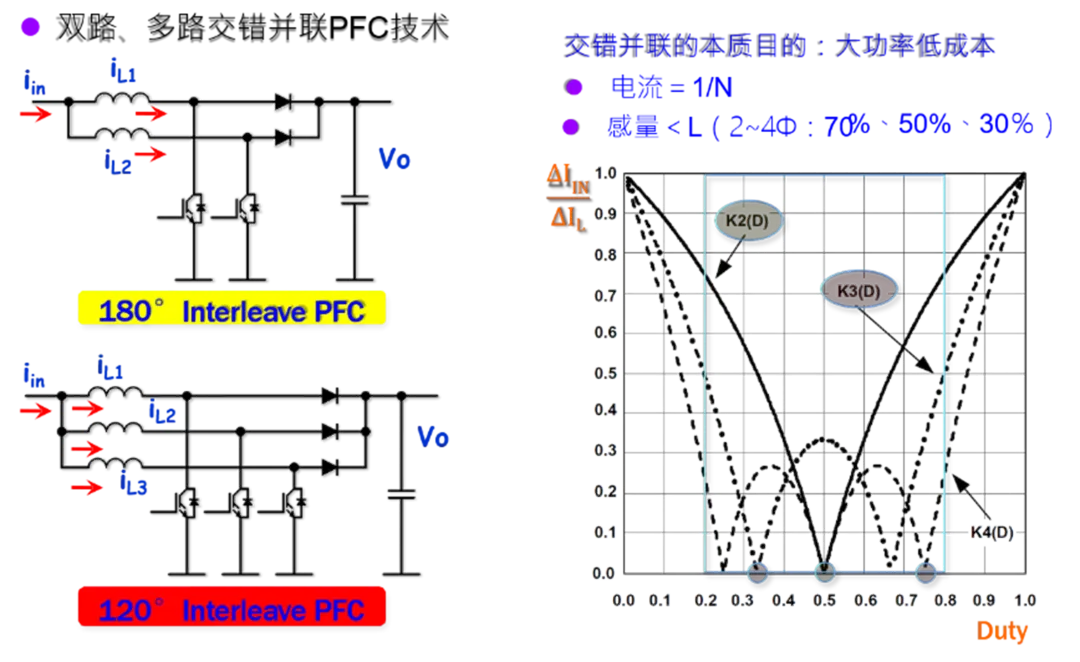

2.4 交错并联 PFC电路技术特点



2.5 基于碳化硅的无桥PFC拓扑

该方案由一个升压电感器、两个高频升压 SiC 开关(SiC1 和 SiC2)和两个用于在电路上传导电流的元件组成,线路可以是两个慢速二极管。(A)显示了两个硅MOSFET(Si1和Si2)。(B)表明,Si1和Si2的使用进一步提高了效率。



2.5.1 无桥PFC工作原理分析




3.OBC DC-DC变换器技术分析


3.1 LLC-SRC半桥变换器



3.2 LLC-SRC谐振单元

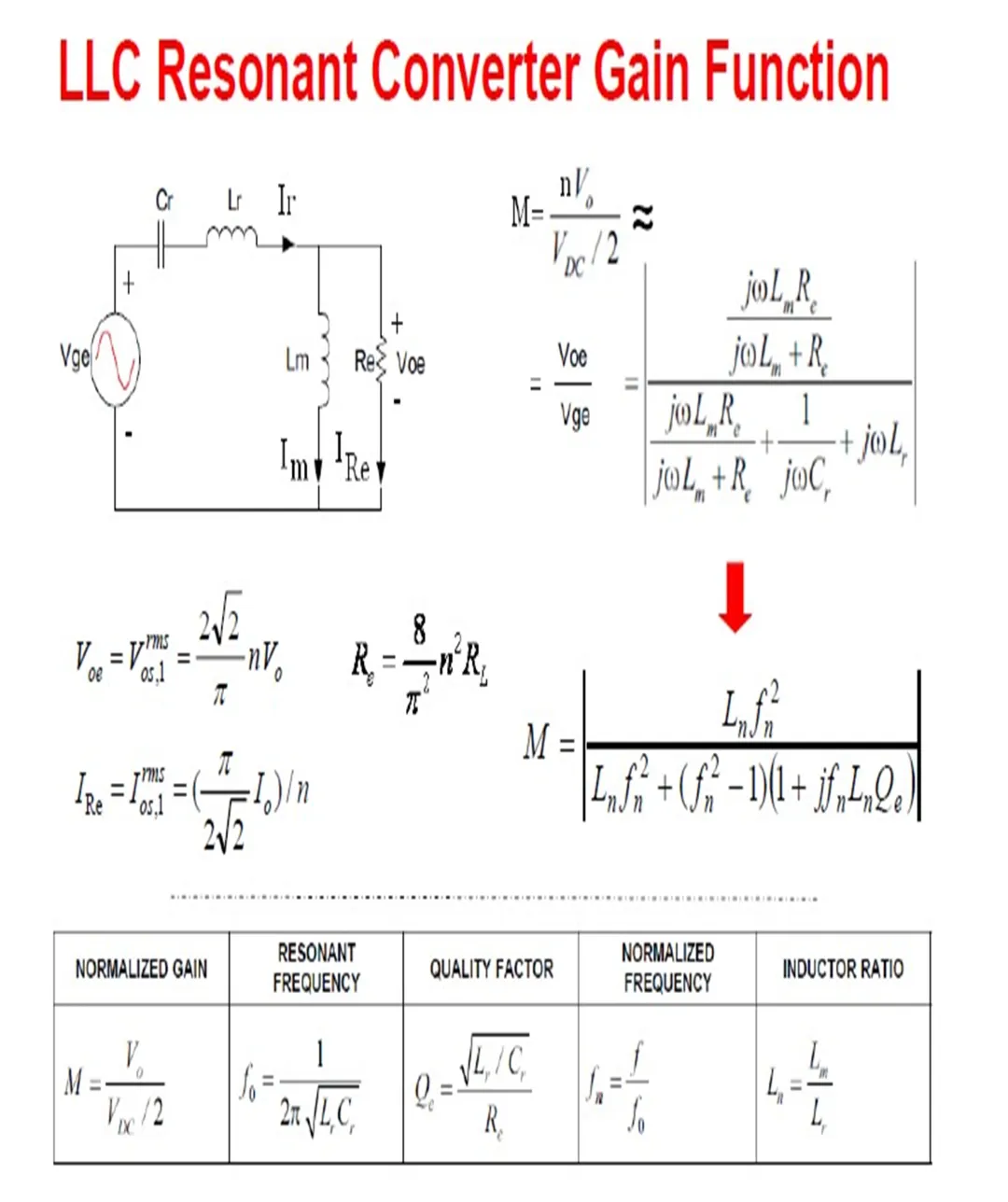

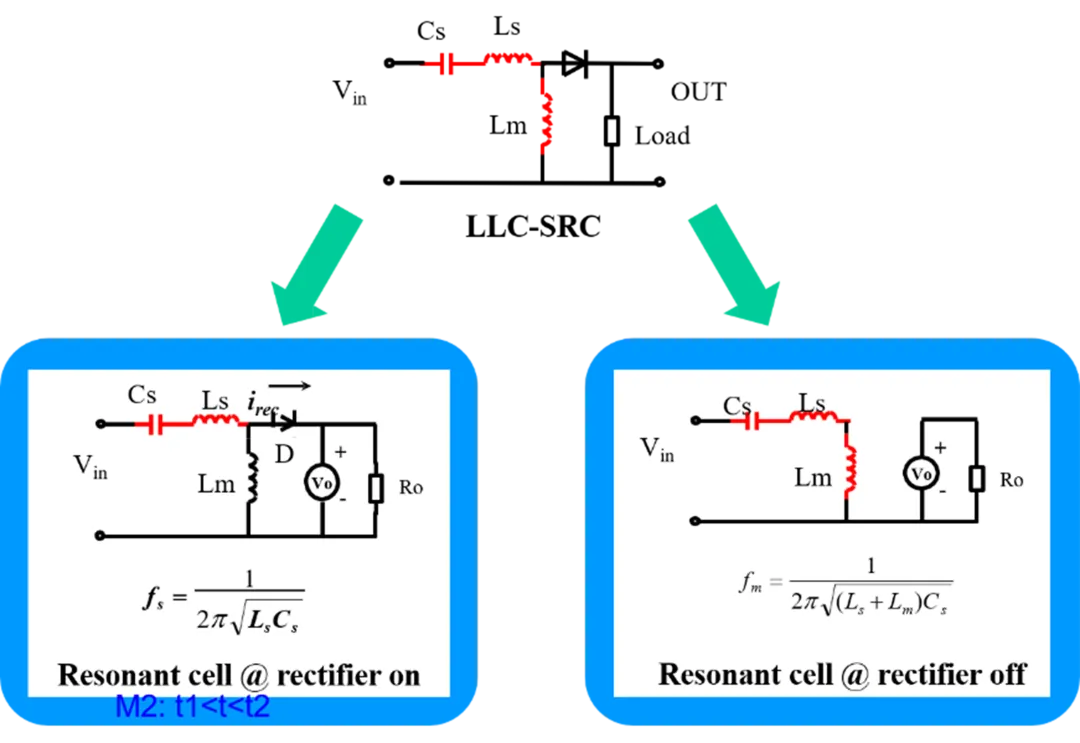

3.3 LLC拓扑增益函数

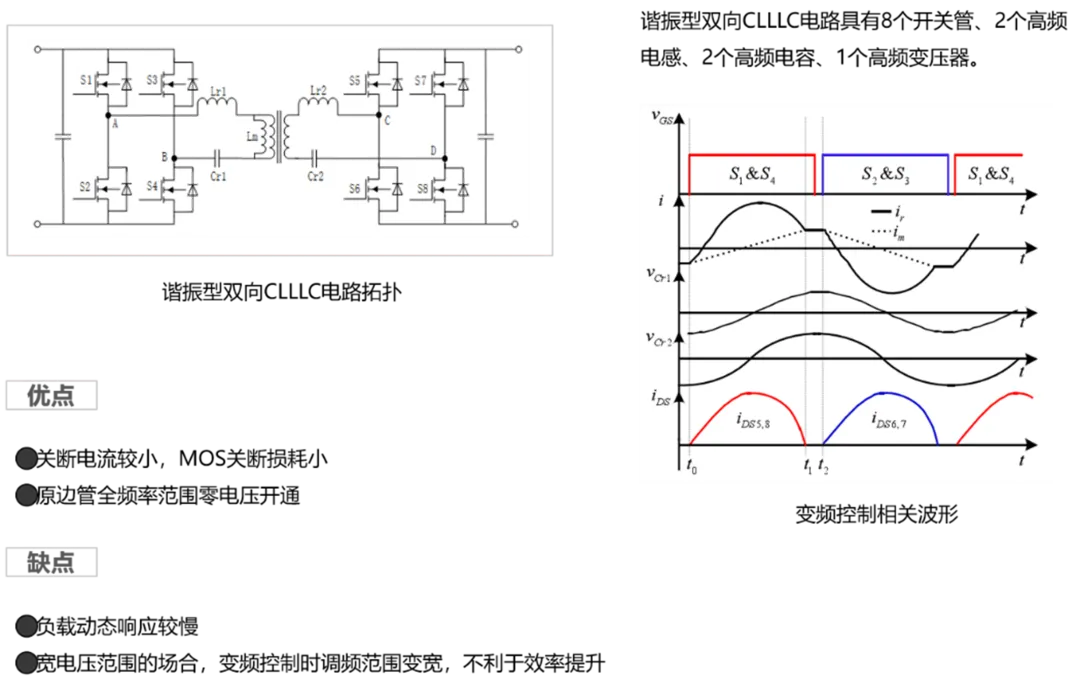

3.4 谐振型双向CLLLC电路



3.5 双向有源桥(Dual Active Bridge,DAB)




4.直流充电桩拓扑分析


4.1 20-30kW两电平LLC双向DC/DC变换器

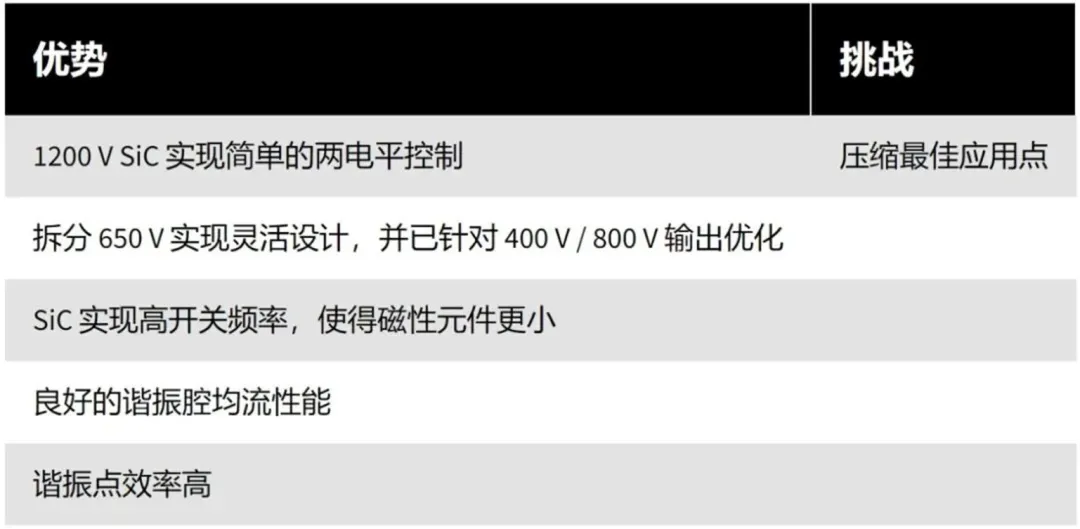

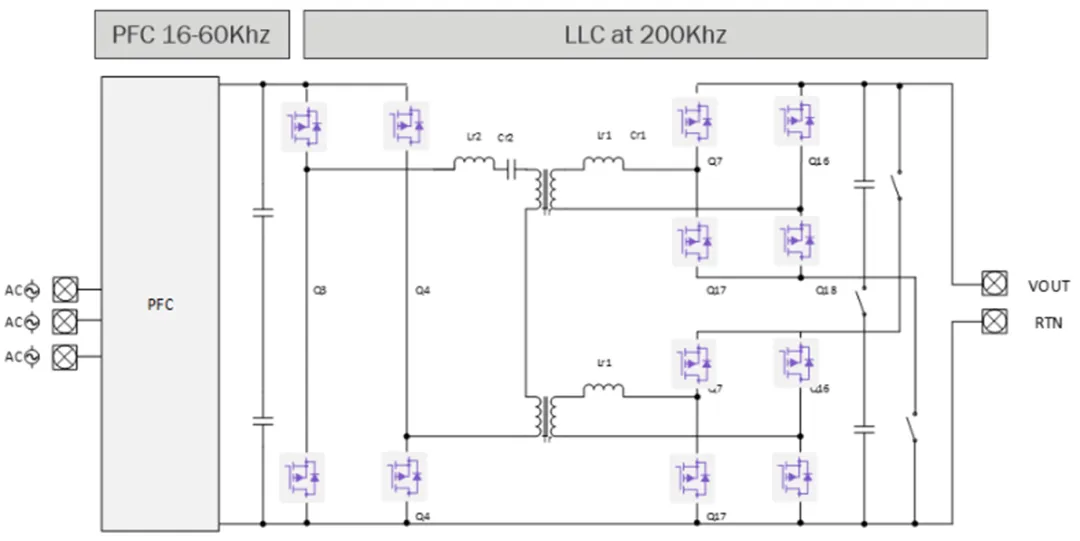

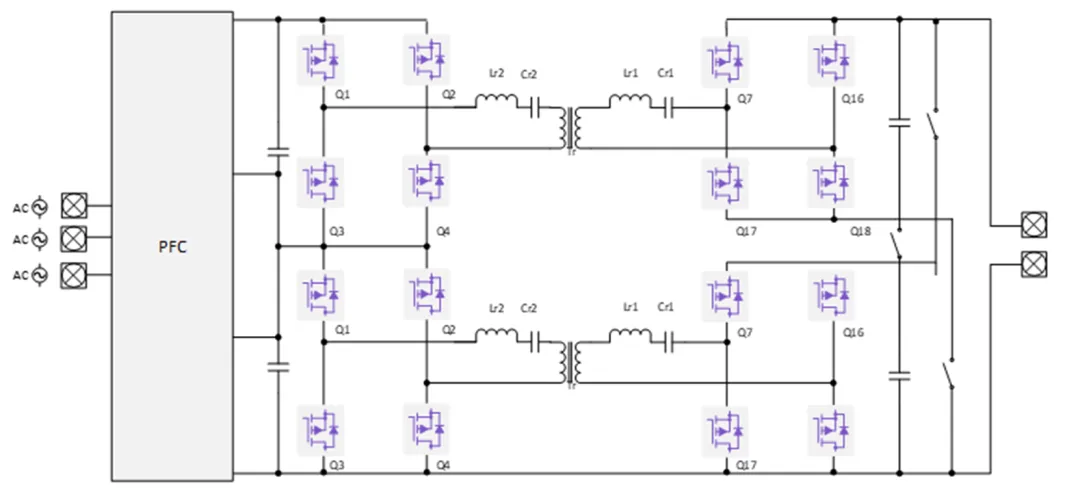

下图显示具有双向流动设计和总共 12 个 SiC MOSFET 的两电平 LLC 电路示例,该电路可实现简单、灵活的控制,具有高效率和磁性元件小的特点。在这种用于直流快速充电的配置中,继电器可以针对 400 V 和 800 V 操作进行切换,满足低或高充电电流的需求。一个不足之处在于:LLC 设计通常具有一个狭窄的最佳应用点,需要谨慎设计谐振回路。




4.2 20-30kW两电平LLC级联双向DC/DC变换器

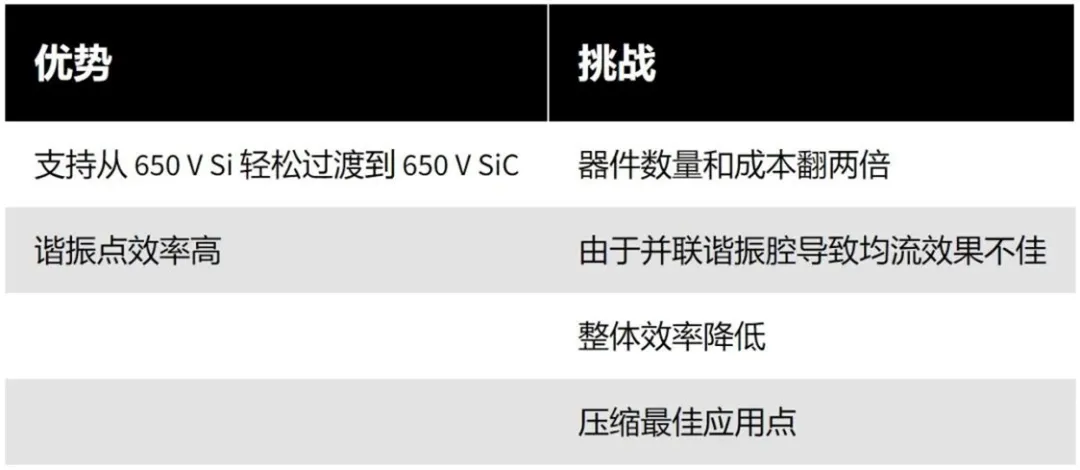

下图显示具有双向流动设计和总共 12 个 MOSFET 的两电平 LLC 级联电路示例,该电路支持从传统 Si 组件轻松过渡到 SiC(电压为 650 V)。尽管使用 SiC 器件可提升效率,但该结构也存在一些挑战。

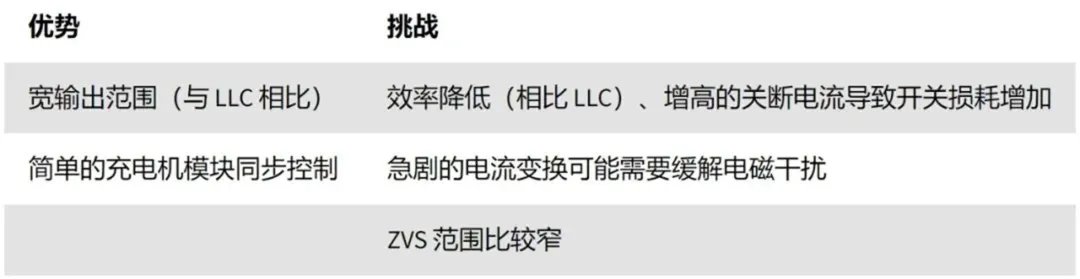

4.3 20-30kW双有源桥(DAB)双向DC/DC变换器
