CAD Voronoi 二维泰森多边形 V2

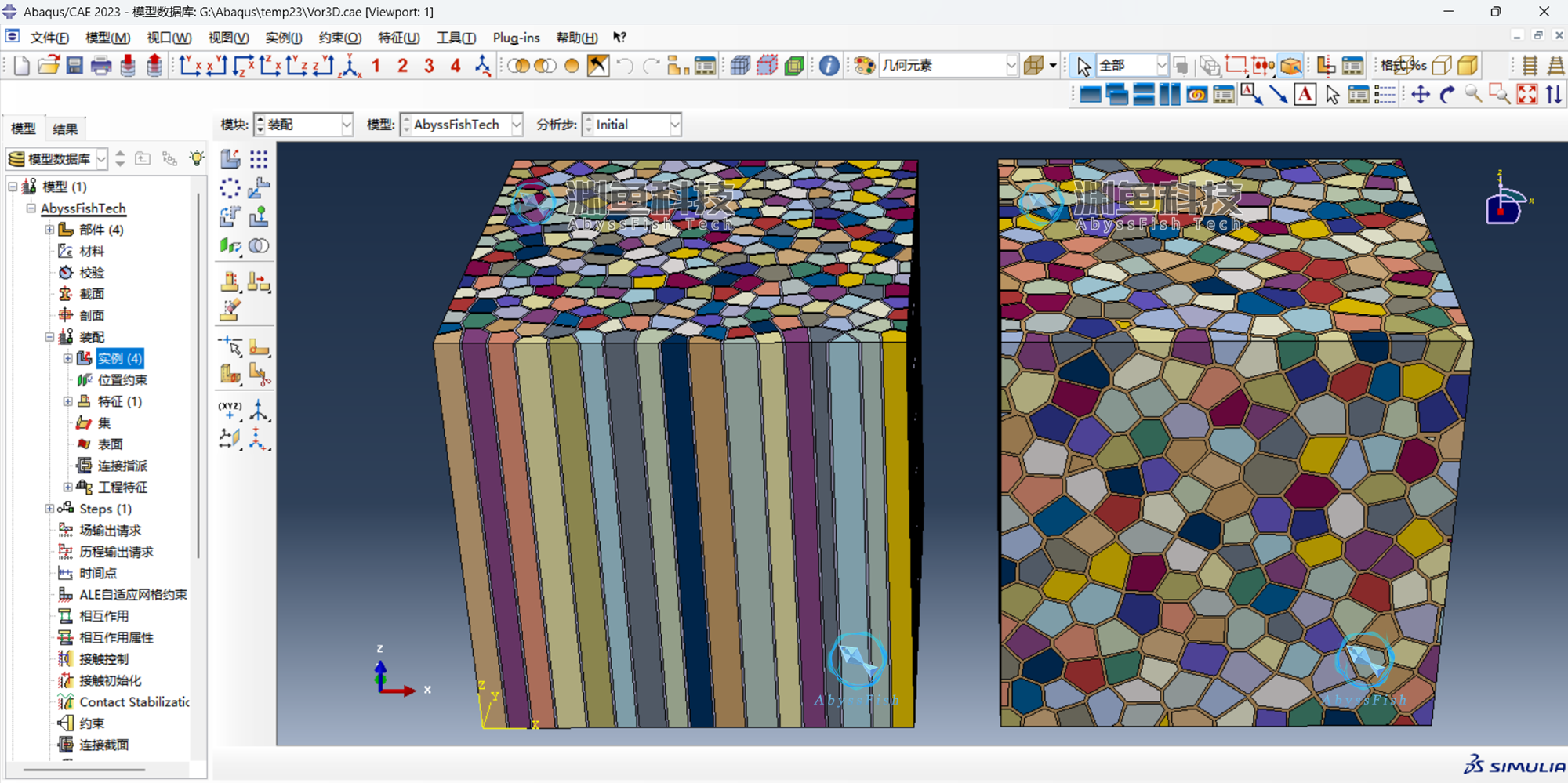

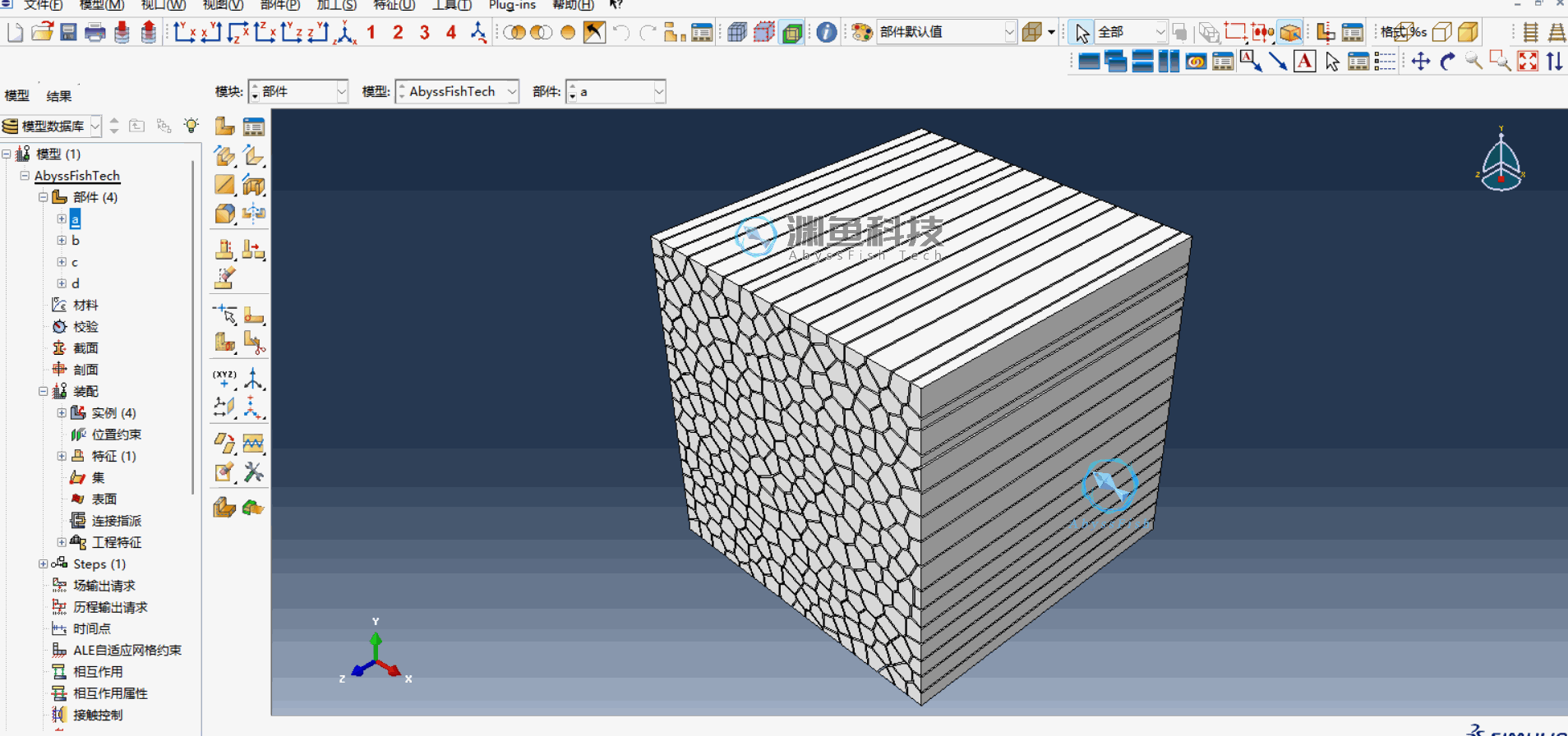

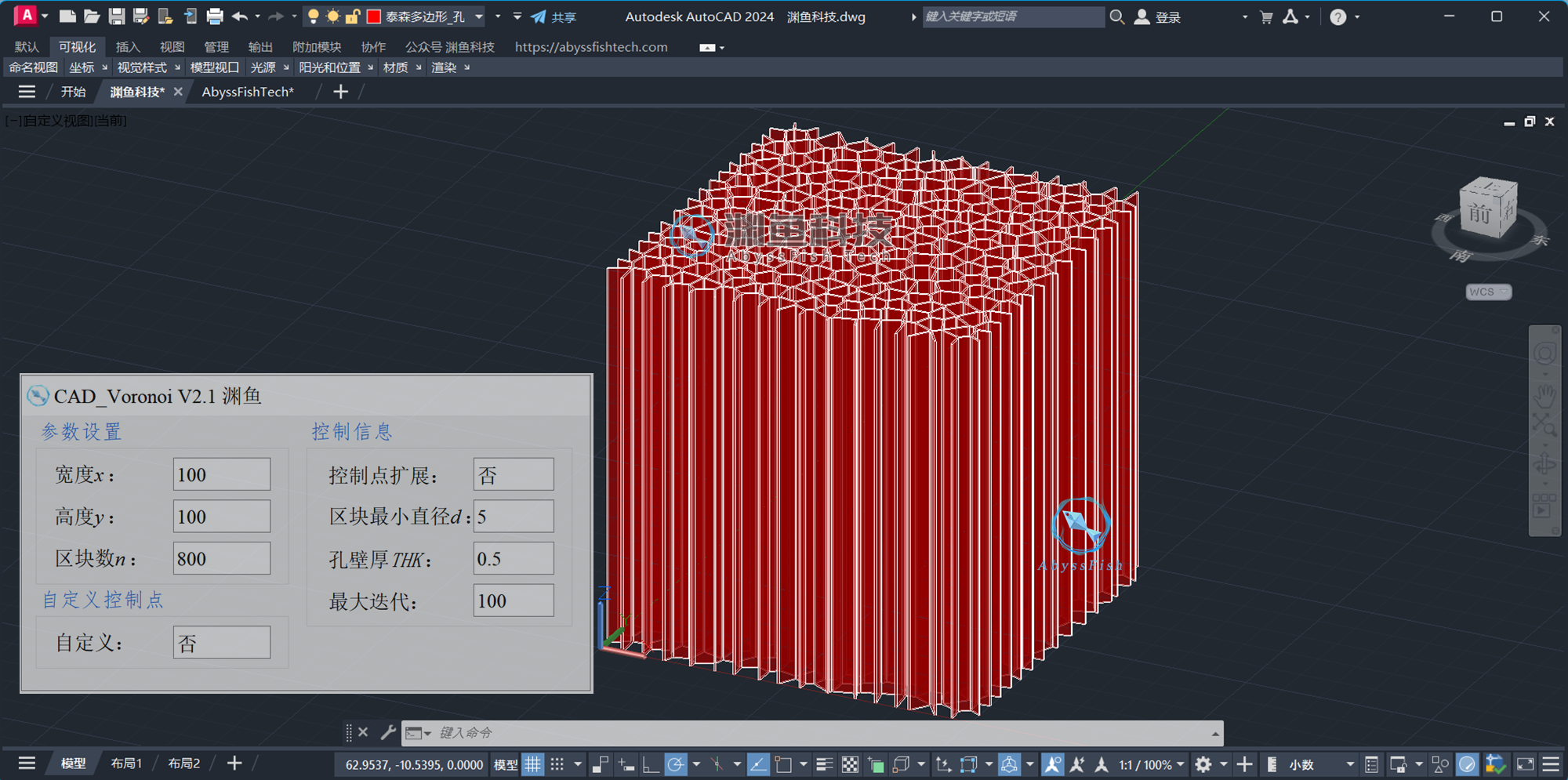

样图参考冯洛诺伊图、沃罗诺伊图、维诺图（VoronoiDiagram），也称为或狄利克雷镶嵌（Dirichlettessellation），是以两邻点线段的垂直平分线组成的连续多边形，也称为泰森多边形。在CAD内生成的图形包括Voronoi图的界限、有厚度的边界、图形范围等分图层绘制的图形，如下图所示：插件运行CAD沃罗诺伊图生成插件的插件界面及可设置的参数如下，其中如需要自定义狄利克雷镶嵌的控制点，需要在插件程序自带的Excel表格内录入。参数录入完成后运行CAD_Voronoi.exe文件可自动在AutoCAD内生成泰森多边形。Voronoi插件无需安装，但需要电脑预装AutoCAD，插件支持CAD2008~2023及以上各个版本。功能介绍CADVoronoi图插件可在AutoCAD软件内一键生成Voronoi图形，分图层绘制泰森多边形的边框、泰森多边形孔隙或骨架，也就是有厚度的泰森多边形、曲边Voronoi等。生成的维诺图为dwg格式的文件，Voronoi可导入COMSOL、Abaqus、ANSYS、SolidWorks等软件进行进行一步的处理，也可用作Voronoi图艺术化图像等方面。CAD泰森多边形插件可指定生成图形的宽度、高度、泰森多边形块数、最小的泰森多边形直径以及泰森多边形边界厚度等信息，可满足绝大多数研究的需要。同时插件也加入了自定义泰森多边形控制点的功能，插件可读取Excel表格内自定义的Voronoi控制点坐标，实现Voronoi图的精细化自定义。说明提醒插件需要注册，注册后可永久使用，版本更新不影响注册状态，注册请联系QQ：1135122921。对插件如有其它需求及改进建议欢迎提出。注意：V2.1版本在生成曲边Voronoi图时，如果参数设置不合理会出现偶发性重叠。更新日志2022/03/18V1.0版发布1、插件发布，提供CAD绘图及数据导出功能。2022/03/20V1.1版发布1、新增区块最小直径控制功能。2、新增控制点区域扩展功能。3、新增运行时间提醒功能。4、优化算法，精简插件大小。2022/03/21V1.2版发布1、新增自定义控制点坐标功能。2022/03/24V2.0版发布1、新增Voronoi图孔隙/边框绘制功能。2、修复部分偶发性bug，增强程序健壮性。3、美观参数录入界面，优化程序运行提示。4、优化程序代码，提升运算速度。5、取消数据导出，取消三角网绘制，减少时间占用。6、增添程序运行结束自动退出，减少操作步骤。2022/03/25V2.1版发布1、新增曲边Voronoi图绘制功能。2、新增当前CAD版本号提示。3、取消程序完成自动退出，方便查看信息。
