CST EMC仿真 | 基于CST的金属化聚丙烯薄膜电容的建模和仿真（一）

金属化聚丙烯薄膜电容：小而精的电力仓库

金属化聚丙烯薄膜电容由超薄聚丙烯介质层和真空蒸镀的金属电极组成，它的核心特点如下：

1. 自愈特性 ：当介质局部发生击穿时，击穿点周围的金属镀层会瞬间蒸发，隔离故障点，使电容恢复正常工作，可显著提高可靠性和使用寿命，避免突发性完全失效。

2. 高频低损耗 ：聚丙烯介质损耗极低（tanδ通常小于0.1%），在高频条件下仍保持稳定的电容值和低发热特性，另外它的ESL（等效串联电感）较低，适合高频电路。

3. 高绝缘电阻 ：聚丙烯材料具有优异的绝缘性能，典型绝缘电阻可达10⁵ MΩ·μF以上，降低漏电流。

4. 优异的温度稳定性 ：容量温度系数约为-200 ±100 ppm/°C，在宽温度范围内（如-40°C至+105°C）保持稳定性能。

薄膜电容的介质材料介绍

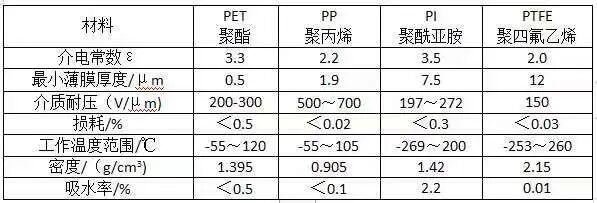

常见的薄膜电容的介质材料有聚丙烯，聚酯，聚酰亚胺，聚四氟乙烯等，他们的材料参数图下表：

聚丙烯薄膜电容的CST建模

本文通过达索系统的3D电磁仿真软件CST来完成聚丙烯薄膜电容的建模和仿真。

一，材料设置

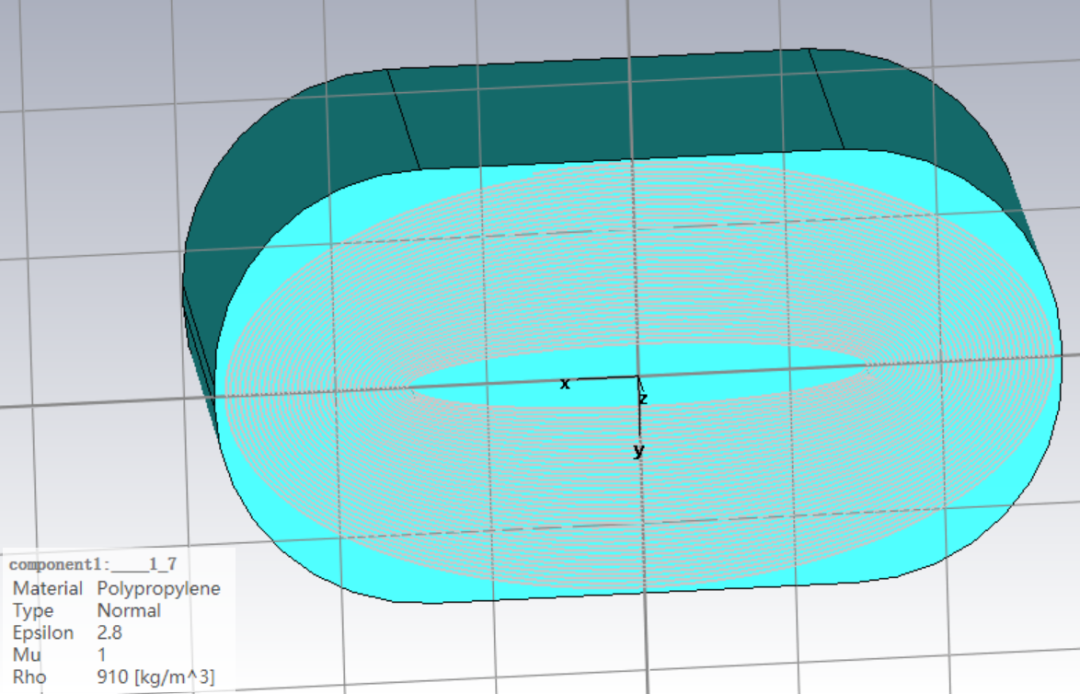

建立聚丙烯材料的介质层，介电常数我设置的是2.8，损耗角正切 tanδ ≈ 0.0005 @ 1kHz，长宽60mmX30mmX27mm如图所示

二，铝金属电极建立

还记得我之前写过关于椭圆形螺旋线建模的文章CST仿真建模过程中微波工作室里如何画椭圆形螺旋线？

设置参数如下：长轴初始坐标15mm，0，短轴坐标（0，2mm），扩展速率0.05，总时长t=250。

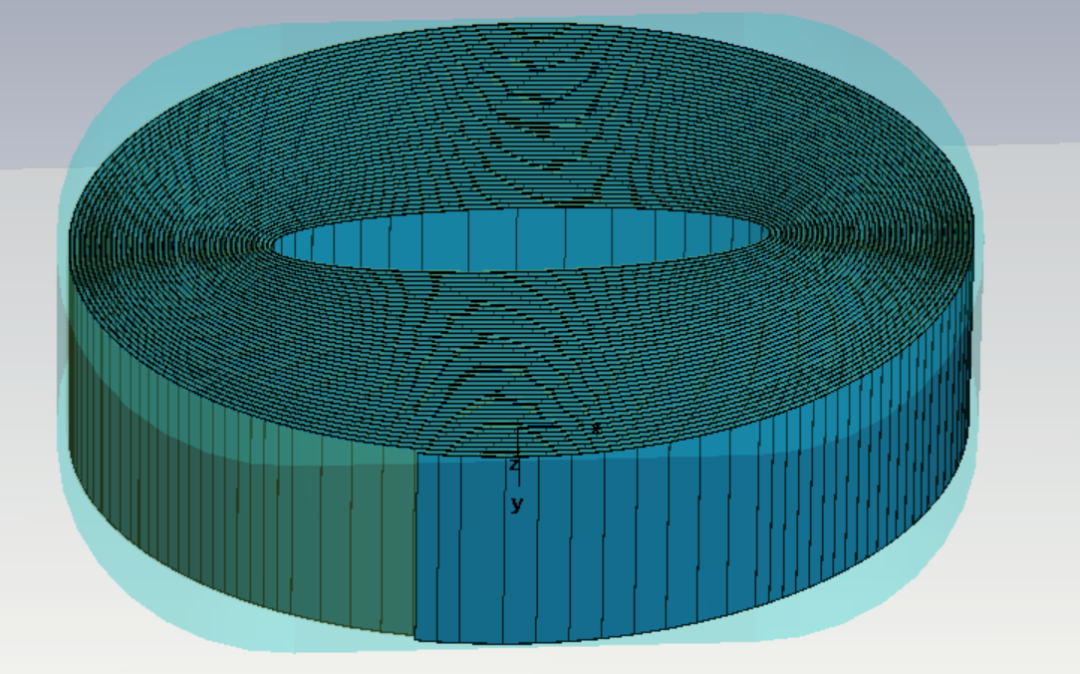

先建立其中一个电极，材料设置为铝材料

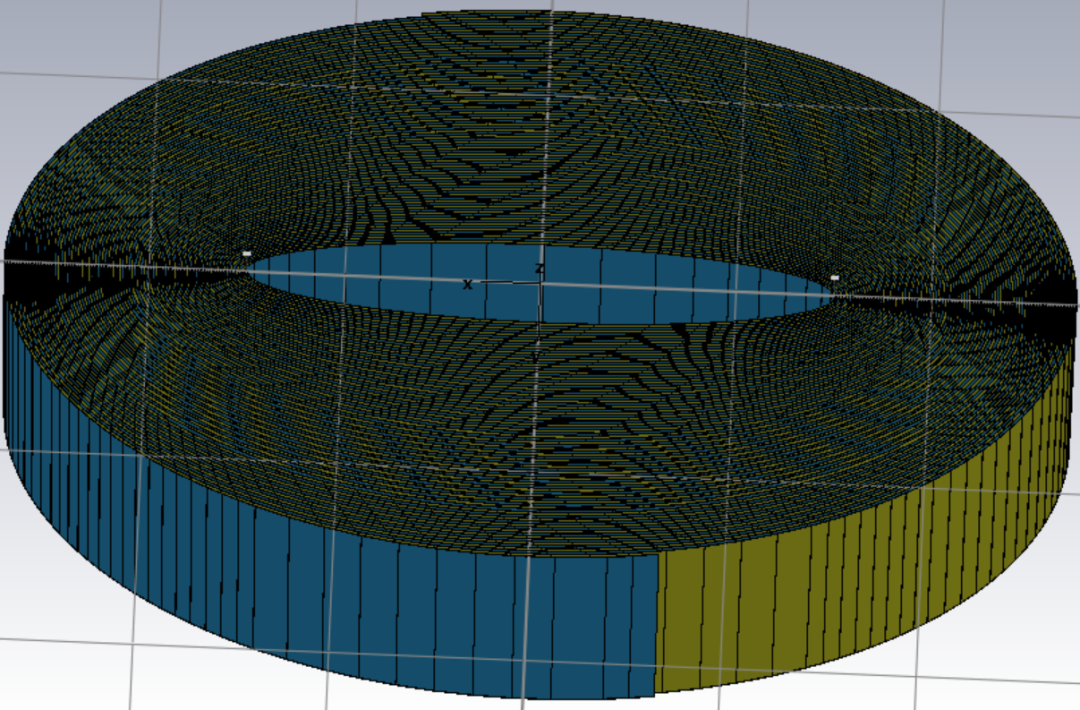

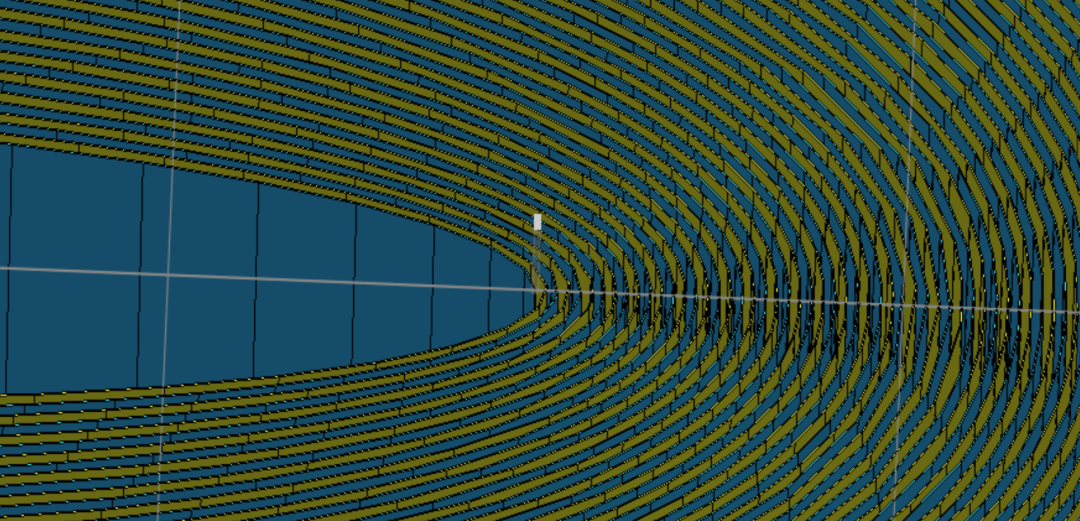

再把这个电极以global原点旋转180度，复 制一个为另一个电极，如下图所示：

三，建立参考平面和端口

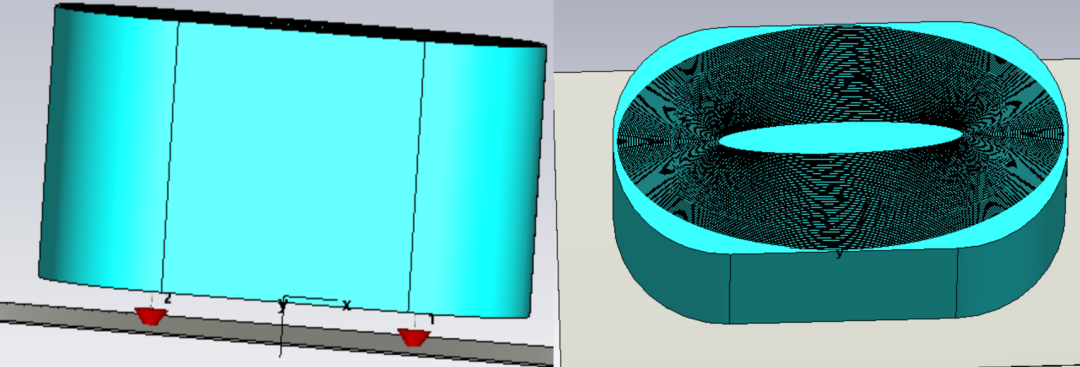

最终再加上金属pin和脚离散端口，成品建模如图所示

动手能力强，感兴趣的小伙伴可以自己用CST动手建模试试。

本文总结

本文通过CST详解了金属化聚丙烯薄膜电容的建模过程，CST仿真它不仅仅是一个仿真工具，更是：

设计者的“透视眼”：看清内部电磁场分布
工程师的“预测器”：提前预知高频性能表现
创新者的“加速器”：快速验证新结构、新材料
