解密商用车湿式电动机失效真相！传动油里的 “隐形杀手” 竟是它？
作为全球领先的商用车集团，TRATON GROUP（旗下拥有 Scania、MAN、International、Volkswagen Truck & Bus 四大品牌）深耕电动商用车领域多年，在湿式电动机（Wet eMachines）技术上有着深入布局。但在实际应用中，部分湿式电动机却出现了定子失效问题。为此，TRATON 的工程师团队开展了专项研究，揭开了 “传动油存在下湿式电动机的失效机理”。今天，我们就来详细拆解这份来自行业一线的技术报告，带大家读懂商用车电动化的 “隐藏陷阱”。
一、商用车 vs 乘用车：电动化的 “硬核差异”
要理解湿式电动机的设计逻辑与失效根源，首先得认清商用车和乘用车的核心区别 —— 两者的电动化需求，简直是 “两个次元” 的挑战。

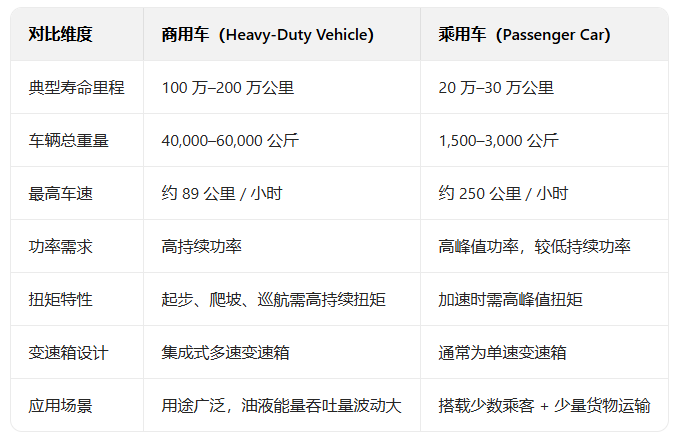

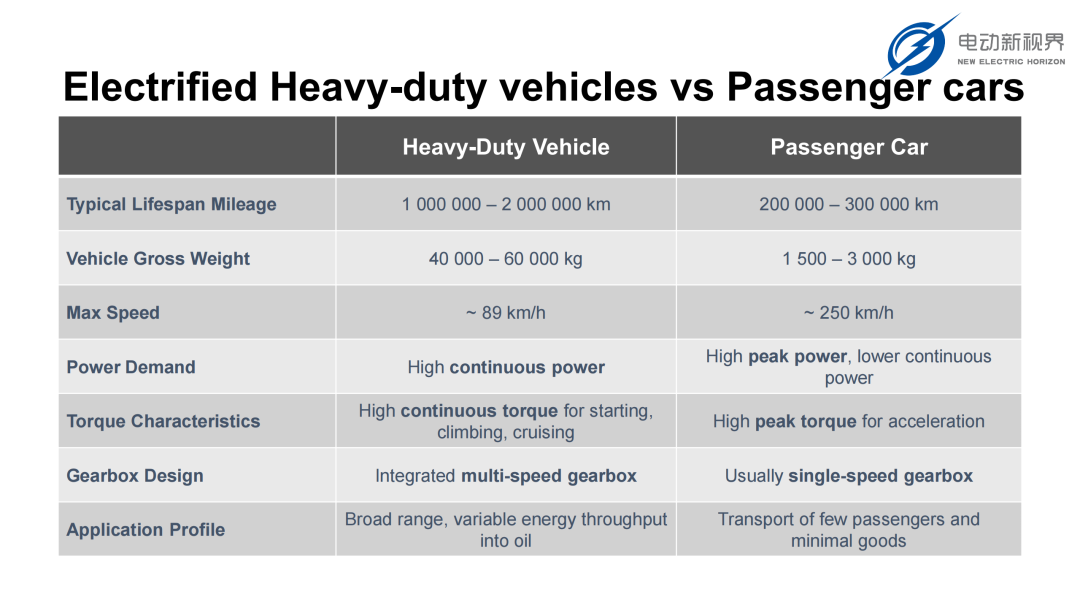

TRATON 团队通过数据对比，清晰呈现了这种差异：
这些差异直接决定了商用车电机的设计方向：
商用车的寿命里程是乘用车的 5-10 倍，意味着电机需要在更长时间内保持稳定运行；
总重量是乘用车的 20 倍左右，起步和爬坡时需要持续的高扭矩输出，电机容易产生大量热量；
多速变速箱的集成设计，要求电机与变速箱的配合更紧密，空间布局更紧凑。
简单说，商用车电机要解决的核心问题是：长时间、高负荷下的 “耐热” 与 “耐用”。而 TRATON 给出的解决方案，就是 “湿式电动机设计”。

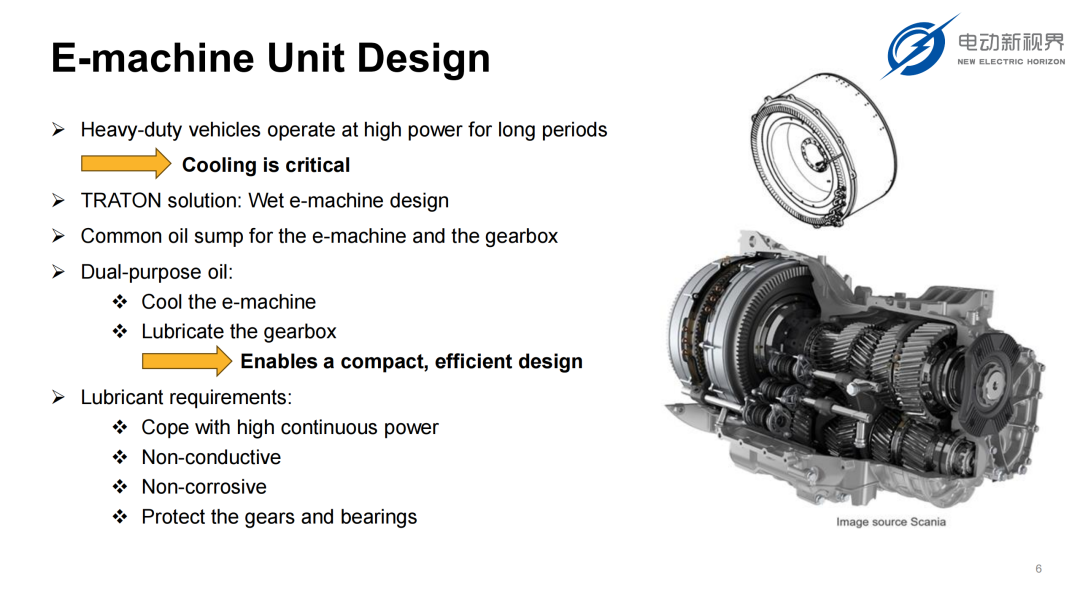

二、TRATON 的创新方案：湿式电动机的 “一物两用” 设计
面对商用车的严苛需求，TRATON 团队跳出了传统干式电机的思路，推出了 “湿式电动机”（Wet eMachine）设计，核心逻辑是 “集成化 + 多功能化”，具体可以概括为 “一个核心 + 两个关键”：
1. 核心设计：电机与变速箱共用油底壳
不同于干式电机单独的冷却系统，湿式电动机采用 “电机 + 变速箱” 共用一个油底壳的设计 —— 这种集成化布局，让整个动力单元的结构更紧凑，空间利用率更高，完美适配商用车复杂的底盘布局需求。
2. 关键亮点：双功能传动油（Dual-purpose oil）
共用油底壳的核心前提，是传动油必须 “身兼两职”：
给电动机降温：商用车电机长时间高功率运行会产生大量热量，传动油需要快速带走热量，保证电机温度稳定；
给变速箱润滑：变速箱的齿轮、轴承在高速运转中需要润滑以减少磨损，传动油要起到防磨、减摩的作用。
这种 “一物两用” 的设计，不仅简化了结构，还提升了动力单元的整体效率 —— 但它对传动油的要求也极为苛刻，必须满足 4 个核心条件：
① 能承受持续高功率运行带来的高温；
② 不导电（避免电机内部短路）；
③ 不腐蚀（保护电机绕组、齿轮等金属部件）；
④ 具备优异的润滑性能（保护齿轮和轴承）。
看似完美的设计，却在实际应用中出现了失效问题。这到底是怎么回事？TRATON 的工程师们通过一组真实案例展开了深入调查。

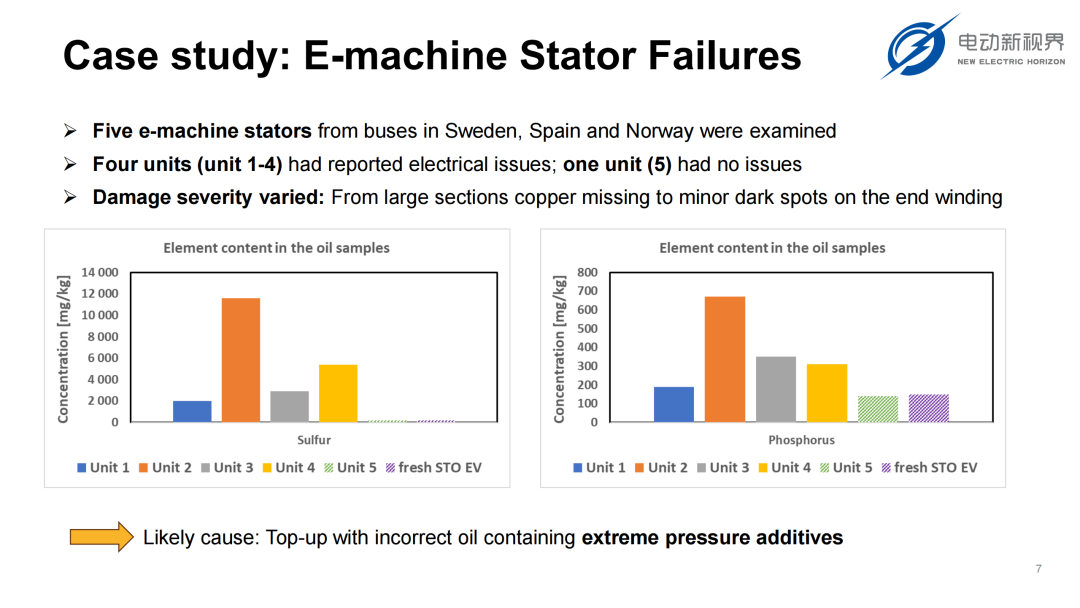

三、案例直击：5 台客车电机定子的 “失效谜团”
TRATON 团队收集了来自瑞典、西班牙、挪威三国的 5 台客车湿式电动机定子，开展了针对性检测：
4 台定子（编号 1-4）已出现明确的电气故障，故障表现从 “铜线大面积缺失” 到 “绕组端部出现轻微黑斑” 不等；
1 台定子（编号 5）未出现任何故障，作为对照组。
1. 油样分析：失效电机的油里藏着 “异常元素”
工程师们首先对 5 台电机对应的传动油样，以及 “新鲜的 STO EV 标准油”（符合湿式电机要求的标准传动油）进行了元素分析，结果发现了关键差异：
（1）硫元素含量：失效电机油样 “飙升”
油样中硫元素的检测数据显示：编号 1-4 的失效电机油样，硫含量远高于新鲜的 STO EV 油，而未失效的编号 5 电机油样，硫含量与新鲜油接近。
（2）磷元素含量：同样呈现 “失效组偏高”
磷元素的检测结果与硫元素一致：失效的 1-4 号电机油样中，磷含量显著高于新鲜油和 5 号电机油样。
硫和磷是啥？为什么会在失效电机的油里超标？答案指向了一种常见的变速箱油添加剂 ——极压添加剂（Extreme Pressure Additives，简称 EP 添加剂）。
2. 极压添加剂：本是 “保护神”，为何变 “杀手”？
极压添加剂是传统变速箱油中常用的成分，它的核心作用是 “保护齿轮和轴承”：
在齿轮高速啮合、轴承高压运转的场景下，普通润滑油膜容易破裂，导致金属表面直接接触，引发磨损、咬合甚至卡死。而极压添加剂中富含硫的活性分子，能在高温高压下与金属表面反应，形成一层 “金属硫化物涂层”（比如硫化铁），相当于给金属部件穿上一层 “防护衣”，减少摩擦和磨损。
但问题的关键的是：湿式电动机的传动油，根本不能含有这种极压添加剂！
TRATON 团队推测：失效电机的传动油在补充（Top-up）过程中，被误加了含有极压添加剂的普通变速箱油 —— 正是这一 “操作失误”，为电机失效埋下了隐患。
四、失效机理深析：极压添加剂 + 铜 =“导电炸弹”
误加的极压添加剂，是如何一步步导致电机定子失效的？TRATON 团队通过扫描电子显微镜（SEM）、能量色散 X 射线光谱仪（EDX）、飞行时间二次离子质谱仪（TOFS-SIMS）等多种精密仪器，还原了整个失效过程：

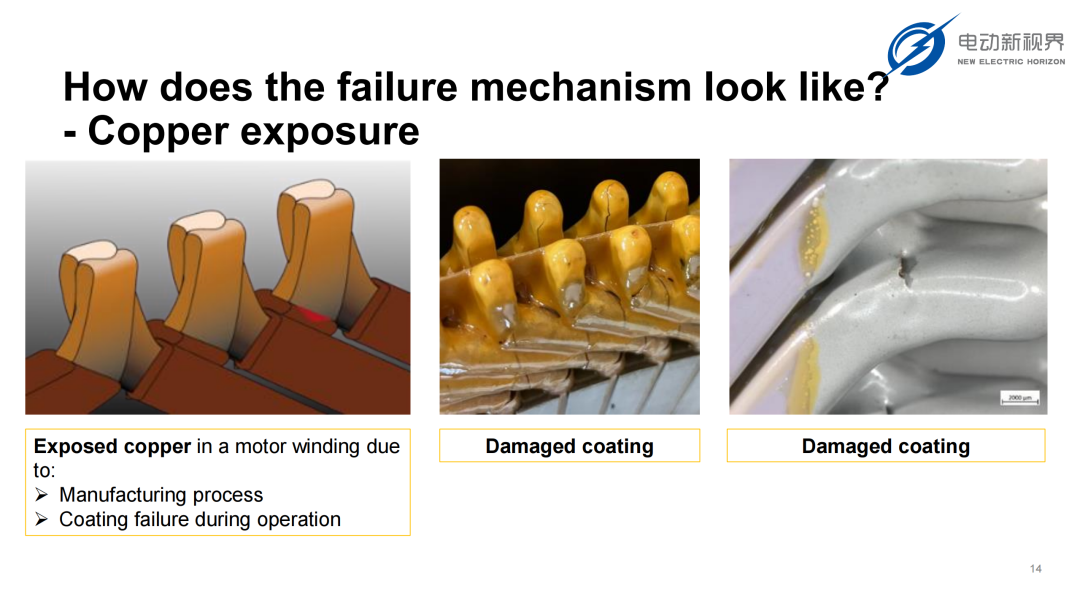

1. 第一步：铜暴露 —— 电机绕组的 “防护缺口”
电机定子的绕组由铜线构成，铜线表面会有一层绝缘涂层，防止短路。但在两种情况下，铜线会暴露出来：
制造过程中：绝缘涂层可能存在微小瑕疵；
运行过程中：长时间高温、振动会导致绝缘涂层破损。
这些暴露的铜表面，成为了极压添加剂 “攻击” 的突破口。

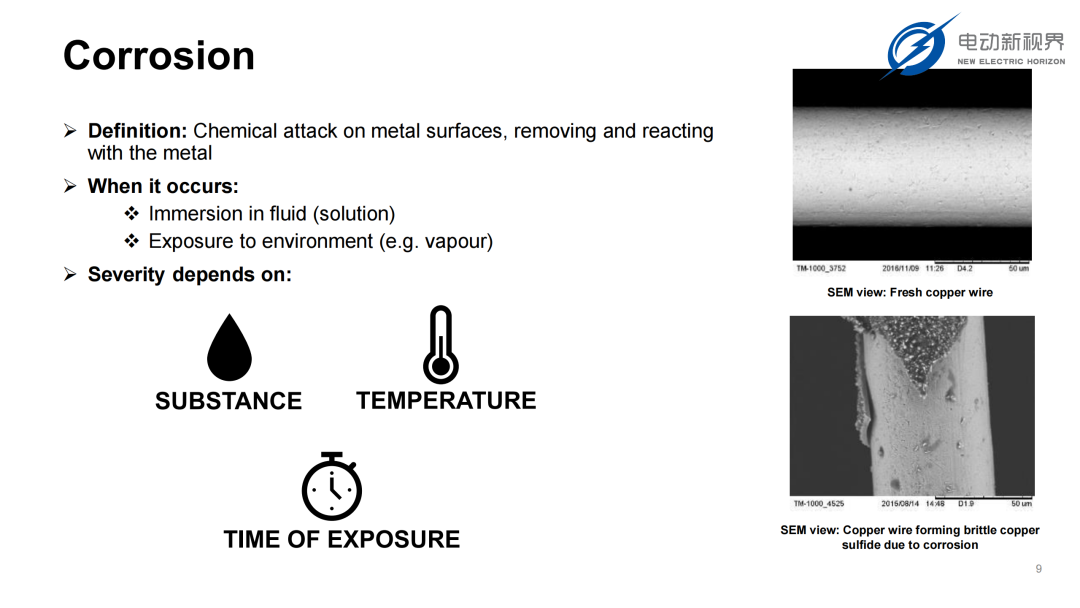

2. 第二步：化学反应 —— 生成 “导电元凶” 硫化铜
极压添加剂中的活性硫分子，会与暴露的铜发生化学反应，生成一种物质 ——硫化铜（Copper Sulfide，CuS）。

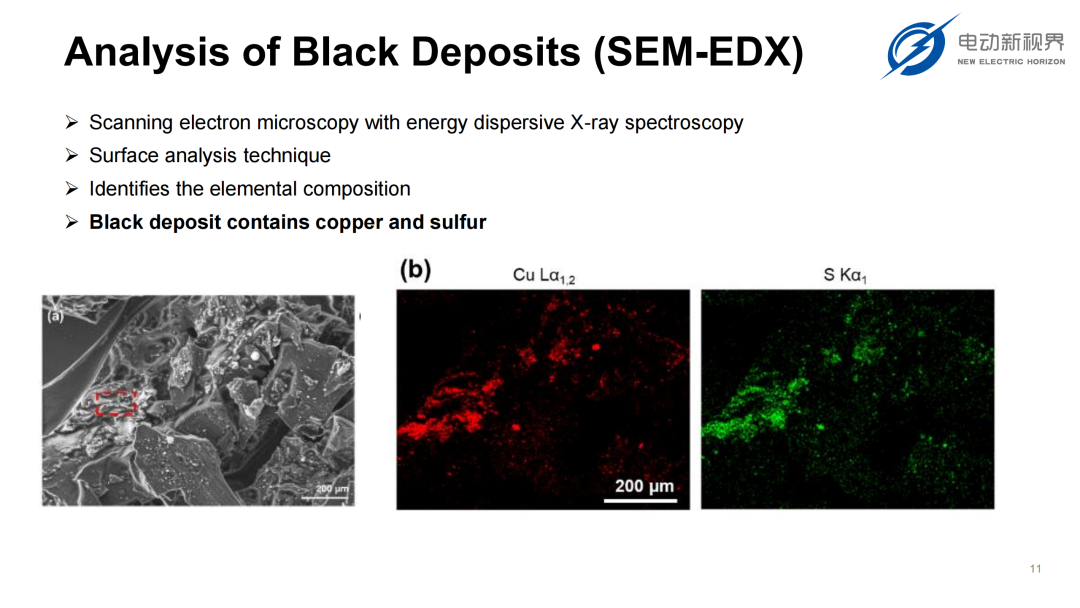

通过 SEM-EDX 分析，工程师们在失效定子的黑色沉积物中，明确检测到了铜（Cu）和硫（S）元素；再通过 TOFS-SIMS 进一步分析，确认了黑色沉积物的成分就是硫化铜。
更关键的是：硫化铜是一种高导电性物质！
TRATON 团队测试了 130℃（电机正常工作温度）下的导电性：
合格的传动油：几乎不导电（导电率接近 0.0001 S/m）；
铜：导电性良好；
硫化铜：导电性远超油，接近金属铜的水平。
3. 第三步：短路 + 分解 —— 电机的 “连锁崩溃”

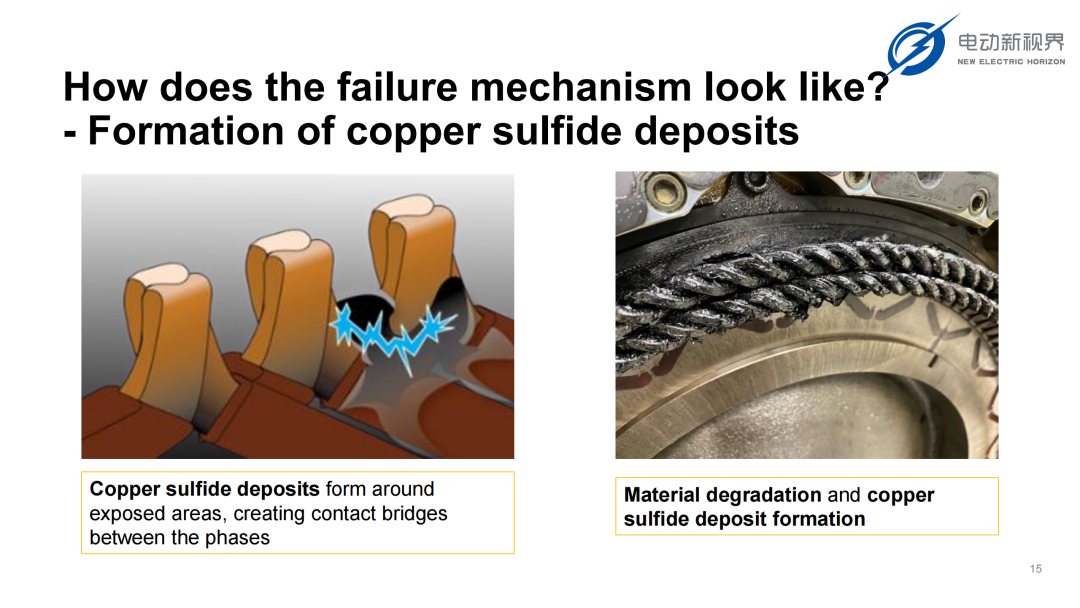

生成的硫化铜沉积物，会在定子绕组的暴露区域周围堆积，逐渐形成 “导电桥”—— 原本相互绝缘的绕组 phases（相），被导电的硫化铜连接起来，直接引发短路。

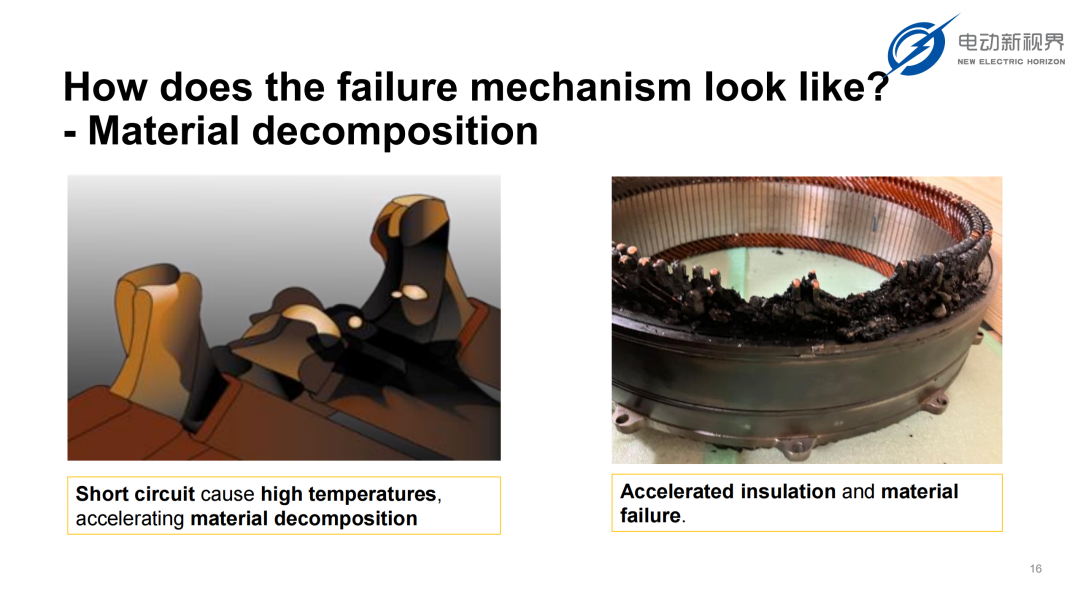

短路会产生极高的温度，这种高温又会加速绝缘涂层的分解、材料的老化，最终导致电机定子彻底失效。而未失效的 5 号电机，油样中没有检测到大量硫、磷等极压添加剂相关元素，即便定子存在微小裂纹（绝缘涂层有缺口），也没有生成硫化铜沉积物，因此未出现故障。
整个失效过程可以总结为：误加 EP 添加剂的油 → 活性硫与暴露铜反应 → 生成高导电硫化铜 → 形成导电桥引发短路 → 高温加速材料分解 → 电机失效。

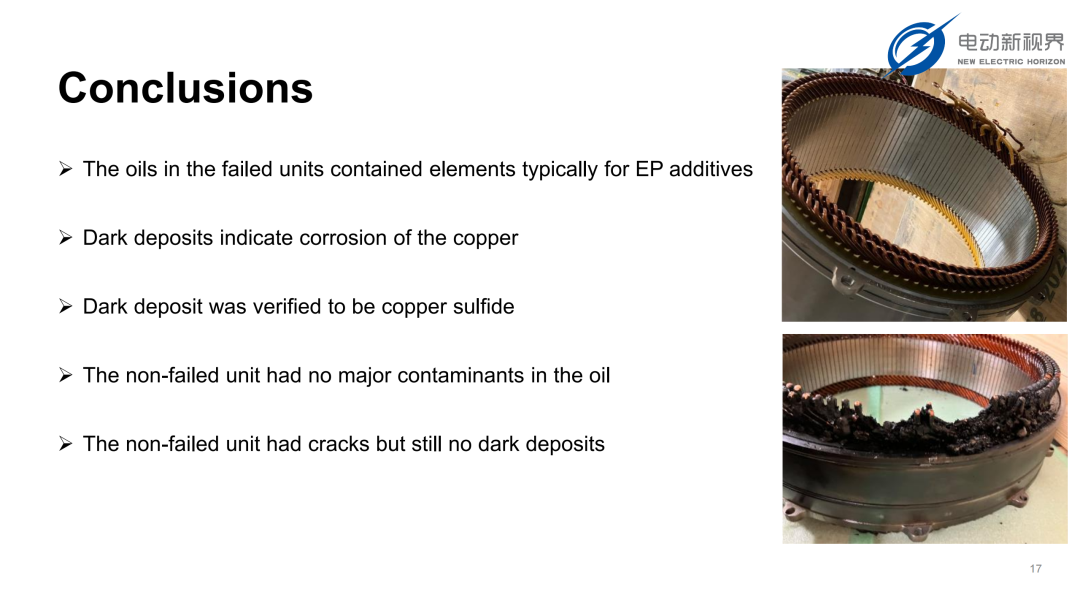

五、结论与启示：湿式电机的 “用油红线”
TRATON 的这项研究，为商用车湿式电动机的设计、使用和维护提供了关键启示，核心结论可以概括为 3 点：
油液是湿式电机的 “生命线”：失效电机的根本原因是 “补充了含极压添加剂的错误油液”，而非设计本身。合格的湿式电机传动油，必须严格避免含有极压添加剂，同时满足 “耐高温、不导电、不腐蚀、强润滑” 四大要求。
硫化铜是 “隐形杀手”：极压添加剂中的活性硫与铜的化学反应，生成的高导电硫化铜是失效的直接元凶 —— 这一机制，为湿式电机的材料选择、油液配方提供了明确的研发方向。
绝缘涂层的完整性至关重要：即使油液合格，若电机绕组的绝缘涂层存在破损，也可能成为失效的 “导火索”。因此，制造过程中的涂层质量控制、运行过程中的涂层保护，同样是湿式电机可靠运行的关键。
对于商用车企业、维修团队来说，这项研究的实践意义尤为重大：在湿式电动机的维护中，必须严格按照要求选用专用传动油，严禁误加含极压添加剂的普通变速箱油—— 这看似简单的操作规范，直接决定了电机的寿命和安全性。
