随着无线传感技术的飞速发展,433 MHz无线通信设备在便携设备、车载终端、智能锁等领域得到了更加广泛的应用。本篇文章将给大家介绍如何利用CST进行433 MHz螺旋天线的设计与仿真。

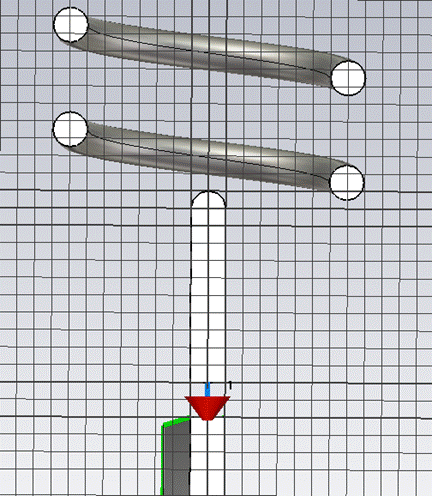

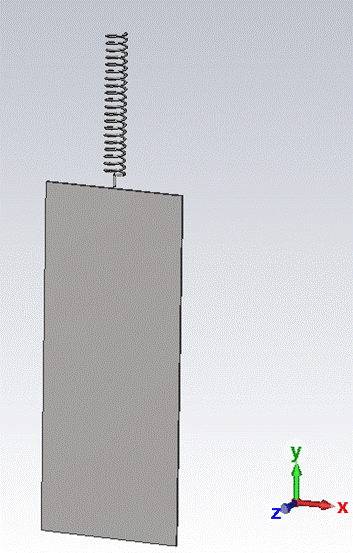

打开CST微波工作室,建立螺旋天线模型。上期介绍过螺旋天线如何建模,这里就不赘述了,感兴趣的可以翻看螺旋天线的建模和仿真(一)这篇文章。天线结构如下:
l 工作频率:433MHz
l 天线结构尺寸:导线半径0.5mm,螺旋半径4mm,螺距3mm,匝数20
l 地板尺寸:长*宽*高=150mm*60mm*1mm

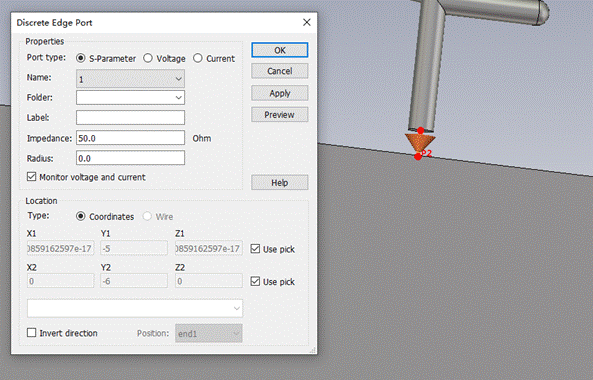

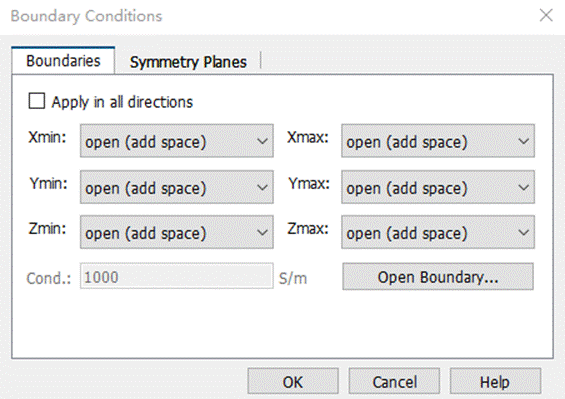

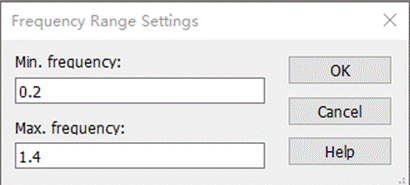

接下来我们进行仿真设置,这里在天线和参考地之间设置离散端口激励,仿真频段设置为0.2GHz-1.4GHz,边界条件为Open(add space)。
仿真设置完后,检查一下网格剖分,在端口处至少剖分2个网格,天线螺旋截面也要保证完全被网格剖开,如果没有剖开则需要加密网格。

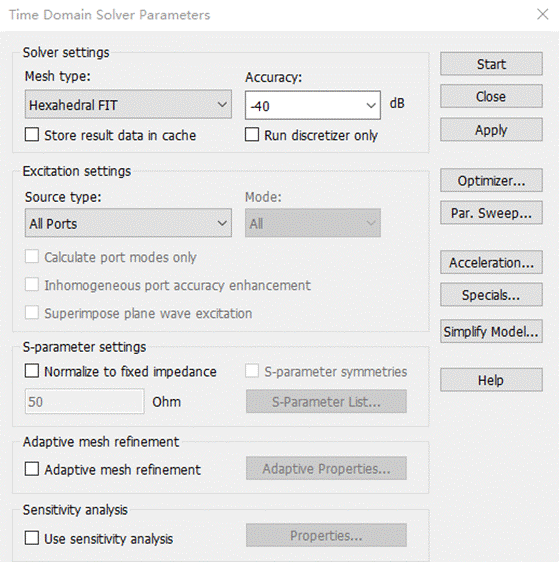

最后,选择时域仿真,并运行仿真分析,点击Start。

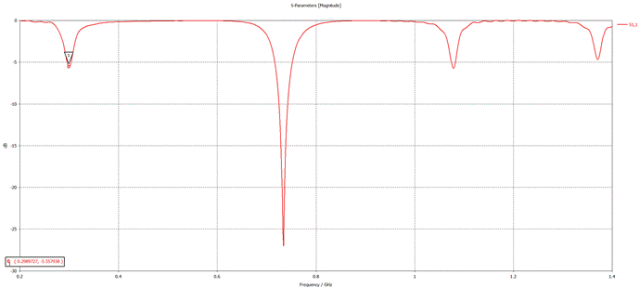

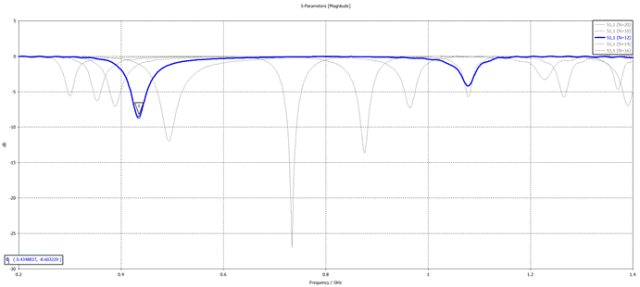

下面查看天线的回波损耗S11、方向图等结果。下图为天线的回波损耗S11结果。

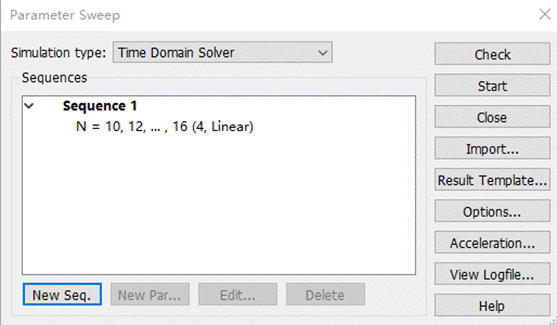

从图中可以看出该天线并没有在433MHz处谐振,并且回波损耗远远不够,这时我们可以通过参数优化,扫描天线尺寸或者匝数来使天线在433MHz处得到较好的回波损耗S11。

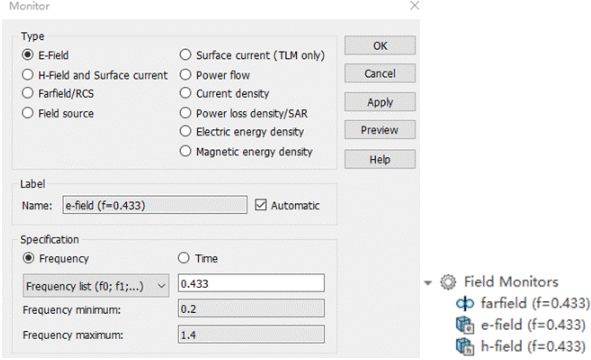

在查看方向图、电场分布、电流分布等前,需要先添加相关的场监视器。

相关结果如下图。

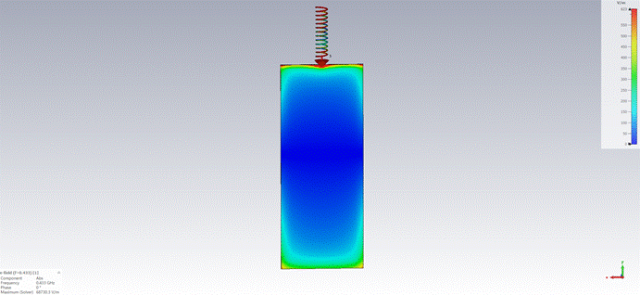

电场分布

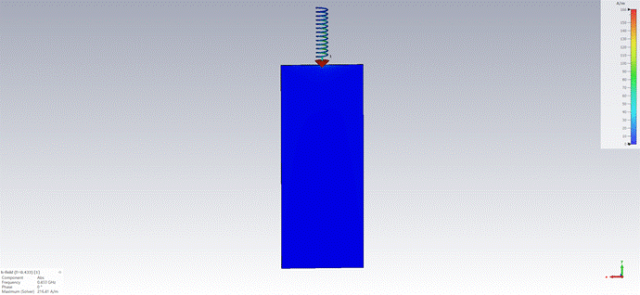

磁场分布

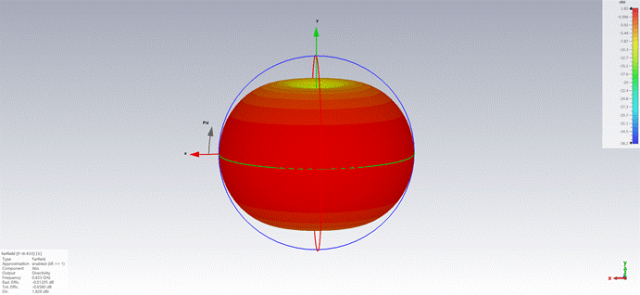

方向图
