在现代工程设计领域，如何在有限空间内实现流体传输效率最大化、能耗最小化及结构轻量化的平衡，是科研人员与工程师面临的核心挑战。

流体拓扑优化技术作为一种基于数学优化理论与多物理场仿真的创新设计方法，通过自主搜索最优流道形态与结构分布，为解决这一挑战提供了系统性方案。本文将从原理、工程应用、仿真技术三个维度，全面解析流体拓扑优化技术，并推荐一款聚焦工程落地的COMSOL流体拓扑实战教程。

01

流体拓扑优化核心原理

流体拓扑优化的本质是在给定设计域、边界条件与约束条件下，通过材料分布的迭代优化，实现流体流动相关目标函数的最优解。其核心原理可从数学基础、优化方法与物理方程三个层面展开：



第一、数学基础框架

流体拓扑优化以连续体结构优化理论为基础，将设计问题转化为带约束的极值求解问题。其基本数学模型可表示为：在满足体积约束、压力约束、结构强度约束等条件下，最小化流体流动阻力、最大化传热效率或优化温度分布等目标函数。通过对设计域内材料的 “保留” 与 “去除” 进行连续化描述，结合灵敏度分析指导迭代方向，最终获得最优的流体传输结构。



第二、核心优化方法

目前工程中应用最广泛的是 变密度法 （Solid Isotropic Material with Penalization, SIMP），该方法通过引入密度变量描述材料存在状态（0 表示无材料，1 表示有材料，0-1 之间为过渡状态），并通过惩罚因子对中间密度状态进行抑制，迫使优化结果收敛到清晰的 “有 / 无” 材料分布，从而生成可制造的流道结构。此外，变密度法中常结合达西插值法处理多孔介质区域的流体传输特性，实现拓扑优化过程中流体力学行为的精准模拟。



第三、关键物理方程支撑

流体拓扑优化的仿真求解依赖于核心物理方程的耦合求解：

N-S 方程组：（Navier-Stokes Equations）：描述流体的动量守恒与质量守恒，是刻画粘性流体流动行为的基础，在拓扑优化中需结合材料密度变量进行修正，形成拓扑形式的 N-S 方程，以反映材料分布对流体流动的影响；

能量方程：当涉及传热问题（如液冷散热场景）时，需耦合能量方程描述温度场分布，通过拓扑优化同时实现流动阻力与温度分布的协同优化。两类方程的耦合求解，是实现热流共轭传热拓扑优化的核心前提。

在变密度法热流拓扑优化的仿真实践中，很多科研er 和工程师都会陷入一个核心困惑：为什么能量方程是修改物性参数（密度、热容及导热系数），但是在修改N-S 方程时，为什么行业共识是「添加达西阻尼力」，而非直接调整流体物性参数？这背后藏着拓扑优化的核心原理，也是攻克微通道散热、液冷板设计的关键所在！

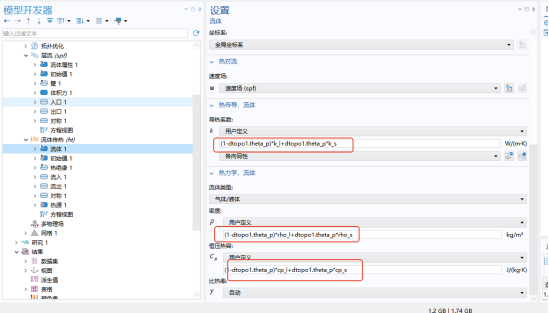

能量方程中的物性参数修改

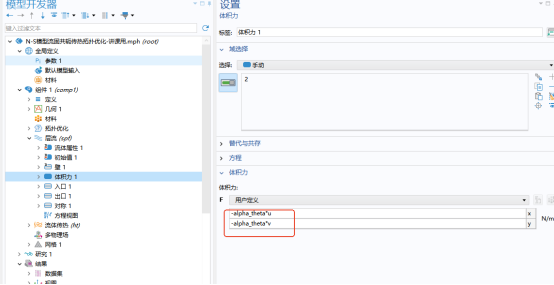

动量方程中的源项修改

先搞懂：变密度法的核心逻辑是什么？

变密度法的本质是通过“材料密度变量” 描述优化区域内的 “有 / 无” 状态 —— 密度 = 1 代表存在有效流体通道，密度 = 0 代表为固体区域（无流体流通）。而 N-S 方程作为流体运动的核心控制方程，必须适配这种 “0-1 分布” 的拓扑特性，才能实现 “最优流道形态” 的迭代求解。

关键答案：为什么是达西阻尼力，而非物性参数？

（1）达西阻尼力：精准模拟 “伪固体” 区域的流动抑制

拓扑优化迭代过程中，非流道区域（密度趋近0）并非绝对真空，而是需要通过数学模型 “抑制流体流动”，同时避免数值发散。达西阻尼力的核心作用是：对低密度区域施加与流速成正比的粘性阻力，让流体自然 “避开” 这些区域，逐步汇聚到高密度区域形成最优流道。这种处理方式完全符合达西定律的物理本质（描述流体在多孔介质中的渗流阻力），既能精准匹配 “伪固体 - 流体” 的过渡特性，又能保证方程的数值稳定性。

（2）修改物性参数：物理意义失真 + 优化失效风险

如果选择直接修改粘度、密度等物性参数来抑制流动，会面临两个致命问题：

① 物理逻辑矛盾：流体的物性参数（如粘度）是物质本身的固有属性，与“是否为流道” 的拓扑状态无关，强行修改会导致物理模型失真，优化结果失去工程参考价值；

② 数值迭代崩溃：当物性参数突变（如粘度增至极大值）时，N-S 方程的非线性特性会急剧增强，极易出现收敛困难、结果震荡，甚至无法得到合理的流道形态；

③ 无法适配“过渡区域”：变密度法中存在密度介于 0-1 的过渡区域，达西阻尼力可通过密度变量连续调控阻力大小，而物性参数的离散修改无法实现这种平滑过渡，会导致优化结果出现 “锯齿状” 缺陷。

02

流体拓扑优化的工程应用场景

流体拓扑优化技术凭借其强大的自主设计能力，已广泛应用于多个工业领域，尤其在需要高精度流道设计的场景中展现出显著优势：



1. 新能源领域：电池包液冷板设计

新能源汽车电池包在充放电过程中会产生大量热量，均匀散热是保障电池安全性与使用寿命的关键。通过流体拓扑优化，可在电池包有限空间内，设计出最优液冷流道布局，实现冷却液流量均匀分布，降低流动阻力的同时，最大化传热面积与散热效率，解决传统人工设计流道散热不均、能耗较高的问题。

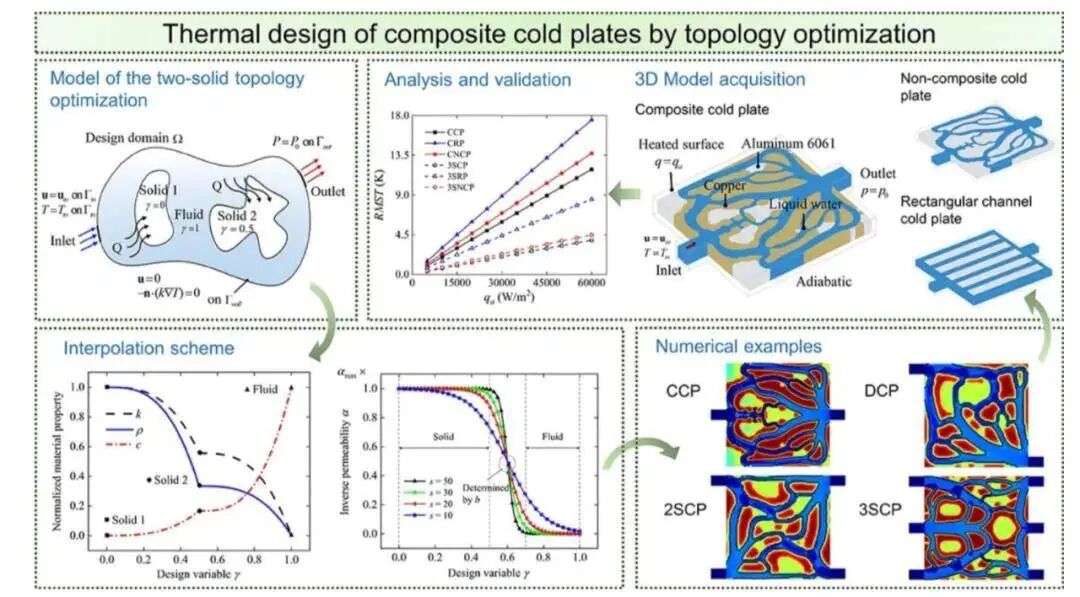

基于拓扑优化的复合冷板热设计-3D科学谷



2. 电子设备领域：芯片与消费电子散热

随着芯片集成度不断提高，电子设备的热密度持续攀升，传统散热结构已难以满足需求。流体拓扑优化可针对芯片封装区域的复杂空间约束，设计微型化、高效化的散热流道或微通道换热器，在极小空间内实现高效热交换，助力消费电子设备向轻薄化、高性能化发展。

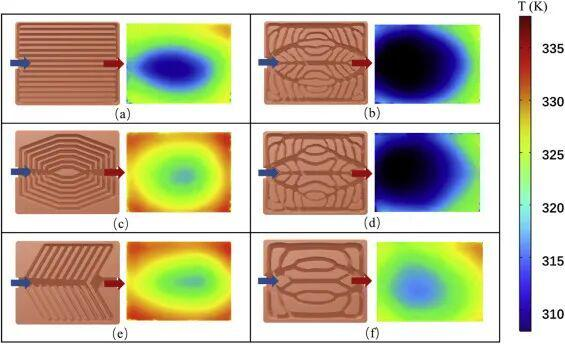

东南大学许波IJHMT：基于拓扑优化的液冷微通道散热[1]



3. 通用机械领域：换热器与流体机械设计

在空调换热器、工业换热器等设备中，流道结构直接影响换热效率与能耗。流体拓扑优化能够根据介质特性、压力损失要求等，优化换热器内部流道形态与分布，提升换热系数；同时可应用于泵、风机等流体机械的流道设计，降低流动损失，提高能源利用效率。

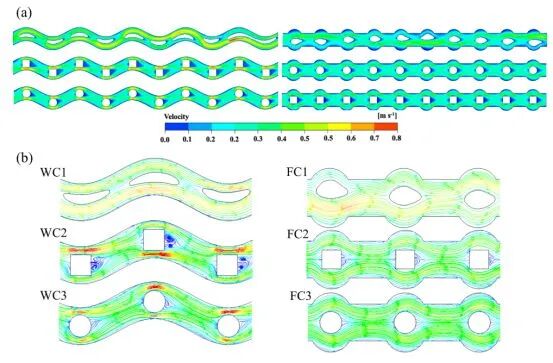

图6 .(a) 分别具有拓扑优化肋、方形肋和圆形肋的复杂微通道的速度轮廓。(b) 分别具有拓扑优化肋、方形肋和圆形肋的复杂微通道的局部流线[2]。



4. 其他领域：航空航天与生物医药

在航空航天领域，可用于发动机冷却系统、燃油传输管路的优化设计，在减重的同时保障极端工况下的流体传输稳定性；在生物医药领域，可用于微流控芯片的通道设计，实现生物样本的高效混合、分离与传输。

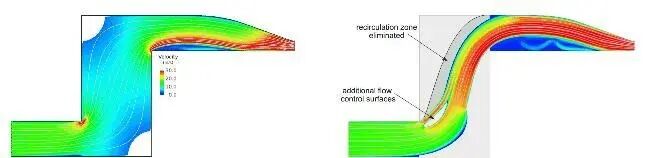

V6发动机进气歧管的优化 [3]

03

流体拓扑优化仿真技术应用

流体拓扑优化的落地离不开多物理场仿真技术的支撑，其核心流程包括几何建模、网格划分、物理场设置、优化求解与后处理五个关键环节，且每个环节都需兼顾理论准确性与工程实用性：



仿真工具选择

目前主流的仿真工具为 COMSOL Multiphysics、ANSYS、Altair等，其中 COMSOL 凭借强大的多物理场耦合能力与灵活的方程自定义功能，成为流体拓扑优化的优选工具。尤其是 COMSOL 6.3 版本，其拓扑优化模块对变密度法的支持更完善，可实现热流共轭传热等复杂场景的精准仿真。



核心仿真流程

几何建模：根据工程需求定义设计域、进出口边界、热源区域等关键部分，确保几何模型与实际工况一致；

网格划分：采用结构化或非结构化网格对设计域进行离散，针对流道可能形成的复杂区域进行网格加密，平衡计算精度与效率；

物理场与材料设置：配置流体与固体材料属性，设置阻尼系数（用于控制流体流动稳定性），通过拓扑变量关联材料密度与物理参数；

边界条件与约束定义：设定进出口压力 / 流量、壁面边界条件、温度边界等，明确体积约束、压力损失上限等优化约束；

目标函数定义：根据工程需求设定目标函数，如最小化流动阻力、最小化最高温度、最大化传热效率等；

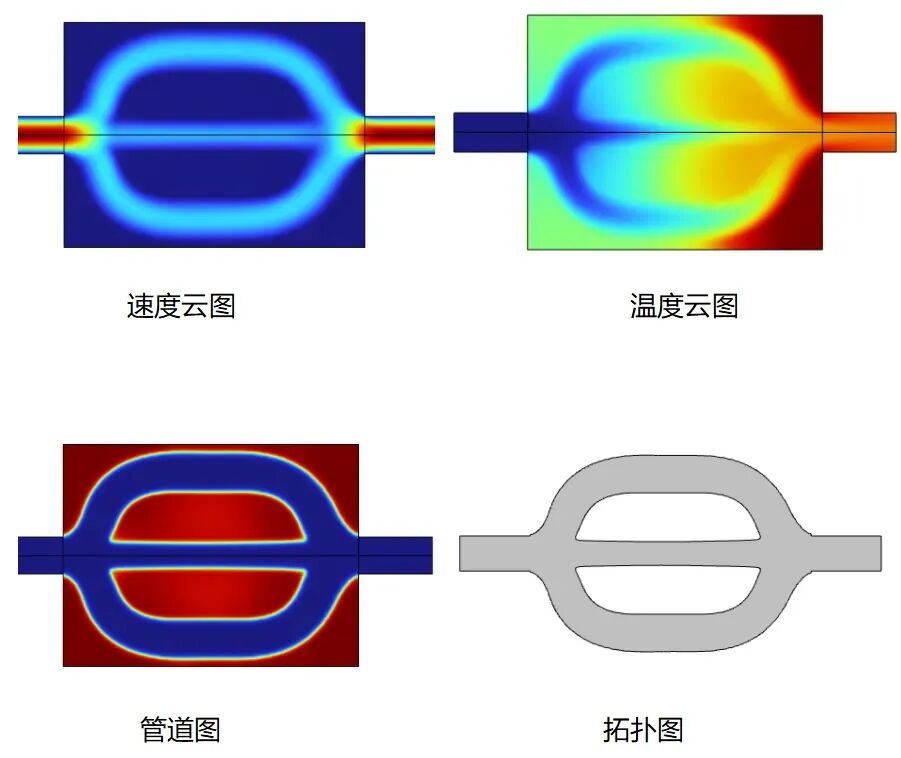

求解与后处理：通过迭代求解获得优化结果，对密度云图、速度云图、温度云图等进行分析，提取最优流道结构，并验证其满足设计要求。



技术关键难点

流体拓扑优化仿真的核心难点在于物理方程的拓扑化修正、多场耦合的灵敏度分析与数值稳定性控制。例如，需准确区分能量方程与动量方程在拓扑优化中的差异，合理设置惩罚因子与阻尼系数，避免优化过程中出现数值振荡或结果不收敛的问题。

04

热流共轭传热的拓扑优化落地教程

在电池包、芯片的液冷板流道优化中，添加达西阻尼力的N-S 方程，能同时实现三大目标：（1）保证流道通畅性：高密度区域阻尼力极小，流体阻力低，满足散热流量需求；（2）实现结构轻量化：低密度区域被阻尼力 “屏蔽”，自然形成镂空结构，兼顾轻量化；（3）提升传热效率：流道形态随温度场、压力场自适应迭代，避免局部涡流和散热死角。

而这些核心原理与实操技巧，正是《基于变密度法COMSOL 热流共轭传热液冷板拓扑优化设计》课程的重点拆解内容！例如第4 讲深度解析：拓扑形式 N-S 方程的推导逻辑，达西阻尼力的参数设置技巧；第8 讲实操教学：材料属性与阻尼系数的匹配方法，避免数值发散的关键避坑点；第9 讲原理拆解：达西阻尼力与变密度法的耦合机制，为什么这种修改方式是工程最优解；

总之，它全流程案例验证：从方程修改到流道迭代，用液冷板设计实例印证这一核心逻辑的实战价值。更重要的是，课程不止讲“怎么做”，更讲 “为什么这么做”—— 基于《流固共轭传热结构拓扑优化》核心文献，结合 10 年 + 多物理场仿真经验，让你吃透方程修改的底层逻辑，而非死记硬背操作步骤！

若想系统掌握流体拓扑优化技术，并快速应用于液冷板、换热器等工程设计场景，推荐我的原创的视频教程（请识别下方二维码试看）。

可回放/开发票/奖学金/加餐

提供vip群答疑/学习资料

《基于变密度法COMSOL 热流共轭传热液冷板拓扑优化设计》

该课程基于核心文献《流固共轭传热结构拓扑优化》开发，专为 COMSOL 6.3 用户设计，兼具理论深度与实操落地性，适合具备 COMSOL 基础的科研人员、微通道散热方向硕博及电池、芯片、消费电子行业工程师。课程亮点如下：



1. 内容体系全面

课程共 14 讲，从基础概念辨析（尺寸优化、形状优化与拓扑优化的区别）入手，深度拆解 N-S 方程组与能量方程在拓扑优化中的应用，覆盖几何建模、网格划分、材料属性设置、边界条件配置、目标函数定义到后处理的全流程，让学员 “知其然更知其所以然”。



2. 聚焦工程落地

课程以液冷板等换热器流道设计为核心应用场景，提供全套源文件与参考资料，学完即可直接应用于科研项目与工程设计，有效缩短研发周期。针对热流共轭传热这一核心场景，专门讲解能量方程与动量方程的拓扑化设置、体积力拓扑处理等关键技术，攻克工程实操难点。

最后，流体拓扑优化技术正逐渐成为现代工程设计的核心工具，其在散热、流体传输等领域的应用价值日益凸显。通过系统学习理论原理与仿真实操，掌握这一技术将为科研创新与工程落地提供强大助力。上述课程以论文复现为依托，以工程落地为目标，是快速掌握热流共轭传热拓扑优化技术的优质选择。
