从数学公式到软件操作：Ansys里的“理论翻译”指南

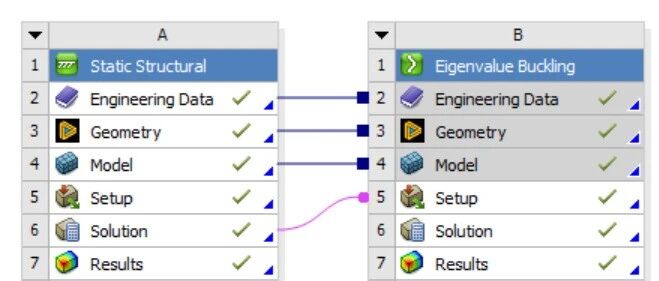

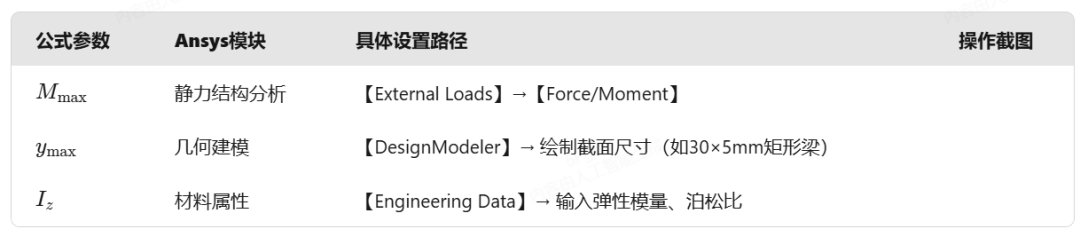

宝子们催的「钢管线性屈曲分析实操」来啦！这次把建模、设置、求解的每一步都拆透，跟着点鼠标就能复现，做完直接拿捏临界屈曲载荷～一、先备齐“食材”（前置准备）•软件：ANSYSWorkbench19.0及以上（版本差异不大，按钮位置基本一致）•模型：钢管（以“外径40mm、内径20mm、长度500mm”为例，参数可自定义）•材料：默认StructuralSteel（结构钢，弹性模量200GPa、泊松比0.3，不用额外设置）二、Step1：启动Workbench，创建分析项目1.打开ANSYSWorkbench，左侧“Toolbox”找到「StaticStructural」（静力学分析）和「EigenvalueBuckling」（特征值屈曲分析，即线性屈曲）；2.鼠标按住「EigenvalueBuckling」，拖到右侧「ProjectSchematic」空白处，会自动关联静力学分析（屈曲分析必须基于静力学结果，不能单独创建）；3.双击项目名称“EigenvalueBuckling”，修改为“钢管线性屈曲分析”（方便后续查找文件）。三、Step2：建立钢管模型（DesignModeler）4.双击静力学分析模块的「Geometry」（黄色小方块），启动DesignModeler；5.选择“Millimeter”（毫米）单位，点击左上角「Create」→「Cylinder」（圆柱体）；6.建模参数设置（直接填数值，不用改其他）：◦Axis（轴线）：默认X轴；◦Radius（外径）：40mm；◦Height（长度）：500mm；7.点击「Generate」生成实心圆柱，再点击「Create」→「Hollow」（空心化）；◦选择刚才生成的实心圆柱，在弹出的“Thickness”（厚度）里填10mm;8.点击「Generate」完成空心钢管模型，右上角「Save」保存，关闭DesignModeler。四、Step3：静力学分析设置（关键！屈曲分析的基础）1.导入模型+设置材料•双击静力学模块的「Model」（绿色小方块），启动Mechanical；•左侧“Outline”→“Geometry”，右键钢管模型→「AssignMaterial」→选择“StructuralSteel”（默认已存在，直接选）。2.划分网格（保证计算精度）•左侧“Outline”→“Mesh”，右键→「Insert」→「Sizing」；•选择钢管模型，在下方“DetailsofSizing”里设置：◦ElementSize（单元大小）：15mm（数值越小网格越密，精度越高，10mm适合此模型，电脑配置低可设20mm）；•右键“Mesh”→「GenerateMesh」，等待网格划分完成（钢管表面出现密密麻麻的小格子即可）。3.施加约束（模拟实际受力场景）•左侧“Outline”→“StaticStructural(A5)”→右键「Insert」→「FixedSupport」（固定约束）；•选择钢管的一端（端面），点击鼠标中键确认（端面会显示红色边框），约束全部自由度（默认设置，不用改）。4.施加压力（屈曲分析的载荷）•右键「Insert」→「Pressure」（压力载荷）；•选择钢管的另一端（另一端面），点击鼠标中键确认；•下方“DetailsofPressure”里设置：◦Magnitude（压力值）：1MPa（任意设置，后续用载荷因子换算真实临界压力）；◦Direction（方向）：默认“NormaltoFace”（垂直于端面，即轴向压力，符合屈曲受力）。5.求解静力学结果•右键“StaticStructural(A5)”→「Solve」，等待求解完成（左侧出现绿色对勾）。五、Step4：线性屈曲分析设置（核心步骤）1.关联静力学结果•左侧“Outline”→“EigenvalueBuckling(B5)”，下方“DetailsofEigenvalueBuckling”里确认：◦Solution(A6)：已自动关联静力学求解结果（不用手动设置）；◦NumberofModes（求解阶数）：设为10（默认10阶，足够看第一阶临界载荷）。2.求解屈曲分析•右键“EigenvalueBuckling(B5)”→「Solve」，等待求解完成（左侧出现绿色对勾）。六、Step5：结果查看1.查看第一阶屈曲模态图（变形+载荷因子）•左侧“Outline”→“Solution(B6)”→右键「Insert」→「Deformation」→「Total」（总变形）；•右键“TotalDeformation”→「Evaluate」，生成变形云图；•重点看2个信息：✅上方“LoadMultiplier=13543（载荷因子，不同模型参数数值不同，以自己软件显示为准）；→真实临界屈曲压力=载荷因子×施加的压力=13543×1MPa=13543MPa；✅颜色云图：红色/亮色区域变形最大，能直观看到钢管“弯曲的形状”（比如中间鼓出、两端弯曲等）。2.查看前十阶屈曲载荷因子（柱状图+表格）•右键“Solution(B6)”→「Insert」→「EigenvalueBucklingResults」→「ModeShapeTable」；•右键“ModeShapeTable”→「Evaluate」，生成阶数-载荷因子表格和柱状图；•重点看：第一阶载荷因子最小（最容易发生屈曲），后续阶数载荷因子更大，对应更复杂的弯曲形态（工程实际中只关注第一阶即可）。七、避坑指南（新手必看）9.建模时单位要统一（全程用毫米，压力用MPa，避免单位混乱导致结果错误）；10.约束必须选“FixedSupport”（固定端面），不能选其他约束（否则模拟不出轴向受压场景）；11.压力方向必须“NormaltoFace”（垂直端面），如果方向反了，载荷因子会显示异常；12.网格划分不能太粗（比如超过20mm），否则计算精度低，载荷因子偏差大。八、总结（实操流程速记）创建项目（静力学+屈曲）→DesignModeler建钢管模型→静力学设置（材料+网格+约束+压力+求解）→屈曲分析设置（10阶+求解）→查看结果（第一阶载荷因子+变形云图）跟着步骤走，是不是一点都不难？每一步都有明确的按钮和参数，新手也能轻松复现～来源：Ansys实战训练
