ANSYS Workbench钢管线性屈曲分析｜保姆级实操+结果解读，小白也能1:1复现！
宝子们催的「钢管线性屈曲分析实操」来啦！这次把建模、设置、求解的每一步都拆透，跟着点鼠标就能复现，做完直接拿捏临界屈曲载荷～
一、先备齐“食材”（前置准备）
•软件：ANSYS Workbench 19.0及以上（版本差异不大，按钮位置基本一致）
•模型：钢管（以“外径40mm、内径20mm、长度500mm”为例，参数可自定义）
•材料：默认Structural Steel（结构钢，弹性模量200GPa、泊松比0.3，不用额外设置）
二、 Step1：启动Workbench，创建分析项目
1.打开ANSYS Workbench，左侧“Toolbox”找到「Static Structural」（静力学分析）和「Eigenvalue Buckling」（特征值屈曲分析，即线性屈曲）；

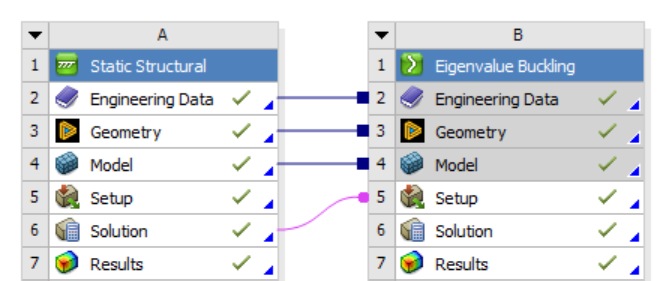

2.鼠标按住「Eigenvalue Buckling」，拖到右侧「Project Schematic」空白处，会自动关联静力学分析（屈曲分析必须基于静力学结果，不能单独创建）；
3.双击项目名称“Eigenvalue Buckling”，修改为“钢管线性屈曲分析”（方便后续查找文件）。
三、 Step2：建立钢管模型（DesignModeler）
4.双击静力学分析模块的「Geometry」（黄色小方块），启动DesignModeler；
5.选择“Millimeter”（毫米）单位，点击左上角「Create」→「Cylinder」（圆柱体）；
6.建模参数设置（直接填数值，不用改其他）：
◦Axis（轴线）：默认X轴；
◦Radius（外径）：40mm；
◦Height（长度）：500mm；
7.点击「Generate」生成实心圆柱，再点击「Create」→「Hollow」（空心化）；
◦选择刚才生成的实心圆柱，在弹出的“Thickness”（厚度）里填10mm;
8.点击「Generate」完成空心钢管模型，右上角「Save」保存，关闭DesignModeler。
四、 Step3：静力学分析设置（关键！屈曲分析的基础）
1. 导入模型+设置材料
•双击静力学模块的「Model」（绿色小方块），启动Mechanical；
•左侧“Outline”→“Geometry”，右键钢管模型→「Assign Material」→选择“Structural Steel”（默认已存在，直接选）。
2. 划分网格（保证计算精度）
•左侧“Outline”→“Mesh”，右键→「Insert」→「Sizing」；
•选择钢管模型，在下方“Details of Sizing”里设置：
◦Element Size（单元大小）：15mm（数值越小网格越密，精度越高，10mm适合此模型，电脑配置低可设20mm）；
•右键“Mesh”→「Generate Mesh」，等待网格划分完成（钢管表面出现密密麻麻的小格子即可）。
3. 施加约束（模拟实际受力场景）
•左侧“Outline”→“Static Structural (A5)”→右键「Insert」→「Fixed Support」（固定约束）；
•选择钢管的一端（端面），点击鼠标中键确认（端面会显示红色边框），约束全部自由度（默认设置，不用改）。
4. 施加压力（屈曲分析的载荷）
•右键「Insert」→「Pressure」（压力载荷）；
•选择钢管的另一端（另一端面），点击鼠标中键确认；
•下方“Details of Pressure”里设置：
◦Magnitude（压力值）：1MPa（任意设置，后续用载荷因子换算真实临界压力）；
◦Direction（方向）：默认“Normal to Face”（垂直于端面，即轴向压力，符合屈曲受力）。
5. 求解静力学结果
•右键“Static Structural (A5)”→「Solve」，等待求解完成（左侧出现绿色对勾）。
五、 Step4：线性屈曲分析设置（核心步骤）
1. 关联静力学结果
•左侧“Outline”→“Eigenvalue Buckling (B5)”，下方“Details of Eigenvalue Buckling”里确认：
◦Solution (A6)：已自动关联静力学求解结果（不用手动设置）；
◦Number of Modes（求解阶数）：设为10（默认10阶，足够看第一阶临界载荷）。
2. 求解屈曲分析
•右键“Eigenvalue Buckling (B5)”→「Solve」，等待求解完成（左侧出现绿色对勾）。
六、 Step5：结果查看
1. 查看第一阶屈曲模态图（变形+载荷因子）
•左侧“Outline”→“Solution (B6)”→右键「Insert」→「Deformation」→「Total」（总变形）；
•右键“Total Deformation”→「Evaluate」，生成变形云图；
•重点看2个信息：
✅ 上方“Load Multiplier = 13543（载荷因子，不同模型参数数值不同，以自己软件显示为准）；
→ 真实临界屈曲压力=载荷因子×施加的压力=13543×1MPa=13543MPa；
✅ 颜色云图：红色/亮色 区域变形最大，能直观看到钢管“弯曲的形状”（比如中间鼓出、两端弯曲等）。
2. 查看前十阶屈曲载荷因子（柱状图+表格）
•右键“Solution (B6)”→「Insert」→「Eigenvalue Buckling Results」→「Mode Shape Table」；
•右键“Mode Shape Table”→「Evaluate」，生成阶数-载荷因子表格和柱状图；
•重点看：第一阶载荷因子最小（最容易发生屈曲），后续阶数载荷因子更大，对应更复杂的弯曲形态（工程实际中只关注第一阶即可）。
七、避坑指南（新手必看）
9.建模时单位要统一（全程用毫米，压力用MPa，避免单位混乱导致结果错误）；
10.约束必须选“Fixed Support”（固定端面），不能选其他约束（否则模拟不出轴向受压场景）；
11.压力方向必须“Normal to Face”（垂直端面），如果方向反了，载荷因子会显示异常；
12.网格划分不能太粗（比如超过20mm），否则计算精度低，载荷因子偏差大。
八、总结（实操流程速记）
创建项目（静力学+屈曲）→ DesignModeler建钢管模型→ 静力学设置（材料+网格+约束+压力+求解）→ 屈曲分析设置（10阶+求解）→ 查看结果（第一阶载荷因子+变形云图）
跟着步骤走，是不是一点都不难？每一步都有明确的按钮和参数，新手也能轻松复现～
