射频功率放大器基础知识与选型指南
在无线通信系统中，射频功率放大器（PA）是决定信号覆盖范围和系统能效的核心部件。本文基于工程实践，系统梳理功放设计的基础理论、器件选型方法论及关键工程要点。
一、功放的核心概念与分类
功率放大器的本质是实现电能→射频能的高效转换，根据应用场景分为三大类别：
1. 射频功率放大器
核心指标：输出功率与效率是设计的永恒主题。在保证足够功率输出的同时，必须最大化能量转换效率以降低热耗

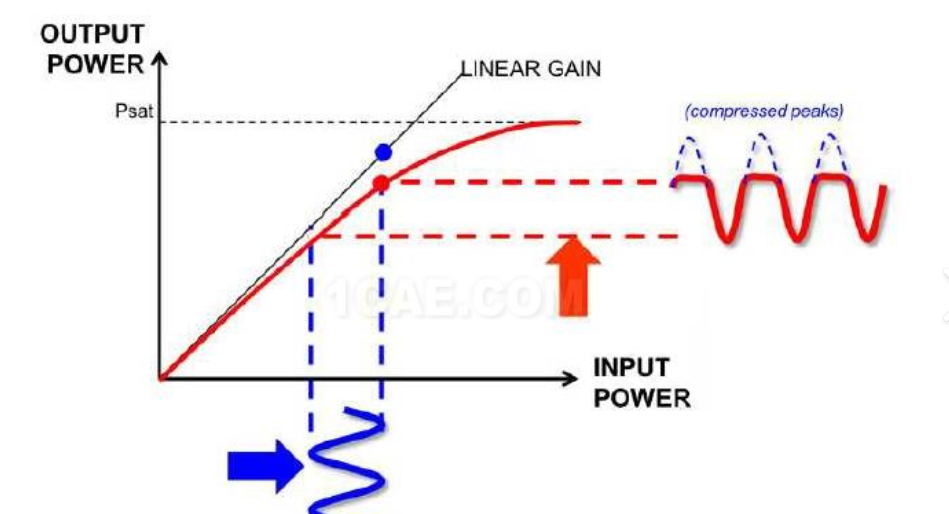

线性度要求：谐波分量需尽可能小，避免对邻道造成干扰，这对现代调制系统尤为重要
应用场景：基站、自组网电台、卫星通信等无线发射链路末端
2. 音频功率放大器
用于驱动扬声器，将微弱音频信号放大至足够功率。常见于消费类电子产品的声学驱动电路。
3. 直流功率放大器
放大直流或极低频信号，主要用于精密测量仪表和运算放大器电路。
二、功率器件深度解析与选型
器件选型是功放设计的起点，直接决定电路拓扑和性能上限。当前主流器件可分为四大类：

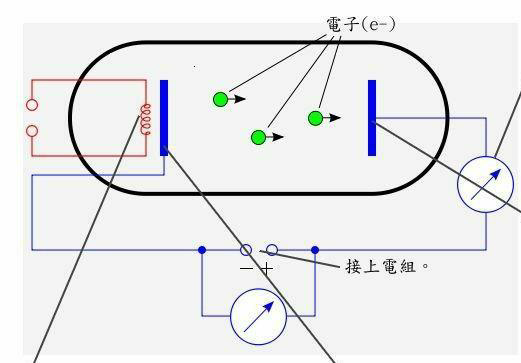

1.真空管
优势：
负载能力强，线性性能无可替代
工作频率可达GHz级，适用于广播发射机、雷达等超大功率场景
劣势：
体积庞大、功耗惊人
寿命短、结构脆弱
需数百至数千伏高压电源，系统复杂度极高
选型建议：仅在千瓦级以上、对线性度极致追求的场景考虑，常规通信系统已完全淘汰。

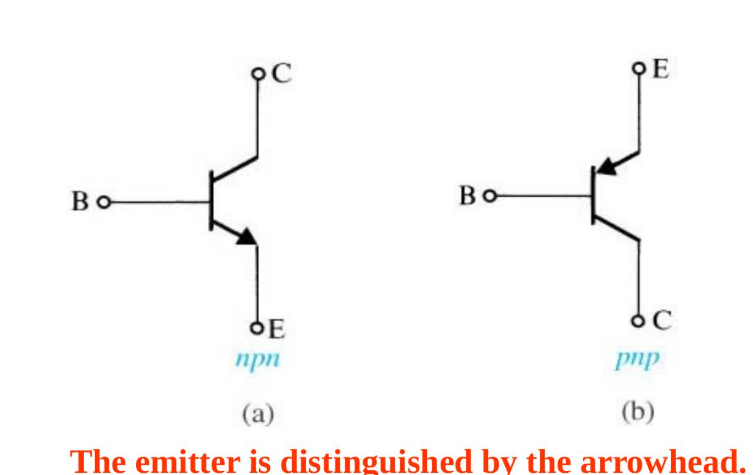

2. 双极型晶体管（BJT）：经典电流控制器件
工作原理：多子与少子共同参与导电，通过基极电流控制集电极电流。
关键特性：
输入阻抗较低：基极持续抽取电流，限制前级驱动能力
温度稳定性差：少子浓度随温度剧烈变化，需复杂偏置补偿
成本优势：NPN型器件成本低、型号齐全、导通电阻小
选型建议：适合中低频段（<500MHz）、成本敏感的消费类应用，但逐渐被FET替代。
3. 场效应管（FET）：现代功放的主流选择
核心优势：
单极型导电：仅多子参与，温度稳定性优异，噪声系数低
电压控制：栅极几乎不取电流，输入阻抗高达10⁹~10¹⁴Ω，极大简化驱动电路
灵活性：漏极源极可互换，耗尽型栅压可正可负，电路设计自由度大
易于集成：是MMIC的基础单元
分类与选型：
MOSFET：增强型（0V栅压关断）适用于开关电源和数字电路；耗尽型（0V栅压导通）需严格上电时序，必须先加栅压再加漏压，防止电流冲击

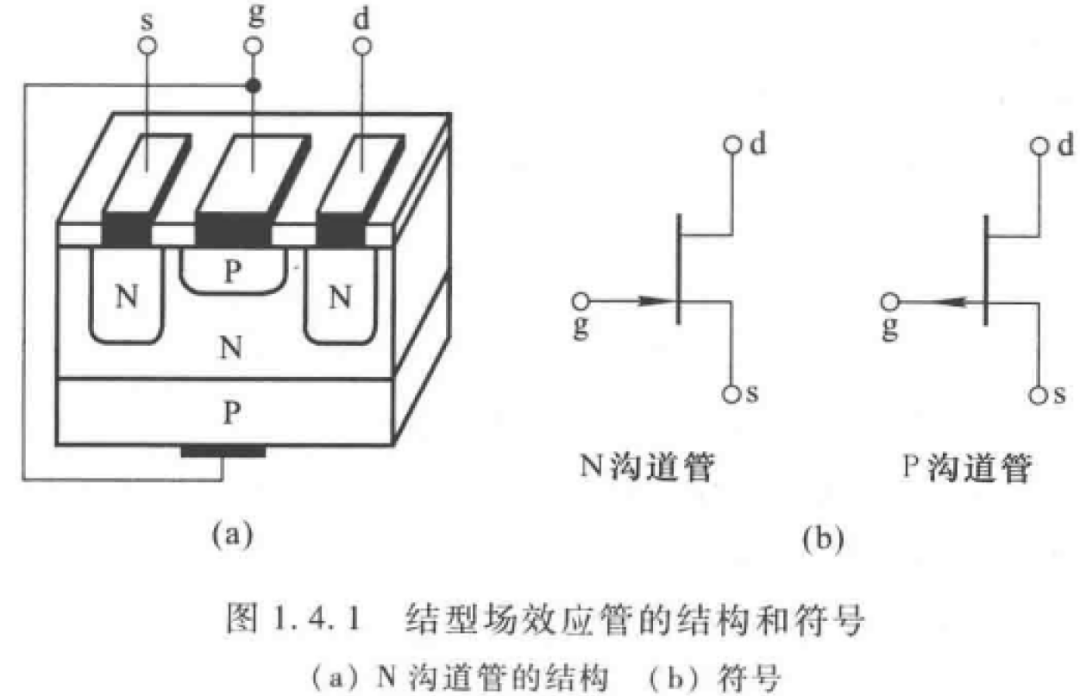

JFET：噪声性能优异，适合低噪声放大器前端
N沟道 vs P沟道：N管成本低、选择多；P管负栅压导通，可简化推挽电路设计
选型建议：通信频段（100MHz~6GHz）首选，特别是LDMOS（横向扩散MOS）已成为基站功放的标准配置。

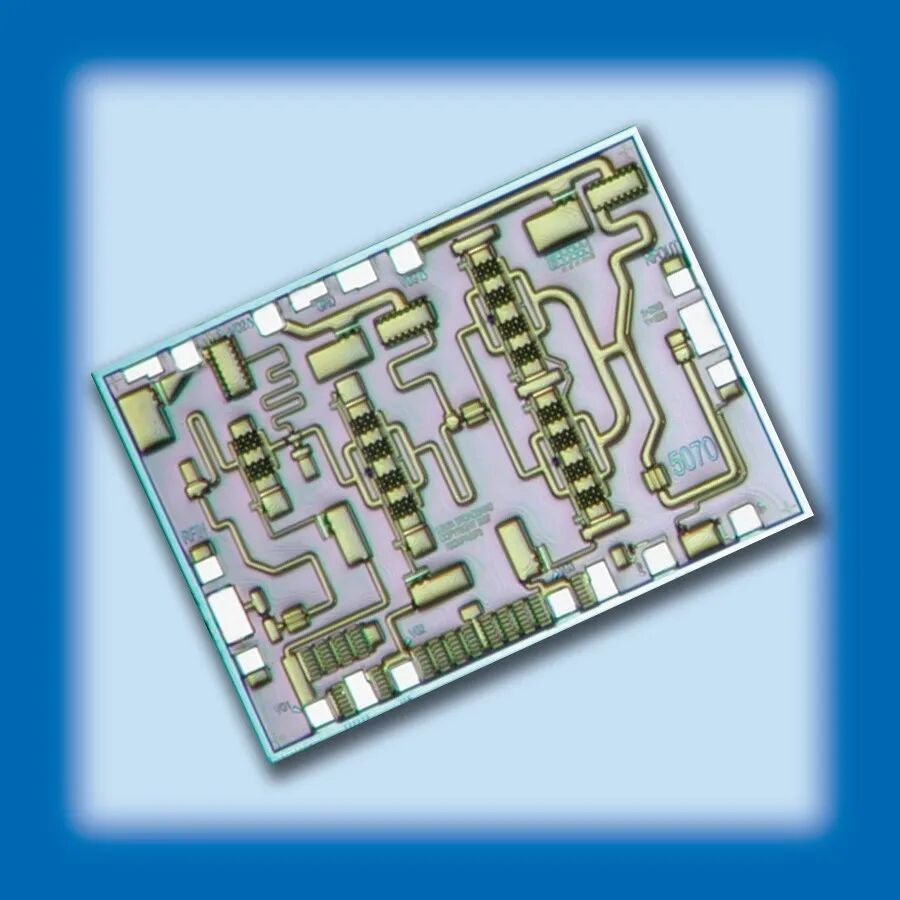

4.MMIC：集成化的终极形态
优势：
小型化、性能一致性好、可靠性高
集成匹配网络、偏置电路，大幅降低设计难度
劣势：
小批量成本极高，制造周期不可更改
PCB工艺要求严苛（微带线精度、接地）
一旦损坏无法维修，整体更换成本巨大
选型场景：
军工、航天等对体积重量极度敏感领域
批量大于10K的消费类毫米波产品（如Wi-Fi 6E前端模块）
三、选型决策树：从需求到器件
关键参数 | 真空管 | BJT | FET | MMIC |
频率 | >3GHz | <1GHz | 全频段 | 1~100GHz |
功率 | >1kW | <100W | <500W | <50W |
效率 | 中 | 低 | 高 | 中 |
线性度 | 优 | 中 | 良 | 良 |
成本 | 极高 | 低 | 中 | 批量低/研发高 |
开发周期 | 长 | 中 | 中 | 短 |
工程选型流程

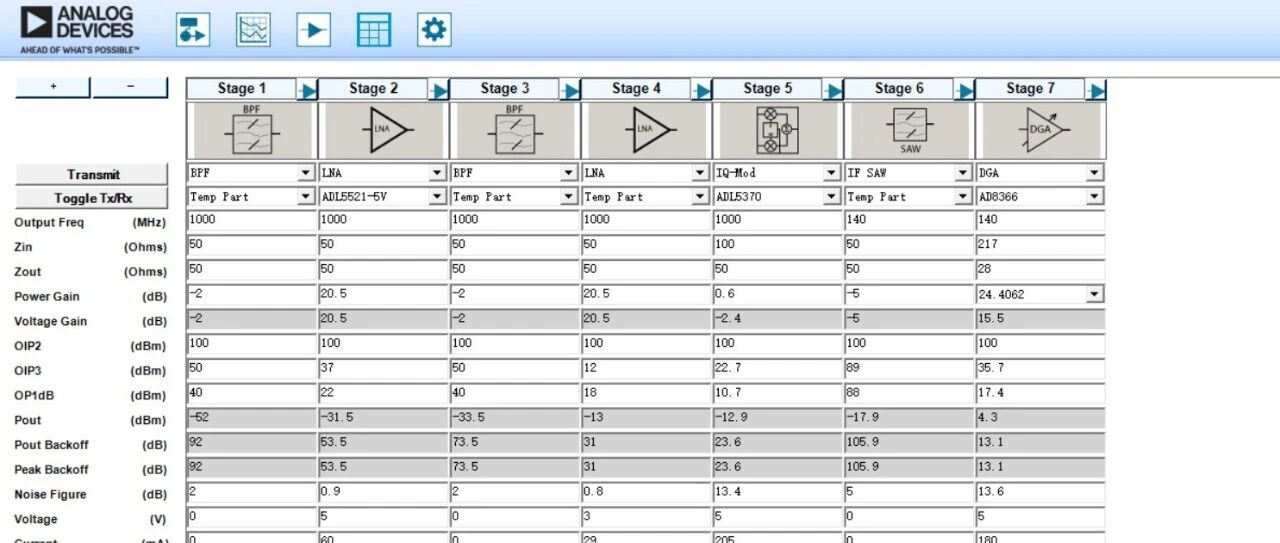

明确核心指标：功率、频率、效率、线性度（ACPR/EVM）
筛选器件类型：根据上表快速定位

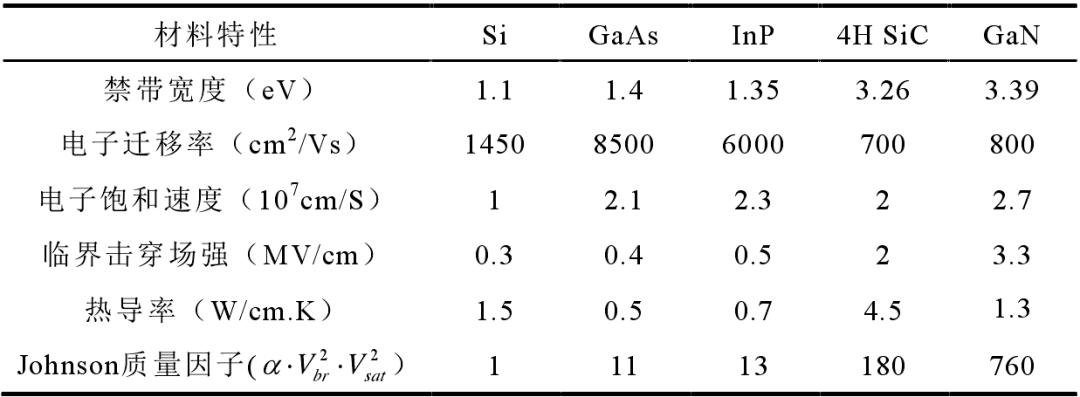

供应商锁定：NXP（LDMOS）、Qorvo（GaN）、CREE（SiC基GaN）
评估参考设计：大厂均提供Demo板和仿真模型
可制造性评审：MMIC需评估PCB工艺能力；大功率FET需提前规划散热方案
四、工程实践：确保一次成功的关键
1. 器件快速检测三步法
上电前务必用万用表筛查，避免烧毁昂贵器件：
二极管档：红表笔接S极，黑表笔接D极，应显示0.3~0.7V（体二极管压降），反向无读数
电阻档：测量D-S间电阻，必须为无穷大或MΩ级
导通测试：G极加5V偏置，D-S应完全导通（阻值<1Ω）
2. 上电时序：耗尽型FET的生命线
错误操作：先上漏压→沟道全导通→电流冲击→器件烧毁
正确流程：
先加栅负压，确保沟道关断
后加漏压，建立工作电位
缓慢调节栅压至目标偏置点
3. 静电防护与热设计
ESD防护：输入阻抗极高，栅极易被静电击穿。器件必须金属屏蔽包装，烙铁、示波器探头强制接地，操作人员佩戴腕带
热设计：功放效率通常<60%，每1W射频输出至少产生0.7W热量。必须计算热阻，配置足够散热器或风冷系统，否则结温超限会导致寿命指数级下降
五、典型设计案例参考

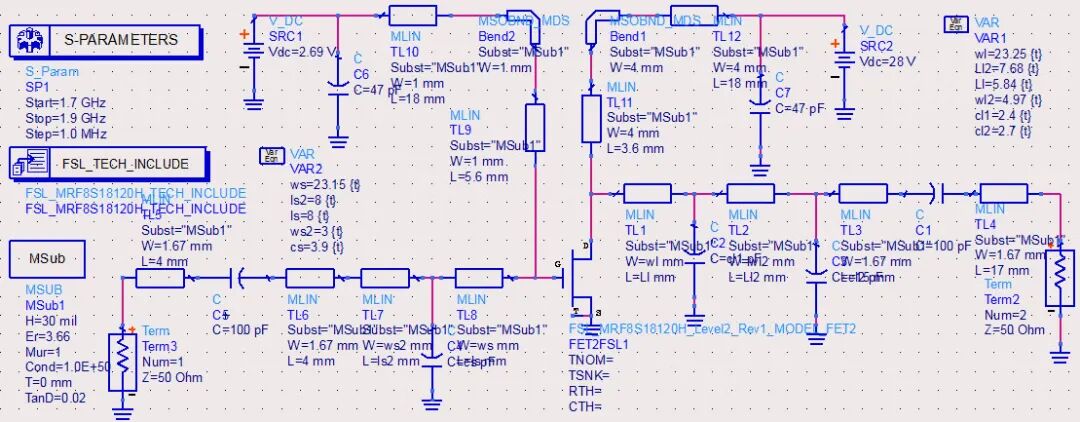

MRF8S18120H（NXP LDMOS）：
频段：1805-1880 MHz（GSM/LTE Band 3）
输出功率：120W（峰值）
效率：典型值55%
设计要点：
输入输出匹配网络采用微带线实现，需电磁场仿真优化
偏置电路需温度补偿，防止热失控

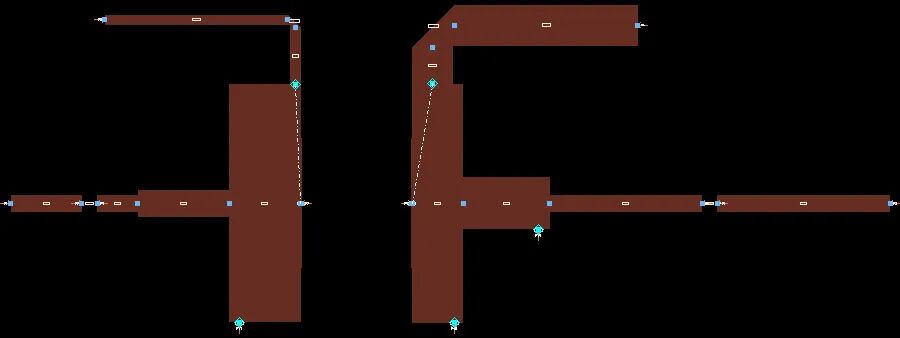

版图布局确保接地过孔密集，降低寄生参数
总结
射频功放设计是电磁场理论、半导体物理与热工程的交叉艺术。选型阶段需冷静权衡性能与成本，设计阶段依赖仿真工具精确预测，调试阶段严格遵守操作规范。记住：静电防护、上电时序、热管理是保证功放可靠性的三大铁律。随着GaN器件成本下降，未来50W以上场景将逐渐转向GaN路线，但LDMOS在2GHz以下仍将是性价比之王。
