做射频必须理解噪声

8月前浏览423

射频设计的第一性原理:回归噪声本质

在射频电路设计领域,存在一个普遍误区:工程师们往往陷入匹配网络、线性度、驻波比等具体指标的追逐,将知识点越钻越深,却忘记了抬头审视整个系统的根基。这种割裂式的优化,本质上是用战术上的勤奋掩盖战略上的懒惰。

被忽视的真相:射频设计的"第一性原理"

射频工程的根本目标是什么?不是实现完美的阻抗匹配,不是追求极致的功率效率,而是在噪声的底噪上提取有用信号。所有射频理论的基石,都建立在香农定理之上:

C = B × log₂(1 + S/N)

信道容量由带宽和信噪比共同决定。在带宽受限的无线通信中,信噪比就是一切。而信噪比的天花板,从信号进入射频前端的第一刻起,就被噪声系数(NF)永久性地焊死了。后续所有匹配、滤波、放大,都只是在这个被噪声诅咒的舞台上修修补补。

这就是射频设计的第一性原理:噪声,且只有噪声,是决定系统性能的根本因素。

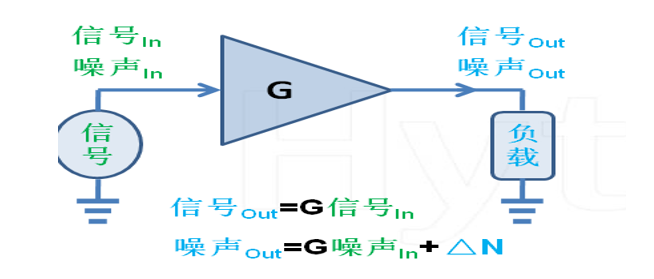

一个残酷的物理事实:所有器件都是噪声源

典型教科书将噪声视为"被动"属性,仅在讨论LNA时才提及NF。这是致命的认知陷阱。射频链路中任何一个器件——无论是电容、电感、传输线,还是开关、滤波器、匹配网络——都会恶化系统的噪声系数。

根据Friis公式:

NF_total = NF₁ + (NF₂ - 1)/G₁ + (NF₃ - 1)/(G₁×G₂) + ...

每一项都在提醒我们:

第一级后的每个器件都在放大前级的噪声

前级增益不足时,后级器件的噪声贡献会被放大暴露

不存在"噪声中性"的器件,只有噪声贡献大小的区别

当你精心优化匹配网络,却使用高损耗基板材料时;当你选择高Q值电感,却忽略其自谐振引入的相位噪声时;当你为成本妥协使用低成本电容,却承受其介质损耗带来的热噪声时——你都在违背第一性原理。

噪声导向的设计方法论

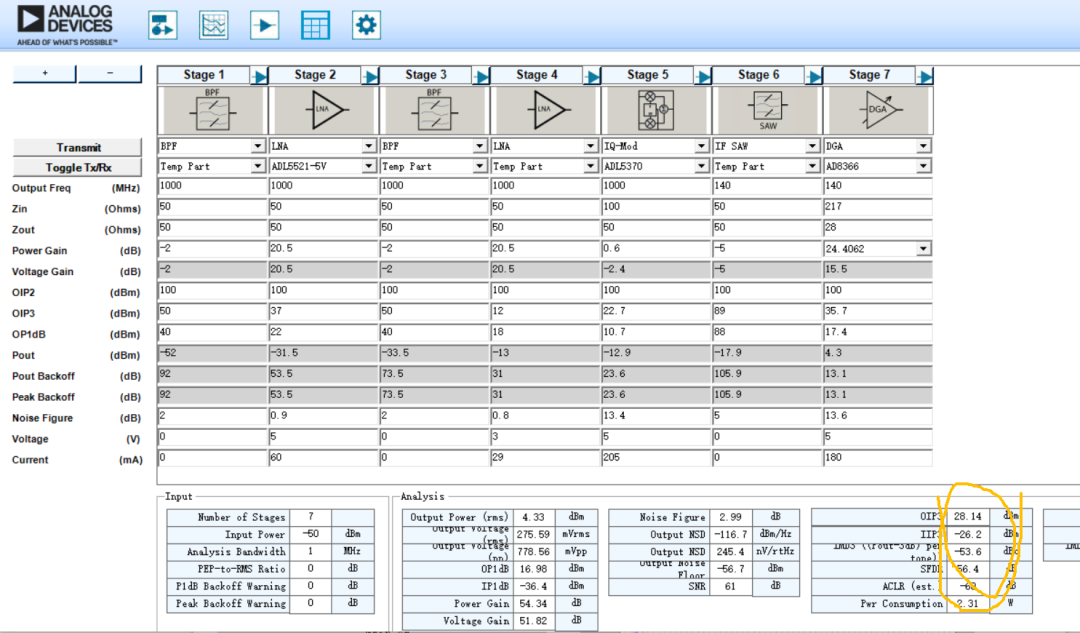

1. 噪声预算先行,指标分配后置

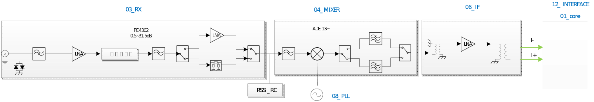

设计第一步不是打开仿真软件画匹配,而是建立噪声预算表:

系统要求NF < 3dB @ 25MHz BW

分配给LNA:NF₁ = 1.5dB,G₁ = 15dB

分配给滤波器:IL < 2dB → NF₂ = 2dB

分配给Mixer:NF₃ = 12dB

反向计算验证:(NF₂-1)/G₁ = 0.26dB,(NF₃-1)/(G₁×G₂) = 0.04dB。可行。

若不可行,必须牺牲其他指标保噪声,而非相反。

2. 器件选型:用噪声系数倒推容忍损耗

选择每个器件时,第一个问题应是:"它的损耗/噪声对系统NF的影响多大?"

基板材料:罗杰斯4350B vs FR4,介质损耗角正切差异直接导致微带线插入损耗差0.5dB/m,在30mm路径上就是0.015dB NF恶化

开关器件:Ron = 1Ω vs 0.5Ω,在50Ω系统就是0.17dB vs 0.09dB的插入损耗,直接叠加到NF

电容ESR:100pF电容在2GHz的ESR 0.1Ω vs 0.3Ω,导致匹配网络额外损耗0.1dB

这些在传统设计中"可接受"的参数差异,在噪声第一性视角下都是不可饶恕的罪行。

3. 布局即噪声设计

物理布局不是"走通就行",每一步都在写入噪声:

传输线弯曲:90°直角 vs 圆弧走线,辐射损耗差异导致NF恶化0.02dB(看似微小,但级联后不可忽略)

地过孔间距:λ/20 vs λ/10,回流路径阻抗差异引入的地弹噪声

屏蔽腔设计:谐振模式在带内引入的噪声耦合

布局阶段没有"可选项",每个选择都在做噪声加法。

认知重构:从"匹配思维"到"噪声思维"

传统射频教育过度强调"共轭匹配"的执念,仿佛S₁₁=-20dB就是终极目标。但在噪声第一性原理下,我们必要时会主动牺牲匹配保噪声:

LNA的Γ_opt ≠ Γ_match时,永远选择最小噪声系数而非最佳匹配

滤波器插入损耗 vs 带外抑制权衡时,带内插损优先(它直接加NF)

天线与LNA间加Buffer?

指标的优先级应由噪声决定,而非传统经验。

结语

回归噪声,就是回归物理本质;尊重噪声,才是射频设计的最高效路径。




来源:射频通信链
电路通信理论材料
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2025-12-27
