CST仿真建模过程中微波工作室里如何画椭圆形螺旋线？

在微波元件和天线设计中，螺旋结构因其独特的性能优势而被广泛应用。传统圆形螺旋线建模已为多数工程师掌握，但椭圆螺旋线建模却成为了许多人的技术瓶颈。

研究表明，与圆形螺旋相比，椭圆螺旋结构可以在不同方向实现差异化的辐射特性，这一特性使其在定向通信和特定极化天线设计中具有不可替代的价值。

Z(t) = 0

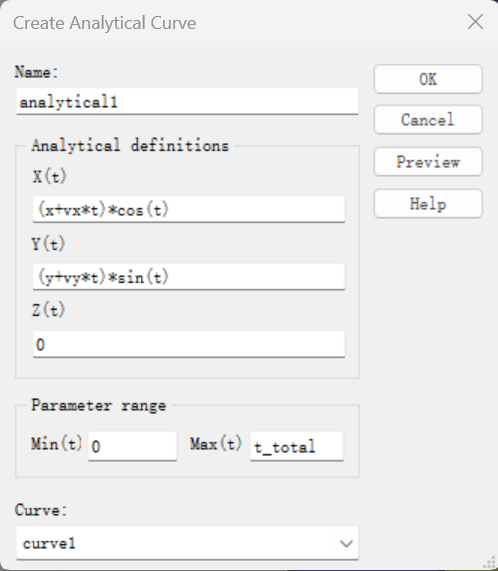

其中 x，y是初始坐标，vx，yx是扩展速率，Z（t）=0代表只在x轴和y轴。min（t）开始时间，max（t）结束时间

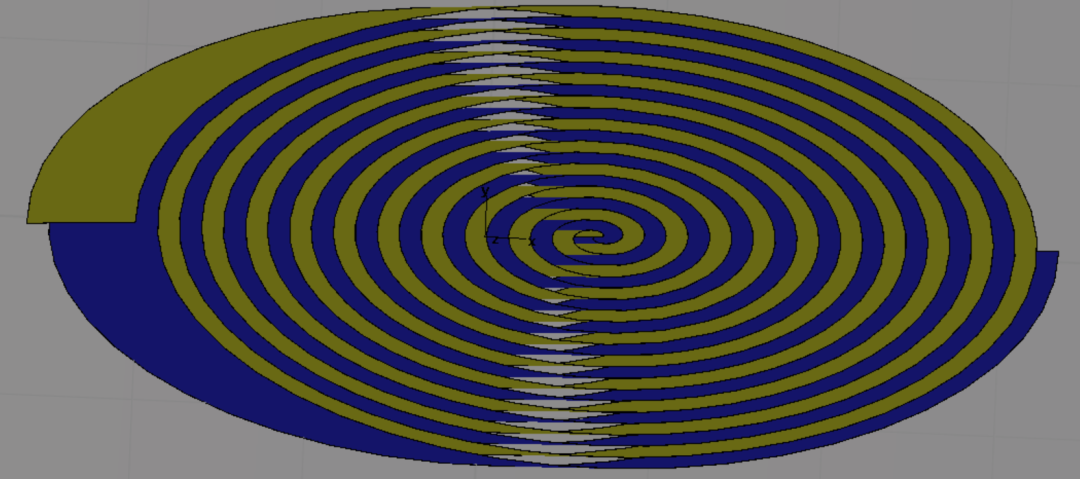

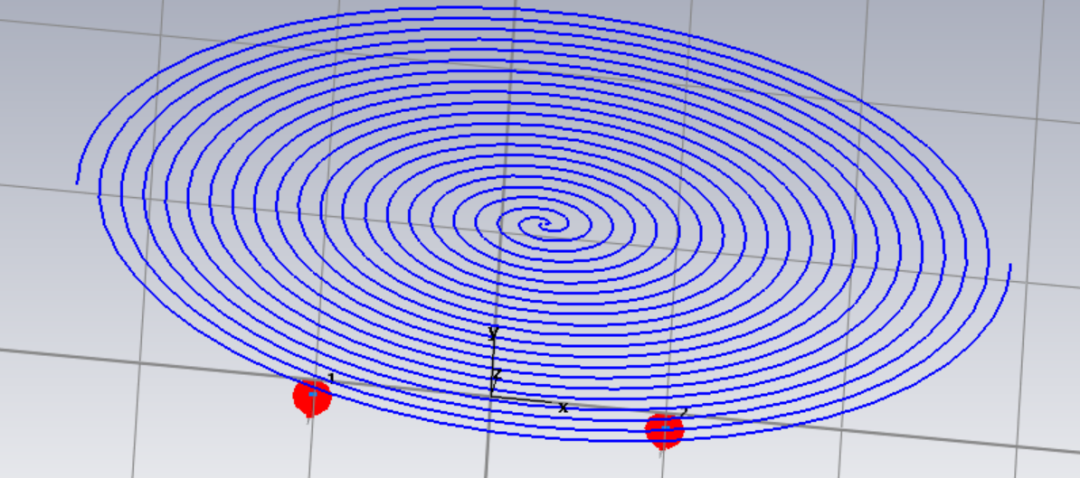

点击OK，看效果

有兴趣得可以试一试

有没有人好奇这个椭圆螺旋线长度是多少？

如果想计算这个长度我们来复习下微积分

看下我的取值（我随便取得值）如下：

首先列出计算方程

然后分别给他们分别求导

微元弧长：

最后积分求周长：

通过计算这个椭圆形螺旋线长度为676.098mm

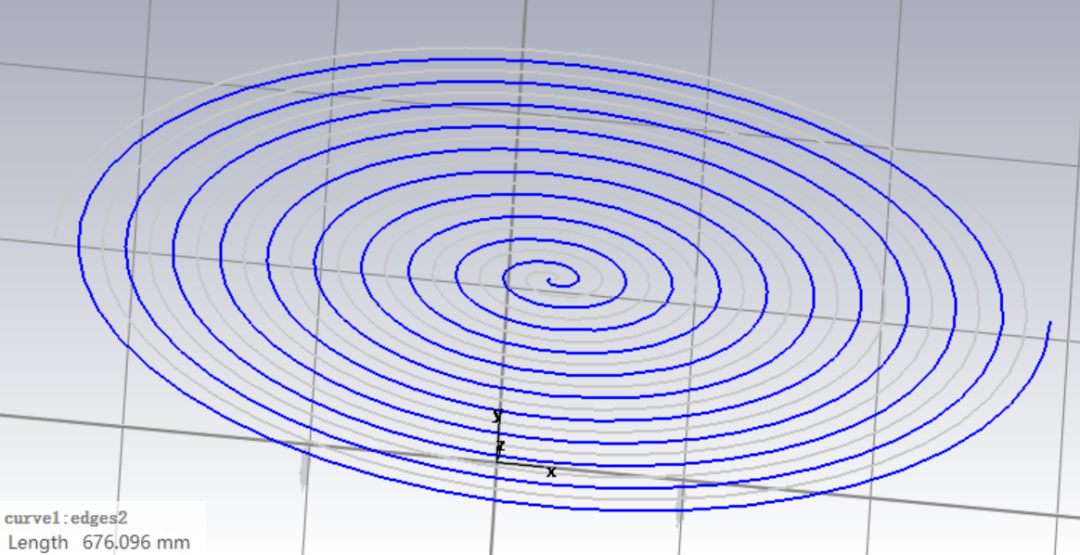

用CST量一下这个椭圆形螺旋形长度如下图

测出长度676.096mm，误差很小，基本一致

最后CST微波工作室画椭圆螺旋形你学会了吗？
