提升汽车NVH性能的终极秘籍：车身结构设计全解析
一、NVH问题从何而来？揭秘发生机理
整车的NVH问题可追溯至四个关键环节：激励源（如发动机、路面）、传递系统（车身结构）、响应系统（座椅、方向盘等振动）以及人的主观感受。

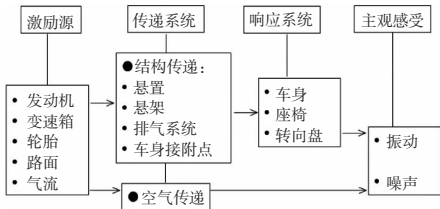

如图1所示，振动与噪声通过车身传递至乘员舱，最终影响用户体验。而车身作为主要承载结构，其设计优劣直接决定了NVH控制的成败。
二、影响NVH的七大车身结构因素
车身结构对NVH的影响可归纳为以下七类：
重要安装点动刚度（如悬架、动力总成连接点）；
车身整体静刚度（扭转与弯曲刚度）；
车身整体模态（如发动机舱横摆、整体弯曲模态）；
车身局部模态（薄板件及支架的振动特性）；
车身局部刚度（安装点与薄板面刚度）；
车身声腔模态（空腔共振问题）；
车身隔声性能（密封性设计）。
通过针对性优化这些因素，可显著提升振动传递函数（VTF）和噪声传递函数（NTF）。
三、提升NVH性能的七大设计方法
1. 加强重要安装点动刚度
前、后悬架安装点位于纵梁或轮罩加强板上，需通过局部加强设计分散载荷。

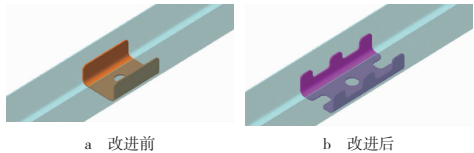

下图对比了两种加强板方案：立体化设计（如采用套管螺母连接双层加强板）能大幅提升刚度。
2. 提升车身整体静刚度

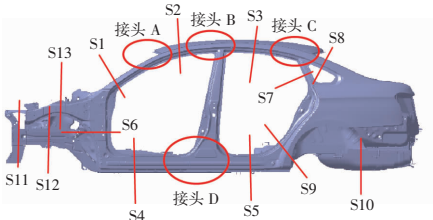

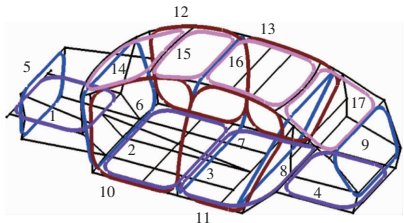

通过环状路径架构增强结构连续性。例如，图4展示了车身17个关键环状路径，形成封闭受力网络。

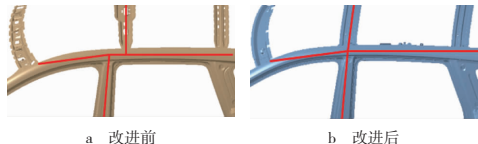

具体设计中，顶盖横梁与B柱直接相连（图5b）、C/D柱加强板贯通（图6b）均可提升扭转刚度。
接头与断面设计需保证载荷路径连续封闭（图7-9），并可引入三角架结构（图10）强化扭转刚度。
3. 优化车身整体与局部模态
整体模态需关注发动机舱横向刚度（图11），避免与怠速频率共振（目标＞30Hz）。局部模态不足区域（如图12地板、图13前格栅支架）可通过加强筋或依梁布置固定点（图14）解决。
4. 强化局部刚度与声腔模态
地板等薄板区域需设计贯通加强筋（图15），必要时添加阻尼片。声腔模态控制可在空腔关键点设置膨胀片（图16），隔断共振传递。
5. 提升隔声性能

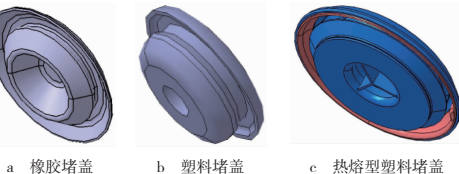

车身密封依赖焊缝胶封、工艺孔堵盖（图17）及线束护套。高地板区域推荐热熔型堵盖，前围板可选橡胶堵盖，杜绝啸叫声。
四、实战案例：某车型车身设计成果
某车型通过环状路径架构（图18）与三角架加强结构（图19），实现了卓越的静刚度与模态性能：
扭转刚度达18,594 N·m/(°)
弯曲刚度达20,776 N/mm
发动机舱横摆模态频率37.3 Hz
新能源车型中，动力电池固定点依梁布置（图20），既保证刚度，又提升整体扭转刚度5%。重要安装点通过立体加强（图21-22），动刚度均超11,000 N/mm。
结语：车身设计是NVH提升的基石
从安装点动刚度到密封细节，车身结构设计贯穿NVH优化全流程。本文所述方法已通过实例验证，可显著提升车辆舒适性与品质。在电动化、智能化趋势下，车身轻量化与NVH性能的平衡将成为新挑战，未来需进一步探索多材料融合与仿真技术创新。
关注我们，获取更多汽车NVH工程技术深度解析！
（本文基于《汽车工程师》2019年第6期技术文献整理）
