ANSYS混凝土细观3D模型-含界面过渡区的多面体骨料密堆积

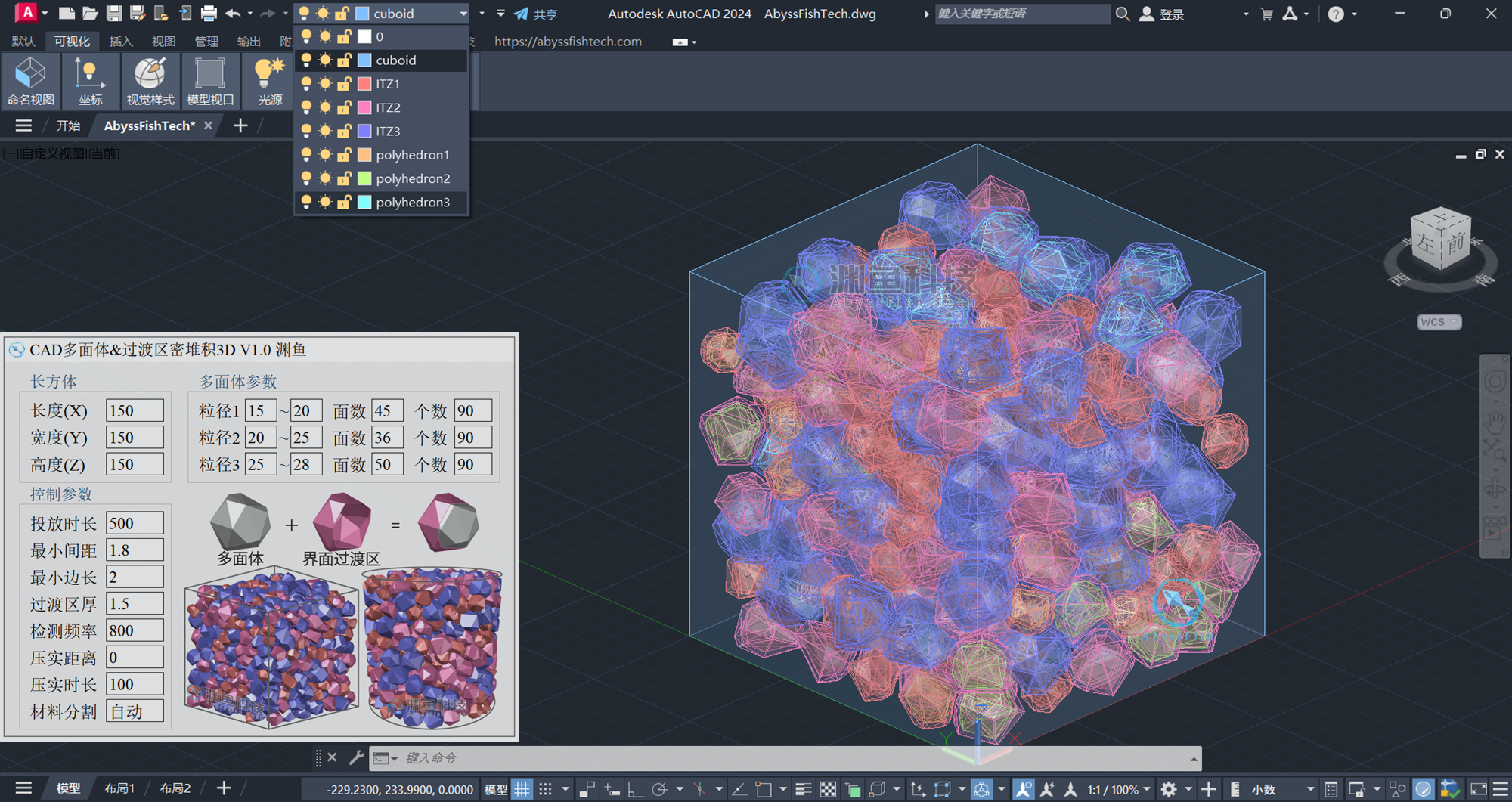

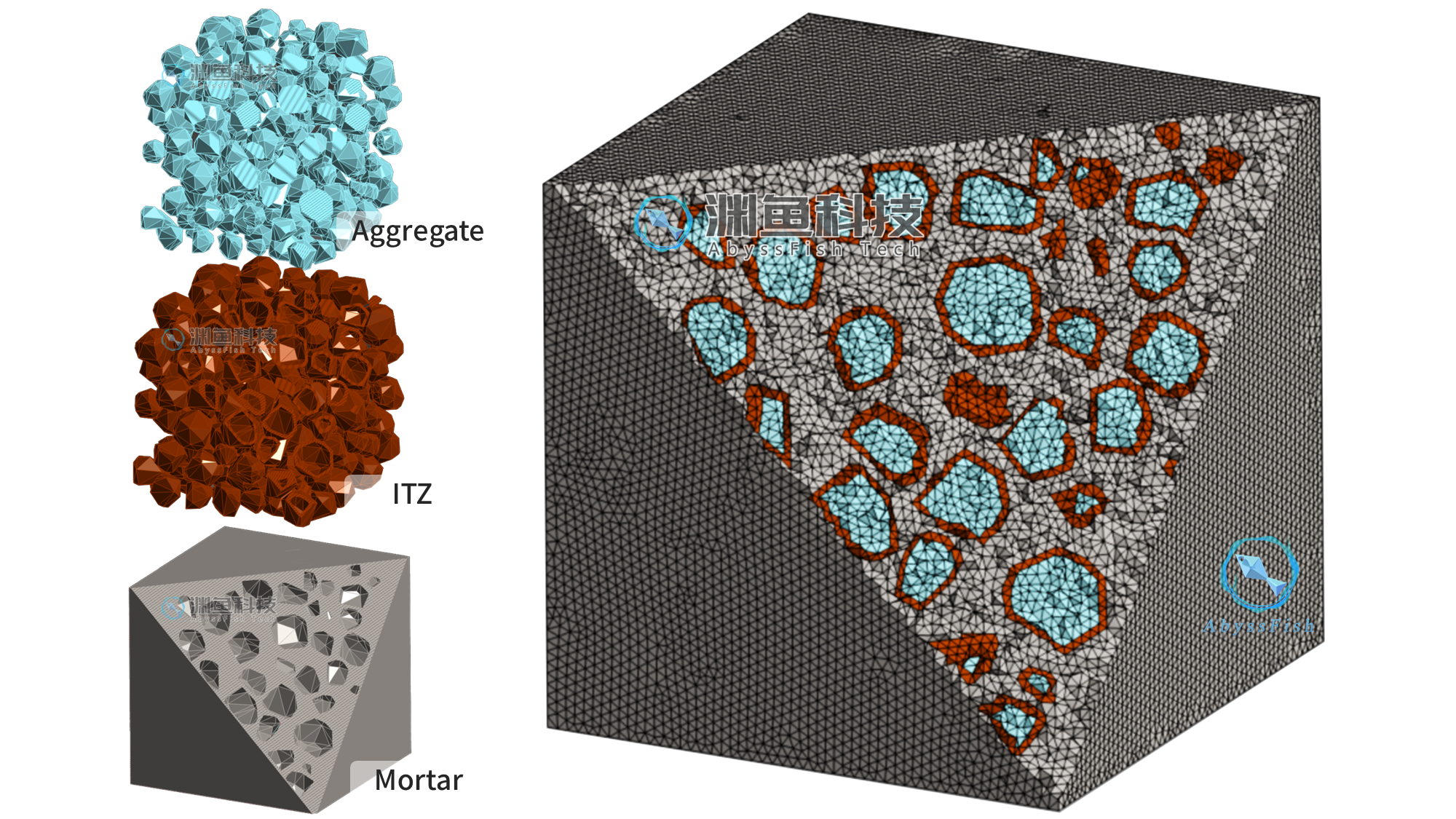

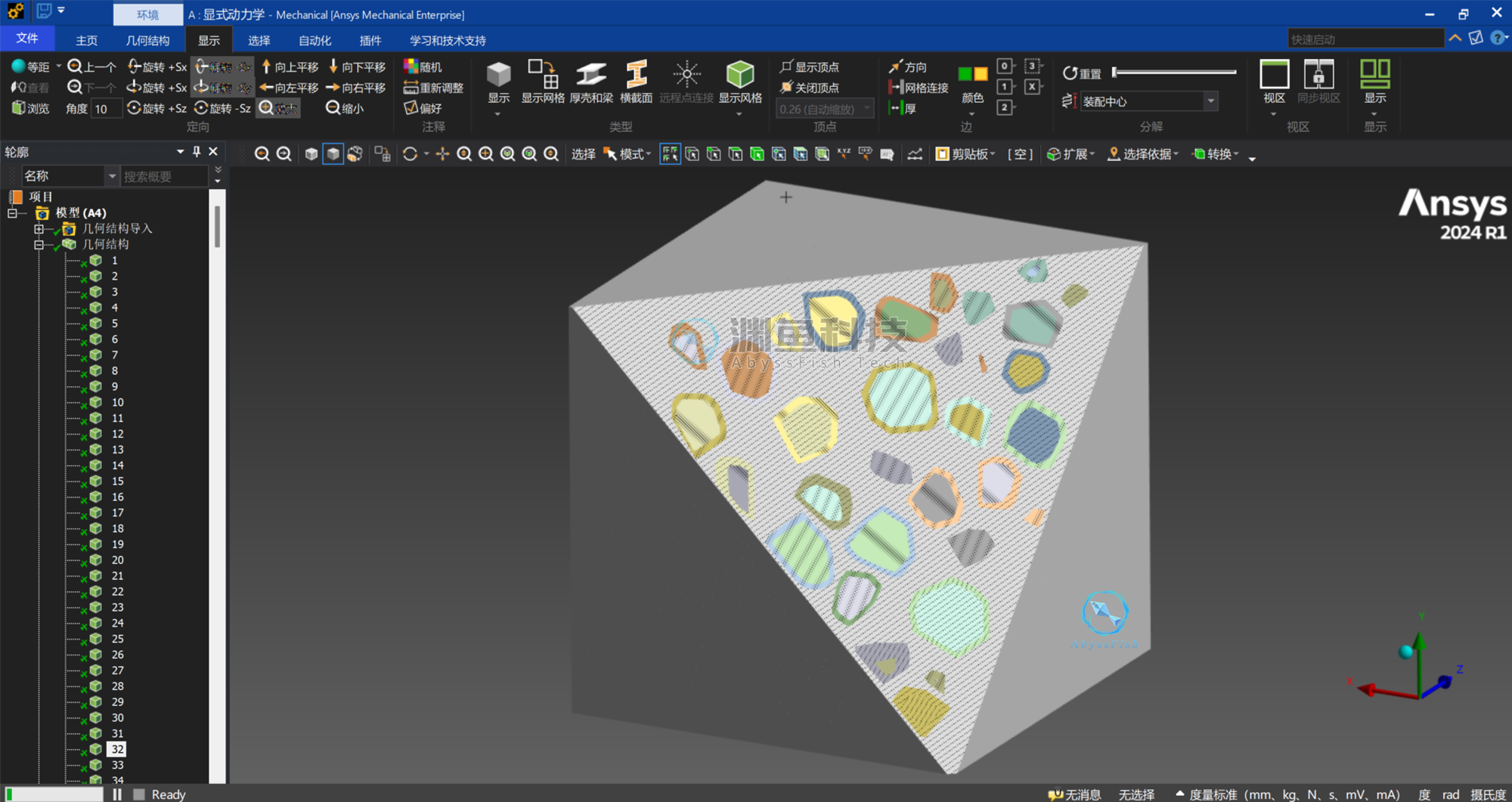

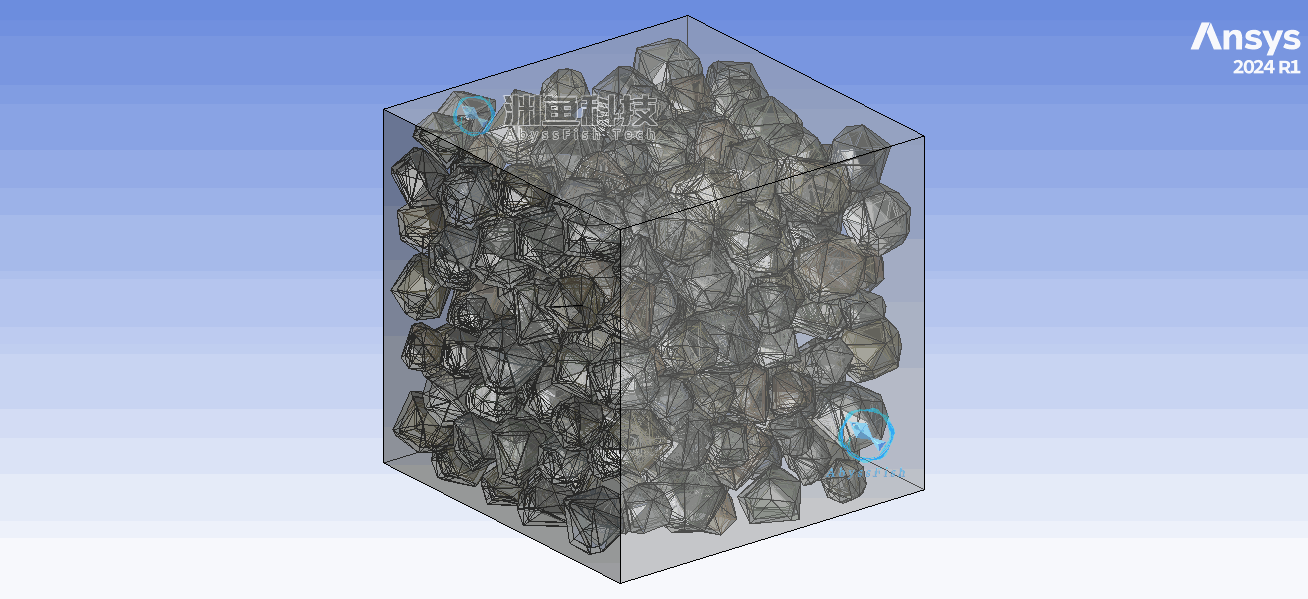

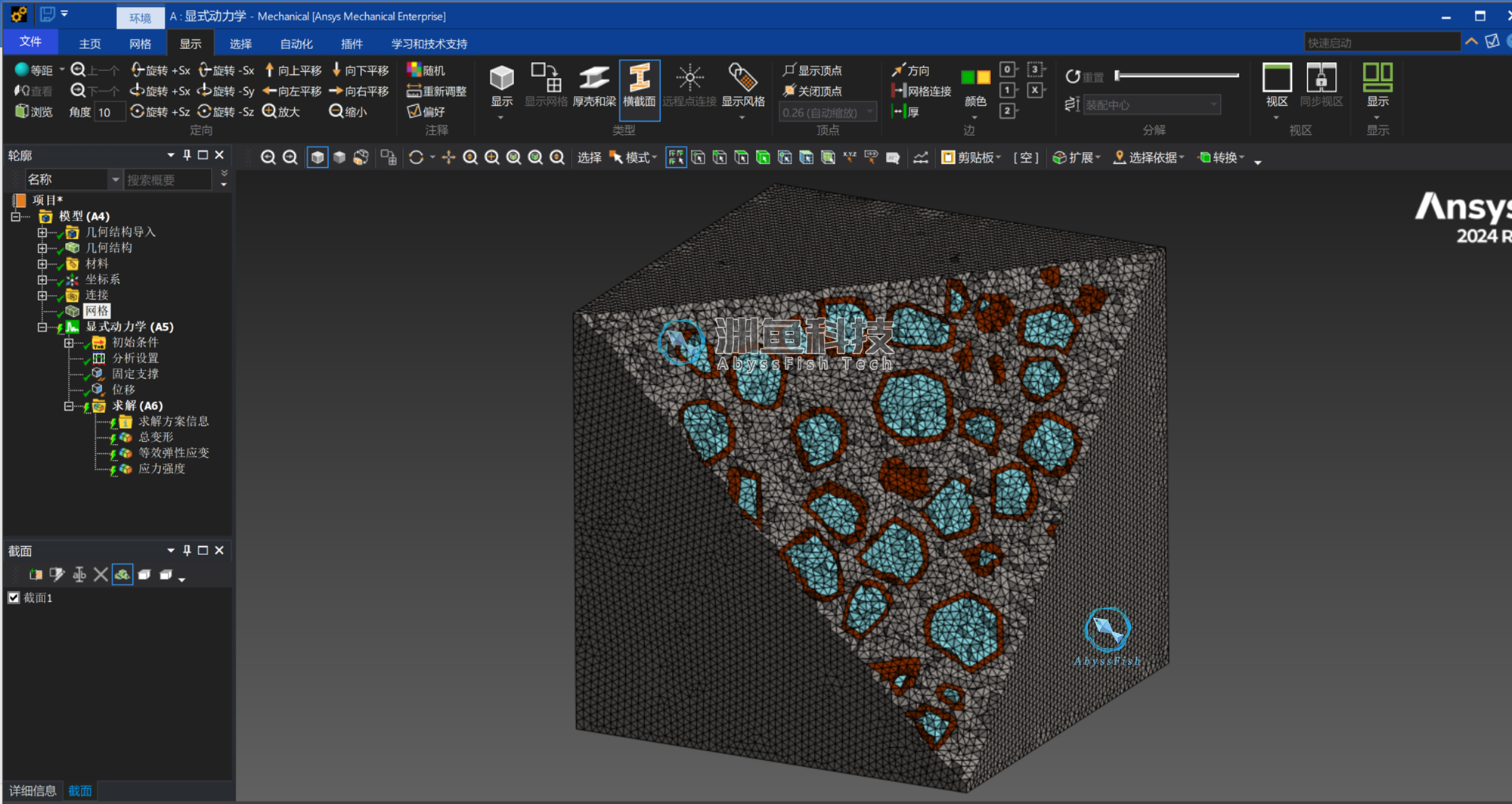

插件介绍CAD多面体&过渡区密堆积3D插件可在AutoCAD内建立带有界面过渡区的多面体重力密堆积三维几何模型。参数说明试件形状支持长方体及圆柱体，可通过更改形状参数实现两种试件的切换。长度、宽度、高度（圆柱体为直径、高度）分为坐标轴X，Y，Z方向的尺寸，建立的模型坐标原点在试件的左下角。插件可设置三组粒径范围，可设置每组多面体颗粒的面数及颗粒个数。每组颗粒及颗粒外侧的界面过渡区在CAD内均分图层绘制，方便批量管理。通过多面体面数参数的设置，可控制生成不同形状的颗粒。投放时长参数单位为秒，为进行堆积模拟的时间长度，到达设定的投放时间后，会进行下一步的压实操作。在投放过程中也可通过旋转视角，用鼠标对表面的多面体进行拖动。最小间距参数控制堆积过程中相接触的多面体之间的最小距离。最小边长参数可控制多面体中不会出现小于设定值的小边，需注意最小边长应小于多面体的粒径，否则可能出现无法建立多面体的情况。过渡区厚参数控制多面体外侧界面过渡区的厚度。检测频率参数控制在堆积过程中多面体间的碰撞检测频率，增大检测频率可以使密堆积模型更为精确，但会占用较高的计算资源。压实距离参数控制在堆积完成后对模型中颗粒分布的压实，当压实距离设置为0时，可保证多面体在模型上表面分布的均匀性。压实时长参数控制压实过程持续的时间长度，单位为秒。材料分割可选择自动与手动两种模式，自动模式下生成的模型中外侧基体、界面过渡区、多面体均不发生干涉；手动模式下外侧基体、界面过渡区、多面体构成内包关系。应用场景插件建立的多面体堆积模型可用于科研论文绘图渲染。模型也可导入ANSYS、ABAQUS、COMSOL、LS-DYNA等有限元软件，进行三维多面体骨料堆积及ITZ界面过渡区的混凝土细观建模，插件内置的几何优化算法可确保模型在有限元软件内实现高质量的网格划分。使用须知1、插件使用需注册，售价为单机许可价格；2、插件兼容Windows系统，运行需要安装AutoCAD（2010~2026及以上版本均可使用）。3、售后及技术支持请联系作者。样图实例可下载插件生成的模型样图，并进行其他软件的导入测试及模拟。（CAD2010文件）https://www.fangzhenxiu.com/blueprint/14102238/
