共聚焦显微镜的高分辨光学切片技术——从基本原理到图像解析的深度剖析

7月前浏览693

在生物学、材料科学和医学研究领域,科学家们长期面临一个挑战:如何在不破坏样品的情况下,观察其内部三维结构?传统光学显微镜受限于焦平面外的杂散光干扰,只能提供模糊的二维图像。共聚焦显微镜的出现,彻底改变了这一局面,实现了真正的“光学切片”能力。本文将深入解析共聚焦显微镜的核心测量原理,揭示这项技术如何通过精妙的光学设计,实现对样品的高分辨率三维成像。

一、基本原理

1.1 核心概念定义

共聚焦显微镜(Confocal Microscope)是一种利用空间针孔消除焦平面外杂散光的光学成像仪器。其“共聚焦”名称来源于照明点与探测点位于同一焦平面上的光学共轭关系。

与传统宽场显微镜的关键区别:

传统显微镜         共聚焦显微镜

- 全场照明            - 点扫描照明

- 直接成像            - 点探测成像

- 焦外光干扰严重      - 消除焦外光干扰

- 二维图像            - 三维重建能力

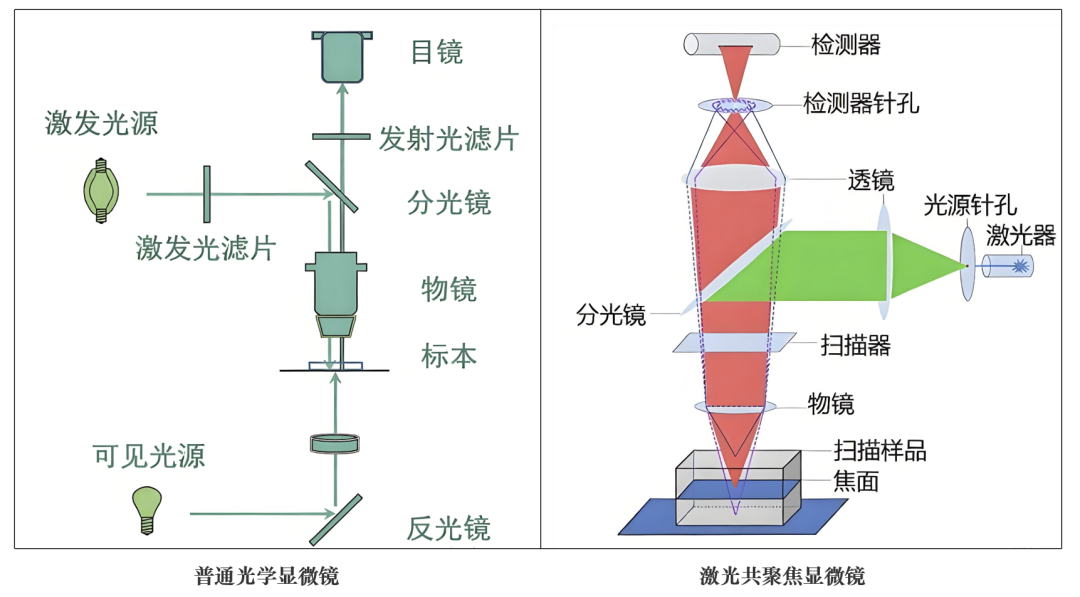

1.2 光学原理详解

共聚焦显微镜的核心在于三个关键组件的光学共轭:

1. 点光源:通常为激光,通过照明针孔形成点光源

2. 样品焦平面:点光源在样品上聚焦成衍射极限光点

3. 探测针孔:位于探测器前,与照明针孔共轭

这种布置确保只有来自焦平面的光能够通过探测针孔,而来自焦平面上方或下方的杂散光被物理阻挡。

二、系统组成

现代激光共聚焦显微镜是一个高度集成的精密光学系统,其卓越的成像能力源于各核心模块的协同工作。通常,该系统由以下五大模块构成。

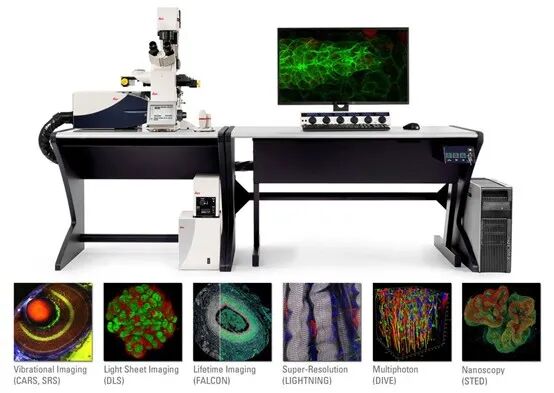

徕卡SP8共聚焦荧光显微镜(侵权即删)

2.1 激光光源系统

激光光源是共聚焦成像的起点,它决定了激发光的质量。

 核心部件:激光器。通常采用多个固定波长的激光器组合(例如405nm、488nm、561nm、640nm)。

 关键特性:

 单色性强:提供纯净的激发光,能精确匹配特定荧光染料的吸收峰。

 亮度高、方向性好:易于聚焦成极小的衍射光斑,是实现高分辨率点照明的基础。

 多波长支持:允许对同一样本中的多种结构进行同步或顺序标记与成像。

2.2 扫描成像系统

扫描系统是实现“点扫描”成像模式的关键执行机构。

 核心部件:扫描振镜(或转盘扫描器)与Z轴精密控制装置。

 工作原理:

 1. X-Y平面扫描:由高速振镜控制激光光束,在样本焦平面上进行逐点、逐行的光栅式扫描。

 2.  Z轴层扫:通过高精度的步进电机或压电陶瓷载物台,控制样本或物镜在垂直方向移动,实现不同焦平面的连续光学切片。

2.3 光学系统

光学系统是光路的“骨架”,负责光的传导、分束与过滤。

 核心部件:物镜、分光镜(二向色镜)、共聚焦针孔。

 功能详解:

      物镜:通常采用高数值孔径(NA)的物镜。其首要任务是将激光高精度地聚焦到样本上成为一个极小的点;同时高效收集该点发射出的微弱荧光信号。

      分光镜/二向色镜:位于光路的关键节点。它像一位“交通指挥员”,反射特定波长的激发光使其射向样本,并允许样本发射的更长波长的荧光透过,将其导向检测器,从而实现激发光与发射光的分离。

      共聚焦针孔:这是共聚焦技术得名的核心元件,位于检测器前端。其直径可调,作用是物理阻挡来自焦平面上方或下方的离焦杂散光,只允许来自焦平面的清晰信号通过,从而获得光学切片效果。针孔与照明点光源在光学上是共轭的,即“共聚焦”。

2.4 信号检测与处理系统

此系统负责将不可见的光信号转换为可量化、可视化的电信号与图像。

 核心部件:光电倍增管(PMT)或光电二极管等探测器。

 工作流程:通过针孔的荧光信号被探测器捕获,并转换为相应的电信号。系统通常配备多个独立的探测通道,可同时或顺序接收不同波长的荧光信号,实现多通道成像。

2.5 计算机控制系统

计算机系统是整个仪器的“大脑”,负责协调与控制。

 核心功能:

      硬件控制:精确控制激光器的开关与强度、扫描振镜的运动、Z轴位移以及探测器参数(如增益、针孔大小)。

      图像采集与重建:同步采集每个扫描点(像素)的信号强度,并按照其空间位置重建为二维数字图像。

      三维与数据分析:将一系列Z轴光学切片图像合成为三维立体结构,并可进行三维渲染、荧光共定位分析、荧光强度定量等高级数据处理。

三、工作模式与成像能力

3.1 反射模式与荧光模式

根据样品特性,共聚焦显微镜可在不同模式下工作:

反射模式:

- 检测样品反射的激光

- 适用于表面形貌观察、材料科学应用

- 无需染色,保持样品原生状态

荧光模式(最常用):

- 激光激发荧光标记物

- 检测发射的荧光信号

- 特异性标记细胞结构或分子

3.2 多通道成像

现代共聚焦显微镜支持多通道同步成像:

- 同时激发与探测:使用多个激光器和分光系统

- 光谱分离:通过棱镜或光栅进行光谱分离

- 应用示例:同时观察细胞核(DAPI)、微管(FITC)和线粒体(TRITC)

3.3 超高分辨率扩展

传统共聚焦显微镜受衍射极限限制(约200nm),但通过特殊技术可突破这一限制:

- STED(受激发射损耗):使用环形损耗光

- RESOLFT(可逆饱和光学跃迁):利用荧光分子可逆切换

- Airyscan:多像素检测与图像处理算法

四、样品制备与实验设计要点

4.1 荧光标记策略

成功的共聚焦成像始于合理的样品制备:

1. 染料选择:考虑激发/发射光谱、亮度、光稳定性

2. 标记特异性:免疫荧光、荧光蛋白、化学染料等不同方法

3. 多色标记兼容性:避免光谱交叉,考虑染料间相互作用

4.2 光学参数优化

获取高质量图像需要精细的参数调整:

- 激光功率:平衡信号强度与光毒性

- 针孔直径:根据分辨率需求调整(通常1 Airy单位)

- 扫描速度:兼顾时间分辨率与图像质量

- 像素驻留时间:影响信噪比和样品损伤

4.3 活细胞成像特殊考虑

动态生物学过程研究需要特别关注:

- 环境控制:温度、CO₂浓度、湿度维持

- 光毒性最小化:降低激光功率,使用快速扫描

- 时间序列设计:平衡时间分辨率与总成像时间

五、应用领域与前沿发展

5.1 生物学研究应用

- 细胞器动态:线粒体、内质网、高尔基体实时观察

- 细胞骨架研究:微管、微丝、中间纤维三维结构

- 神经科学:树突棘形态、突触连接分析

- 发育生物学:胚胎发育过程三维追踪

5.2 材料科学应用

- 表面形貌分析:微纳结构三维表征

- 薄膜厚度测量:多层薄膜界面可视化

- 缺陷检测:材料内部缺陷无损检测

5.3 医学诊断价值

- 病理学分析:组织切片三维病理评估

- 皮肤科应用:皮肤层状结构无创观察

- 眼科诊断:角膜、视网膜结构成像

5.4 技术发展趋势

共聚焦显微镜技术仍在快速发展:

1. 成像速度提升:共振扫描实现每秒数百帧

2. 深度成像扩展:多光子技术结合穿透更深组织

3. 超分辨集成:共聚焦平台集成STED、SIM等超分辨技术

4. 人工智能辅助:AI用于图像增强、分析和解释

结论:连接微观与宏观的光学桥梁

共聚焦显微镜通过其独特的点照明、点探测设计,实现了传统显微镜无法比拟的三维成像能力。从细胞生物学到材料科学,从基础研究到临床诊断,这项技术已成为现代科学不可或缺的工具。

随着激光技术、探测器技术和计算方法的进步,共聚焦显微镜正变得更加快速、灵敏和智能。它不仅帮助我们看到了更清晰的生命细节,更推动着人类对微观世界的理解不断深入。

对于科研工作者而言,掌握共聚焦显微镜的原理不仅是为了操作仪器,更是为了设计更合理的实验、解释更复杂的现象、发现更深刻的规律。在这个视觉信息日益重要的时代,共聚焦技术无疑是我们洞察微观世界最锐利的眼睛之一。


免责声明:

本文基于公开技术资料撰写,旨在科普共聚焦显微镜基本原理。具体仪器操作请参考设备制造商提供的官方手册和专业培训。科研应用中请结合具体实验需求进行参数优化和方法验证。
