CFD技术在流动保障研究（Flow Assurance Study）中的应用

在油气管道行业，流动保障（Flow Assurance）是确保油气资源从井口到用户端安全、高效输送的关键技术环节。随着计算流体动力学技术的成熟，CFD已成为解决复杂流动保障问题的强大工具。

一、什么是流动保障研究（Flow Assurance Study）？

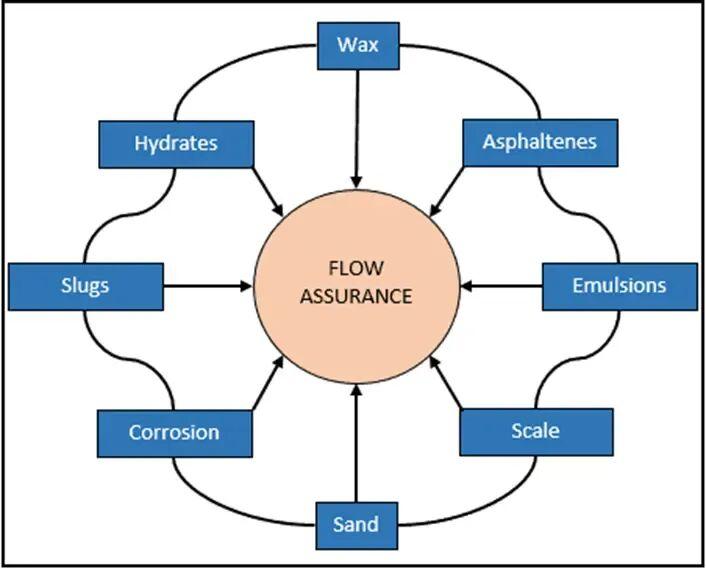

流动保障研究涉及一种经济高效的方法，用于从储层生产和运输流体至加工设施。在原油生产和运输过程中，必须对流体特性和操作条件进行监测。此处的任务是在所需的压力和温度下，防止不良固体（如结垢、砂粒、乳化液、蜡、水合物、沥青质和段塞流）的形成和积聚。

流动保障研究的目标是以低成本的方式提高从储层到处理设施的流体输送效率。

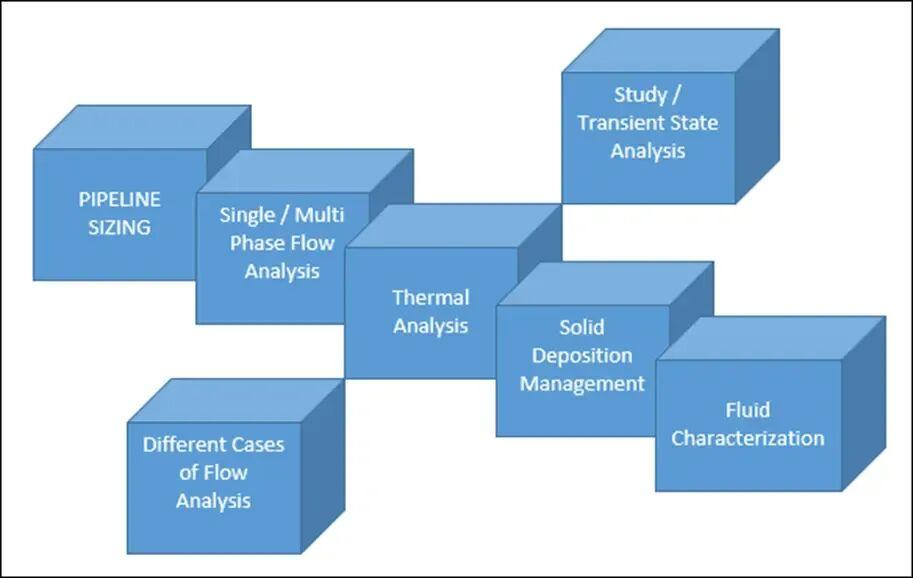

流量保证研究将涵盖以下内容：

• 稳态模拟

• 瞬态模拟

稳态模拟-使用稳态模拟建立以下输出：

• 所需管道的尺寸和压力等级。

• 压力和温度分布图，以确定设计条件。

• 从侵蚀速度的角度来看，所有平台和管道在关键运输场景下的最大工作压力/温度以及最小工作压力/温度。

• 流体速度剖面。

• 流体密度剖面。

• 实际流速与侵蚀流速

• 液体滞留与液体存量 敏感性模拟分析

瞬态模拟-使用专业软件对管道进行瞬态水力分析，考虑以下情况：

• 计划外停机和冷却

• 泄放/减压

• 旨在选择紧急停车（ESD）设置、压力安全阀（PST）和压力调节阀（PZV）设置的增压研究

流量保证研究的好处

流动保障研究应确保上游、中游和下游油气行业多相流体（油、气和其他组分）在整个管网中的不间断流动。该研究将通过适当的流动保障模拟软件，提供详细的缓解措施，以管理管道中处理地层流体和沉积流体的风险。

流动保障是研究油气在管道中安全高效流动的综合性学科。它涉及多相流、水合物、蜡沉积、腐蚀、段塞流等多种复杂问题。传统实验方法成本高、周期长，且难以模拟真实工况。

CFD技术通过数值方法求解流体力学控制方程，能精准预测管道内流体的压力、温度、流速和相态变化。它如同给管道装上了“透视眼”，使工程师能够洞察设备内部的复杂流动状况，优化设计并预警风险。

二、CFD在多相流模拟中的突破性应用

1. 气液两相流与段塞流预测

段塞流是气液两相流中最危险的流型之一，其周期性冲击会造成管道振动和设备损坏。

通过大涡模拟等先进湍流模型，CFD可准确捕捉从分层流向段塞流的转变过程。研究表明，在水平管道中，段塞流形成距离约为入口后6倍管径处，与实验数据高度吻合。

2. 天然气掺氢输送的混气规律

在“双碳”目标下，天然气管道掺氢输送成为重要发展方向。但氢气与天然气密度差异大，易导致混合不均匀和分层现象。

CFD模拟显示，低流速（1m/s）下氢气易在管道顶部富集，而高流速（15m/s）下湍流冲刷作用形成短暂浓度峰值。通过优化掺氢方案，如单管分级掺混可比多管多汇单次掺混提升约20%的混合均匀度。

掺氢比增加会提高管道压力和温度，但降低压降和温降。安全掺氢比应控制在0~23% 范围内，这一结论为掺氢管道运营提供了关键参数。

三、CFD在管道完整性管理中的关键作用

1. 并联管路偏流分析

中俄东线天然气管道站场的CFD分析表明，并联支管流量分配不均会严重影响过滤分离效果。

在11种并联管路布置方式中，进出口在同侧的轴向进径向出方式3偏流情况最小。增大汇管直径和支管间距也可有效减少偏流，这些发现直接指导了站场优化设计。

2. 管道减阻与能耗优化

长距离输气管道的主要能量损失形式是湍流阻力。CFD大涡模拟表明，与间隔三角形肋条相比，刀刃形肋条可减小壁面阻力，使近壁区速度梯度更小，产生的二次涡使流场更加稳定，减阻效果提升约15%。

3. 管道腐蚀与磨损预测

CFD可模拟多相流动中的颗粒侵蚀和腐蚀行为。通过离散相模型分析固体颗粒的运动轨迹，可预测管道弯头和三通等部位的冲蚀热点，为防腐设计提供依据。

四、CFD在预测管道水合物形成和防治方面的应用

CFD技术通过精准的数值模拟，已经成为预测和防治管道水合物形成的关键工具。下面这个表格汇总了它的几个核心应用方向。

CFD在管道水合物研究中能发挥巨大作用，主要得益于它构建了一个高度仿真的“数字管道”。

1. 构建三维模型：首先，根据实际管道的几何尺寸（包括直径、长度、倾斜角度等）建立精确的三维模型。

2. 划分计算网格：将模型划分为数百万甚至上千万个微小的网格单元，这是数值计算的基础。

3. 设置物理模型：引入核心的物理模型，如欧拉-欧拉多相流模型（描述气、液、固各相流体的运动）和群体平衡模型（PBM）（追踪水合物颗粒群的聚并、破碎等动力学行为）。

4. 定义边界条件：输入管道入口的压力、温度、流速，以及管壁的热交换条件等。

5. 求解与可视化：高性能计算机求解复杂的流体力学方程，最终输出管道内各点的压力、温度、流速、水合物浓度等数据的详细分布图，使结果一目了然。

在实际应用中，以下几个技术要点对于获得准确可靠的模拟结果至关重要：

• 精确的物性参数：模拟所用的天然气和原油组成、物性参数必须准确，这直接影响到水合物生成相平衡曲线的预测精度。

• 合适的模型选择：针对不同的问题（如以气体为主的管道和液态烃浆液管道），需要选择最合适的多相流模型和湍流模型。

• 模型验证：可靠的CFD模拟必须经过实验数据的验证，以确认其预测的准确性。许多研究都会将模拟结果与环路实验的实测数据进行比对，不断修正模型。

五、CFD在CO2管道输送的流动保障中有哪些独特挑战和解决方案

在“双碳”目标下，二氧化碳管道输送是CCUS（碳捕集、利用与封存）项目的关键一环。与天然气不同，CO₂的相态变化更为敏感和复杂，其管道输送面临独特的流动保障挑战。CFD技术是揭示这些复杂现象、优化管道安全设计的重要工具。

下表对比了CO₂与天然气管道输送的主要差异及CFD应用侧重点。

针对上述挑战，CFD技术发展出了一系列专门的解决方案：

1. 高精度物性建模与相态追踪

• 挑战：CO₂在临界点附近的物性（密度、粘度、比热容）变化剧烈且非线性，理想气体假设完全不适用。

• 解决方案：在CFD软件中，通过用户自定义函数（UDF） 或调用内置数据库，集成真实气体模型，如 Peng-Robinson (PR) 状态方程。该方程能更准确地描述超临界和跨临界状态下CO₂的PVT（压力-体积-温度）性质。同时，需选用欧拉-欧拉多相流模型或VOF（流体体积法） 等，以捕捉可能发生的气液两相分离现象。

2. 模拟焦耳-汤姆逊效应与温度预测

• 挑战：CO₂流经阀门、孔板等节流元件时，压力骤降会导致温度急剧下降（焦耳-汤姆逊效应），存在形成干冰的高风险。

• 解决方案：CFD仿真必须耦合求解能量方程，进行共轭传热分析。通过模拟，可以精确预测管道和阀门内的温度分布，识别出低于干冰形成温度的“低温危险区”，为保温设计或增设加热装置提供依据。

3. 特殊部件与复杂场景的模拟优化

• 阀门与节流装置：对井口阀门、泄压阀等进行全三维CFD模拟，分析不同开度下的流场和温度场，优化阀芯和流道结构，避免局部低温或流动死区，从而降低冻堵风险。研究表明，优化节流装置的长径比（如大于3）有助于获得更高流速，但也需权衡其对噪声等因素的影响。

• 埋地管道：模拟CO₂管道埋地敷设时与周围土壤的换热过程，预测沿管线长度的温度、压力变化，确定关键位置是否需要增设加热站或调整埋深，以维持超临界状态。新型计算方法如格子玻尔兹曼方法（LBM） 也被探索用于高效计算此类复杂多相流问题。

4. 确定安全输送的“流动保障界限”

• CFD的最终目标是确定管道安全运行的窗口。通过大量参数化模拟，可以界定出避免相态转变的最低入口压力和温度限值。例如，针对高纬度寒冷地区，研究建议运行压力需不低于临界压力的1.2倍（约10MPa），并优化管道三维布局以减少两相流冲击风险。

六、数字孪生技术与传统CFD模拟在管道运维中的具体差异和优势对比

在管道运维中，数字孪生技术与传统CFD模拟代表着两种不同层级的技术理念。为了让你能快速把握其核心区别，下表对它们在管道运维中的关键特性进行了直观对比。

与传统CFD的离线仿真相比，数字孪生在管道运维中的优势体现在三个“更”上：

• 更全面的感知与决策：数字孪生通过集成实时传感器数据和历史数据，构建起一个动态更新的虚拟管道。这使得它不仅能展现当前状态，还能利用机器学习算法预测未来趋势，例如精准定位已超期服役的管线，为动态体检和更新改造提供准确依据，实现从“被动应对”到“主动预警”的转变 。

• 更深入的业务融合与优化：数字孪生技术能与从规划评估到应急保障的全流程业务场景紧密结合。例如，在应急保障方面，数字孪生可以仿真模拟燃气爆管、泄漏扩散等事故场景，帮助制定和演练应急预案；在建设管理阶段，可以提前模拟施工过程，有效避免设计冲突，提高施工效率和质量 。胜利油田东营原油库通过应用数字孪生技术，实现了操作人员大幅精简，并提升了安全管控水平 。

• 更高效的协同与交互：数字孪生平台提供了一个统一的、可视化的协同环境。各方人员可以在同一套模型上进行交互、分析和决策。例如，重庆的“数字管线”系统在处置管道破损事件时，能快速协调相关单位，将传统流程所需的1-2个月时间缩短至数天，极大提升了跨部门协作效率 。

尽管数字孪生优势明显，但传统CFD模拟在特定场景下依然是不可或缺的工具。

• 深度机理研究：当需要深入研究管道内复杂的流体力学现象（例如段塞流形成机理、颗粒侵蚀行为、复杂混合与分离过程）时，高保真度的CFD模拟能够提供无比详尽的流场、压力场、温度场数据，这是对物理机理理解的关键手段 。

• 前瞻性设计与方案验证：在新的管道系统或设备投入实际建设之前，CFD模拟是进行设计验证和方案比选的经济高效工具。它可以在虚拟环境中测试不同设计方案的性能，避免后期昂贵的改动。

需要强调的是，数字孪生与传统CFD并非简单的替代关系，而是互补共生的。一种重要的趋势是，将计算成本高昂的高精度CFD仿真结果（例如，针对特定阀门或复杂管件的详细模拟）封装为代理模型或降阶模型，然后将其嵌入到需要快速响应的数字孪生系统中。这样既能保证关键部件模型的精度，又能满足系统实时运算的需求 。这种“CFD为点，数字孪生为体”的模式，正成为技术融合的典范。
