修订版-GB/T 4732《压力容器分析设计主要受压元件公式法计算》表格

本文分享的修订版-GB/T4732-2024《压力容器分析设计主要受压元件公式法计算》表格由王强编制并由通过本公众号分享给感兴趣的朋友。

原表格主要计算内容

1.可直接选择材料并获得GB/T4732-2024板材、锻件、管材、螺栓材料的许用应力，及弹性模量、线膨胀系数数据；

2.可直接选择材料并获得GB/T4732-2024板材、锻件、管材S_II及S_III的许用极限S_PL和S_PS，可直接用于后续有限元应力分析的评定；

3.可直接选择材料并根据输入的设计压力、设计温度、设备直径、焊接接头系数、腐蚀余量等设计参数直接根据GB/T4732.3-2024中公式获得主体材料的计算厚度、设计厚度和名义厚度；

4.计算的主要受压元件有：圆筒体、椭圆封头、碟形封头、球壳、锥壳、球冠形端封头、球冠形中间封头。另外，圆筒体、球壳、锥壳增加了附加轴向力、弯矩载荷的薄膜应力、主应力的计算及应力评定；

5.可根据应力分析计算的总应力范围的当量应力、及根据标准确定输入的疲劳强度减弱系数、疲劳损失系数直接获得GB/T4732-2024中疲劳曲线图2~6的允许循环次数值；

本次补充更新内容

1.修正了原计算表格中存在的部分错误；

2.增加了夹套的计算，内筒和夹套可同时计算；

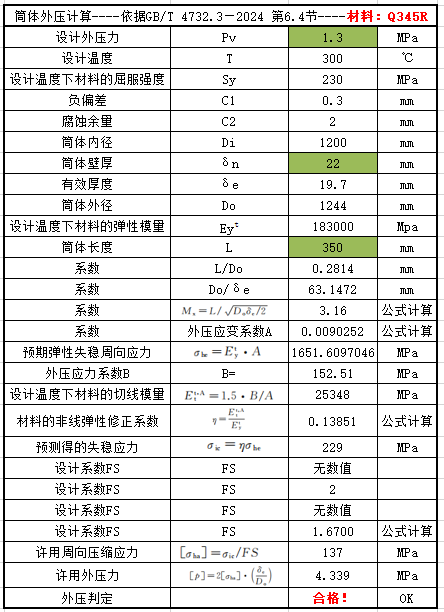

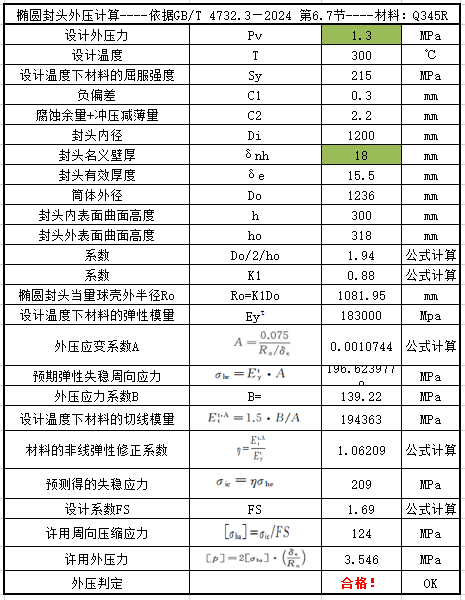

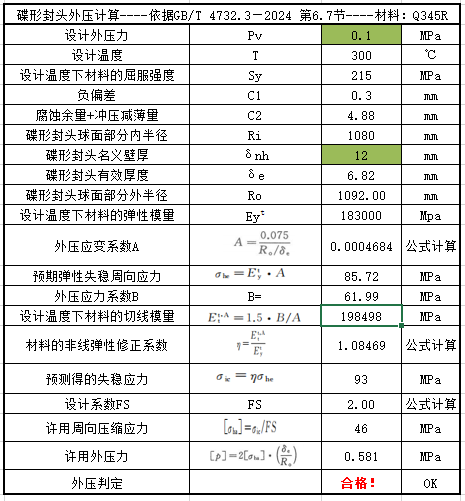

3.增加了圆筒、椭圆形封头、半球形封头、球冠形封头、蝶形封头的外压计算（根据GB/T4732.3编制）。

说明：鉴于官方《SW7》计算软件在测试并将发布，本计算表格作为个人使用不再公开分享，仅分享给感兴趣和有需求的朋友供参考使用。

来源：ANSYS分析设计人

专家释疑GB/T4732与JB4732现阶段的关系，致敬JB4732!

GB/T4732与JB4732现阶段的关系GB/T4732-2024引进了国际规范（尤其ASME规范）中一系列先进的设计理念和方法，为我国压力容器分析设计的发展制定了新的标准依据，明确了新的发展方向。自去年7月份正式发布以来，掀起了行业内一股学习热潮，但未有任何官方通告明确说明GB/T4732是替代JB4732的，因此，对行业从业人员产生了一定的困惑，引起了一阵讨论。目前，容标委组织的GB/T4732宣贯已经进行到第二期了，在宣贯班上专家们对这个问题进行了正面解释和回答，为大家明确了两者现阶段的关系：（1）此次修订的分析设计标准纳入国标，在取标准号的时候4732的号虽之前有被用过，但此前用该号的国标已经作废了，因此GB/T4732才能正好用上4732这个号，这纯粹是个巧合。（2）GB/T4732是国标，JB4732是行标，原则上国标不能取代行标。因此，GB/T4732相当于是一个新标准，不是替代的关系，故其正式发布也即正式实施，不存在过渡期。（3）GB/T4732和JB4732目前均为现行标准，一是JB4732没有作废，二是固容规引用的协调标准仍是JB4732。当然现在业主可能都要求用新的GB/T4732标准进行分析设计了，但从法规的角度来说，现阶段分析设计采用这两个标准均是合规的。（4）据专家介绍，新的固容规TSG21正在修订中，预期于今年（即2025）年底正式发布，修订后的固容规中引用的协调标准将会是GB/T4732了，彼时JB4732将会正式退出历史舞台了。致敬JB4732，指引了我国压力容器分析设计三十年的发展，培养了一批批优秀的分析设计工程师！来源：ANSYS分析设计人
