Abaqus在高温蒸汽管道蠕变寿命预测中的应用与研究
引言
在能源、化工及核电领域，高温高压管道系统的安全运行是保障工业生产稳定与人员安全的关键。其中，蒸汽管道作为核心组件，其长期服役过程中的蠕变效应成为制约设备寿命与安全性的重要因素。本文介绍懿朵科技通过使用Abaqus软件对X20蒸汽管道的高精度蠕变寿命预测的实践案例。
一、研究背景：高温蠕变的隐患与挑战
一、研究背景：高温蠕变的隐患与挑战
X20钢（12Cr-1MoVNi）因其优异的抗蠕变性能，被广泛应用于高温蒸汽管道。然而，在长期高温服役条件下，材料仍会面临应力松弛、壁厚减薄及局部失效的风险。传统的寿命评估方法多依赖于实验数据或经验模型，难以精确描述复杂几何形状和非均匀温度场下的应力演化规律。懿朵科技利用Abaqus软件，针对这一问题展开了深入研究。
二、Abaqus建模与关键技术
二、Abaqus建模与关键技术
1. 精细三维建模
研究中通过Abaqus建立了包含弯头、直管及外部保温层的精细三维蒸汽管道模型。模型内壁施加550°C与18MPa的蒸汽载荷，外壁温度为25°C，真实模拟了实际工况。Abaqus强大的几何建模与网格划分功能，确保了多层复合结构的高效处理与计算精度。

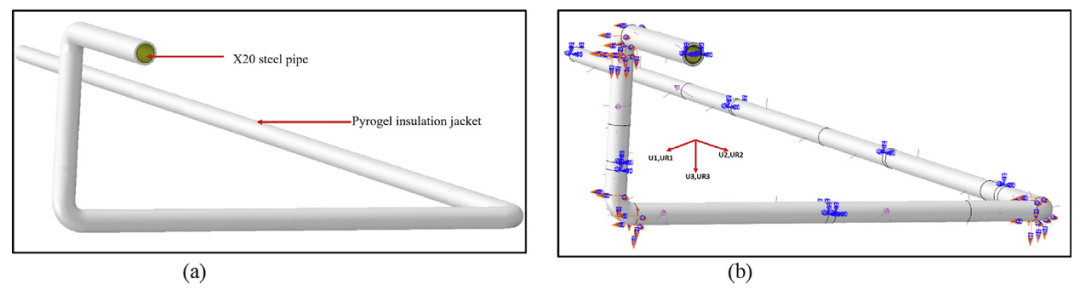

图1 管道—保温层整体模型及边界条件
2. 材料参数与蠕变模型
研究中选用的X20钢材料参数涵盖高温弹性模量、热膨胀系数、导热率及密度等关键指标。蠕变行为采用改进的双曲正弦模型描述，并通过Abaqus的UMAT接口以Fortran二次开发方式嵌入计算流程，增强了分析的灵活性与可扩展性。

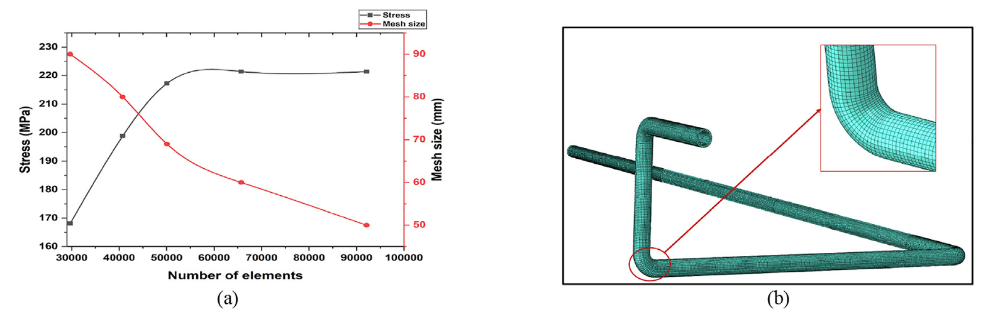

图2 网格收敛性分析与管道有限元网格
3. 热-机械耦合分析

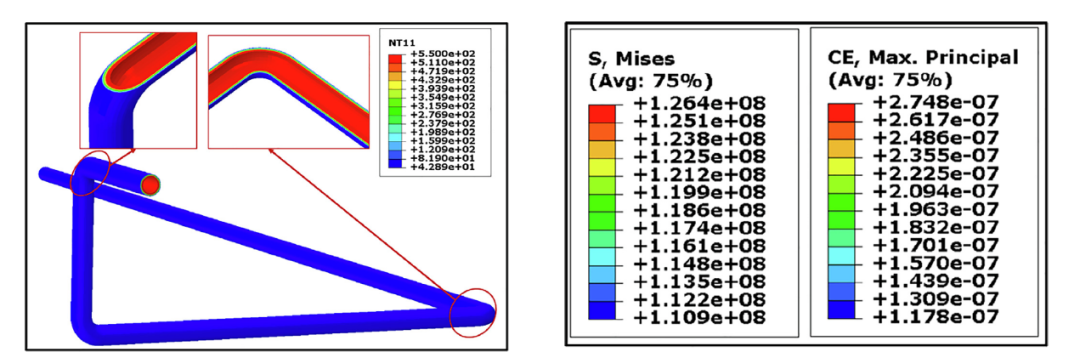

Abaqus在多物理场耦合方面表现出卓越的稳定性。研究首先进行了稳态热传导分析，获得温度场分布；随后将温度场映射至结构分析模块，实现蠕变应力与应变率的时程演化计算。如图3所示，Abaqus精确捕捉了管道截面上的温度梯度，内壁约550°C，外壁约100°C，高温梯度导致弯头处形成显著的应力集中区。
图3 管道–保温层温度分布云图
三、分析结果与工程启示
三、分析结果与工程启示
1. 短时工况下的蠕变行为

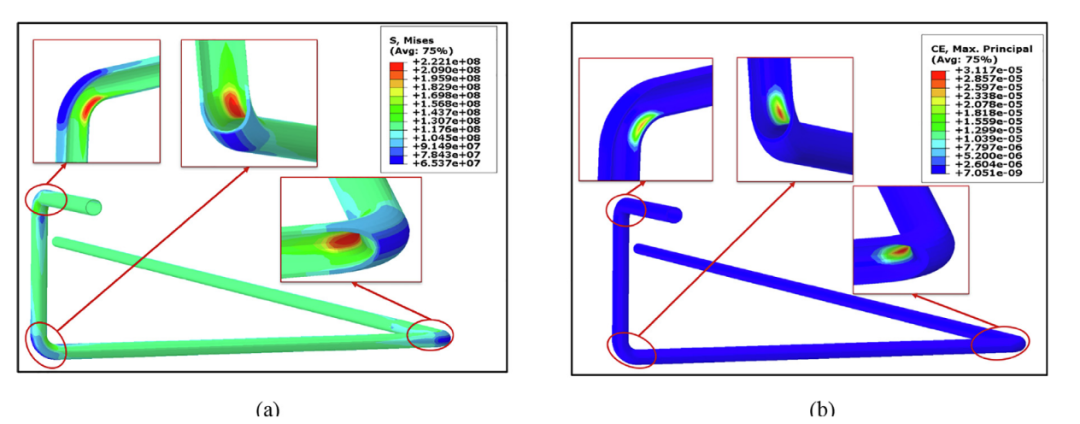

如图4所示，Abaqus在运行1小时后计算得到的等效应力分布表明弯头内缘为高应力区，最大值约222.1MPa。对应的蠕变应变率同样在该区域达到峰值，表明几何与温度耦合效应显著。相比之下，外缘区域应力水平较低，说明结构形变主要由内壁高温导致的局部膨胀受限所引起。
图4 一小时运行后管道的蠕变应力与应变率分布
2. 长期运行与应力松弛规律

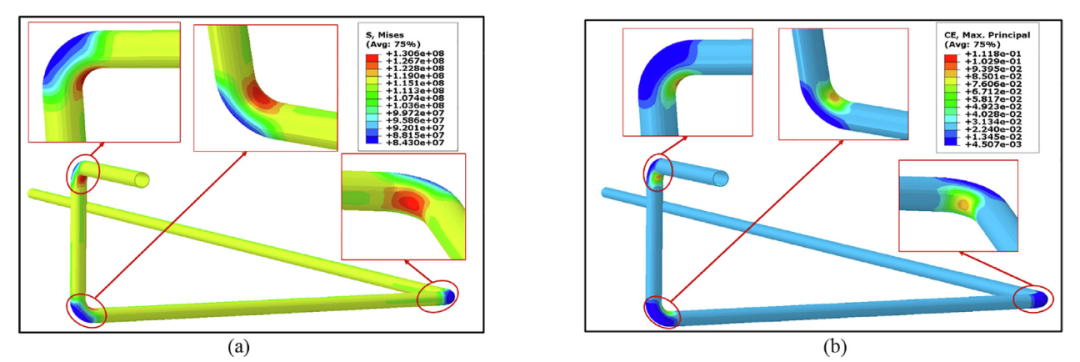

Abaqus强大的时程分析功能支持跨时间尺度的蠕变模拟。研究进一步模拟了175200小时（约20年）运行状态下的应力与应变分布，如图5所示。结果显示，应力水平由初始的约220MPa松弛至130MPa左右，而累计蠕变应变显著增加，表明材料内部发生明显的塑性演化与刚度退化。
图5 20 年运行后的蠕变应力与应变分布

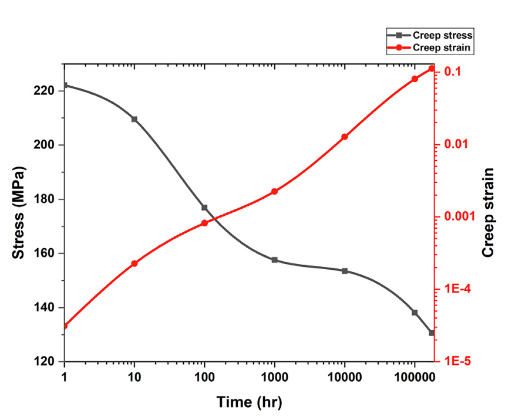

如图6所示，蠕变应力与时间呈现典型三阶段特征：初期快速应变、次级稳定阶段、末期加速阶段。Abaqus的非线性时程积分算法能够稳定追踪应变速率变化，确保结果在长期加载下的精度。
图6 蠕变应力与时间变化曲线
3. 蠕变寿命预测

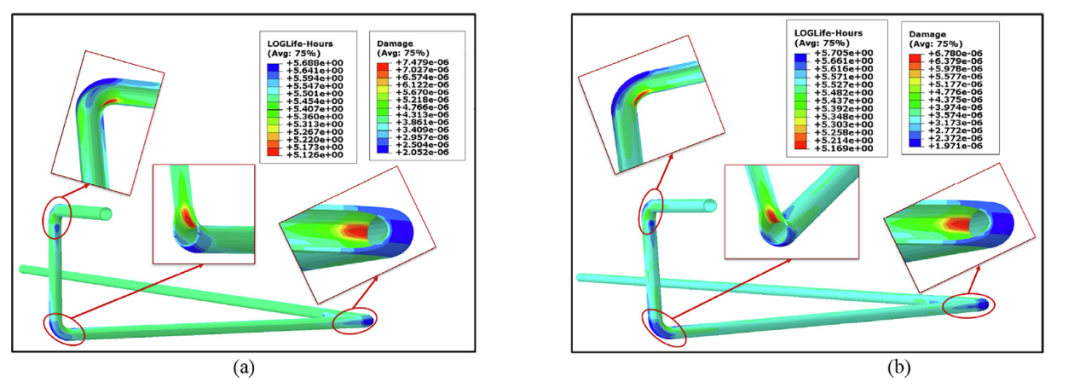

在获得Abaqus蠕变分析结果后，研究团队进一步将数据导入fe-safe/TURBOlife进行寿命预测。结果表明，如图7所示，弯头内缘为最早发生蠕变损伤的部位。机加工表面预测寿命约15.3年，而精加工表面可达16.9年，表明表面质量对寿命具有显著影响。
图7 不同表面粗糙度下的蠕变寿命与损伤分布
研究同时对比了Abaqus结果与解析计算结果。直管段基于Lamé公式计算的理论应力与有限元结果误差仅为2.6%，验证了Abaqus在高温非线性分析中的高精度和可重复性。
总结
总结
通过本研究可以看出，Abaqus不仅能够实现复杂几何结构的高精度热–力耦合分析，还可通过用户子程序灵活扩展蠕变模型，实现多时间尺度的寿命预测。结合fe-safe平台，Abaqus为工程师提供了从瞬态应力分析到全寿命管理的一体化解决方案。未来，懿朵科技将长期致力于Abaqus在能源、核电及机械行业中的工程化应用，为用户提供从数据采集、建模仿真到寿命预测的一体化技术解决方案。
【参考文献】Smith Salifu, Dawood Desai, Schalk Kok.Numerical simulation and creep-life prediction of X20 steam piping.Materials Today: Proceedings, 2024.。
