上一篇文章你提的ANSYS二次开发需求，安排了！附高效出报告技巧，我讲解ANSYS 「Report Preview」功能，并演示了二次开发如何通过Python代码自动生成报告。本文关注ANSYS Mechanical二次开发又一个高频出现的问题，希望为学习者排忧解难，欢迎大家订阅我视频课程，详情见后文。

在进行 ANSYS Mechanical 二次开发或批量计算 时，很多人都会遇到一个非常现实的问题：👉 计算前需要提前配置 Mechanical 的一些选项，但又不希望人工打开界面逐一设置。一个非常典型的例子是—— Mechanical 默认导出文本结果时，并不会包含网格节点坐标（Include Node Location = No）。

这在ANSYS二次开发、运行开发好的软件等场景中，几乎是“不可接受”的。

这一默认设置在常规 GUI 操作中影响不大，但在二次开发、自动化仿真平台运行等场景下，几乎是 “不可接受” 的：缺少节点坐标的结果文件，无法直接用于后续的数据分析（如节点结果后处理、与其他软件的数据联动），会直接导致自动化流程断裂，完全违背了仿真自动化的初衷。

01

 问题背景：GUI 能设，但自动化不友好

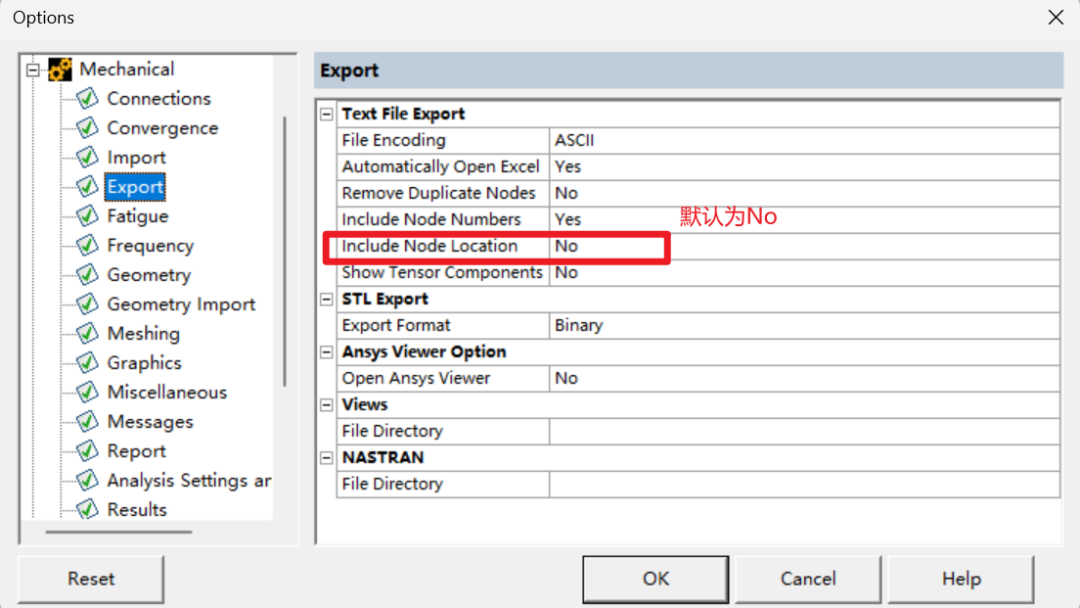

在 Mechanical 图形界面中，我们可以很容易找到这个选项：

Tools → Options → Mechanical → Export → Include Node Location



但在自动化开发视角下，纯 GUI 操作存在三大致命缺陷：

• GUI 设置 无法直接写进脚本流程
• 批量工况、无人值守计算时 无法人工干预
• 不同机器、不同用户环境下 配置不一致

👉 那有没有办法 在完全不打开 Mechanical 界面的情况下，修改这些设置？

我在上篇文章中已经分享过一种思路——利用 Mechanical 内置的 JScript 机制，绕开部分尚未开放的 Python API，实现底层控制【你提的ANSYS二次开发需求，安排了！附高效出报告技巧】。

今天要解决的 “Mechaical配置” 问题，恰好可以复用这一思路，通过 JScript 脚本直接修改 Mechanical 的系统偏好设置，实现真正意义上的 “零交互” 自动化配置。

02

核心思路：Mechanical 的偏好设置 ≈ XML + PreferenceID

想要实现无 GUI 修改配置，首先要理解 Mechanical 存储界面设置的底层逻辑：Mechanical 所有可视化界面的 Options 选项，本质上都持久化存储在特定的 XML 配置文件中。

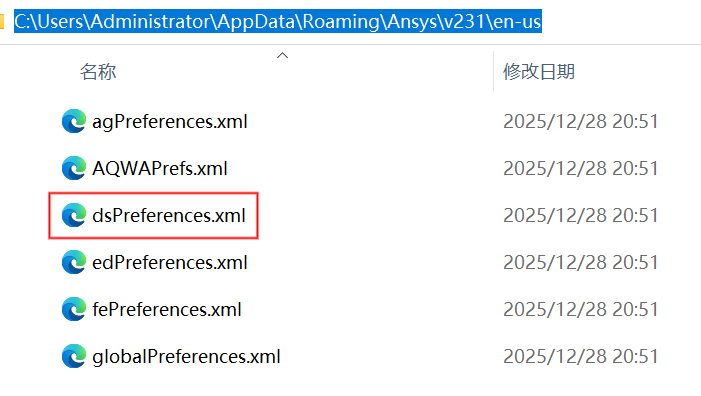

该 XML 文件的典型存储路径（需根据 ANSYS 版本调整，以 v231 为例）：









打开该文件后，你会发现一个重要事实：XML 的层级结构，与 Mechanical 图形界面中的 Options 树状结构是一一对应的。

例如：

•


•


•


MechanicalInclude Node LocationExport

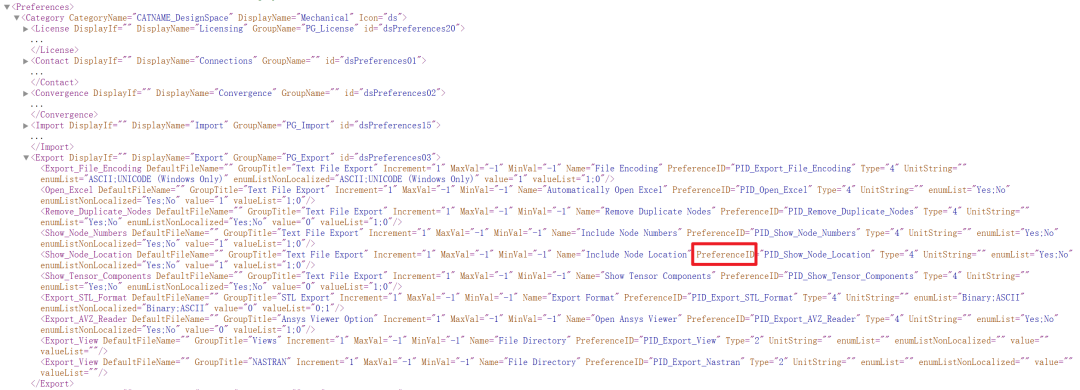

在 XML 中，对应为：

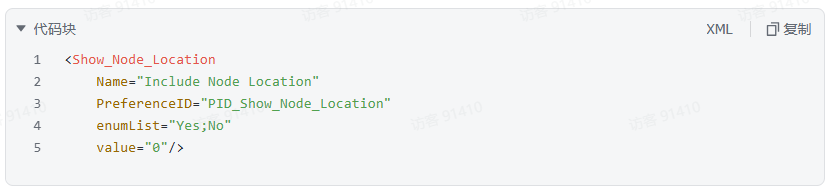

这里有两个关键信息：

• PreferenceID： PIDShowNode_Location ，Mechanical 通过这个 ID 区分不同的配置项，是脚本控制的核心 “入口”；
• value：

value="1" → 对应 GUI 中的 “Yes”（导出节点坐标）；

value="0" → 对应 GUI 中的 “No”（默认，不导出节点坐标）。

👉 这意味着：只要我们能在运行时修改这个 PreferenceID 的值，就等价于点了一次 GUI 选项。

03

关键技术：通过 JScript 操作 PreferenceMgr

ANSYS Mechanical 内部提供了一个 JScript 引擎 ，可以直接操作偏好管理器（PreferenceMgr）。

核心语句只有两行：

这两行代码完成了三件事：

• 定位到 Include Node Location
• 将其设置为 Yes
• 将设置持久化保存（等价于点 OK）

04

Python + JScript 完整代码（完全自动化）

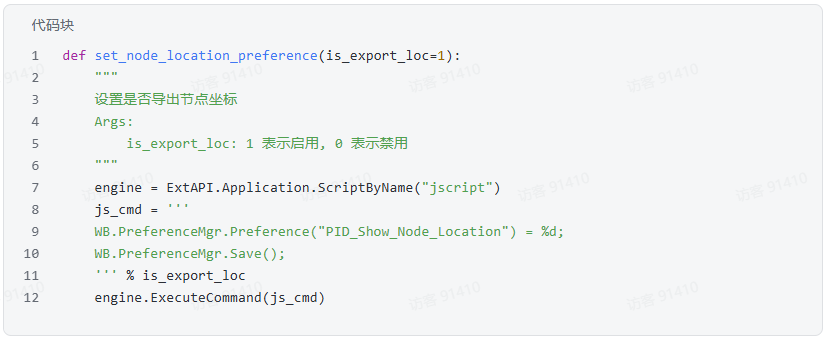

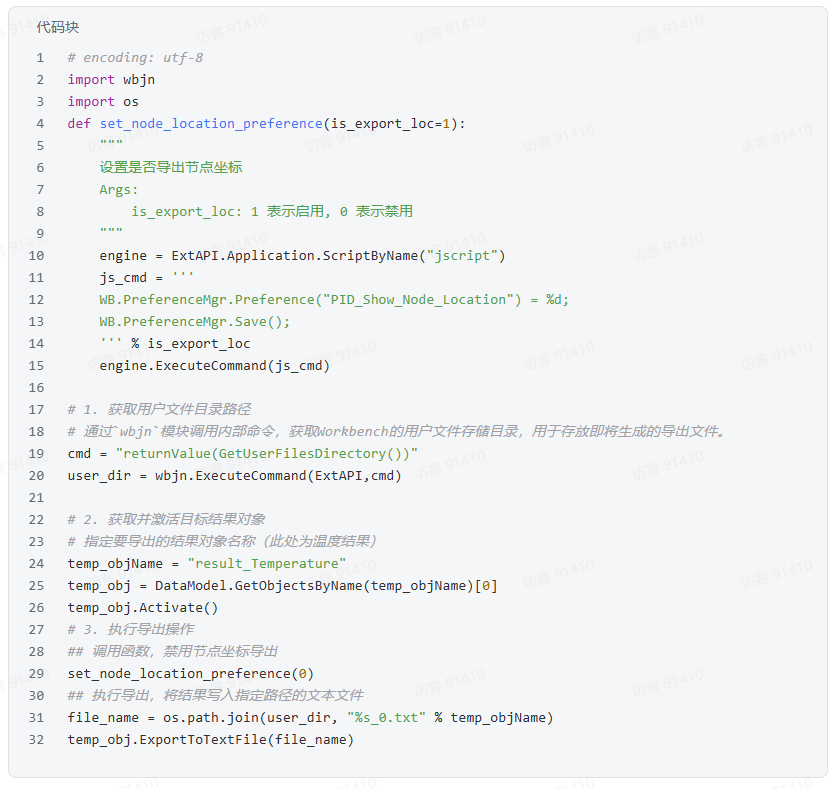

下面给出一个 可直接复用的 Python 封装函数 ，用于在任何脚本流程中调用：

使用时只需一行：

即可实现：

• 所有 Mechanical 文本导出全部 自动包含节点坐标
• 无需打开 GUI
• 用户完全无感

05

实例演示

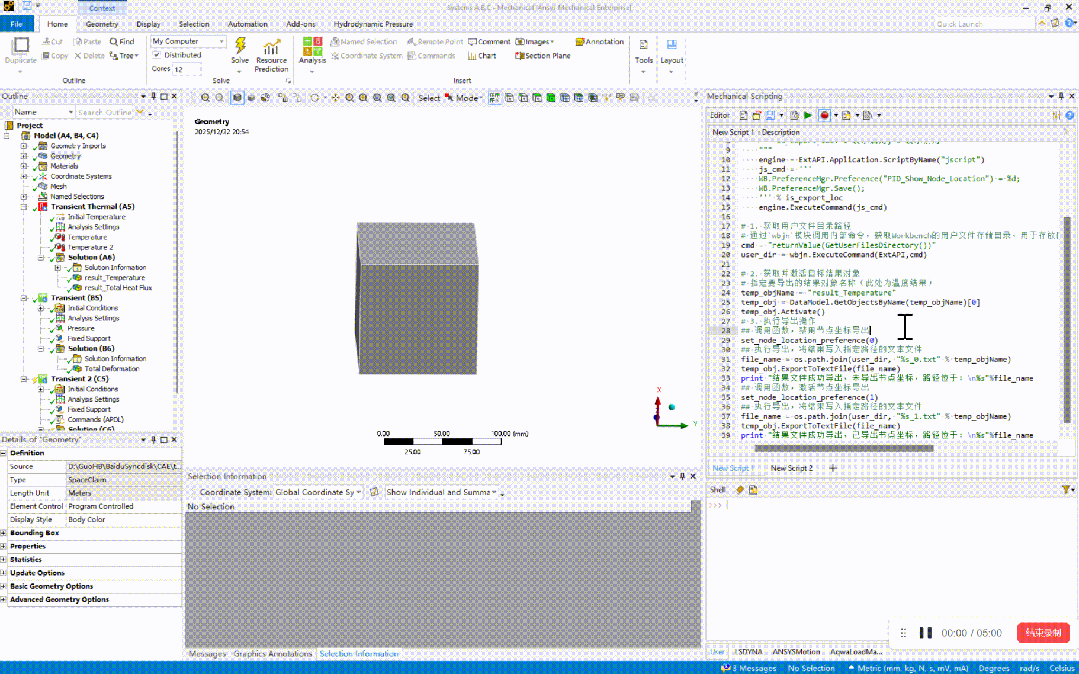

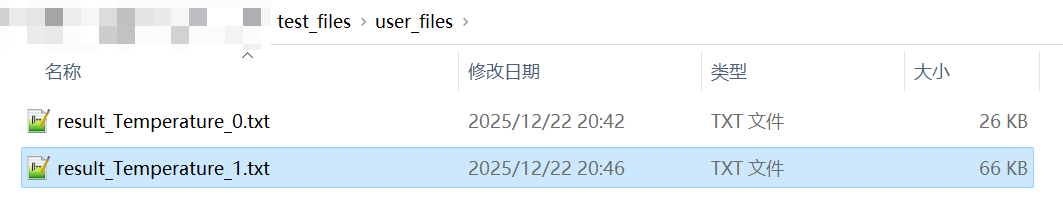

为了直观验证该方法的有效性，我们以导出温度结果（ result_Temperature ）为例，对比 “禁用” 和 “启用” 节点坐标导出的结果差异，所有操作均基于 Python 脚本完成，无任何 GUI 交互。



场景1：调用setnodelocation_preference(0)

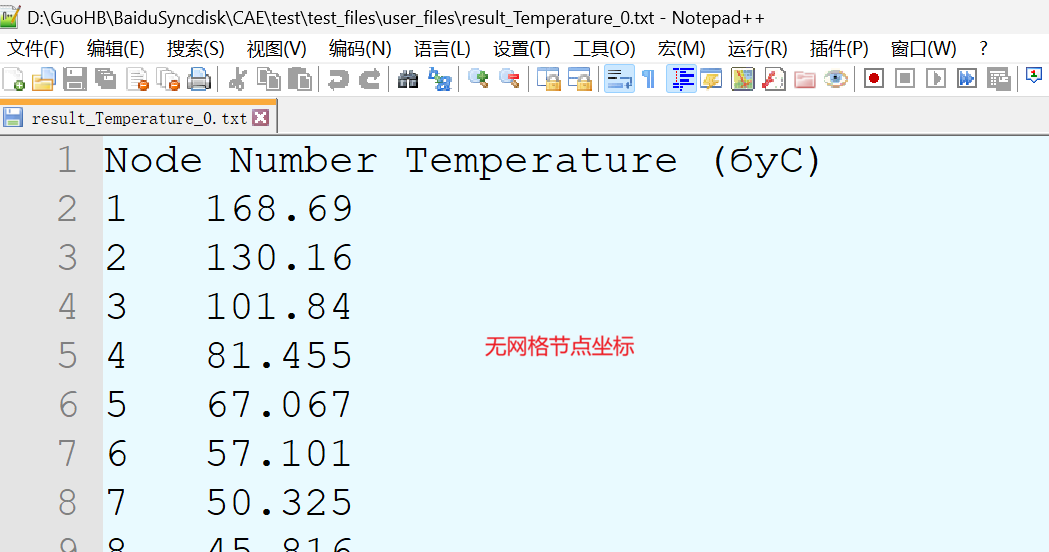

导出结果如下，仅包含节点 ID 和温度值，无坐标信息







场景2：调用setnodelocation_preference(1)

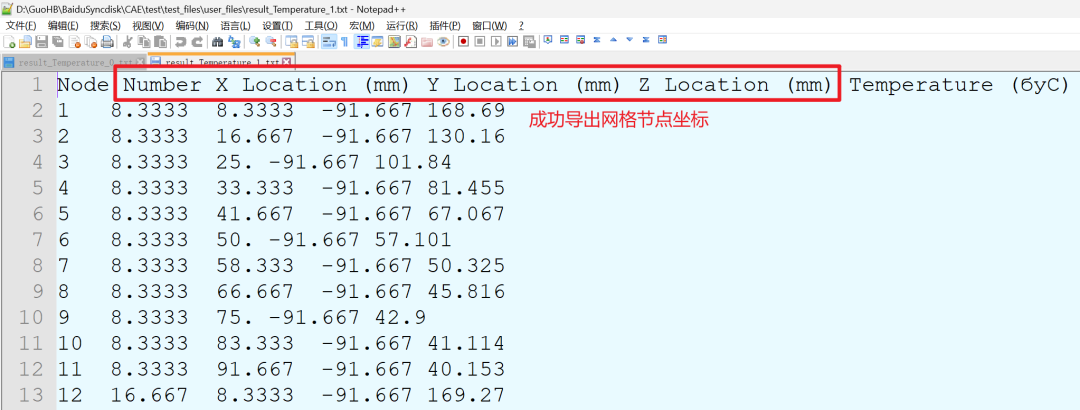

导出结果文件内容如下（新增 X、Y、Z 三列节点坐标信息）：







06

我的ANSYS二次开发实用教程

通过本次实战案例，可以提炼出三个核心结论：

• ✔ Mechanical 的 Options 并非黑箱 ：所有 GUI 可见的配置项，都有对应的 XML 节点和 PreferenceID，具备脚本化控制的基础；
• ✔ GUI ≈ XML ≈ PreferenceID
• ✔ 非侵入、稳定、适合企业级自动化

更重要的是，这一思路绝不仅限于 “节点坐标导出” 这一个选项：Mechanical Options 菜单中的几乎所有配置（如结果导出精度、单位制、网格显示样式、求解器参数默认值等），都可以通过 “找到对应 PreferenceID → 编写 JScript 修改取值 → Python 封装调用” 的流程实现自动化配置。

更多ANSYS Mechanical二次开发技术案例和代码 ，请关注我的视频课程《ANSYS Workbench & Mechanical企业级二次开发程序与Python应用入门进阶 》，让你掌握 ANSYS Workbench & Mechanical 的脚本自动化开发能力，并为读者提供答疑解惑服务。

可回放，开具发票，奖学金、直播加餐

提供vip群 答疑和模型下载

  ANSYS Workbench & Mechanical企业级二次开发程序与Python应用入门进阶



扫码查看视频教程

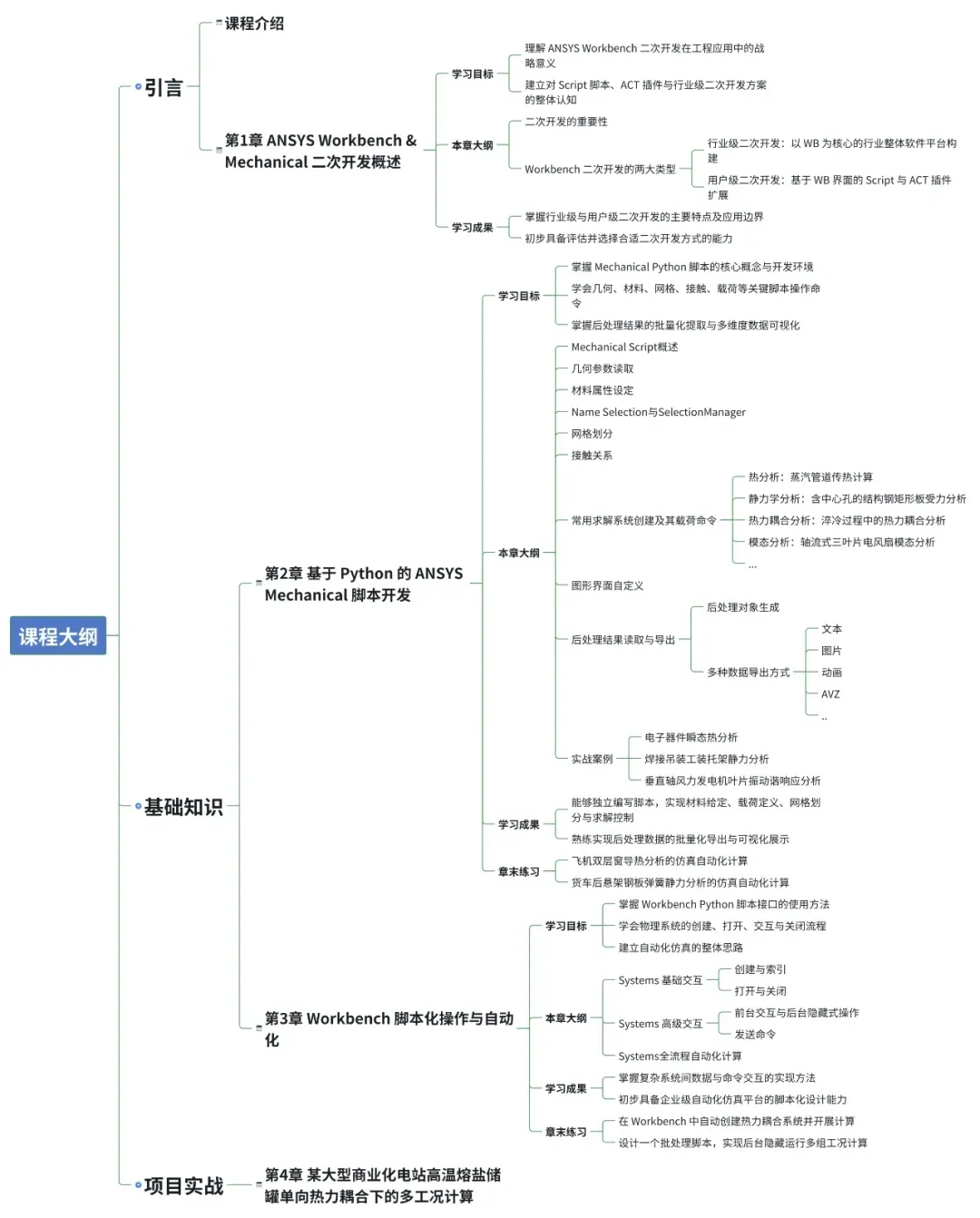

以下是课程大纲及主要内容：



我还为付费用户提供VIP群答疑服务、持续加餐内容、提供定制化培训和咨询服务、仿真人才库高新内推就业、仿真秀还提供奖学金、学完此课程，推荐学习者报名参加工程仿真技术（CAE分析职业能力等级评价证书）。

此外，在使用过程中遇到代码报错、需求调整等问题，欢迎在评论区留言，我会一一解答。后续还会分享更多 ANSYS 二次开发的实战技巧，敬请关注。

来源：仿真秀App
