天线带宽与品质因子(Q值)理论的研究进展
Arthur D. Yaghjian（IEEE Life Fellow），是天线带宽与品质因子(Q值)研究领域的权威学者。他在近期一篇综述文章中系统性地回顾并推进了天线带宽与Q值的理论基础，提出了多个新的、更精确的表达式与下界，并探讨了超越传统极限的调谐方法。是天线理论研究人员、高级天线设计工程师和博士生的必读文献。 它既巩固了经典理论的基石，又打开了通往更高性能天线设计的新大门。
天线带宽和Q值理论的发展脉络 核心理论与公式梳理 参考资料
As shown below👇
*天线带宽和Q值理论的发展脉络
第一阶段：品质因子的起源与电路理论奠基 (1914-1930s)
1. 品质因子的诞生 (1914-1920)
1914年：贝尔实验室的K.S. Johnson在研究有损线圈时，首次提出了类似品质因子的概念。他将感应纯度定义为：
其中 ω 是角频率，L 是电感，R 是电阻。这本质上是电感储能与电阻耗能之比。
1918年：美国标准局的Circular 74文件使用了相同的表达式wL/R来描述串联RLC电路的“谐振锐度”，但当时并未称之为“品质因子”或“Q”。
1920年：Johnson将他“过度使用”的符号 K 改为 Q。有趣的是，Q 最初并不是“Quality”的缩写。这个名称是他的同事V.E. Legg在贝尔实验室首次使用的，并在1925年后逐渐流行起来。
2. 电路理论的完善与Terman的贡献 (1932)

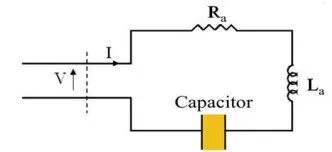

1932年：被誉为“硅谷之父”的F.E. Terman在其著作中首次明确指出，串联RLC电路的品质因子可以表示为：
其中WLc是电感和电容中的总平均储能，PR是电阻中的平均耗散功率。这建立了Q值与能量比值的直接关系。
关键定理：Terman证明了对于串联RLC电路，其-3 dB电导分数带宽等于品质因子的倒数：
（该带宽恰好是电压驻波比分数带宽的一半）。这为用Q值预测带宽奠定了数学基础。
第二阶段：天线Q值理论的奠基 (1940s-1950s)
1. Wheeler的开创性工作 (1947 & 1958)
1947年：H.A. Wheeler发表了里程碑式的论文《Fundamental limitations of s mall antennas》。他采用“电抗除以辐射电阻”的方法，估算了电小天线的Q值。
电小电偶极子（平行板电容器模型）：
电小磁偶极子（螺线管模型）：
电小磁偶极子（螺线管模型）：
是波数，V是天线的占用体积, ke和km是修正边缘场的几何因子。他首次将天线Q值与物理体积联系起来，揭示了“天线越小，Q值越高，带宽越窄”的根本限制。
1958年：Wheeler进一步研究了填充磁介质的电小球形天线。他发现：
对于磁偶极子，若填充材料的相对磁导率μ→∞，则内部磁能为零，Q值可逼近理论下限。
对于电偶极子，当时没有找到类似的降低电场能量的方法。
他提出了一个重要观察：当με=4时，电小磁介质球形偶极子可以自谐振。
2. Chu的革命性下限理论 (1948)
1948年：L.J. Chu发表了经典论文《Physical limitation of omni-directional antennas》。他的方法具有根本性的突破：
将天线外部的自由空间场（半径为 a 的球外）用球形波模式（TM/TE）展开。
为每一个球形模式的输入阻抗，找到了一个等效的梯形网络（由频不变电阻R、电感L、电容C组成）。
假设天线球内没有储能（除了无损调谐元件），计算了梯形网络中电感和电容的平均储能，以及电阻的耗散功率。
由此推导出每一阶球形模式的最小电路品质因子。
核心成果：对于n=1的TM（电）和TE（磁）偶极子模式，给出了著名的Chu下限：
这个公式简洁而深刻地表明：天线的电尺寸是其可实现带宽的终极约束。
第三阶段：下限理论的验证与拓展 (1960s-2000s)
1. Collin-Rothschild的场能量积分法 (1964)
1964年：R.E. Collin 和 S. Rothschild 采用了一种完全不同的方法来验证Chu的下限。
他们直接积分了球形模式在半径为 a 的球外自由空间中的无功能量（定义为总场能减去辐射能）。
巧合的是，他们的计算结果与Chu的梯形网络结果完全一致，从而从场论的角度独立证实了Chu下限的正确性。
他们的工作使Chu的下限被称为 Chu/CR 下限。
2. Fante的贡献 (1969)
1969年：K.L. Fante 研究了理想天线的一般Q值。他特别指出，Harrington在计算最大增益天线的Q值时，使用的近似Q与Chu论文中使用的近似Q更为接近，而这个近似Q实际上比Chu/CR下限更接近Yaghjian 后来推导的精确下界。Fante的工作为后续精确Q值的讨论奠定了基础。
3. Thal对下限的修正 (2006)及其后续 (2010s)
2006年：H.L. Thal 修正了Chu的计算。他指出，如果天线由分布于球面上的全局电流构成，那么球内的储能不应被忽略。他计算得出的电偶极子Q值下限，比Chu/CR下限高约1.5倍。
这一结果与Wheeler公式在ε=1时一致，也与当时一些优化的电小电偶极子天线性能吻合。
在Thal论文发表后的几年里，学界普遍认为Thal下限代表了电偶极子天线的最佳可实现性能。
后续突破 (2010s)：作者A.D. Yaghjian 及其合作者的研究指出，通过使用高磁导率薄壳包围电偶极子天线，可以产生磁极化电流来抵消内部的电场储能，从而使Q值低于Thal下限，重新逼近Chu/CR下限。Kim等人的工作也展示了利用高磁导率磁壳设计出接近Chu下限的偶极子天线。
第四阶段：当代发展——鲁棒Q值公式与突破极限的新方法 (2005-至今)
1. Yaghjian & Best 的鲁棒Q值理论 (2005)
2005年：Yaghjian与合作者S.R. Best在论文《Impedance, bandwidth, and Q of antennas》中，系统性地建立了阻抗品质因子的理论框架。
明确给出
并证明它与VSWR带宽的精确关系。
强调该公式不依赖于坐标原点，且能自动过滤掉多余传输线和冗余电抗的影响，因此是评估天线带宽的“金标准”。
2. 色散调谐理论的提出与发展 (2013-2024)
这是A.D. Yaghjian近年来推动的最重要发展方向。
核心思想：传统的Chu/CR下限和所有后续推导，都隐含假设调谐元件（电容/电感）的材料是非色散的（即μ, ε与频率无关）。如果使用色散材料（如洛伦兹型材料），使得
很小甚至为负，那么调谐元件贡献的Q能量可以显著减少。
成果：理论证明和数值模拟表明，使用色散调谐，可以在保持单谐振点（不引入Bode-Fano多谐振的失真）的前提下，将电小天线的Q值降低约一半（带宽翻倍），从而实质性突破了传统的Chu/CR下限。
这段历史不仅仅是时间线的罗列，更是一部天线理论家如何不断深化对物理本质的理解、挑战固有认知、并开拓新边界的思维史诗。 它告诉我们，即使是像Chu下限这样坚实的基础理论，其成立也依赖于特定的假设条件。改变条件（如使用色散材料），就可能打开新的设计空间。这正是科学进步的典型模式。
*核心理论与公式梳理
1. 天线带宽与Qz（ω）的基石关系
VSWR分数带宽：
其中，
α是带边反射功率系数
阻抗品质因子（核心定义）：
该公式仅需在中心频率 ω 处的阻抗导数和电阻,是准确计算带宽的“金标准”。
2. 基于场的鲁棒品质因子
通过麦克斯韦方程组及其频率导数定理，推导出复Q能量W(ω)：

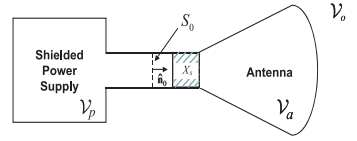

关键性质：当阻抗已知时, 它不依赖于坐标原点，且能自动抵消天线结构中非辐射储能（如多余传输线）的影响。
3. 改进的球形模式Q值下界
传统Chu下界（n=1偶极子）：
改进后的精确下界（TM模，n=1）：
当Ka远小于1时，比Chu下界略低。当Ka远大于1时，衰减为1/(ka)^2
4. 色散调谐降低Q值
使用洛伦兹型色散材料填充调谐电容或电感，
使得
很小甚至为负。
这使得调谐元件贡献的复Q能量 W 减小，从而在保持单谐振的前提下，降低整体Q值，突破了传统非色散材料假设下的Chu下界。
[1] A. D. Yaghjian, “Fundamentals of Antenna Bandwidth and Quality Factor,” IEEE Transactions on Antennas and Propagation, pp. 1–1, 2025, doi: 10.1109/TAP.2025.3579874.
