电机异常噪声诊断与优化
引言
电机作为现代工业与设备中的核心动力部件，其运行稳定性与噪声表现直接影响产品品质与用户体验。懿朵科技依托系统化的测试方法与专业的分析工具，为某型号有异常噪声问题的电机成功完成噪声源定位与优化，本文将系统介绍本次诊断测试的关键过程与分析方法。
一、测试背景与目标
一、测试背景与目标
某电机在特定转速区间内出现异常噪声，懿朵需明确噪声产生的机理及其对应的转速范围，并通过精密声学与振动测试，识别噪声源，最终提出针对性优化建议。
二、测试设备与环境
二、测试设备与环境

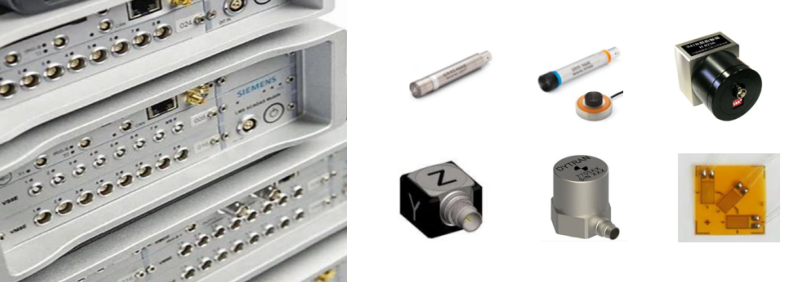

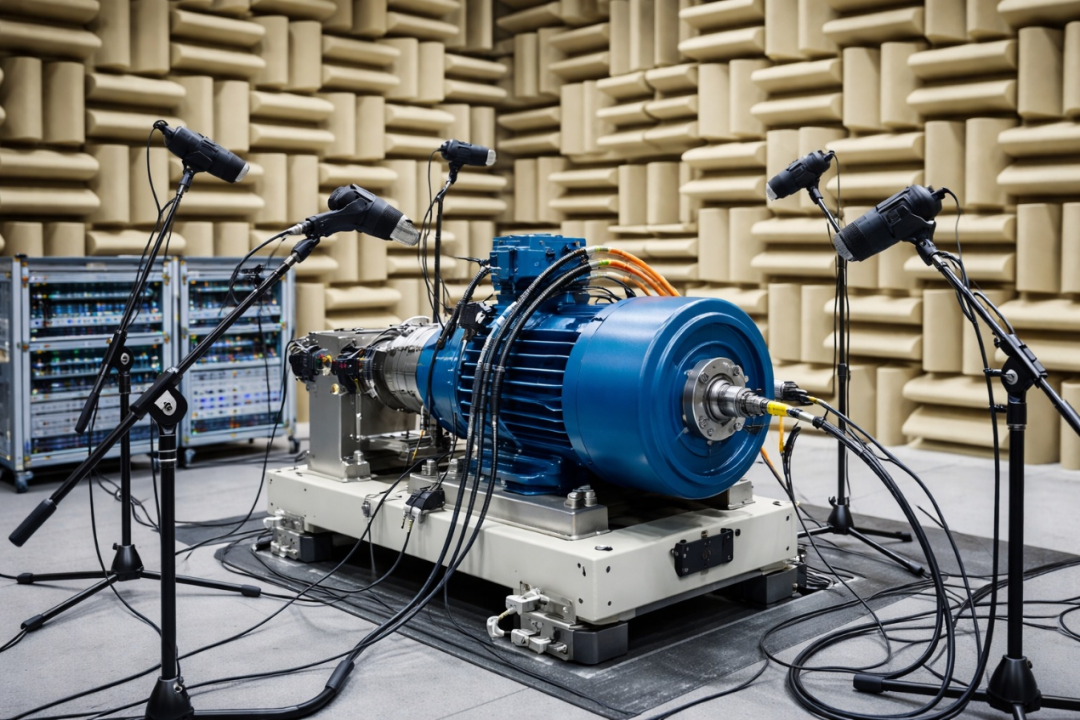

本次测试在半消音室内进行，主要设备包括：
32通道LMS测试系统及TestLab 2021分析软件
PCB加速度传感器
Gras传声器（5个）及Gras校准器
三、测试方法：科学严谨，多维度验证
三、测试方法：科学严谨，多维度验证
3.1 参数设置与测点布局
噪声采样带宽设为20480Hz，分辨率1Hz，覆盖电机运行全频段。测点布置遵循国际标准，在电机前后左右上方1m处设置5个测点，全面捕捉空间声场分布。
3.2 试验工况设计
测试包含背景噪声测试、升降速噪声测试两大模块。其中，升降速工况模拟电机从启动至额定转速再断电自由降速的全过程，重复3次以验证结果重复性。
背景噪声测试：验证测试环境符合性。
升降速噪声测试：模拟电机启动与停机过程，分析动态噪声特性。
优化前后对比测试：验证优化措施的有效性。
3.3 数据分析方法
采用频谱分析、瀑布图分析及阶次跟踪技术，对噪声信号进行深度解构。通过提取转速同步信号，精准定位噪声峰值对应的频率与阶次，为后续优化提供科学依据。
四、测试结果分析与噪声源定位
四、测试结果分析与噪声源定位
4.1 测试结果分析
（1）转速与频率及噪声值关系
在升降速进程中，异音出现在特定转速位置。当处于某一相应转速（类似测试中 特定转速工况）时，频谱显示最高峰频率处于一定范围（类似 3800Hz 左右区间），并且在另一相近转速（类似另一测试转速点）时，频谱峰值处于另一相近频率范围（如 3900Hz 左右区间），在这两种情况下，噪声值均达到较高程度（类似测试中的高噪声值水平）。这表明在特定转速区间，设备会产生较高频率且强度较大的异音噪声。
（2）异音阶次特征
在升降速过程中，异音均稳定出现在某一特定阶次（如测试中的类似阶次）。从整体频谱（Overall）分析能够明确，异音主要源于该特定阶次。依据过往经验进行推断，此类特定阶次且频率较高的异音大概率属于电磁噪声范畴。
4.2 噪声源定位方法
噪声源定位需结合主观鉴别与仪器分析：
（1）主观鉴别法：通过听觉判断噪声源主次，初步定位机械或电磁噪声。
（2）分步运转法：断开电机部件，对比噪声变化，定位关键噪声源。
（3）表面振速法：利用速度传感器测量电机表面振动速度，结合频谱分析定位振动噪声源。
五、懿朵技术赋能，精准降噪
五、懿朵技术赋能，精准降噪
5.1 电磁噪声控制
气隙优化：调整定子与转子间气隙均匀性，减少不均匀磁拉力引发的振动。
绕组设计：选择合适绕组形式与并联支路数，降低谐波分布系数。
槽配合优化：通过增加定子槽数与采用磁性槽楔，抑制齿谐波噪声。
5.2 机械噪声抑制
动平衡校正：采用高精度动平衡技术，消除转子不平衡量引发的振动。
阻尼材料应用：在关键部件表面涂覆阻尼涂料，提升结构阻尼比，抑制共振放大。
5.3 空气动力噪声优化
流场仿真：通过CFD仿真分析流场分布，优化叶片型线与叶尖间隙，减少流动分离与涡脱落。
声学超材料：设计穿孔板共振器，针对特定频段噪声进行主动吸收。
总结
懿朵科技将持续深耕NVH技术领域，以“声学感知+AI识别+结构优化”为核心，为工业客户提供从诊断到治理的全链条解决方案，助力电机行业迈向更高效、更安静的未来。
（1）标准化测试流程：遵循国际标准布置测点、设计工况，确保数据可比性与结果可靠性。
（2）多维度数据分析：结合频谱分析、阶次跟踪与瀑布图技术，全面解构噪声特征。
（3）闭环优化策略：从电磁设计、机械结构到空气动力，实施全链条降噪措施。
