从无效到精准：Abaqus接触建模与网格配置如何决定应力分布可信度？

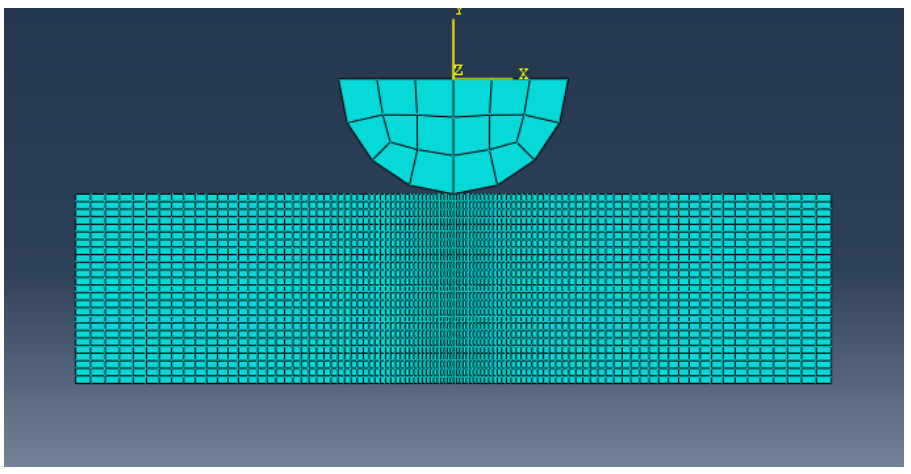

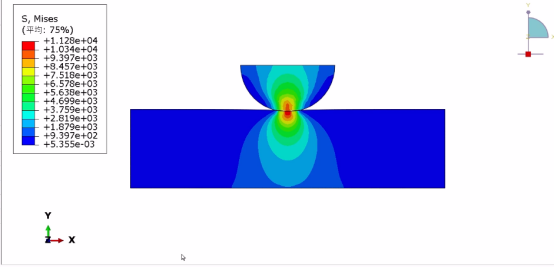

• 球–平板接触区域内的压力分布特征；

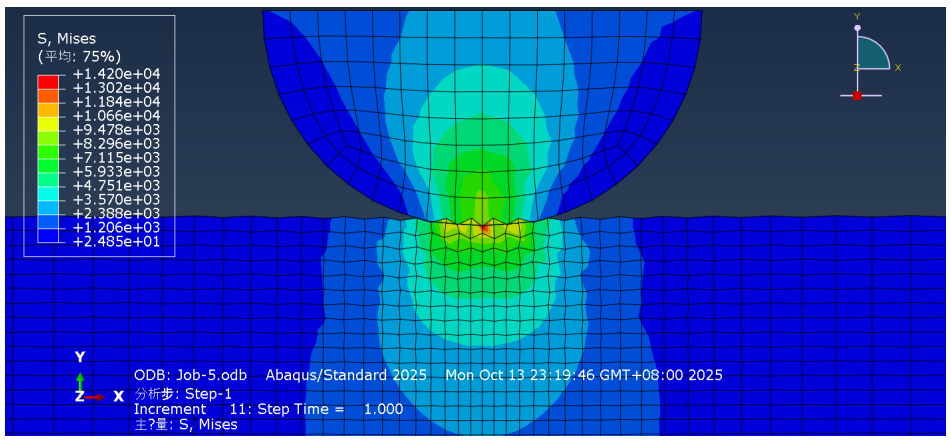

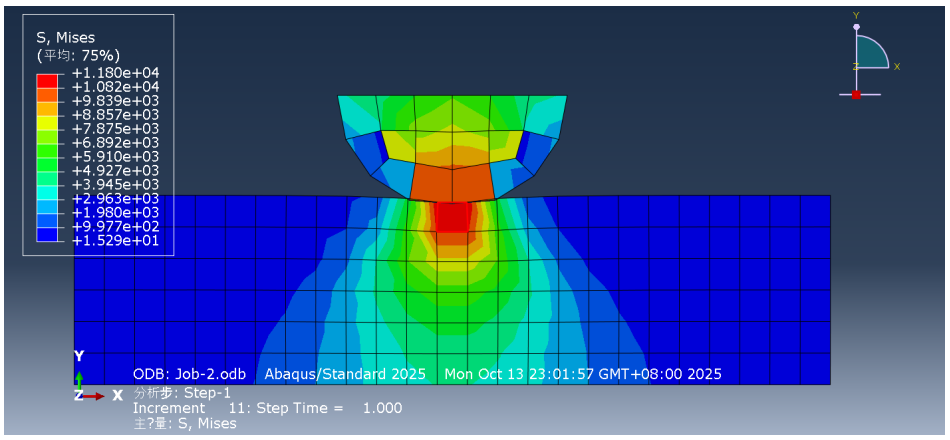

• 接触区附近的等效应力集中现象；
• 不同接触离散方式对计算稳定性与结果精度的影响；
• 主从面选择与网格密度匹配对接触穿透问题的影响；
• 摩擦效应引入后对接触应力场的影响趋势。



• 几何为规则结构，未考虑初始缺陷；
• 材料在分析阶段以内保持弹性响应（便于突出接触本身的数值特征）；

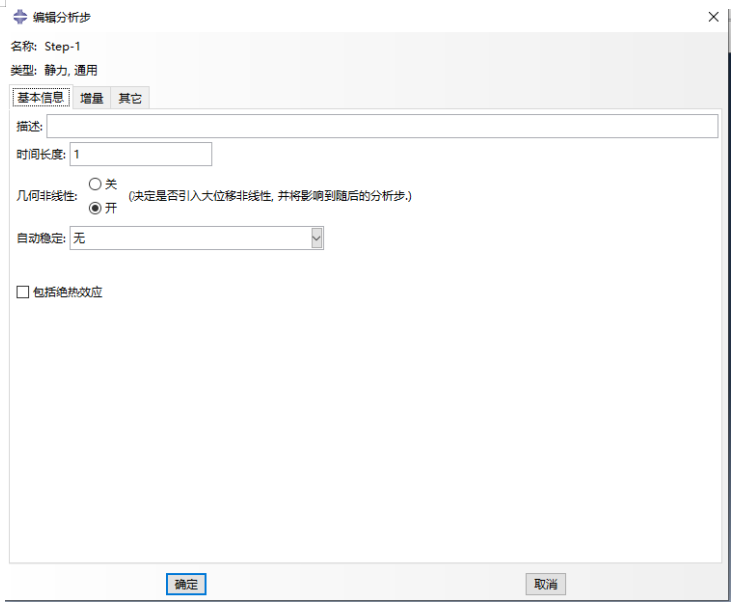

• 接触过程为准静态过程；
• 接触行为主要集中在局部区域，整体结构变形相对较小。

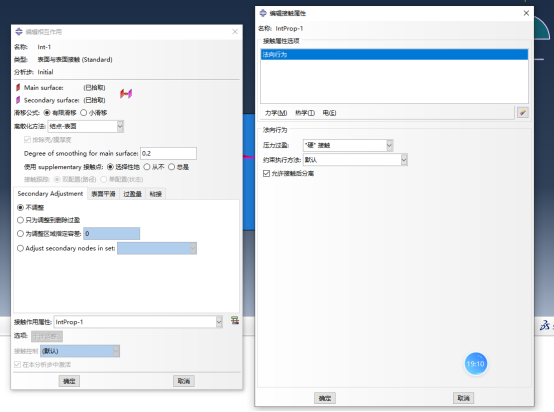

• 接触对由主面（Master surface）与从面（Slave surface）构成；
• 接触约束基于从面节点到主面的最近距离；
• 接触搜索方向依赖主面的法向定义。



• 曲率较大、刚度较高或几何较规则的一侧优先作为主面；
• 网格相对较粗的一侧适合作为主面；
• 接触搜索过程中，希望接触法向方向更加稳定的一侧优先作为主面。













• 接触区内除法向压力外出现明显切向应力分量；

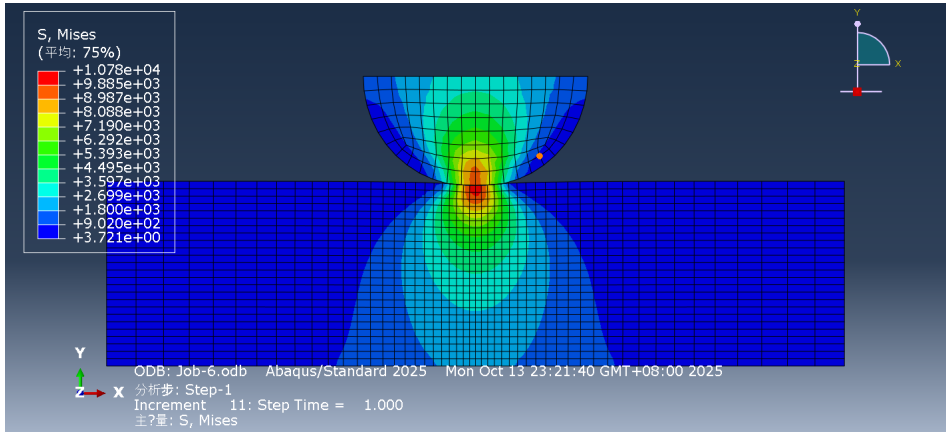

• 摩擦效应会导致接触区等效应力水平提高；
• 接触区附近的应力分布由单纯的轴对称逐渐演变为更复杂的分布形式。

• 接触问题的关键不在于“是否定义接触”，而在于“如何定义接触”；
• Node-to-Surface 接触方式对主从面选择高度敏感；

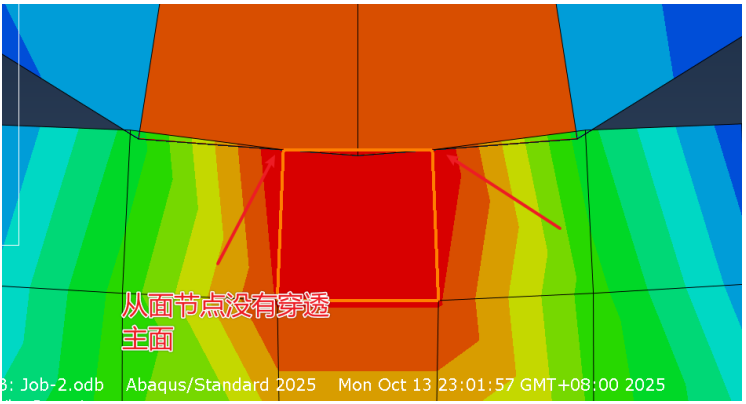

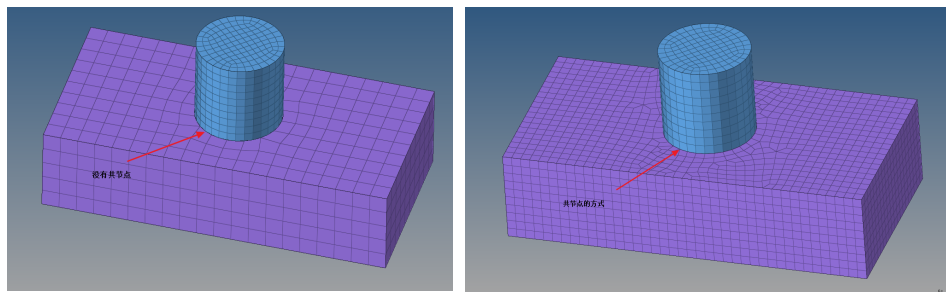

• 从面网格密度应不小于主面，以避免数值穿透；

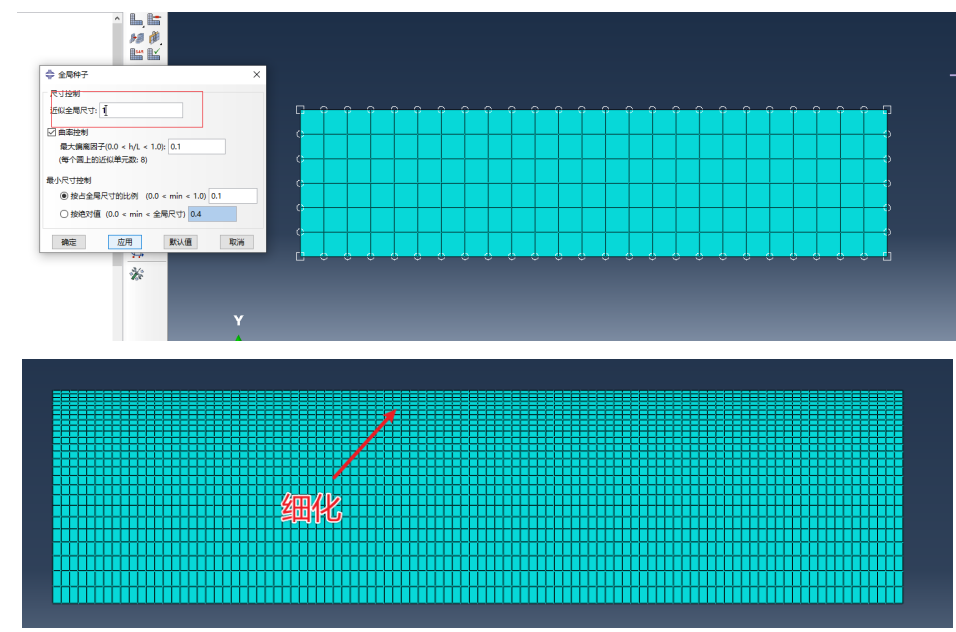

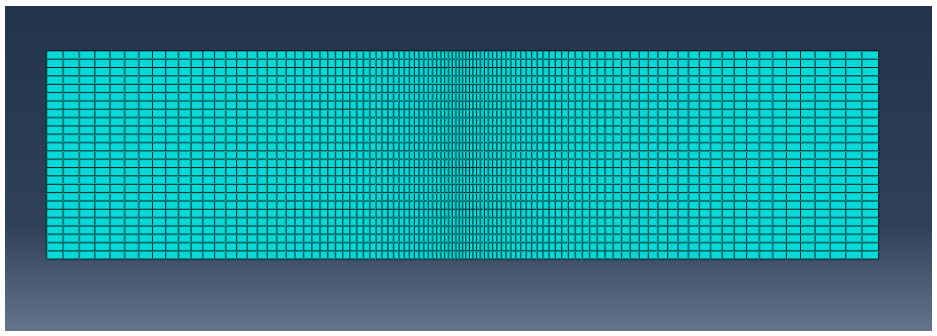

• 接触区必须进行局部网格加密，否则即使整体网格很细，结果仍可能不可靠；

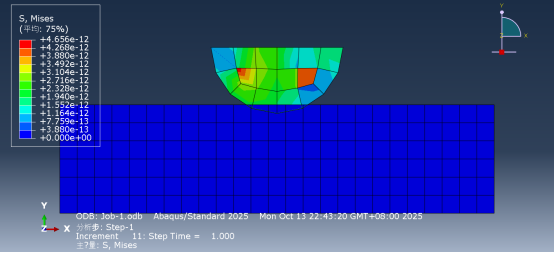

• 错误的接触建模往往表现为“看似能算，但结果不对”。



提供vip群答疑和模型资料

《Abaqus接触-屈曲-材料损伤全模块案例实操》

• 接触非线性模块（核心应用场景）
• 屈曲非线性模块（结构稳定性分析）
• 材料非线性模块（多类型材料本构）
• 后处理与实操技巧模块（效率提升）

• 球–平板压缩接触分析：压力分布与摩擦效应（插图位置：接触压力云图）

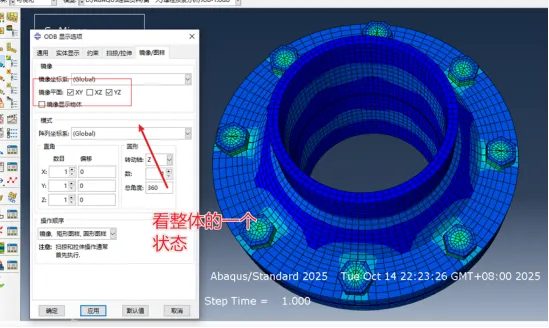

• 螺栓连接结构建模与接触分析（含预紧力）

• 齿轮啮合摩擦接触仿真

• Euler柱屈曲分析（与理论对比）

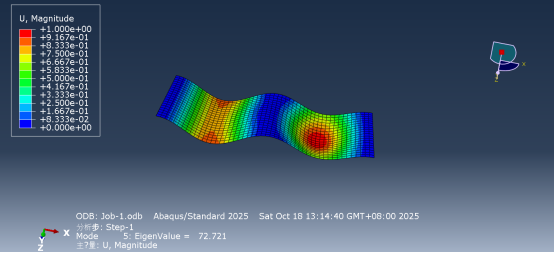

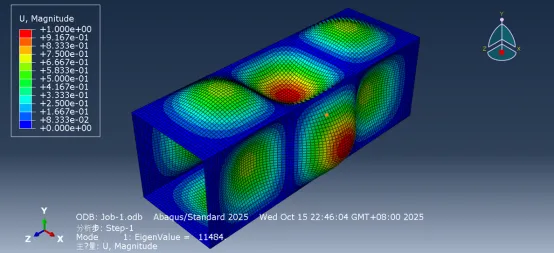

• 薄板屈曲分析与特征值比较

• 复合结构屈曲分析（梁-板组合）

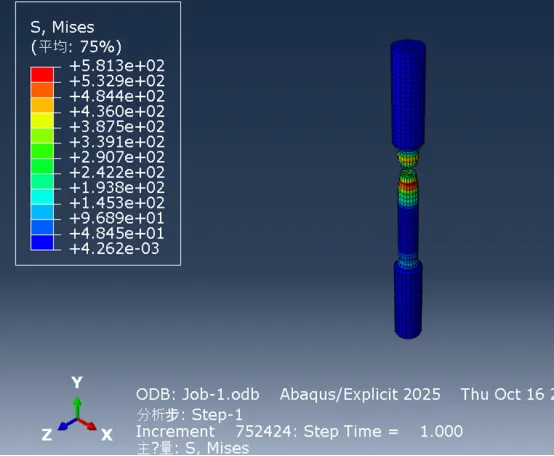

• 金属拉伸仿真（对比实验应力–应变曲线）

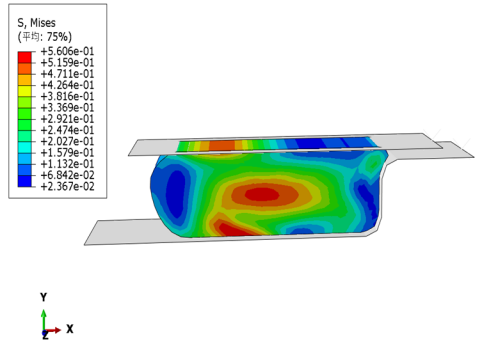

• 橡胶密封件的超弹性分析

• 材料损伤与断裂扩展模拟（裂纹演化过程）

• 薄壁结构带摩擦接触的屈曲分析（综合多非线性耦合）

• 全面理解非线性分析的物理本质与数值方法；
• 掌握ABAQUS中接触、屈曲与材料非线性的建模技巧；
• 提升解决复杂非线性工程问题的分析思维与实践能力。
