射频的本质是波
"射频是波" 这四个字是贯穿所有射频工程实践的"第一性原理"。先建立这个思维框架，再学《微波工程》这类经典教材，能避免陷入公式迷宫，真正做到融会贯通。
一、为什么"波的思维"是基石？
与传统电路思维的本质区别
低频电路（<100MHz）可以近似为集总参数世界：
导线就是导线，电压电流处处相等
电阻、电容、电感特性稳定
时间就是时间，空间可以忽略
射频电路（>100MHz）进入分布参数世界：
导线是天线、电感、电容的混合体（5cm的走线在400MHz约等于λ/16，不可忽略）
电压电流随位置变化（驻波比就是空间差异的度量）
时间就是空间，相位变化即路径差异（1ns延迟=30cm路径差=360°@1GHz）
不建立波的思维，你会困惑：
为什么50Ω匹配比功耗更重要？（防止能量反射波毁掉功放）
为什么PCB走线宽度影响性能？（微带线本身就是阻抗变换器）
为什么接地不好一切免谈？（地平面是波的参考坐标系）
二、"波的思维"的四个核心维度
维度1：能量传输，而非电流流动
核心观念：射频关心的是电磁场能量的引导和传输，而非电子在导线中的移动。
具体体现：
功率是核心指标：dBm、dBW、dBc，而不是电压电流

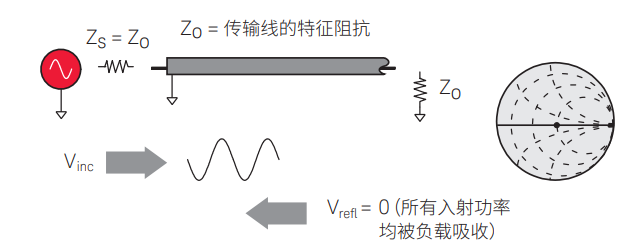

阻抗匹配是能量匹配：Z₀=50Ω是为了让波的能量完全吸收，无反射（Γ=0）

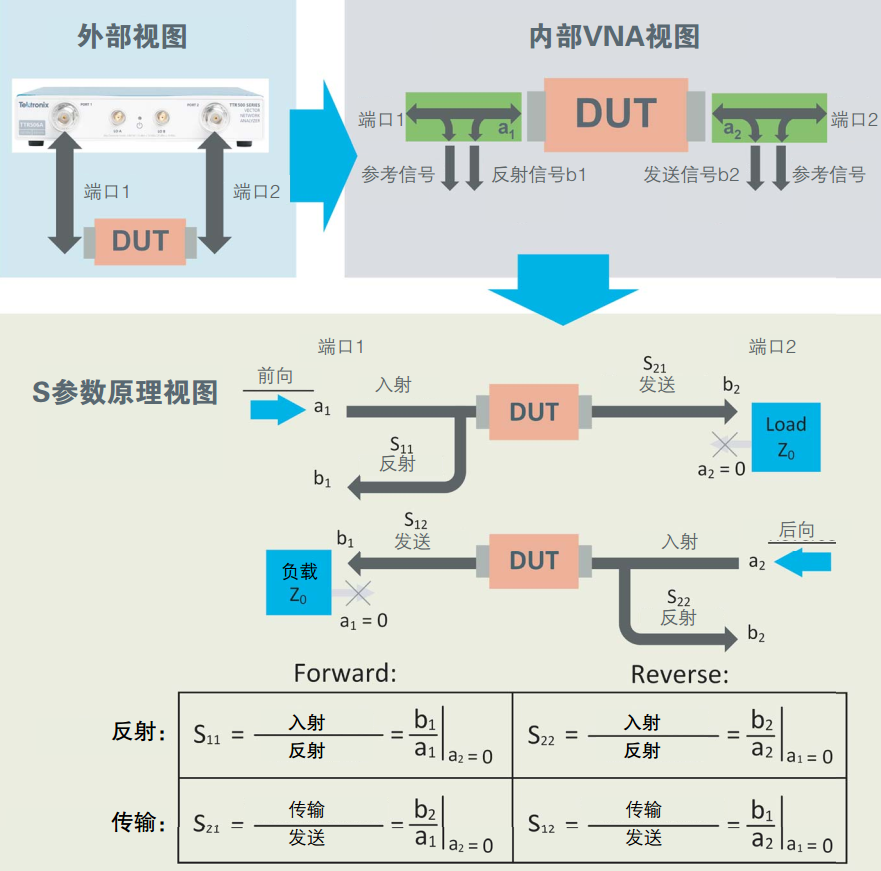

S参数是波的描述：S11是反射波/入射波，S21是透射波/入射波

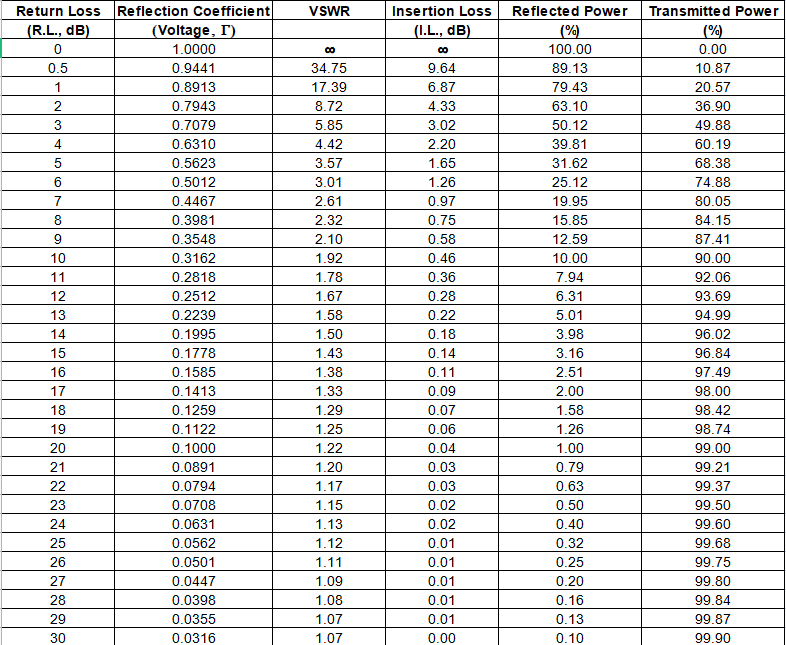

"回波损耗RL = -20log10|Γ|"
这是在量化有多少能量被反射回来了，而不是传统意义上的"损耗"
维度2：时间与空间的统一
核心观念：相位差既是时间差，也是空间差，两者通过光速c统一。
具体体现：

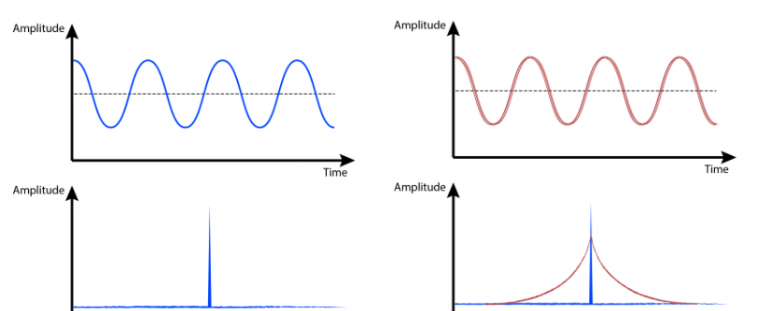

相位噪声：瞬时频率的抖动（时间域）= 频谱展宽（频率域）= 波的不稳定

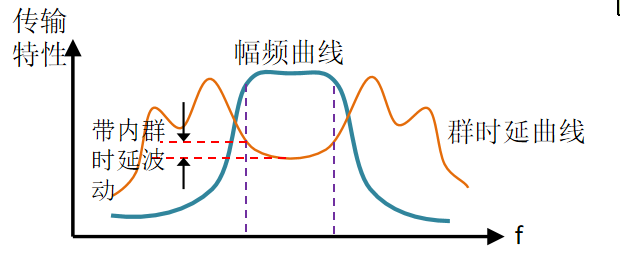

群时延：不同频率的波通过器件的时间差，导致信号失真

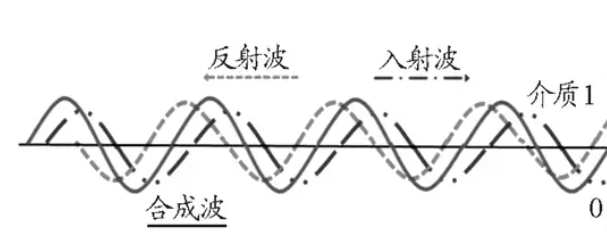

驻波比：入射波与反射波在空间叠加形成驻波，VSWR描述的是空间分布的不均匀性
工程实例： 在TDD-LTE 1.8GHz系统中，收发转换时间要求苛刻。这本质上是要求在指定时间内（μs级），空间中的电磁场能量必须完成从发射到接收的切换，否则自干扰会阻塞接收机。
维度3：反射是万恶之源
核心观念：在射频世界，反射波不是信号，是干扰，会破坏线性度、稳定性。
具体体现：
驻波比>2:1时：反射功率>10%，不仅浪费能量，反射波回到功放会导致：
负载牵引，工作点漂移
多次反射，形成谐振
产生互调产物
阻抗失配：不仅是功率损失，更是信号完整性灾难
匹配网络本质：消除反射波，让入射波能量全部被负载吸收
维度4：带宽决定一切
核心观念：射频性能本质上是有限带宽下的最优权衡。
具体体现：
灵敏度公式：-174dBm + 10log10(BW) + NF + SNR
带宽BW是第一决定因素，带宽越宽，进来的噪声能量越多
Q值：Q = f₀/BW，Q值越高，带宽越窄，存储能量能力越强（培训资料公式Q=2π·WS/WR）
相位噪声：偏移载波1kHz、10kHz、100kHz处的噪声，不同带宽应用要求完全不同
三、有了波的思维，如何学《微波工程》？
带着问题去读，而非背诵
跳过陷阱，抓住主线
不要沉迷公式推导：电报方程的推导了解即可，关键是传播常数γ=α+jβ的物理意义（衰减+相位）
不要硬背矩阵：S矩阵、ABCD矩阵，核心是它们描述的是波的关系
不要孤立看器件：滤波器、功分器、放大器，都是波的处理单元，串联起来是波的链路
四、波的思维在工程Debug中的应用
Case 1：发射功率上不去
低频思维：检查电源电压、电流、元件参数
波的思维：测S11，发现反射过大→匹配网络失效→驻波不好→能量没传出去
Case 2：接收灵敏度差
低频思维：检查LNA增益、电源纹波
波的思维：用噪声系数仪测NF，发现第一级匹配在带内失配→噪声波被反射→进入LNA的有效信号能量减少
Case 3：杂散超标
低频思维：检查PCB布线，屏蔽罩
波的思维：用频谱仪定位杂散频率f_spur，计算f_spur与主频f₀的关系，发现f_spur = 2f₁-f₂（三阶互调）→功放或混频器IP3不够→线性区被压缩→产生新的波频率
Case 4：跳频图案出错（实时频谱仪应用）
波的思维：频率随时间变化，本质是波在频时二维平面上的轨迹，用RTSA捕捉跳频图案，检查切换时间是否满足TDD要求
总结：从波到工程
第一阶段：见波是波

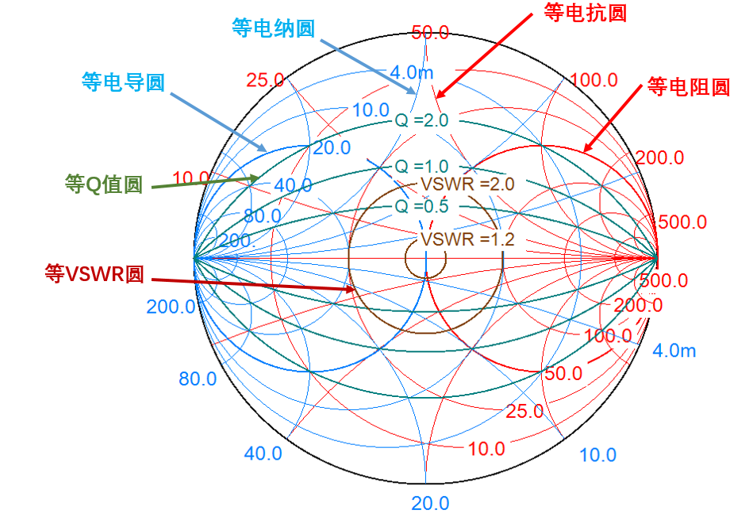

看到频谱仪上的峰，知道那是能量；看到Smith圆图，知道那是反射。此时你建立了波的思维。
第二阶段：见波不是波
明白波是麦克斯韦方程的解，是场论的近似，是量子效应的宏观体现。你开始读《微波工程》，理解数学之美。
第三阶段：见波还是波
经过多年调试，你凭直觉就能在Smith圆图上画出匹配路径，凭经验就知道杂散来自哪个非线性阶数。此时，波的思维已内化为本能。
先建立波的思维，再去读微波工程，你会发现：教材的每一页，都在验证你对波的直觉。
