电机模态分析：扁线、壳体与非线性材料如何影响一阶模态与NVH性能

一、五组对比方案：数据揭示差异

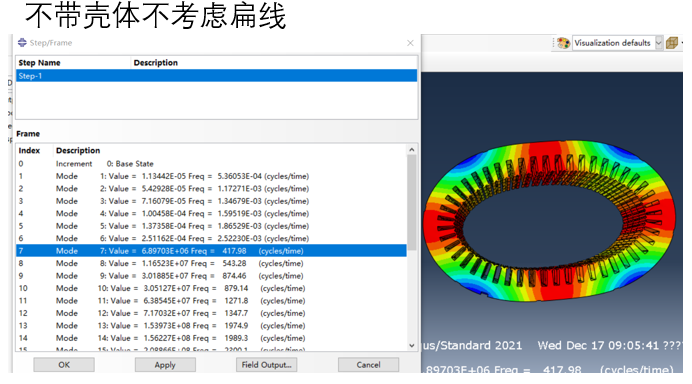

1. 不带壳体不考虑扁线方案

• 一阶主要模态频率：417.98 Hz（Mode 7）
• 特征：模态频率较低，振动能量相对集中

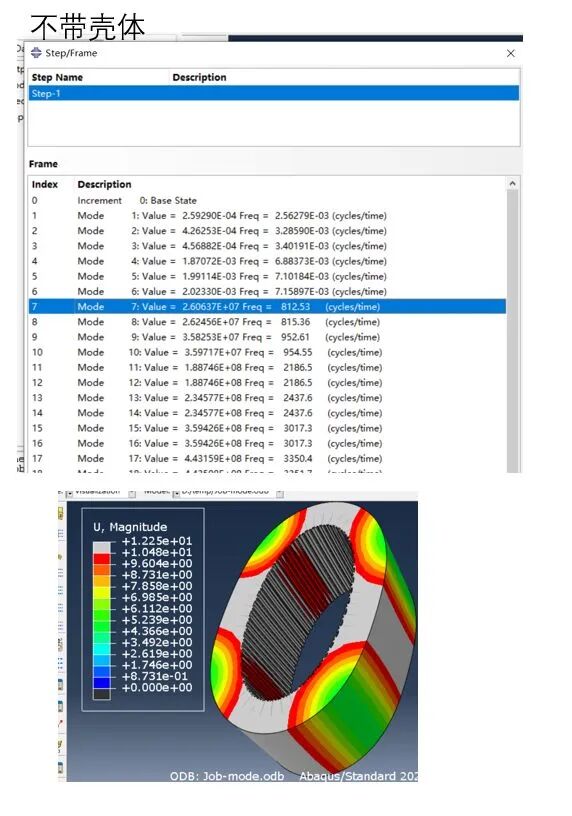

2. 不带壳体考虑扁线方案（图3）
• 一阶主要模态频率：812.5 Hz（Mode 7）
• 特征：模态频率较低，振动能量相对集中
• 扁线的加入一阶模态增加了接近一倍

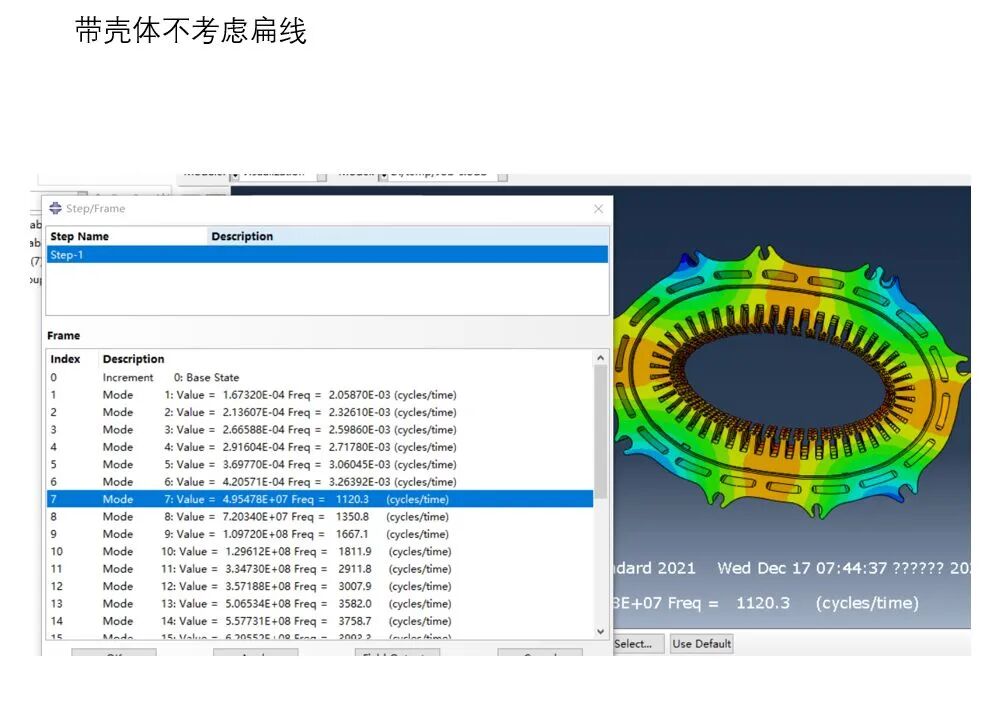

3. 带壳体不考虑扁线（图4）
• 一阶主要模态频率：1120.3 Hz（Mode 7）
• 相比无壳体方案，频率提升约37.9%
• 壳体结构明显增强了整体刚度

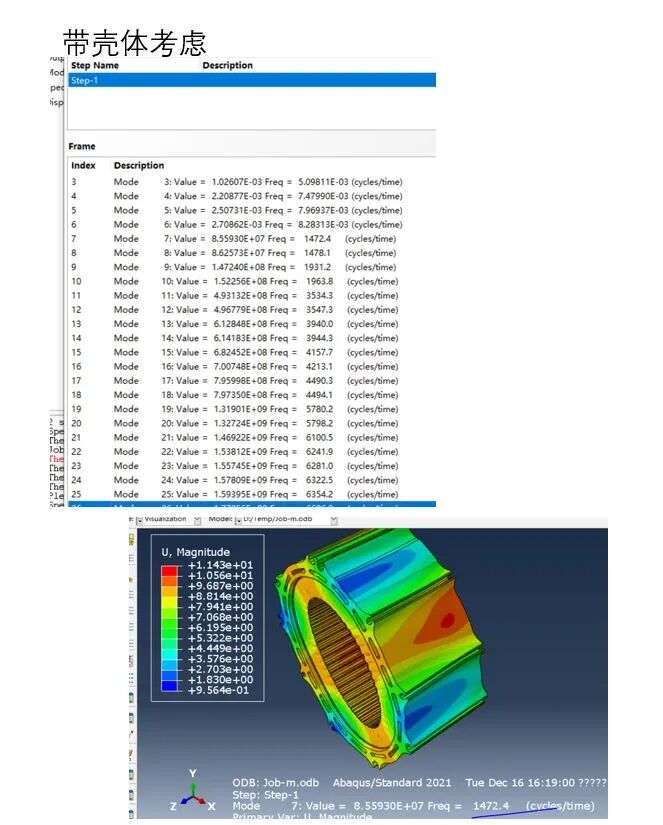

4. 带壳体考虑扁线（图2）
• 一阶主要模态频率：1472.4 Hz（Mode 7）
• 相比“不带扁线”方案，频率再提升31.4%
• 扁线绕组贡献了额外的结构刚度

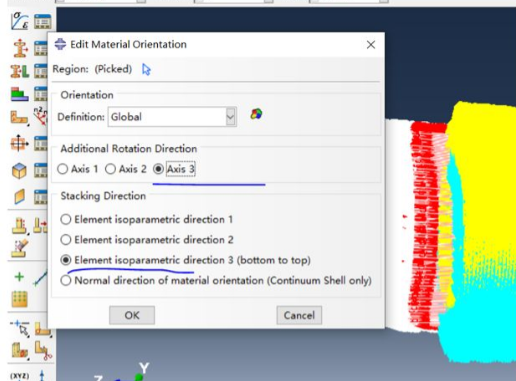

5. 材料方向定义细节（图1）
• 图中显示材料方向设置为“Global”坐标系
• 堆叠方向：Element isoparametric direction 3 (bottom to top)
• 此项设置直接影响硅钢片各向异性属性的模拟精度


二、硅钢片非线性：被忽略的关键因素

• 非线性效应：硅钢片在交变磁场中会发生磁致伸缩，产生微应变
• 刚度变化：这种应变会改变材料的动态刚度矩阵
• 频率偏移：实际一阶模态可能比线性模型预测低5-15%
• 工程意义：忽略非线性可能导致共振频率预测偏高，在特定工况下引发意外共振

三、壳体模态对NVH的“双重角色”

正面影响

1. 刚度贡献：如表1数据所示，壳体使一阶频率从812.5Hz提升至1120.3Hz
2. 模态解耦：壳体可改变整体振型，避免与主要激励频率（如48阶电磁力）重合
3. 声辐射控制：壳体形状影响声辐射效率，合理设计可降低空气噪声

潜在风险

1. 局部模态：壳体自身可能产生薄壁振动模态（通常在2000-5000Hz范围）
2. 传递路径：若壳体模态与内部激励耦合，会放大振动传递
3. 连接点影响：壳体与定子连接处的局部刚度至关重要

四、扁线绕组的“隐性加固”效应

• 结构一体化：扁线在槽内填充更紧密，形成类似“钢筋混凝土”的复合结构
• 刚度贡献：使一阶频率提升约352Hz
• 热-力耦合：扁线胶粘剂在高温下刚度下降，需考虑温度影响
• 工艺变异：浸渍工艺质量会影响实际的等效刚度

五、工程启示与设计建议

1. 建模策略建议

• 必选项：壳体、扁线必须纳入模型
• 推荐项：硅钢片非线性模型（至少采用等效弹模修正）
• 精细化项：绕组浸渍胶的材料属性、铁心叠压系数

2. 模态频率目标设定

• 安全裕度：一阶频率应避开主要电磁力频率（如48阶、96阶）的±15%
• 壳体模态：壳体局部模态应高于最高关注频率（如3000Hz）的1.2倍

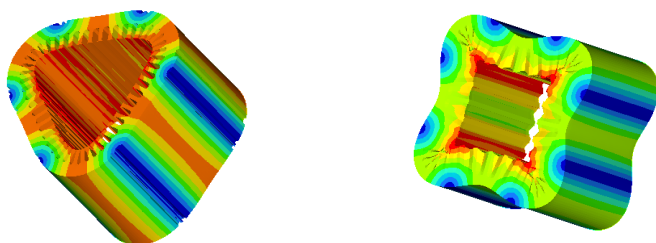

• 带扁线定子0阶自由模态频率>5600Hz

• 整体刚度：优先通过壳体加强筋、定子-壳体过盈量调整频率


3. NVH优化路径

• 频率管理：通过结构调整使关键模态频率“避开”主要激励频带
• 阻尼设计：在壳体-定子间添加阻尼材料，降低共振峰值
• 验证闭环：仿真与实验模态分析（EMA）必须对比验证

六、研究意义与行业价值

1. 技术层面

• 明确了各因素对模态的定量影响，解决了“哪个因素更重要”的决策困惑
• 建立了“材料-部件-系统”多尺度建模规范

2. 产品层面

• 为高NVH性能电机设计提供了数据支撑
• 帮助在轻量化与NVH性能间找到最佳平衡点

3. 行业层面

• 推动了电机模态分析从“定性判断”到“定量设计”的转变
• 为行业建立了考虑非线性、工艺影响的基准分析方法
