Maxwell永磁电机分数槽绕组&退磁仿真&扁线绕组仿真计算--第三章
3D电磁场仿真对现代高性能永磁电机的设计是必要且关键的，它解决了2D仿真无法准确描述的三维空间电磁效应，是精确预测真实世界复杂现象的核心工具。其必要性并非取代2D仿真，而是在关键问题上提供更高的保真度和可靠性。
为什么必须进行3D仿真？2D仿真的三大固有局限

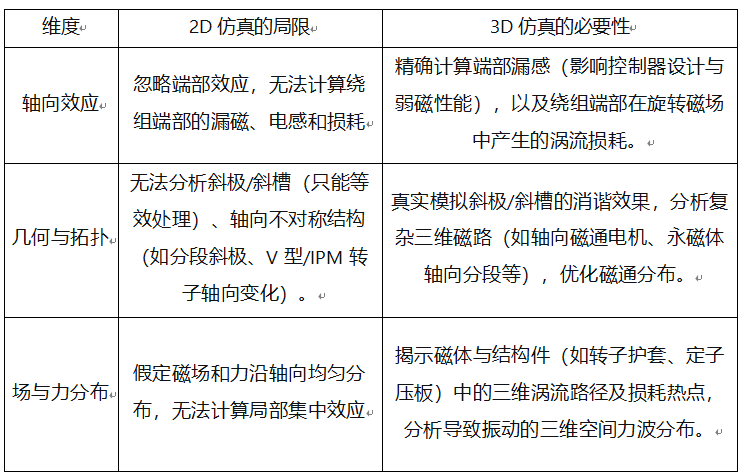

简单来说，电机是一个三维物体。传统的2D仿真（假设电机无限长）会忽略多个至关重要的三维效应：
哪些场景下3D仿真尤其不可或缺？
在以下关键问题的分析中，3D仿真不是“更好”，而是“必需”：
轴向不均匀结构：如轴向磁通电机、转子采用分段式斜极（而非连续斜极）以优化工艺、定子铁心分段或具有复杂冷却流道时。
端部效应与高频损耗：在高转速或高频（如PWM谐波丰富）应用中，绕组端部和金属护套的三维涡流损耗占比较大，必须用3D仿真量化，以避免局部过热。
高精度参数与振动噪声分析：
1.电感参数：尤其是端部漏感，在高频驱动下对控制器性能影响显著。
2.电磁力波：电机振动噪声源于三维空间分布的电磁力。2D仿真只能分析径向力波的切向分布，而3D仿真能计算其轴向分布，从而更精确地识别可能激发定子壳体或转子轴系共振的三维力型。这与您之前探讨的电机噪声根源直接相关。
边缘与局部效应：分析磁体边缘局部退磁风险、齿槽转矩的精确波形、由于制造公差或装配偏差引起的磁场不对称性等。
工程实践中的平衡策略：2D与3D如何结合？
考虑到3D仿真计算成本高、耗时长，业界通常采用“2D先行，3D点睛”的混合策略：
概念与主参数设计阶段：使用2D仿真进行快速迭代，优化主要尺寸、电磁负荷、基波性能等。
深度优化与验证阶段：对选定方案，针对上述特定三维问题（端部、斜极、损耗、振动）进行3D仿真。有时可采用部分模型（如取一个齿或一对极）来平衡精度与速度。
最终验证：对关键设计（如航空航天、高端伺服、新能源汽车驱动电机），使用全模型3D仿真进行最终性能与安全验证。
课程第三章主要是针对永磁扁线电机的仿真计算，这一章会涉及到2D/3D电机的全变量参数建模以及相关计算，全变量参数建模的目的是为了参数化计算和优化计算，以便于寻找最优设计，
3D电磁场计算可以更加真实的反映出电机的电磁场分布，比如端部效应、扁线端部的交流铜耗等；

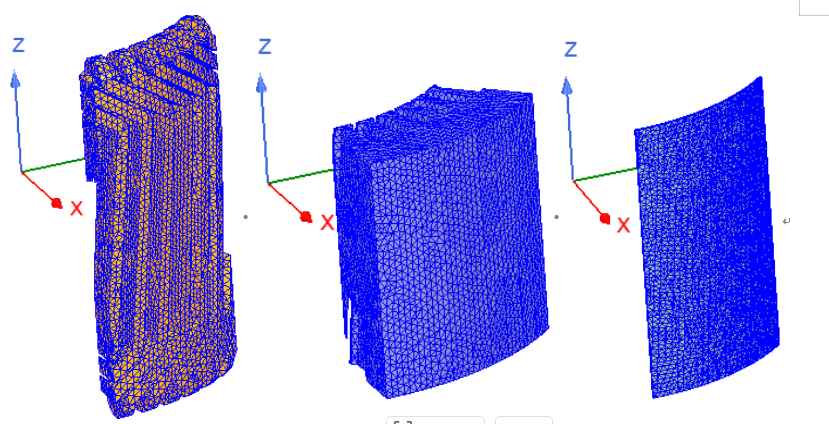

前几节都是基本的仿真操作，涉及到3D网格的控制、3D求解器的相关设置等内容；

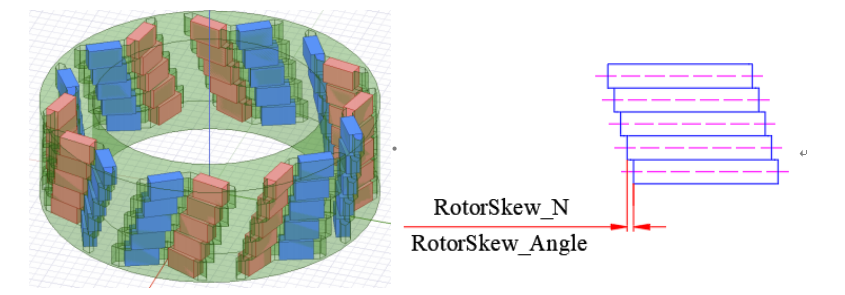

第3.6节和第3.7节是分别介绍了永磁转子的斜极及磁钢涡流损耗的计算；

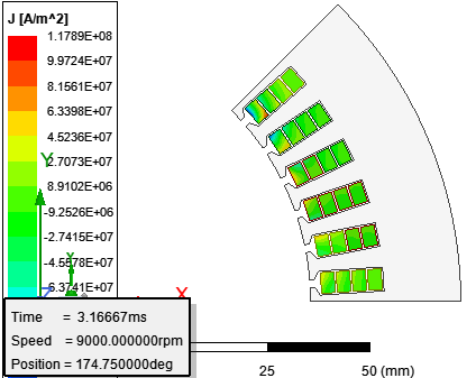

第3.8节是2D模块下的定子和绕组的全变量参数建模以及扁线的交流铜耗的计算和电密分布，这里我们要将扁线绕组的每一个导体模型都要建立出来，并且要设置好每一根导体在槽内的具体 位置；

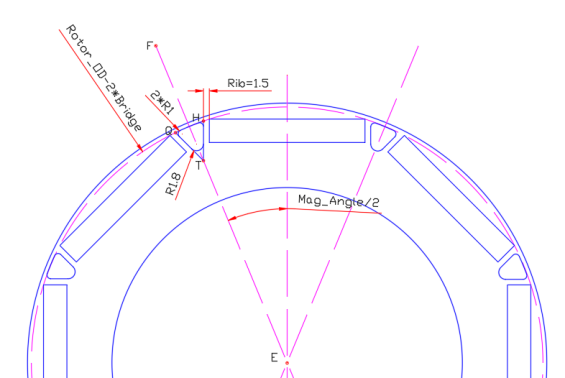

第3.9节是转子铁芯和永磁体的全变量参数建模以及空载计算，这里我们在Q轴的位置上设置一个三角形的空气槽；
第3.10节是利用上述的2D全变量参数模型来创建3D的全参模型；

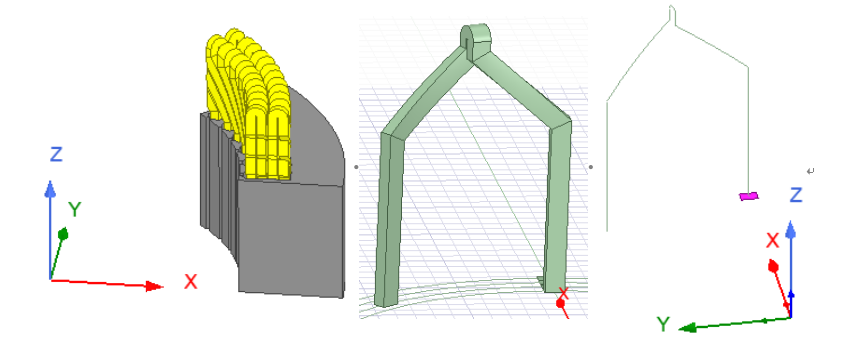

第3.11节是三维的叠绕组扁线全变量参数建模，这是计算扁线交流铜耗的关键，在本章的算例中，每个槽内共有四层扁线，采用双层绕组、线圈匝数为2匝，所以我们要把实际的扁线绕组模型建立出来；
第3.12节是空载计算；

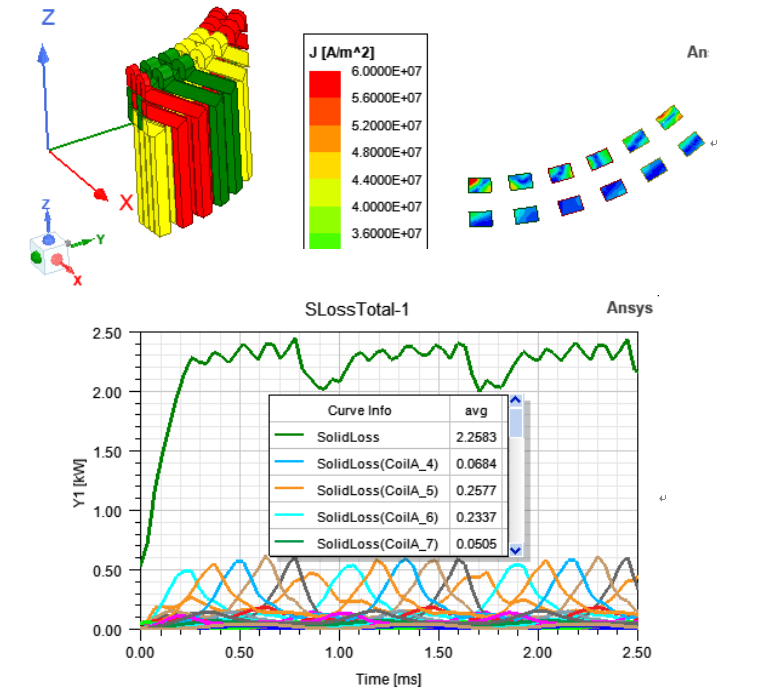

第3.13节是额定工况下扁线绕组交流铜耗的计算，可以得到绕组总的交流铜耗，然后在根据扁线的体积和截面积计算出直流电阻，就可以计算出直流铜耗，交流铜耗和直流铜耗的比值可以反映出扁线导体在交流电流下的集肤效应或者涡流效应的程度，由于集肤效应或者涡流效应主要发生在扁线导体的表面；

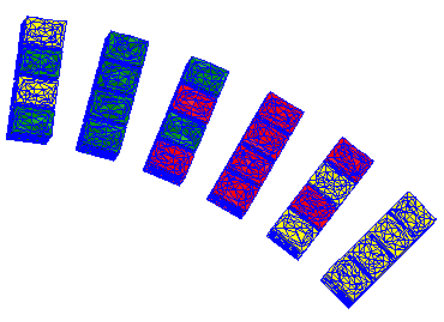

第3.14节对扁线导体施加了基于涡流效应透入深度的网格剖分方式，这是呈现一种表面网格密集、内部网格稀疏的现象；

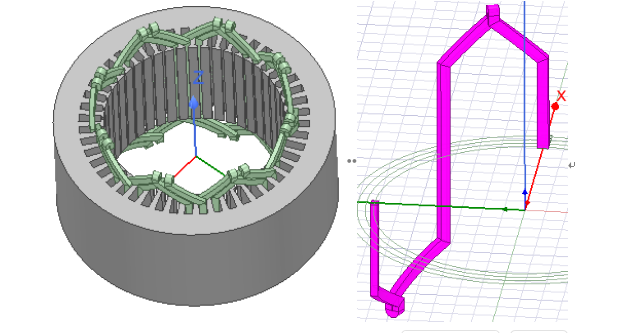

上面的绕组采用叠绕组的形式，第3.15节是介绍波绕组的电气连接图和波绕组的全变量参数建模的方法；
