高铁接触网零部件失效问题
在我国高铁运营里程已突破2.2万公里的今天，接触网系统的可靠性成为保障列车安全运行的关键。近期研究表明，接触网零部件的失效问题亟待深入探究，这些看似微小的部件却关系着整个高铁系统的安全。

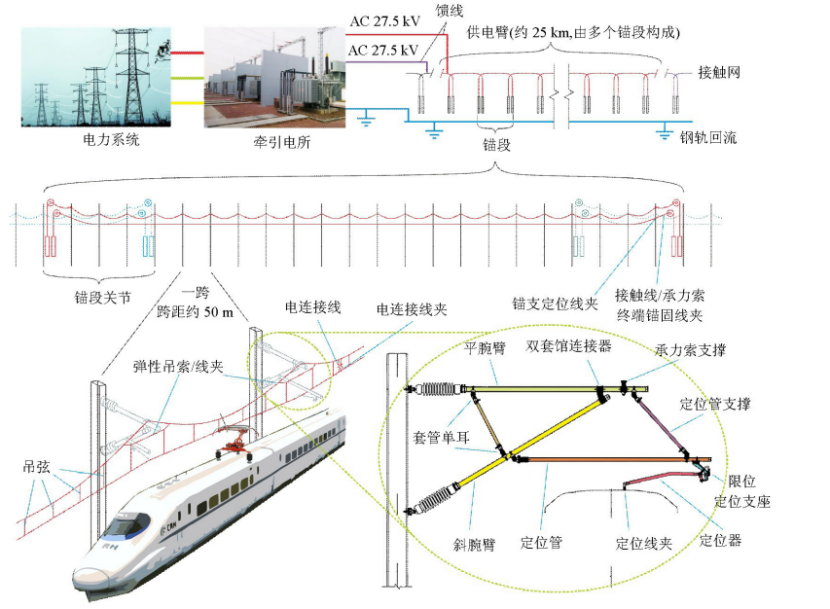

图1 高速接触网系统
接触网系统由支柱、支持装置、定位装置、接触悬挂（包括接触线、承力索、吊弦等）组成，负责向电力机车传输电能。
复杂环境下的严峻挑战
接触网零部件长期处于复杂恶劣的服役环境中，不仅承受机械振动、冲击载荷，还受到大电流、风振、温差、腐蚀等多重因素影响。这种多因素耦合作用使得零部件失效机理变得异常复杂。
五大典型失效问题
五大典型失效问题
01
定位钩与支座磨损问题
限位定位装置是接触网支撑结构中的重要组成部分，主要包括定位支座、定位器(定位器由定位钩、定位器管及定位套筒组成)、定位线夹等零部件。在高速接触网中,定位钩与定位支座均采用铝合金材料并通过钩环结构连接，在接触线定位处施加相对于线路中心的横向定位。
现场调研发现，设计使用年限20年的定位钩与定位支座，有些不到3年就出现严重磨损。通过SEM和EDX分析表明，其损伤形式主要是层状剥落和犁削，磨损机制为疲劳磨损、磨粒磨损与氧化磨损的复合作用。

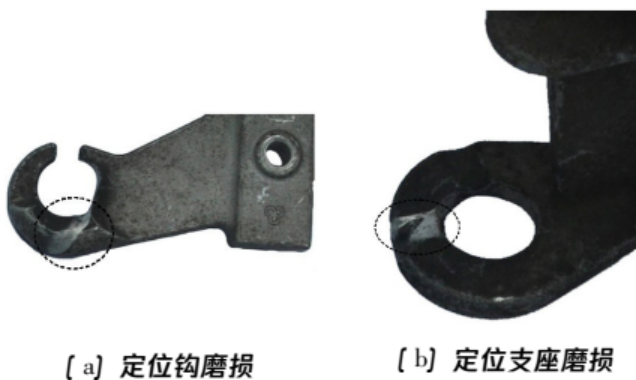

图2 定位钩、定位支座磨损失效
02
吊弦线疲劳断裂
吊弦是接触网中的关键零部件,在接触线与承力索之间起到传递振动和力的作用.吊弦一旦发生断裂会导致断裂位置接触线的挎塌，严重时会发生受电弓打弓或扯垮接触网等事故，直接导致列车线路运行故障.
吊弦线在钳压管压接位置附近经常出现断丝或断股现象如下图所示。研究表明，这是由于微动损伤造成表面缺陷，在应力集中处形成裂纹源，最终导致疲劳断裂。

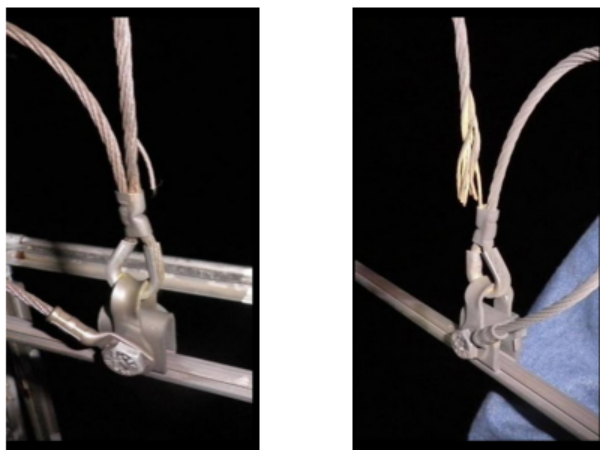

图3 吊弦失效案例
03
螺栓连接松动
接触网系统中采用了大量的螺栓连接,螺栓的服役性能对结构整体的安全性和可靠性具有较大的影响。随着列车速度的提高,受电弓-接触网系统振动加剧,接触网中螺栓松动问题日益凸显.
在振动载荷作用下，螺纹配合面出现微动磨损，包含磨粒磨损、疲劳磨损、粘着磨损和氧化磨损多种机制，导致预紧力下降。
螺栓预紧力施加不当，可能会造成螺栓连接的早期失效,预紧力矩偏小时螺栓连接易松动，而预紧力矩过大又会在螺纹连接根部造成较大应力集中，从而出现较早疲劳断裂.如何提高螺栓连接的防松性能,成为进一步提高接触网系统服役可靠性必须解决的问题。

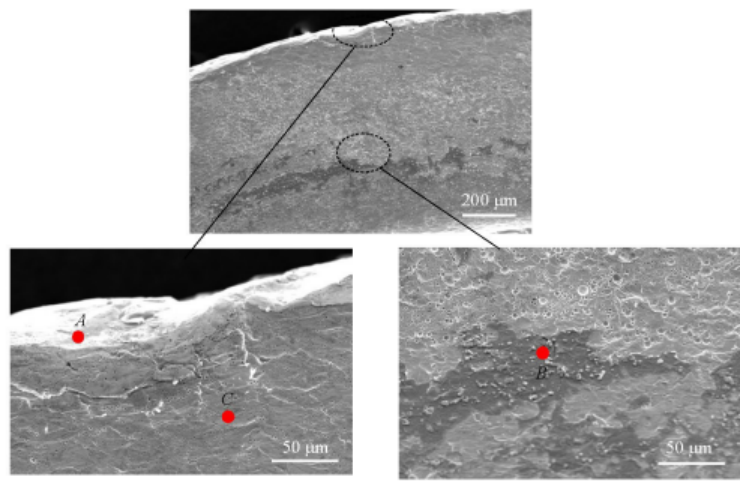

图4 螺纹损伤照片
04
终端锚固线夹抽脱
承力索和接触线的终端锚固对接触网的正常工作起到关键作用.我国高速接触网中采用的终端锚固线夹主要有锥套型锚固线夹和双耳楔型锚固线夹.从现场运营情况来看，主要存在接触线和承力索从锥套型终端锚固线夹里抽脱、安全可靠性不高等问题，
承力索和接触线的终端锚固线夹存在抽脱问题，锚固线夹与接触线之间的配合问题是关键因素，但目前相关研究还不够深入。
05
零部件腐蚀失效
尤其在沿海和重工业区，接触网零部件腐蚀问题突出，容易发生应力腐蚀失效，且往往没有明显征兆，危害性极大。

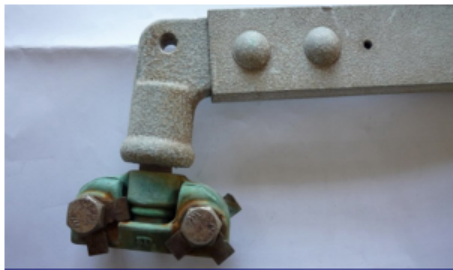

图5 定位线夹腐蚀
未来研究方向展望
未来研究方向展望
研究指出，未来需要重点关注以下五个方向：
1. 冲滑复合磨损损伤机理研究，特别是电流作用下的磨损特性
2. 吊弦多股绞线结构微动疲劳机理深入研究
3. 从微动损伤角度深入探究螺栓松动机理
4. 大电流条件下的疲劳损伤机理研究
5. 针对接触网 特定材料与环境的应力腐蚀和腐蚀疲劳机理研究
结 语
接触网零部件的失效研究是保障高铁运营安全的重要基础。通过深入理解失效机理，可以为零部件设计、选材、制造和维护提供科学指导，进一步提升我国高铁系统的服役可靠性。
【本文内容基于《西南交通大学学报》2018年第3期《高速接触网零部件失效问题研究现状及展望》整理】欢迎关注我们，获取更多轨道交通领域前沿研究成果！
