【达索数字心脏项目】达索数字心脏的材料本构建模与参数标定方法概述
引言
引言
数字心脏项目是达索系统“Virtual Human”愿景的重要组成部分。借助 3DEXPERIENCE 平台的多物理仿真能力，它将影像数据、材料科学与数值计算相结合，构建出一个能够真实跳动、响应刺 激、耦合血流的心脏虚拟模型，它让研究者能够在虚拟环境中观察病理变化，测试人工瓣膜或支架的性能，预测个体化治疗效果，从而加速科学探索与临床应用的融合。
一、为什么需要“材料本构”？
一、为什么需要“材料本构”？
在仿真世界中，心脏不仅仅是一个几何模型，更是一个具备复杂力学与电生理功能的“生物器官”。材料本构关系，正是连接心脏组织微观特性与整体器官功能的关键桥梁。它定义了心肌、瓣膜等组织在受力、电刺 激等作用下的力学行为，是实现多物理场耦合仿真的基础。
达索数字心脏通过系统构建被动响应、主动收缩、粘弹性、阻尼及电反应等多个维度的本构模型，实现了从细胞到器官、从结构到功能的全面仿真。
二、五大核心本构模型详解
二、五大核心本构模型详解
（1）结构被动组织响应

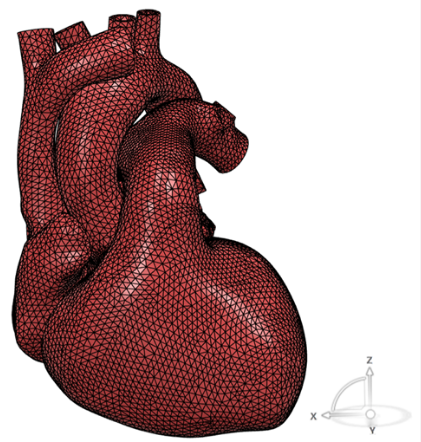

在结构层面，数字心脏采用的是基于 Holzapfel–Ogden 各向异性超弹性模型的材料体系，用来描述心肌和相关组织在被动状态下的非线性力学响应，体积部分则通过体积惩罚项逼近不可压缩软组织的特性。达索数字心脏的材料本构参数是基于多源实验数据分部位标定的。心室被动材料采用两步法：先用 Sommer 等学者的双轴/三轴拉伸数据拟合多轴力学行为，再按 Klotz 等学者给出的舒张压–容积范围细调关键参数，使整体 P–V 响应合理。心房材料基于 Bellini 的人体心房数据标定；二尖瓣、三尖瓣及其腱索分别采用猪/人源瓣膜与腱索实验数据拟合；主动脉瓣、肺动脉瓣及瓣环、大血管等则分别依据 Stradins、Gunning、Azadani 等学者的人体组织试验结果确定参数，从而在局部组织和整体器官尺度上同时保证生理可信度。
（2）结构主动组织响应
在达索数字心脏中，结构主动组织采用基于 Walker 等人提出的时变弹性模型，在本构层面引入 Frank–Starling 效应。模型以局部纤维方向的应变作为驱动量，关键参数包括收缩强度缩放因子、肌节起始长度阈值等系数，这些参数通过调节压力–容积曲线、应变与位移响应等指标进行联合标定，从而实现既符合肌肉微观生理机制、又能在器官尺度上再现实测心动动力学的主动收缩行为。
（3）粘弹性
在达索数字心脏中，材料本构中引入了各向同性、时变线性粘弹性，用于在结构层面合理阻尼心室收缩期的高频响应，该粘弹性行为通过松弛模量在时域中实现，其参数选取基于 Sommer 等人对人体心室组织粘弹松弛特性的实验数据，并在系统仿真中优化松弛时间常数，以在不削弱正常收缩能力的前提下，有效抑制数值和物理上不合理的高频振动，从而提高数字心脏在收缩期动力学表现的稳定性与生理可信度。
（4）阻尼

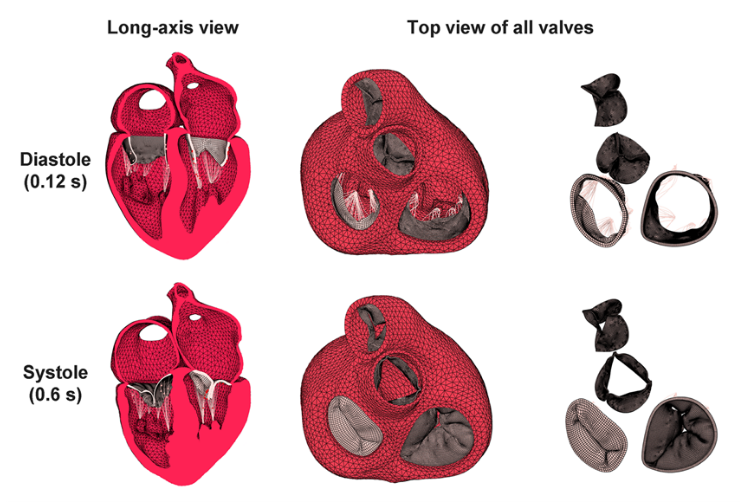

在达索数字心脏中，除了通过静水腔体建模血液压力外，还使用了基于质量比例的 Rayleigh 阻尼对瓣膜动力学进行补充校正。具体而言，在瓣叶材料上施加质量比例阻尼，取 Rayleigh 阻尼系数 α = 160，用以近似真实血液对瓣叶运动产生的附加质量效应，这一效应在仅采用静水腔体的血流模型中无法体现。
（5）组织电反应

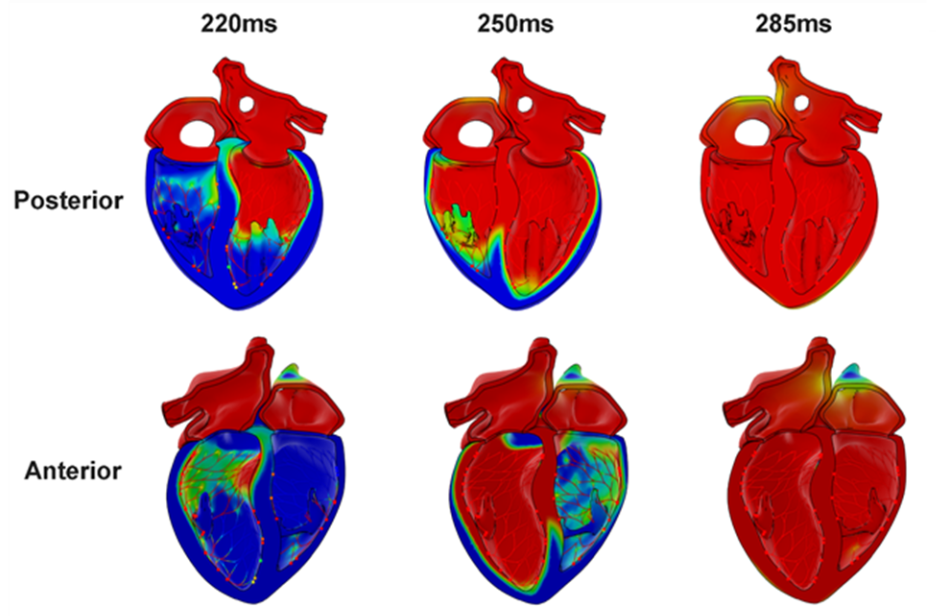

在达索数字心脏中，组织的电反应采用基于 Hurtado–Kuhl提出的本构描述，通过动作电位和恢复变量两个场量刻画心肌细胞的兴奋–复极过程。一方面描述动作电位在空间上的传导，另一方面刻画单个心肌细胞从去极化到复极的时间演化。整体电模型通过参数标定，使各部位的电激活时序与实际心电生理观测相符合；同时对希氏束与浦肯野纤维网络赋予专门的传导特性，用以再现电信号从室间隔下传至心尖、再沿心室壁向上回传的典型激动模式，为电–机耦合与主动收缩提供合理的电生理基础。
三、参数标定：从“数据”到“模型”的科学衔接
三、参数标定：从“数据”到“模型”的科学衔接
参数标定是确保数字心脏模型准确性的关键环节。达索系统采用了系统化的标定流程，包括实验数据收集、数据预处理、模型选择、参数初始化、参数优化和验证优化等步骤。其中，AI材料参数自动校准技术的引入，更是显著提高了参数标定的效率和准确性。
（1）实验数据收集与预处理
收集包括应力-应变曲线、弹性模量、泊松比等基本参数在内的实验数据，并进行数据清洗和特征提取，为后续模型训练提供高质量输入。
（2） 模型选择与参数初始化
根据材料特性选择合适的材料模型，并对模型中的参数进行初始化设置，为参数优化提供基础。
（3） 参数优化与验证
利用机器学习算法对参数进行优化，并通过与实验结果的对比、交叉验证和敏感性分析等方法，不断优化参数设置，确保模型的准确性和可靠性。
四、应用前景：从科研到临床的桥梁
四、应用前景：从科研到临床的桥梁
基于高保真的材料本构与参数标定，达索数字心脏已能：
✅ 模拟病理状态下的心脏功能变化；
✅ 测试人工瓣膜、支架等器械的性能与兼容性；
✅ 预测患者个体化治疗后的心脏响应；
✅ 为医学教育与手术规划提供可视化工具。
五、结语
五、结语
数字心脏的构建，是力学、材料学、电生理学与计算科学深度融合的典范。达索通过系统化的本构建模与严谨的参数标定，让虚拟心脏不再只是“看起来像”，而是真正“动起来像”、“响应像”，甚至“预测像”一颗真实的心脏。
未来，随着更多生理数据的融入与仿真技术的迭代，数字心脏有望成为心血管领域不可或缺的科研与临床辅助平台，推动精准医疗向前迈进一大步。
