新手避坑、老手自查：这份图文EMC指南太实在
今天跟大家再聊聊EMC这个话题，这应该也是不少咱们工程师朋友在实际项目中经常遇到的挑战。正好最近翻到一份不错的资料，整理得挺清晰实用，想着借这个机会分享出来，也结合自己遇到的一些情况聊聊体会。
01
前言
咱们搞硬件项目，最让人头疼的就是EMC整改测试。每次新项目第一次送实验室，十有八九都会被打回来，总得来回折腾好几轮才能过。所以在正式认证送测前，我们自己都会先做摸底测试，也算是心里有个底。
前几天，咱们技术群里一位群友分享了一份赛元官方的EMC资料，我翻看了一下，觉得真心不错，图文并茂，是一份很好的实用的资料。

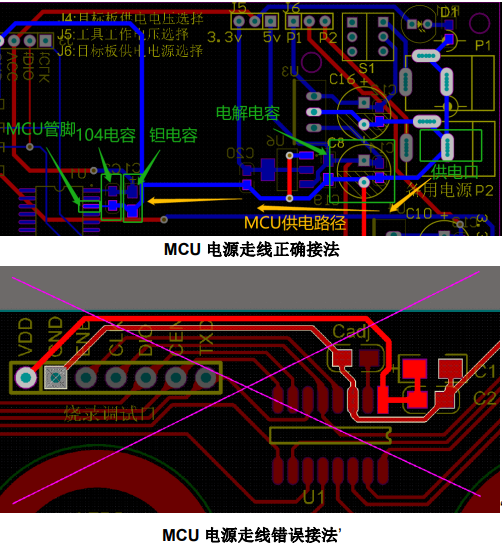

比如说电源滤波这个老生常谈的问题，文档里就画了两张对比图：一张是正确的接法，电源线必须先经过电解电容和那个小小的104瓷片电容滤波，再进到MCU的VDD和VSS脚；
另一张是错误示范，电容被晾在走线旁边，成了摆设，电根本没被滤干净就进了芯片。建议也可以把电解电容换成钽电容，容值别小于10uF。这种表述，新手看了能照着做，老手看了也能会心一笑，检查一下自己有没有无意中犯过这个错。
这让我想起之前一个挺折腾的案例。有个项目做了挺久的，光EMC摸底就花了两周，问题卡在HDMI的辐射超标上。我们试了各种办法，在电路上加滤波、加屏蔽、换磁环，能想到的都试了，结果折腾了半天，最后发现是HDMI线本身的问题。换了几种不同品牌和屏蔽层处理的线材，才终于把辐射压下去。所以你看，EMC这事儿，有时候问题不一定出在你的板子上，外围的连接线、结构，甚至是一个不起眼的接插件，都可能成为突破口。
02
内容简介
这份《赛元EMC性能优化指南》好就好在，它把这类复杂的EMC问题，系统地拆解成了四个主要方面，分别是：

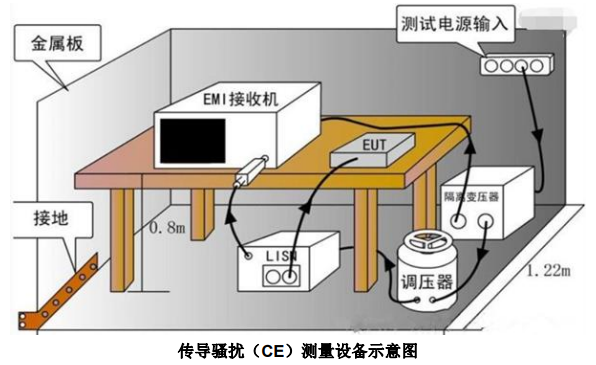

第一部分是EMI（电磁干扰），简单说就是你的设备别去干扰别人。文档介绍了传导骚扰、辐射骚扰、骚扰功率这些常见测试是怎么回事，然后重点告诉你硬件上该怎么布线、电源怎么滤波、器件怎么布局。如果测试超标了，它还教你怎么一步步定位问题：是不是MCU的系统时钟或触摸扫描频率的倍频引起的？并给出了降低时钟频率、调整触摸扫描频率等解决办法。
第二部分是CS（传导骚扰抗扰度），考察的是你的设备抵抗外界射频干扰的能力。文档列出了测试等级和标准，然后给出通用的改善方法，比如给电缆加滤波器或磁环、优化电源滤波电路、注意PCB敷铜的方式等。特别实际的是，它还针对“触摸按键”应用给出了专项优化建议，因为触控在干扰下容易误触发。它建议可以在触控通道上串联一个电阻，阻值在510Ω到5.6K之间调整，同时软件上也可以增大触发阈值和确认次数，让按键更抗干扰能力更强。
第三部分是EFT（电快速瞬变脉冲群抗扰度），模拟的是电网里开关频繁动作时产生的一连串尖峰脉冲干扰。这部分再次强调了电源滤波电路的正确布局是关键，一定要避免电源和地形成大的环路，把MCU包在环里。同时，软件上也要配合：没用的IO口设成固定输出状态、通信协议里加入容错机制、把看门狗定时器用起来，这样系统受到干扰后能自己恢复正常。
