新手友好！MOS管参数原来可以这么理解

MOS管主要用在哪些地方？

在咱们平时做的各种硬件项目里，MOS管可以说用的最多最普遍，基本上哪儿都能见到它。它本质就是个用电压控制的电子开关，可以用很小的栅极电压来控制很大电流的通断。这种特性让它成为了咱们现代电力电子设计的核心元器件，所以我的公众 号之前也陆续写过不少和MOS管相关的文章，今天再和大家一起系统梳理梳理。

几个典型应用场景：

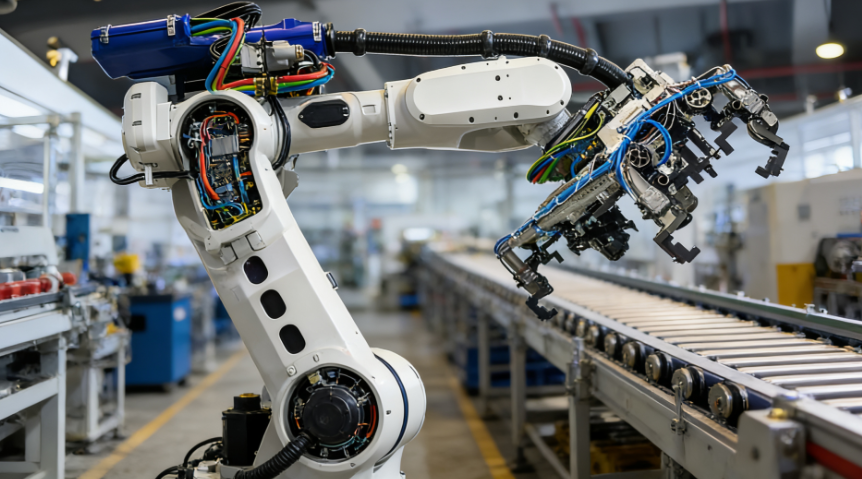

1、电机驱动：无人机电调、电动车控制器、工业机械臂等都需要精确控制电机转速和扭矩。

2、电源转换：手机充电器、电脑电源、车载逆变器等开关电源中，MOS管以高频开关的方式工作（通常几十kHz到几百kHz），效率可达90%以上。

3、电池管理：在电动工具、电动汽车的BMS（电池管理系统）中，MOS管用作充放电控制开关，保护电池不过充、不过放。

可以说，只要你的电路涉及电能的控制与转换，功率MOS管就是一个绕不开的关键器件。

内容简介

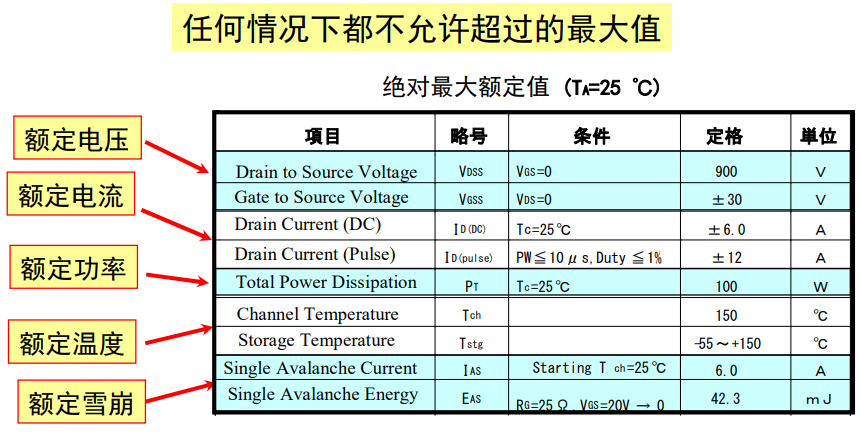

1、MOS管有几道红线，绝对不能碰。

一个是最高的电压耐受值——包括漏极到源极的VDSS，还有栅极到源极的VGSS。栅极这里尤其要注意，手册上说比如±30V，你驱动电压一旦不小心给高了，栅极很可能就直接击穿，管子当场报废。

其次是电流上限，它分两种情况：一个是长期能承受的直流电流，另一个是短时间内能扛住的脉冲电流。像电机启动那种瞬间大电流，只要持续时间足够短，管子其实是允许的。

再就是温度，这是管子最怕的。它内部沟道温度一般不能超过150℃，就算平时存放，温度也得在-55℃到150℃这个范围里。

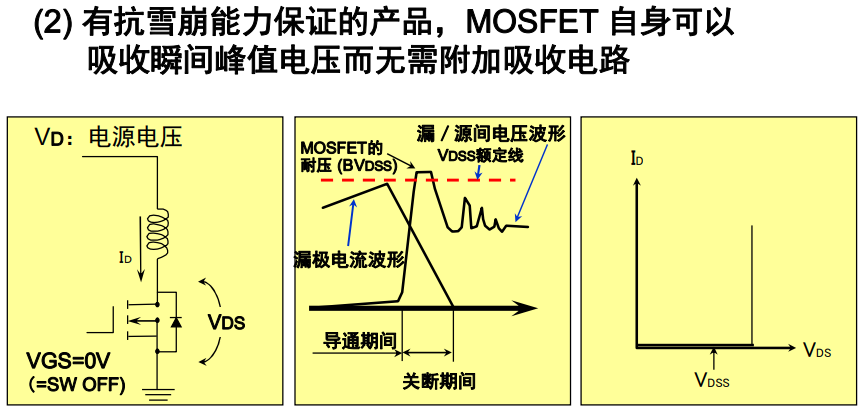

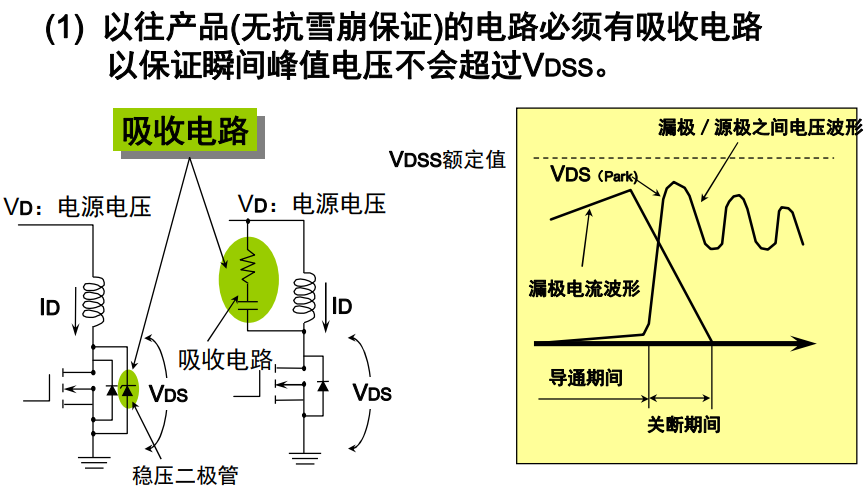

最后这个雪崩能力是亮点。咱们驱动电机或者电感的时候，关断瞬间不是会有很高的反向电压吗？以往都得外加吸收电路来扛。现在好些管子自己就带这个雪崩耐量，能自己吃掉这部分能量，这样外围电路就能简化不少，可靠性也上来了。

2、几个电特性参数

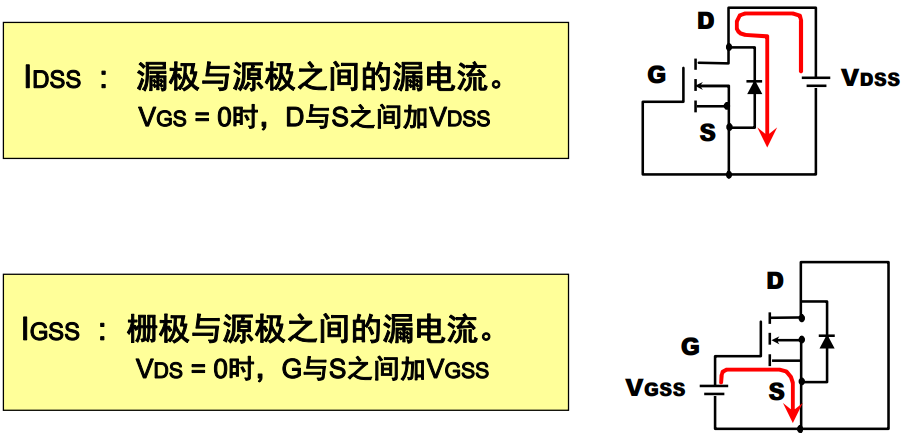

先说静态表现：IDSS和IGSS代表它关得够不够彻底，这个漏电流当然是越小越好。VGS(th)是让它开始导通的门槛电压，一般在2-4V左右。最关键的还是RDS(on)，这个导通电阻直接决定了它导通时发热厉不厉害。

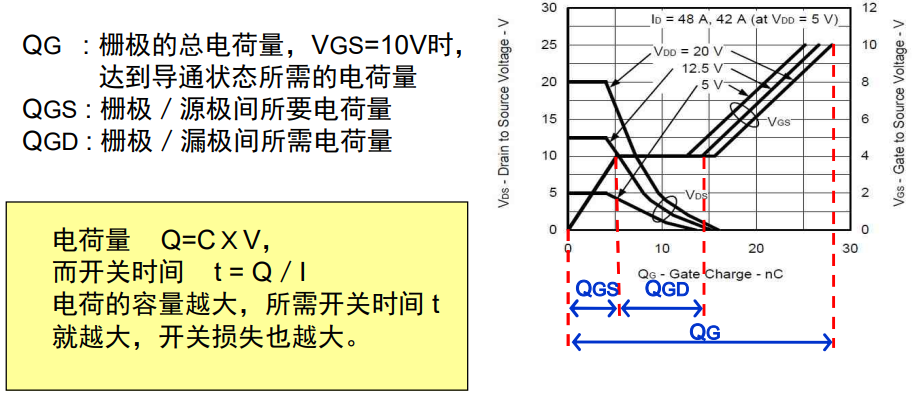

动态表现就更实际了：输入输出电容会影响它的开关速度，栅极电荷Qg大小决定了咱们驱动电路该怎么设计。开关时间那些参数（ton、toff这些）则直接影响它能跑多高的频率，以及开关损耗有多少。

还有它自带的那个体二极管也要注意：正向压降影响导通效果，反向恢复时间trr在高压高频场合特别关键，恢复慢了会产生额外的损耗。

这些参数配合起来，基本上就能看出一颗MOS管到底适不适合咱们的具体应用了。

3、谈谈散热

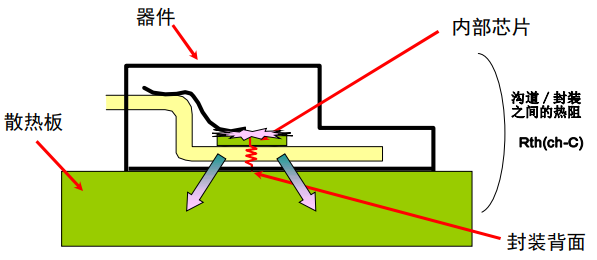

热阻Rth这个参数很重要，它直接反映了管子把内部热量传导出去的能力。数值越小，说明散热性能越好，咱们设计散热方案时心里就越有底。

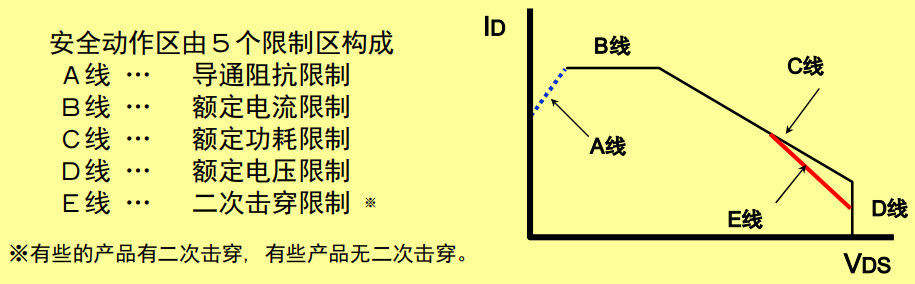

安全工作区SOA更像是给咱们画了个安全操作范围，横轴是电压，纵轴是电流，里面还考虑了功耗限制。设计时必须确保工作点落在这个区域内，超出边界就容易出问题。

降额设计这几点建议很重要：电压电流都留出20%余量。特别注意的是，虽然管子标称最高能到150℃，但实际设计时建议控制在125℃以下，温度降下来，可靠性才能真正提上去。

4、选型要点

首先是要根据咱们具体的应用场景来抓重点参数：比如做开关电源，就要特别关注开关速度和栅极电荷；要是做电机驱动，雪崩能力和导通电阻就更关键。不能只看参数表里哪个数字好看。

再就是一定要按最坏的工作条件来考虑，别只看典型值。比如环境温度最高的时候、电压波动最大的时候，管子还能不能稳定工作。散热设计宁可保守一点，余量留足了心里才踏实。

最后温度的影响绝对不能忽视。像RDS(on)这种参数，温度一高就明显增大，实际损耗会比室温下测的高不少。选型的时候得把这个变化趋势考虑进去，否则高温下可能就扛不住了。
