纯电动汽车驱动电机啸叫噪声分析
在电动汽车迅猛发展的今天，当我们享受零排放、低噪音的驾驶体验时，一个意想不到的问题逐渐浮现——电机啸叫噪声。这种高频噪声为何会产生？又如何解决？让我们一起走进这个看似微小却影响深远的科技世界。噪声问题的背后：电动汽车的"嗓音"挑战
随着新能源汽车行业的高速发展，我国已成为全球最大的电动汽车市场。当各大汽车厂商在硬件、结构上的差距日渐缩小时，良好的NVH性能（噪声、振动与声振粗糙度）已成为衡量车辆品质的关键指标。与传统燃油车最大的不同在于，电动汽车没有了发动机的掩盖噪声，这使得永磁同步电机发出的高频啸叫和齿轮啮合冲击噪声变得格外突出。这种变化为电驱动系统的噪声控制带来了前所未有的挑战。噪声分类：三种噪声源的较量
目前，通过技术研究的不断深入，机械噪声和空气动力噪声已经得到有效控制，而电磁噪声因其复杂性成为当前研究的重点和难点。测试现场直击：科学诊断噪声源

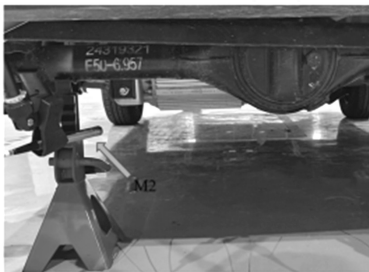

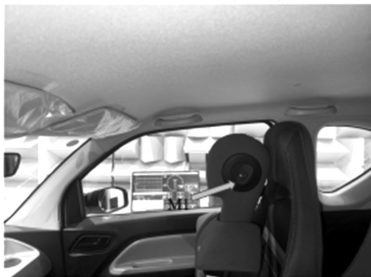

研究人员针对某款纯电动汽车的8极48槽永磁同步电机展开了详实的测试工作。测试分为两种工况：加速工况（0-6000 r/min）和稳速工况（3750 r/min）。测试采用专业的LMS声学设备，在驾驶室内精确布置麦克风，模拟人耳实际听到的噪声情况。同时在电机近场位置设置采集点，直接获取电机本身发出的噪声信号。数据分析：噪声瀑布图揭示真相

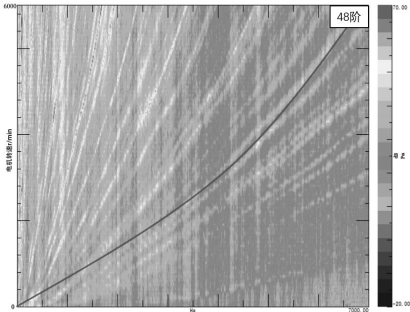

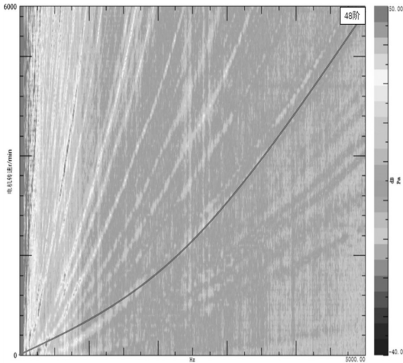

通过对采集到的大量噪声数据进行专业处理，研究人员绘制出了直观的噪声瀑布图，这些图像清晰地展示了噪声随转速变化的规律。电机近场噪声瀑布图显示，在加速过程中，特定阶次的噪声随着转速提高而显著增强。车内人耳处噪声瀑布图则反映了乘员实际感受到的噪声情况，两者对比为问题分析提供了重要依据。关键发现：48阶噪声的"罪证"

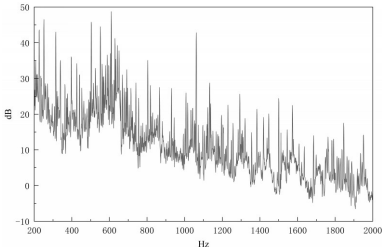

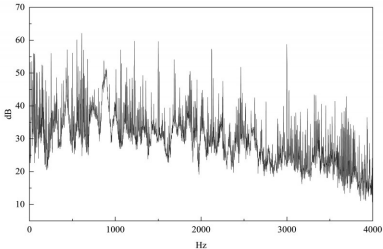

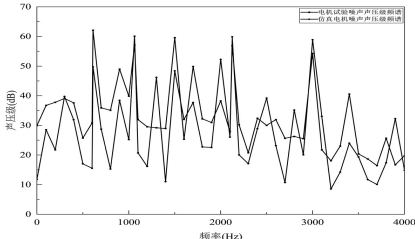

深入分析测试数据后，研究人员有了重要发现：48阶噪声是问题的核心所在。电机近场噪声频谱图清晰显示，在1500Hz和3000Hz频率附近出现明显峰值，分别对应电机的24阶、48阶噪声，其中3000Hz附近的噪声高达59.61dB。相比之下，驾驶室内人耳处听到的噪声声压级较小且集中在中低频，这说明噪声在传播过程中发生了衰减和变化。理论探索：电磁噪声的生成机制
要真正理解问题本质，我们需要从电磁理论入手。根据Maxwell定律，作用于定子铁芯表面的单位面积电磁力为：
其中，pn(θ,t)为电磁力密度，b(θ,t)为气隙磁通密度，μ0为真空磁导率。对于8极48槽的永磁同步电机，其电磁力波阶次呈现出明显的规律性——8的整数倍特征，其中最小公倍数48阶的噪声幅值最为显著。这一理论预测与实验测试结果完美吻合。仿真验证：数字世界的精准模拟
为了更深入地研究问题，研究人员建立了精确的电机仿真模型。通过电磁场仿真，研究人员成功再现了电机内部的电磁现象。电磁力分析：噪声的源头

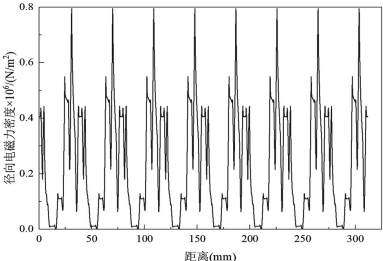

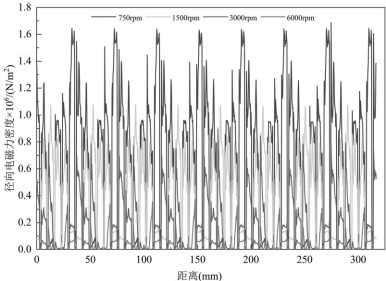

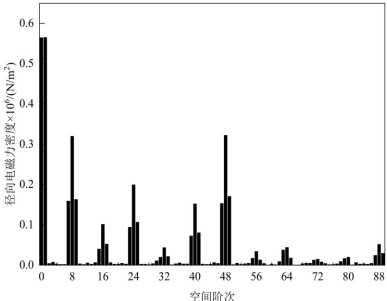

径向电磁力是导致电磁噪声产生的直接原因。仿真结果显示：通过对电磁力数据进行傅里叶变换，研究人员进一步确认了电磁力的阶次特征。变换结果明确显示，径向力波阶次确实为8的整数倍，与理论预测完全一致。振动噪声仿真：完整的问题再现

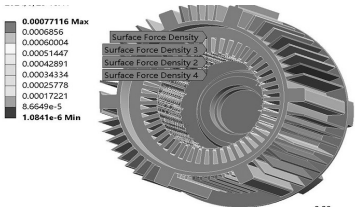

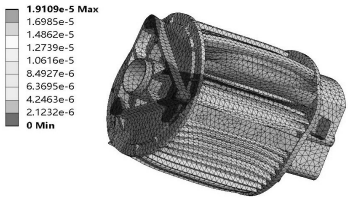

基于电磁力分析结果，研究人员进一步开展了振动噪声仿真。将仿真得到的电磁力施加到定子齿面上后，可以观察到明显的振动响应。工作变形图清晰显示了电机壳体在电磁激励下的振动情况。建立声学模型后，研究人员成功模拟了噪声的辐射过程。仿真得到的噪声瀑布图与实验测试结果高度吻合，确认了48阶电磁噪声是啸叫问题的主要根源。声压云图则直观展示了噪声在空间中的分布规律，近场噪声最高达101.32 dB。实践意义：为电动汽车静音化铺路
这项研究的价值不仅在于解决了特定电机的啸叫问题，更重要的是建立了一套完整的分析流程和方法。通过理论分析、实验测试和仿真验证三位一体的研究方法，能够在电机研发阶段就实现对噪声的有效预测和控制。试验与仿真结果的对比验证了该方法的有效性，为后续的噪声优化提供了可靠的技术支持。随着电动汽车技术的不断进步，对驾乘舒适性的要求也将越来越高。这类针对NVH问题的深入研究，不仅推动了电动汽车技术的进步，更为我们带来了更加静谧、舒适的驾乘体验。从实验室到生产线，从理论探索到工程实践，电动汽车的静音化之路正在我们脚下延伸。未来，随着技术的不断成熟，电动汽车必将为我们带来更加美好的出行体验。【免责声明】本文参考自网络，版权归原作者所有，仅用于学习等，对文中观点判断均保持中立，若您认为文中来源标注与事实不符，若有涉及版权等请告知，将及时修订删除，谢谢大家的关注 著作权归作者所有，欢迎分享，未经许可，不得转载
