CAE仿真中扭簧的实体建模方法

今天讲一下CAE中扭簧的建模方法，在实际产品中扭簧可以起到一个施加初始预紧力和机构复位的作用，有时候使用简单的1D单元来模拟难免不准确，实体扭簧建模的方式会更贴合产品实际情况。

这篇文章我们就来讲讲实体的扭簧建模。

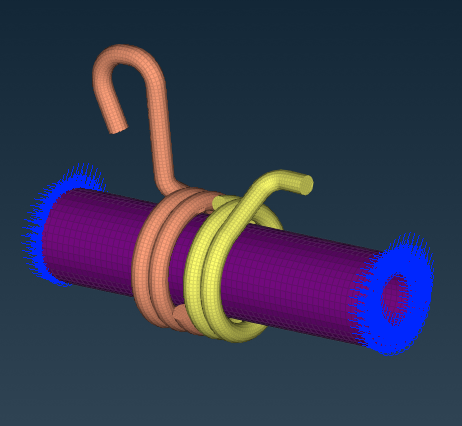

如下图一根管子上有一个扭簧，因为扭簧两端的扭转方向不同，为了让扭簧起到扭转效果，也就是相对转动，我们需要再画完扭簧的网格后，删除中间一部分，然后把这扭簧的两个部分设置成不同的PID，材料设置为刚体。

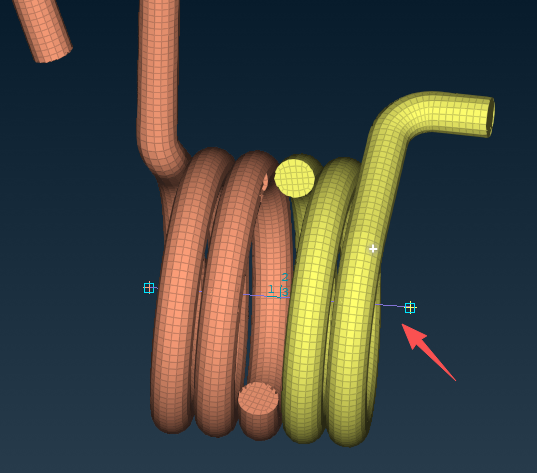

圆管轴线上差不多的位置找到两个圆心，然后连上一根6号beam，在它的属性里设置扭转刚度，这根beam起到扭簧的旋转作用，beam的两个端点根据右手定则判断旋转方向后，用extra_node和扭簧的两个部分分别绑定。

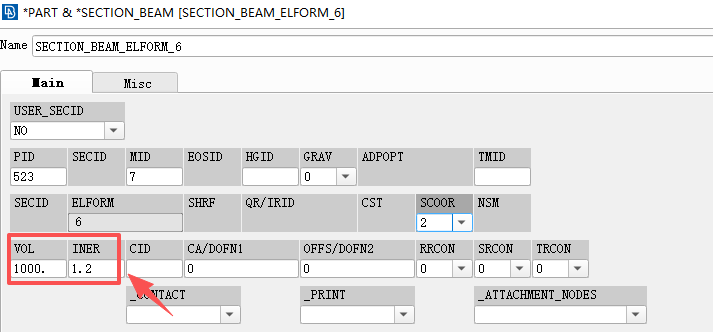

beam的材料设置，其中扭转刚度即为扭簧的劲度系数K值，其他的刚度设置的大一些，相当于限制其自由度，MOR即为扭簧的初始预紧力。



最后不要忘了给扭簧和与之相接触的零件添加上接触。
