机器人CAE耦合仿真类型梳理

作为一个一线机器人仿真工程师，今天就来系统梳理一下机器人中涉及到的耦合仿真。

机器人CAE耦合仿真是现代智能机器人研发中不可或缺的核心技术手段。它通过将多个物理场、多学科模型在统一仿真环境中联合求解，实现对机器人系统在真实工况下行为的高保真预测。

一、仿真类型有哪些

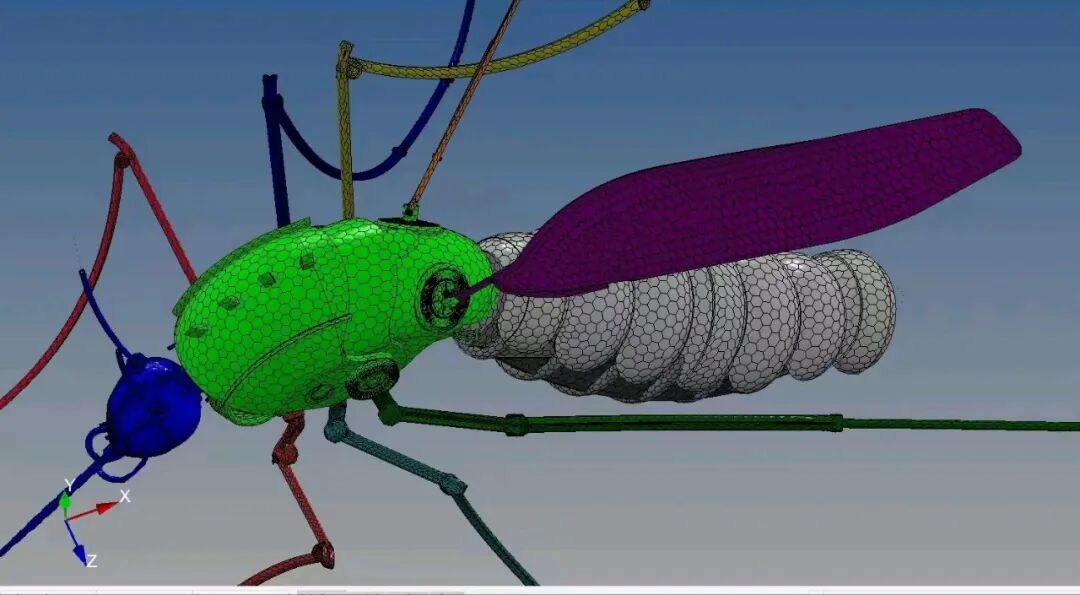

1. 结构-动力学耦合

• 内容

  结合有限元分析（FEA）与多体动力学（MBD），模拟柔性部件在运动中的变形、振动与应力。

• 典型应用

• 轻量化机械臂高速运动时的弹性变形；
• 并联机器人关节疲劳寿命评估；
• 四足机器人腿部冲击载荷下的结构响应。

2. 机电耦合

• 内容

  集成电机电磁模型、驱动电路与机械传动系统。

• 典型应用

• 伺服电机力矩波动对轨迹精度的影响；
• 电机发热引发的热变形对装配间隙的影响；
• 电池-电机-减速器能效匹配优化。

3. 热-结构耦合

• 内容

  分析发热元件（如电机、控制器）引起的温度场，并计算热膨胀导致的结构变形或失效。

• 典型应用

• 人形机器人长时间运行后关节过热导致定位漂移；
• 无人机电调散热不良引发材料蠕变；
• 高功率电子舱热翘曲影响密封性。

4. 流体-结构耦合

• 内容

  模拟气流、冷却液等流体与机器人结构的相互作用。

• 典型应用

• 无人机旋翼气动载荷对机臂强度的影响；
• 水下机器人外壳在水流冲击下的振动与密封失效；
• 内部风道/液冷系统散热效率优化。

5. 控制-机械耦合

• 内容

  将控制算法（如PID、MPC、强化学习）与机器人动力学模型实时交互。

• 典型应用

• 四足机器人步态控制器与腿部动力学闭环验证；
• 工业机器人轨迹跟踪受关节柔性影响的补偿；
• AMR（自主移动机器人）避障策略与底盘动力学协同测试。

6. 多物理场全系统耦合

• 内容

  集成结构、热、电、磁、流体、控制等多场，构建整机数字孪生。

• 典型应用

• 人形机器人（如Optimus）整机性能仿真；
• 手术机器人在人体组织环境中的力反馈与安全性；
• 太空机器人在极端温差与真空下的可靠性验证。

7. AI增强型CAE耦合仿真

• 内容

  利用AI（如PINN、代理模型）加速或替代传统求解，提升仿真效率。

• 典型应用

• 基于几何输入快速生成压力/温度云图（如阿尔特太乙AI模型）；
• 强化学习策略在虚拟环境中百万次试错训练；
• 利用历史数据构建“秒级”性能预测模型。



二、系统性学习路径

目标：能独立完成单物理场仿真，并理解基本耦合概念。

✅ 核心知识：

• 材料力学：应力、应变、胡克定律、梁/板理论


• 热学基础：傅里叶导热、热膨胀系数

• 理论力学：运动学方程、拉格朗日方程等

✅ 推荐软件：

• ANSYS Workbench：结构静力学、稳态热

• MATLAB/Simulink：控制系统建模

• Spaceclaim:几何建模

✅ 实践项目：

• 对机械臂连杆做静强度分析；
• 模拟电机外壳散热（热传导）；
• 用Simulink搭建简单位置控制闭环。
