80 km/h轻点刹车，方向盘为何“抖成筛”？——一次说清制动抖动（Nibble）的来龙去脉

01 车主的“灵魂三问”

“新车才跑3000 km，高速踩刹车方向盘就抖，是轮胎变形了？”
“做了动平衡也搞不定，4S让我换整套刹车盘，是不是被割韭菜？”
“同款车友群都说抖，这是通病还是设计缺陷？”

别急，今天用6张技术图，带你拆穿“制动抖动”的真面目。

02 什么是Nibble？——方向盘的“高频点头”

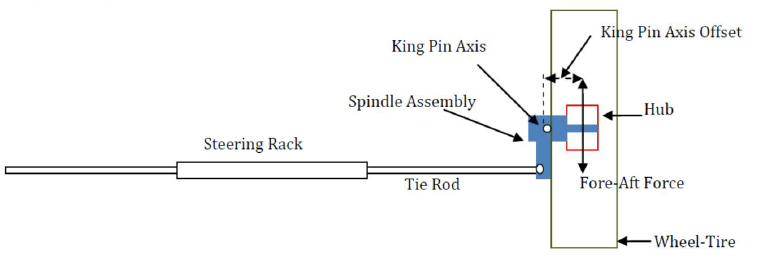

图1 俯视图展示主销偏移、前后力传递路径

Nibble（中文常叫“制动摆振”）≠ 传统动平衡抖动：

• 频率：8–16 Hz，一秒之内方向盘“点头”十余次；

• 触发：80–120 km/h 轻踩制动（0.1–0.3 g），一松刹车就消失；

• 体感：手握方向盘像捏住一只振动的手机，仪表盘也跟着“嗡嗡”。

•

Nibble 制动过程中80-120km/h

03 罪魁祸首①：DTV——10 μm的“厚度差”

（插入File 2：DTV定义图 + File 3：BTV=2 N·m/μm公式）

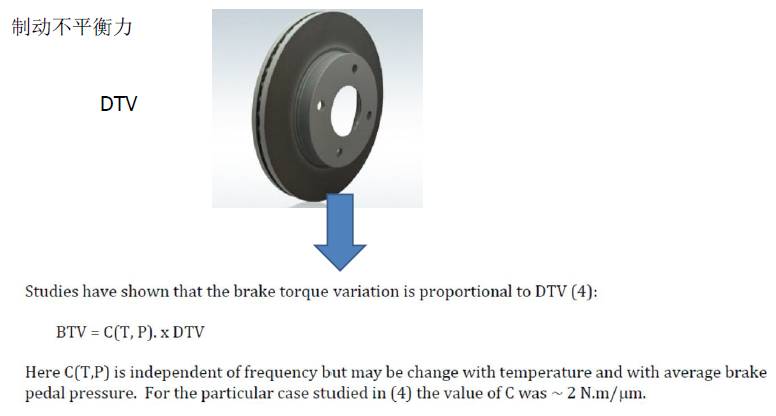

图2：DTV定义图

DTV（Disc Thickness Variation）就是刹车盘“厚薄差”。

• 新车出厂标准：≤10 μm（约一张打印纸1/7厚度）；

• 一旦DTV>15 μm，制动力矩波动BTV≈2 N·m/μm × 15 μm = 30 N·m，相当于在方向盘上每转施加3 kg的力，人手立刻感知抖动。



  图3 DTV（制动盘厚薄差，新车要求小于10um）

为什么DTV会超标？

1. 铸造冷却不均 → 新车自带“先天缺陷”；

2. 紧急制动后马上洗车 → 局部骤冷变形；

3. 刹车片偏磨 → 盘表面“高低台阶”。

04 罪魁祸首②：整车灵敏度——“放大器”效应

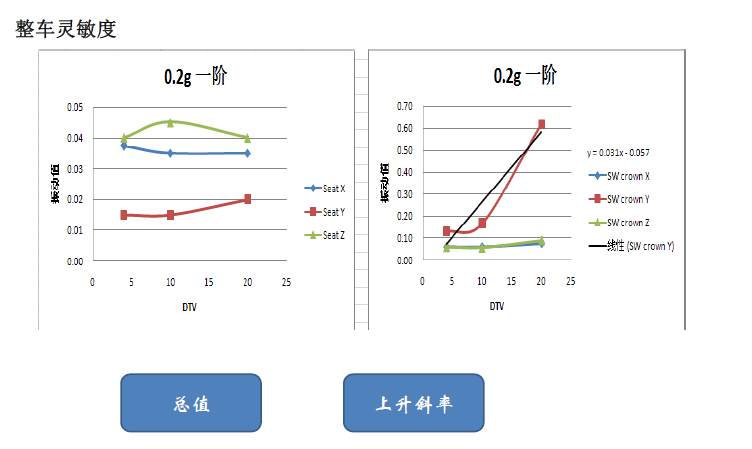

图4 整车灵敏度

工程师把方向盘角振动称为“整车灵敏度”，单位：deg/(N·m)。

• 实测拟合：y = 0.031x – 0.057（x=DTV, y=方向盘角振幅）；

• 斜率0.031就是灵敏度系数：DTV每增加10 μm，方向盘多摆0.31°；

• 当转向系统扭转模态频率（≈12 Hz）与轮胎滚动谐振重合，出现“共振放大”，抖动再翻倍。

一句话：DTV是“子弹”，整车灵敏度是“枪”，两者叠加才击中车主的手。

05 罪魁祸首③：非簧载质量For-Aft模态——抖动的“帮凶”

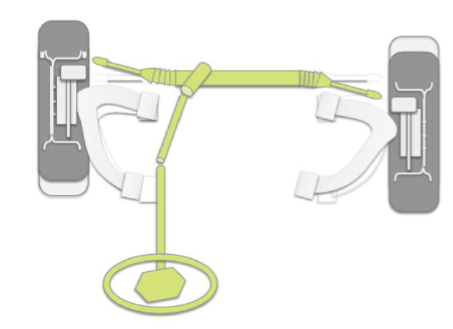

图5：非簧载质量前后向模态图

悬架、轮毂、刹车盘属于“非簧载质量”。

• 其前后向（For-Aft）模态普遍落在60–90 Hz；

• 高速制动时，轮胎纵向力激励该模态，产生±200 N的微小前后窜动；

• 窜动通过主销偏移（Kingpin Offset）形成扭矩，再次灌进转向系统，给Nibble“补一刀”。

06 四步诊断法——30分钟定位真凶

07 治抖“三板斧”

1. 治标——光盘机打磨：DTV降回5 μm以内，可撑1–2万公里；

2. 治本——更换“低翘曲”盘+高阻尼片，DTV控制在8 μm以下；

3. 调车——转向柱加调谐质量（TMD），灵敏度斜率从0.031降到0.015，抖感减半。

08 车主锦囊——三句话记住

• 新车抖，先测DTV，别盲目动平衡；

• 光换盘不改善，让4S查“转向模态”报告；

• 高速遇抖，重踩一次热刹车→盘片重新贴合，可临时“救场”。

09 写在最后

制动抖动不是玄学，而是10 μm级几何误差与整车灵敏度共振的结果。
下次再遇到“80 km/h抖成筛”，把这篇文章甩给维修工，让他按图索骥，别再花冤枉钱换整套悬架！
