RF PCB 故障排查终极指南：从入门到精通的实用方法论，解决 90% 的射频问题
在射频（RF）硬件开发中，PCB 故障排查往往是最令人头疼的环节。信号看不见摸不着，一个微小的阻抗不匹配、一处隐蔽的 solder 桥、一段设计不当的接地路径，都可能导致项目停滞数周。很多工程师面对 “无输出”“干扰严重”“性能漂移” 等问题时，往往陷入 “盲目测试 - 替换组件 - 再次失败” 的恶性循环。
其实，RF PCB 故障排查并非 “玄学”，而是一套可 复 制 、可落地的系统工程。本文基于行业实操经验，结合《Practical Methods for RF PCB Troubleshooting》的核心逻辑，从方法论、工具选型、具体场景排查到常见问题解析，全面拆解 RF PCB 故障排查的关键步骤，帮你快速定位问题、高效解决，少走 99% 的弯路。
一、核心方法论：“分而治之”，让复杂问题变可控
RF PCB 故障的核心难点在于 “信号链长、影响因素多”—— 从天线、滤波器、放大器到混频器，从布局布线、组件选型到接地设计，任何一个环节出问题都可能导致整体性能崩溃。盲目测试只会浪费时间，而 “分而治之（Divide and Conquer）” 策略是突破这一困境的关键。

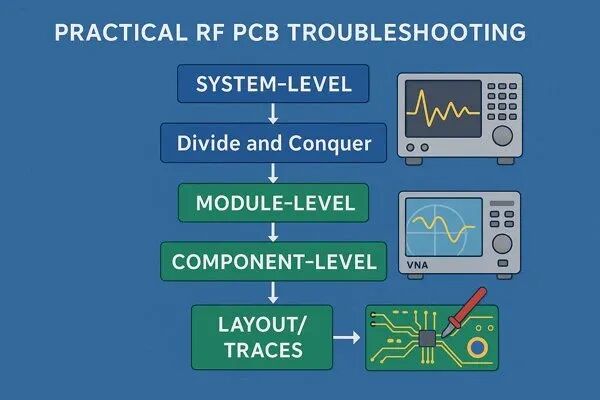

1. 分而治之的核心逻辑
“分而治之” 本质是将复杂系统拆解为独立模块，通过逐步缩小范围，定位故障所在的具体环节。其流程可概括为：
系统级筛查
：先通过非侵入式测试（如频谱分析、功率检测）判断故障类型（无输出、干扰、信号衰减等），不急于拆解或替换组件； 模块级定位
：将信号链按功能拆分（如接收前端、发射链路、电源模块），测试每个模块的输入 / 输出信号，确定故障所在模块； 组件级排查
：针对故障模块，进一步定位到具体组件（如滤波器、放大器、传输线）或物理缺陷（如焊点、 traces 损伤）； 验证与迭代
：修复后需通过原测试手段验证，确保故障解决且未引入新问题。
2. 实操案例：如何用 “分而治之” 解决射频接收前端故障
某 2.4GHz 射频接收模块出现 “灵敏度骤降” 问题，按以下步骤排查：
系统级：用频谱分析仪检测天线端口输入信号，发现信号强度正常，但解调后的输出信噪比极低，初步判断故障在接收前端（LNA、滤波器或混频器）； 模块级：拆分接收前端为 “天线匹配网络→LNA→带通滤波器→混频器”，用信号发生器注入标准信号，分别测试各模块输出： 天线匹配网络输出正常（VNA 测试 S11=-12dB，匹配良好）； LNA 输出信号强度与噪声均偏高（噪声系数从设计值 1.5dB 升至 5dB）； 滤波器和混频器性能正常； 组件级：排查 LNA 相关电路，发现其电源 decoupling 电容焊盘虚焊，导致供电不稳定，噪声引入； 验证：重新焊接电容后，LNA 噪声系数恢复至 1.5dB，模块灵敏度恢复正常。
这种方法的优势在于避免盲目性，每一步测试都为缩小故障范围提供依据，即使是复杂的多环节故障，也能逐步拆解解决。
二、必备测试工具：工欲善其事，必先利其器

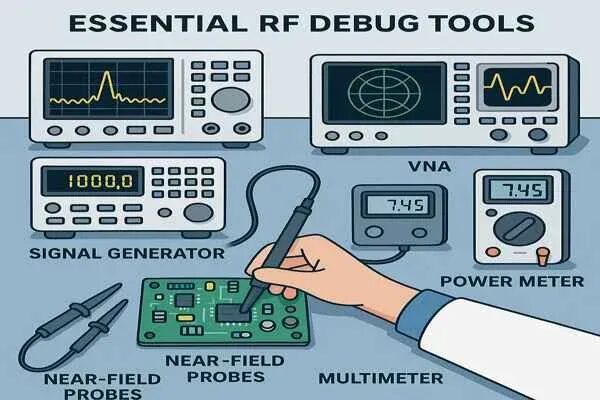

RF PCB 故障排查的效率，很大程度上取决于工具的选择与使用。以下是 8 类核心工具的功能、选型要点及实操技巧，覆盖从系统级到组件级的全场景测试。
1. 核心工具清单与实战应用
2. 工具使用的 3 个关键原则
先非侵入式，后接触式
：优先用频谱仪、VNA 等非接触工具测试，避免拆卸组件导致二次故障； 工具互补，交叉验证
：单一工具可能误判，如 VNA 检测到 S21 插入损耗大，需结合示波器 TDR 排查传输线，或用万用表检查组件供电； 匹配应用场景
：低频率（如 Sub-6GHz）场景无需选择太高端的工具，高频（如毫米波）需确保工具带宽足够（如 VNA 频率≥50GHz）。
三、系统级排查：快速定位故障类型
系统级排查是故障排查的第一步，核心目标是不拆解 PCB 的前提下，通过宏观测试判断故障大类，为后续模块级定位提供方向。常见故障类型及排查方法如下：
1. 无输出信号
典型表现：
频谱仪未检测到目标频率信号，或功率计读数接近 0。
排查步骤：
供电检查
：用万用表测各模块 DC 偏置电压（如 PA 漏极电压、LNA 源极电压），确保符合 datasheet 要求；检查供电线路是否有短路（电阻为 0Ω）或开路（电阻无穷大）； 信号源验证
：用信号发生器向发射链路注入已知信号，测试输出端是否有信号，判断是信号源故障还是链路故障； 关键组件状态
：检查保险丝、ESD 保护二极管是否损坏（万用表测连续性），这类组件易因过流或静电击穿导致信号中断； 固件 / 控制信号
：若模块含数字控制（如 SPI 配置 PA 增益），用示波器检测控制信号是否正常，排除固件配置错误。
案例：
某 5.8GHz 发射模块无输出，万用表测 PA 漏极电压为 5V（正常），注入信号后仍无输出；进一步用示波器测 PA 使能信号（EN），发现为低电平（应高电平使能），修改固件后信号正常输出。
2. 信号衰减过大（插入损耗异常）
典型表现：
实测信号功率远低于设计值（如衰减≥6dB），链路增益不足。
排查步骤：
阻抗匹配检查
：用 VNA 测 S11 参数，若 S11>-10dB（如 - 3dB、-6dB），说明阻抗严重不匹配，功率反射导致有效传输功率降低； 传输线故障
：用示波器 TDR 功能检测微带线、同轴线是否有断点、短路或阻抗突变（如 trace 宽度不一致、介质层损坏）； 组件故障
：用 VNA 测滤波器、衰减器等无源组件的 S21 参数，若插入损耗远高于规格（如滤波器设计插入损耗 0.5dB，实测 5dB），可能是组件损坏或焊盘虚焊； 连接器 / 线缆问题
：检查 SMA、N 型等连接器是否拧紧，线缆是否破损（用 VNA 测试线缆 S21，正常线缆插入损耗应≤1dB/m）。
案例：
某 10GHz 射频链路插入损耗达 12dB（设计值 3dB），VNA 测试发现滤波器 S21=-10dB（正常应≤0.5dB），拆开滤波器发现内部陶瓷介质开裂，更换后插入损耗恢复正常。
3. 杂散发射 / 干扰严重
典型表现：
频谱仪检测到目标频率外的多余信号（杂散），或信号信噪比低，通信误码率高。
排查步骤：
杂散来源判断
： 若杂散为目标频率的谐波（如 2 倍频、3 倍频），可能是放大器非线性或滤波不足； 若杂散为其他频率（如数字时钟频率 100MHz），可能是数字信号与射频信号耦合； EMI 源定位
：用近场探头扫描 PCB，重点关注： 数字电路区域（如 MCU、FPGA 时钟线）； 电源模块（如 DC-DC 转换器、LDO）； 射频组件的未屏蔽部分（如 PA 输出端）； 滤波与屏蔽检查
：检查射频链路滤波器是否焊接正确，屏蔽罩是否接地良好（用万用表测屏蔽罩与地之间电阻应≤1Ω），电源 decoupling 电容是否失效。
案例：
某 2.4GHz 物联网模块通信距离仅 10 米（设计 50 米），频谱仪检测到 2.4GHz 信号中夹杂 12MHz 杂散（MCU 时钟频率）；用 H 场探头定位到 MCU 时钟线与射频微带线平行布线，间距仅 2mm，重新布局增大间距后，杂散抑制≥40dB，通信距离恢复。
4. 性能间歇性故障
典型表现：
故障时有时无，依赖温度、湿度或 PCB 形变（如按压某区域后恢复正常）。
排查步骤：
温度应力测试
：用冷冻喷雾（-50℃）或热枪（50-70℃）局部加热 / 冷却组件，观察故障是否复现： 冷却后故障复现：可能是 solder joint 冷裂、晶体振荡器频率漂移、电容容值随温度变化； 加热后故障复现：可能是组件过热失效、焊点虚焊（热膨胀导致接触不良）； 物理应力测试
：轻轻按压 PCB 边缘或组件，观察信号变化，若按压后故障消失，可能是焊盘虚焊、连接器松动； 环境适应性测试
：将 PCB 放入温湿度箱，模拟 - 20℃~70℃温度循环，排查温度敏感型故障（如晶体振荡器、陶瓷电容）。
案例：
某 GPS 模块在低温（<0℃）时失去锁定，用冷冻喷雾冷却晶体振荡器后，故障立即复现；更换工业级宽温晶体（-40℃~85℃）后，问题解决。
四、模块级排查：聚焦故障模块，定位具体环节
系统级排查确定故障大类后，需拆分模块逐一测试。RF PCB 核心模块包括：天线与匹配网络、射频前端（LNA/PA）、滤波器、混频器、电源模块，各模块常见故障及排查方法如下：
1. 天线与匹配网络故障
常见问题：
阻抗不匹配（S11 差）、天线损坏、匹配组件选型错误。
排查方法：
VNA 测试 S11 参数
理想状态：S11≤-15dB（优秀），S11≤-10dB（可接受）； 若 S11>-10dB（如 - 3dB），用 Smith 图分析阻抗偏离方向（容性 / 感性），调整匹配网络组件（如增加电容补偿容性偏移）； 天线连续性检查
：用万用表测天线端口与地之间电阻（应无穷大，避免短路），或用 VNA 测试天线驻波比（VSWR），VSWR>2.0 说明天线故障； 匹配组件验证
：核对 BOM 表，确认电感、电容值是否与设计一致（如设计用 1nF 电容，实际焊接 0.1nF），用 LCR 表测组件实际参数。
案例：
某 2.4GHz 天线匹配网络 S11=-6dB（25% 功率反射），Smith 图显示阻抗呈感性，增加 1pF 补偿电容后，S11 降至 - 18dB，匹配良好。
2. 射频前端（LNA/PA）故障
常见问题：
无增益、增益不足、振荡、过热损坏。
排查方法：
供电与偏置检查
LNA：测源极、栅极偏置电压（如 GaAs LNA 栅极电压通常为 - 0.5V~0V）； PA：测漏极、栅极电压（如 GaN PA 漏极电压通常为 28V），确保符合 datasheet 要求； 增益测试
：用信号发生器注入固定功率信号（如 - 30dBm），频谱仪测输出功率，计算增益（输出功率 - 输入功率），若增益远低于设计值（如设计 20dB，实测 5dB），可能是组件损坏或偏置错误； 振荡检测
无输入信号时，频谱仪测 PA 输出端，若有不明频率信号（非谐波），说明存在振荡； 检查接地是否良好（如 LNA 源极接地 via 数量≥2 个，减少接地电感），或增加稳定性电阻（如栅极串联 10Ω 电阻）； 过热排查
：用热像仪检测组件温度，若 PA 温度 > 85℃（无输入时），可能是短路或偏置电流过大。
案例：
某 GaN PA 出现振荡，频谱仪检测到 4GHz 信号（PA 工作频率为 2.6GHz）；检查发现 PA 源极接地 via 仅 1 个，接地电感过大，增加 2 个接地 via 后，振荡消失。
3. 滤波器故障
常见问题：
插入损耗大、带外抑制不足、频率偏移。
排查方法：
VNA 测试 S21（插入损耗）和 S11（回波损耗）
： 插入损耗：带内插入损耗应≤1dB（小型滤波器），若 > 3dB 可能是组件损坏或焊盘虚焊； 带外抑制：如 2.4GHz 滤波器对 2.0GHz 信号抑制应≥40dB，若仅 20dB，可能是滤波器选型错误（如带宽过宽）； 物理检查
：用显微镜观察滤波器焊盘是否有 solder 桥（尤其是 QFN 封装滤波器），或陶瓷滤波器是否开裂； 温度影响
：滤波器频率特性可能随温度变化，若高温下带外抑制下降，需更换宽温级滤波器。
案例：
某 5GHz 带通滤波器带外抑制不足，VNA 测试发现其对 4.8GHz 信号抑制仅 25dB（设计≥40dB）；核对 BOM 表发现，滤波器型号选错（将 5GHz 滤波器错选为 4.9GHz），更换后抑制达标。
4. 混频器故障
常见问题：
无中频（IF）输出、中频信号信噪比低、互调失真大。
排查方法：
供电与本振（LO）检查
测混频器各引脚 DC 偏置电压（如双平衡混频器通常需 ±5V 供电）； 用频谱仪测 LO 输入信号功率（通常需≥10dBm），确保 LO 信号稳定无杂散； 中频输出测试
：注入 RF 信号和 LO 信号，用频谱仪测 IF 输出，若无 IF 信号，可能是混频器损坏或 LO 信号缺失； 互调失真检查
：注入双音信号（如 f1=2.4GHz，f2=2.401GHz），测三阶互调产物（2f1-f2、2f2-f1），若互调产物功率过高（如≥-30dBm），可能是混频器非线性过差，需更换更高线性度的组件。
案例：
某混频器无 IF 输出，频谱仪测 LO 输入功率仅 2dBm（要求≥10dBm），排查发现 LO 放大器增益不足，调整偏置电压后 LO 功率升至 12dBm，IF 输出正常。
5. 电源模块故障
常见问题：
电压纹波大、供电不稳定、干扰射频链路。
排查方法：
纹波测试
：用示波器（AC 耦合模式）测电源输出电压纹波，RF 场景要求纹波≤10mVpp（低频电源≤50mVpp），纹波过大需增加 decoupling 电容（如 0.1μF 陶瓷电容 + 10μF 电解电容）； 干扰检测
：用近场探头扫描电源模块（如 DC-DC 转换器），若辐射强，需增加屏蔽罩或 ferrite bead 抑制干扰； 负载能力测试
：用电子负载模拟模块功耗，测电源输出电压是否稳定（如负载电流从 100mA 增至 500mA，电压变化≤0.1V），不稳定可能是电源芯片限流或损坏。
案例：
某 LNA 噪声系数偏高，示波器测其供电电压纹波达 50mVpp（设计≤10mVpp）；在 LNA 电源输入端增加 0.1μF decoupling 电容后，纹波降至 8mVpp，噪声系数恢复正常。
五、组件级与物理缺陷排查：不放过任何细节
很多 RF PCB 故障并非设计问题，而是组件损坏、焊接缺陷或物理损伤导致。这类故障隐蔽性强，需结合视觉检查、组件测试等方法排查。

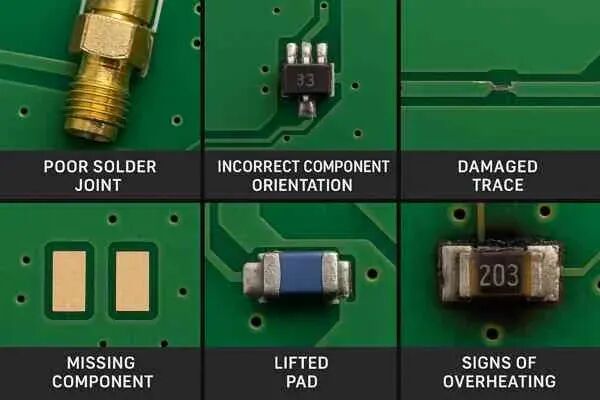

1. 视觉检查：用眼睛发现 “显而易见” 的故障
视觉检查是最基础但最易忽略的步骤，很多故障（如 solder 桥、组件反向）通过显微镜即可发现。
重点检查以下部位：
案例：
某 RF 滤波器模块性能严重不达标，显微镜检查发现 QFN 封装滤波器的相邻焊盘间有微小 solder 桥（肉眼无法察觉），用烙铁清除 solder 桥后，模块指标恢复正常。
2. 组件故障排查：用测试验证组件有效性
若视觉检查无异常，需进一步测试组件是否损坏，常用方法如下：
无源组件（电感、电容、电阻、滤波器）
： 用 LCR 表测电感、电容的实际值（如设计 10nH 电感，实测仅 2nH 可能是电感损坏）； 用 VNA 测滤波器、衰减器的 S 参数，判断是否符合规格； 有源组件（LNA、PA、混频器）
： 替换法：将可疑组件替换为已知良好的组件，若故障消失，说明原组件损坏； datasheet 对比测试：按 datasheet 推荐条件供电，测试组件增益、噪声系数等关键指标，若远低于规格，说明组件损坏。
注意事项：
替换组件时需注意焊接温度（如 GaAs 组件焊接温度≤260℃），避免损坏新组件； 有源组件更换前，需排查供电线路是否有短路，避免新组件因过流损坏。
3. 常见物理缺陷的典型表现
焊点虚焊
：故障间歇性出现（温度变化或按压时恢复），万用表测组件引脚与焊盘电阻时断时续； traces 划伤
：信号衰减大，TDR 曲线显示阻抗突变，划伤严重时无信号； 组件反向
：无输出或性能极差（如二极管反向导致信号截止）； 屏蔽罩未接地
：EMI 干扰严重，杂散发射超标。
六、高频场景特殊故障：毫米波与太赫兹 PCB 排查要点
随着射频技术向高频（如毫米波、太赫兹）发展，PCB 故障排查面临新挑战 —— 传输线损耗敏感、EMI 耦合更强、组件对工艺缺陷更敏感。以下是高频场景的特殊排查方法：
1. 传输线损耗过大
原因：
微带线宽度 / 间距不符合 50Ω 阻抗要求； 介质层厚度不均匀或介电常数（Er）偏差； 铜箔粗糙度大（高频电流趋肤效应，粗糙度增加损耗）。
排查方法：
用 VNA 测 S21 插入损耗，对比仿真值（如 20GHz 微带线每厘米损耗应≤0.2dB，实测 0.5dB 需排查）； 用 TDR 分析阻抗一致性，若阻抗波动 > 5Ω，需检查 trace 宽度和介质层； 选择低损耗介质（如 Rogers 5880）和高平整度铜箔 PCB。
2. 信号泄漏与耦合
原因：
屏蔽罩缝隙过大（高频信号易泄漏）； 组件间距过小（如 PA 与 LNA 间距 < 5mm）； 过孔未接地或接地不充分（过孔电感导致信号泄漏）。
排查方法：
用近场探头（高频专用）扫描 PCB，定位泄漏点； 增加屏蔽罩厚度或贴导电布，封堵缝隙； 过孔周围增加接地过孔（每 2mm 一个），减少过孔电感。
3. 组件高频特性退化
原因：
组件封装寄生参数过大（如普通电容在毫米波频段寄生电感不可忽略）； 组件本身高频性能不达标（如普通二极管在太赫兹频段导通特性差）。
排查方法：
选择高频专用组件（如高频电容、肖特基二极管）； 用 VNA 测试组件在目标频率下的 S 参数，确保符合设计要求。
七、常见故障速查表：快速对应解决方案
八、排查后的验证与预防：避免故障复发
1. 故障修复后的验证步骤
复现测试
：用原故障触发条件测试（如低温环境、高功率输出），确保故障不再出现； 全指标测试
：不仅测试故障相关指标，还需验证其他关键指标（如增益、噪声系数、EMI），避免引入新问题； 稳定性测试
：进行长时间（如 24 小时）老化测试，或温湿度循环测试（-20℃~70℃），确保故障彻底解决。
2. 预防故障的 6 个设计原则
布局布线优化
射频链路远离数字电路（间距≥10mm）； 传输线阻抗匹配（如 50Ω 微带线），避免锐角、弯曲； 接地平面完整，避免接地环路（采用单点接地或分层接地）； 组件选型规范
优先选择工业级 / 军级组件（温度范围 - 40℃~85℃）； 高频场景选择高频专用组件，避免用低频组件替代； 电源 decoupling 设计
每个有源组件电源引脚旁放置 0.1μF 陶瓷电容（靠近引脚）； 电源入口放置大容量电解电容（如 100μF），抑制低频纹波； 屏蔽设计
高功率组件（如 PA）和敏感组件（如 LNA）分别加屏蔽罩； 屏蔽罩接地 via 间距≤5mm，确保接地良好； 可测试性设计
在关键节点（如 LNA 输入 / 输出、滤波器输出）预留测试点； 设计校准端口，方便 VNA 测试； 工艺控制
选择资质良好的 PCB 厂商，确保阻抗控制精度（±5%）； 焊接采用回流焊（温度控制在 240℃~260℃），避免手工焊接导致的虚焊。
结语：RF PCB 故障排查，靠的是系统思维 + 实操经验
RF PCB 故障排查没有 “万能公式”，但 “分而治之” 的系统思维、正确的工具选型、细致的观察验证，能帮你解决 90% 的问题。很多资深工程师之所以能快速定位故障，并非依赖 “直觉”，而是将这套方法论内化为习惯 —— 先宏观后微观，先非侵入后接触，先测试后替换。
同时，故障排查也是积累经验的过程：每一次解决振荡、干扰、阻抗不匹配问题，都会让你对 RF 电路的理解更深刻。建议建立 “故障案例库”，记录故障现象、排查过程、解决方案，后续遇到类似问题可直接参考。
