DesignModeler修复模型及抽壳、填充、抽中面等操作案例

9月前浏览676
DesignModeler中有体操作、各类模型修复功能。体操作在DM 的Create→Body Operation,Body Transformation,Boolean,Slice,Delete菜单,主要用于模型的编辑。在tools 菜单下,主要为DM 的模型修复功能。如下图1和图2所示。

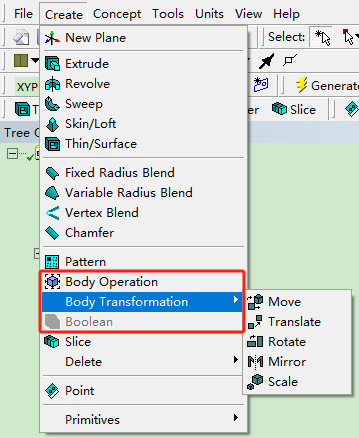

图1  DesignModeler中的体操做菜单

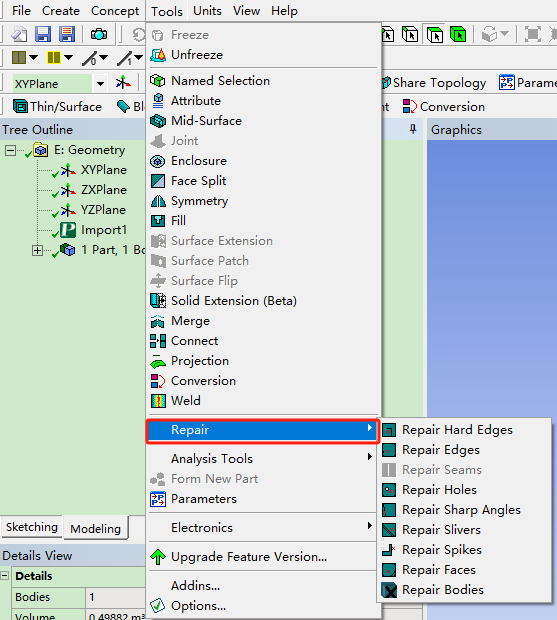

图2  DesignModeler中的模型修复功能菜单

本文以一个挖斗建模为例,介绍DesignModeler的一些修复模型及建模(抽壳、填充)操作。首先,导入solidworks挖斗实体模型(模型附文末),文件名及格式为:excavator_jaune.x_tx_t ,如图3所示。

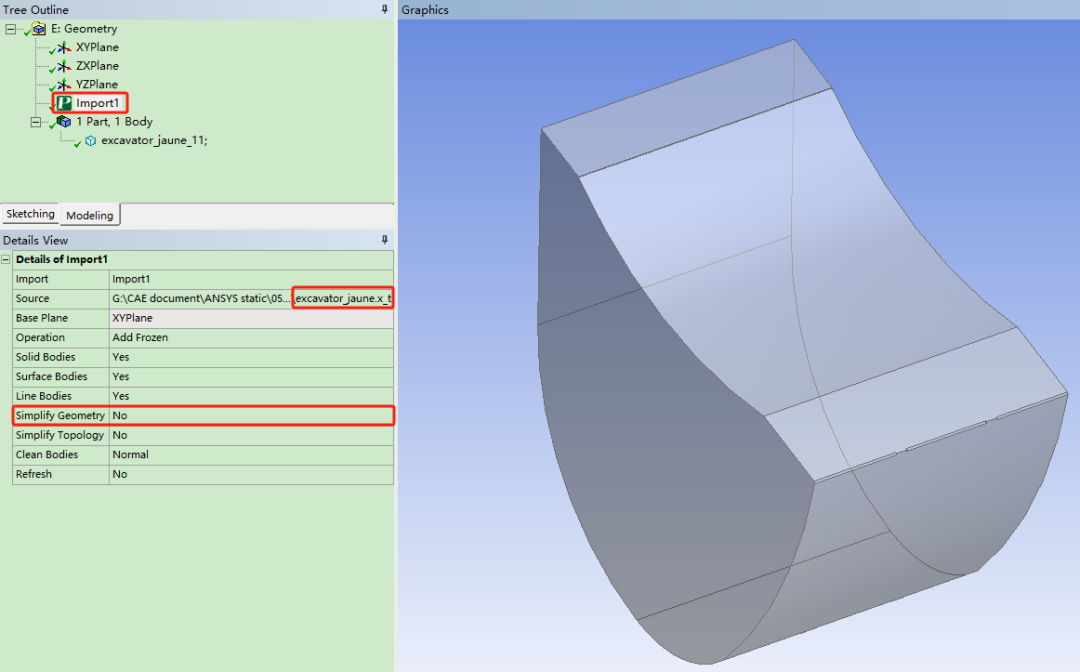

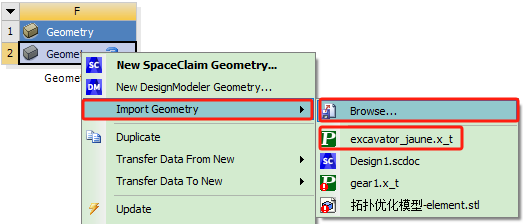

图3  导入模型

注意,在导入模型,并重新生成模型前,上图3中在 Simplify Geometry 处选Yes 可以直接简化旋转面。该模型目测有碎面,需要进行模型修复。


① Repair 模型操作

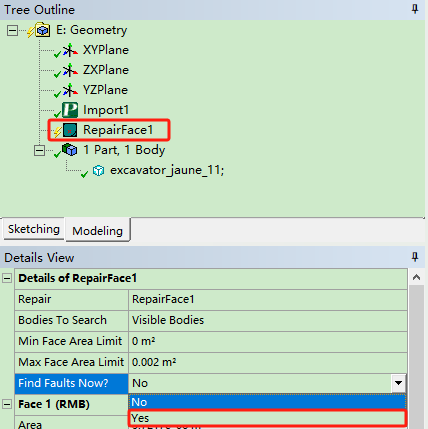

在使用修复工具时,修复工具选项卡中,一定要在Find Faults Now?处选择Yes,如下图所示。软件会根据定义规则自动查找问题,并自动选择修复工具。

图4  Find Faults Now处选择Yes

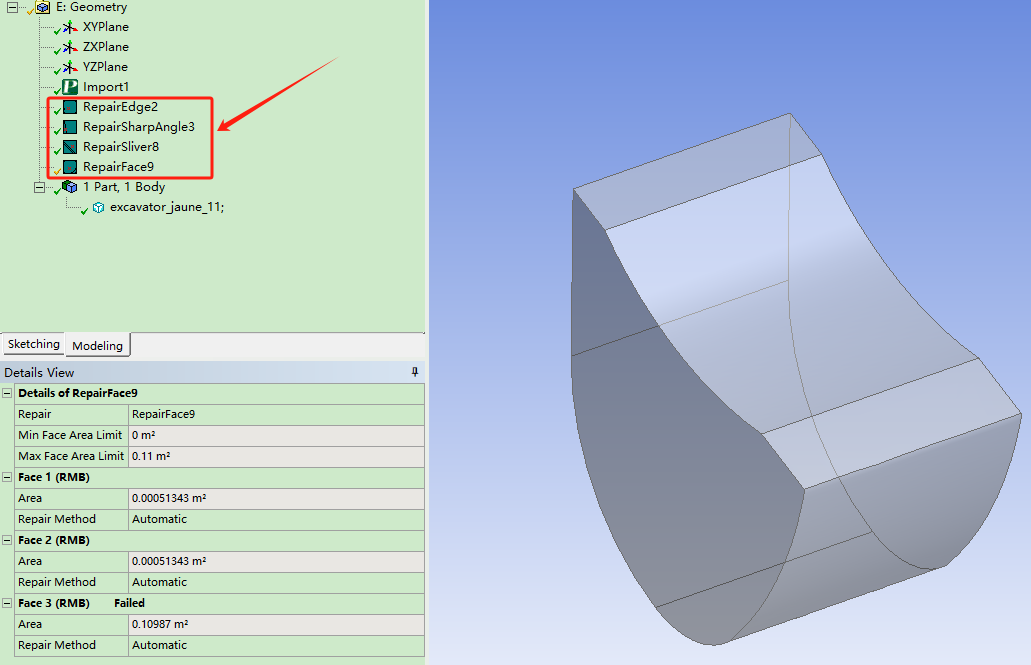

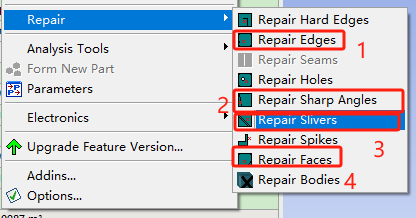

本例比较简单,软件可以全部自动查找并修复,如果遇到较复杂模型,则需要用相应的体操作和工具功能进行处理。分别按照下图顺序点击修复模型。

图5  模型修复

② 实体模型抽壳

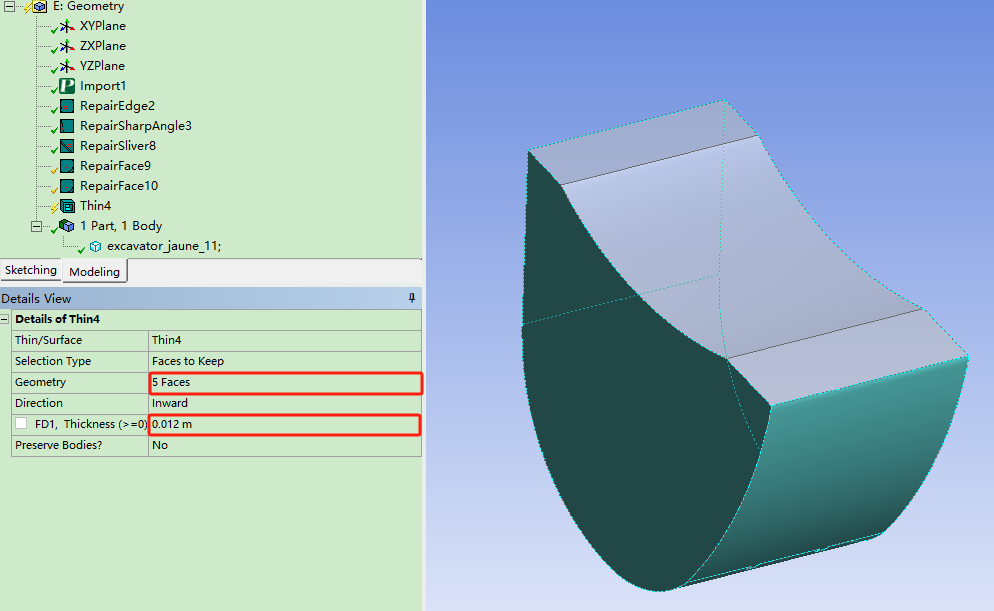

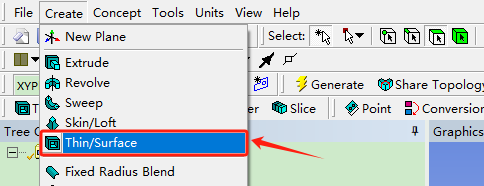

点击Create→Thin/Surface 菜单,可进行挖斗的抽壳操作,壳体厚度设置为12mm,如图6所示。
图6  实体模型抽壳

③ 填充实体

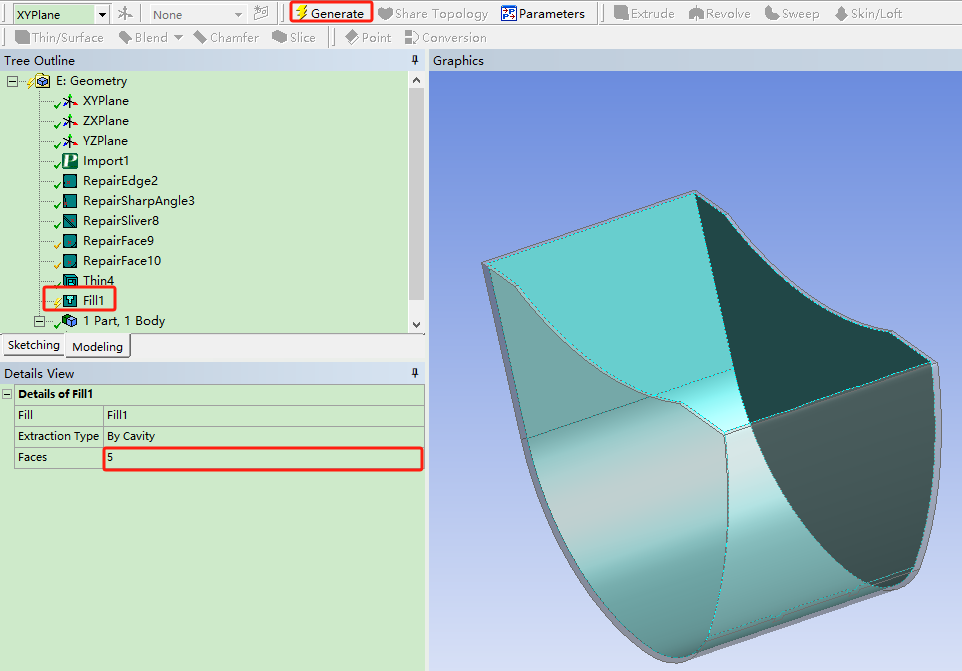

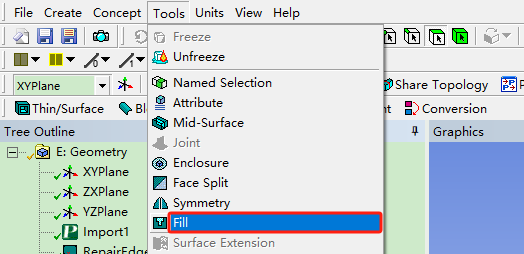

点击Tools→Fill 菜单,选择内壁5个面,如图7 所示。可填充挖斗。
图7 填充挖斗内腔

④ 切分Solid 实体

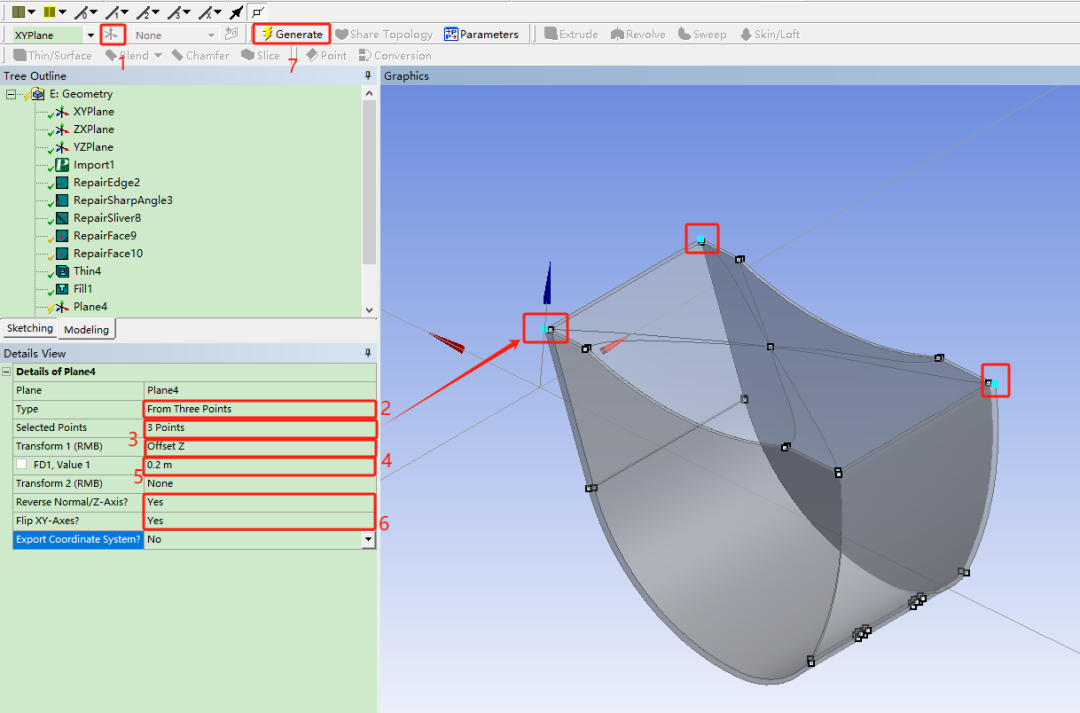

切分前必须建立切分面基准,本例建立坐标系为基准。点击Create→New Plane 菜单,如图8所示。旨在通过三点确定一个基准坐标平面,坐标面偏离基准平面200mm。

图8 建立切分实体的基准面

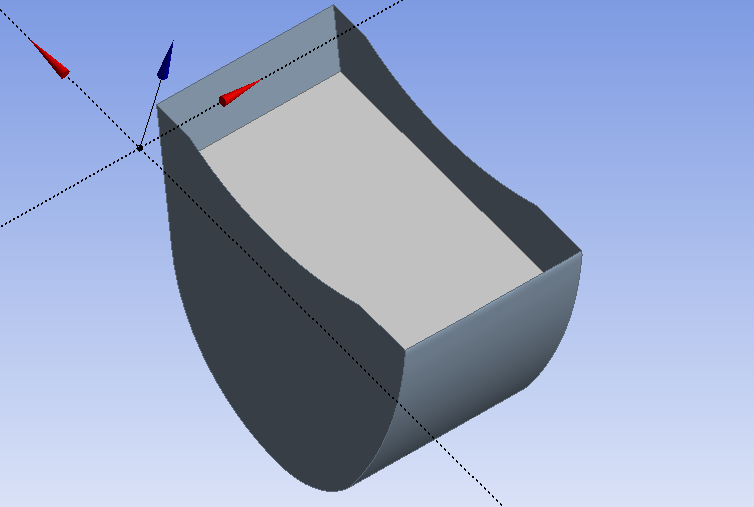

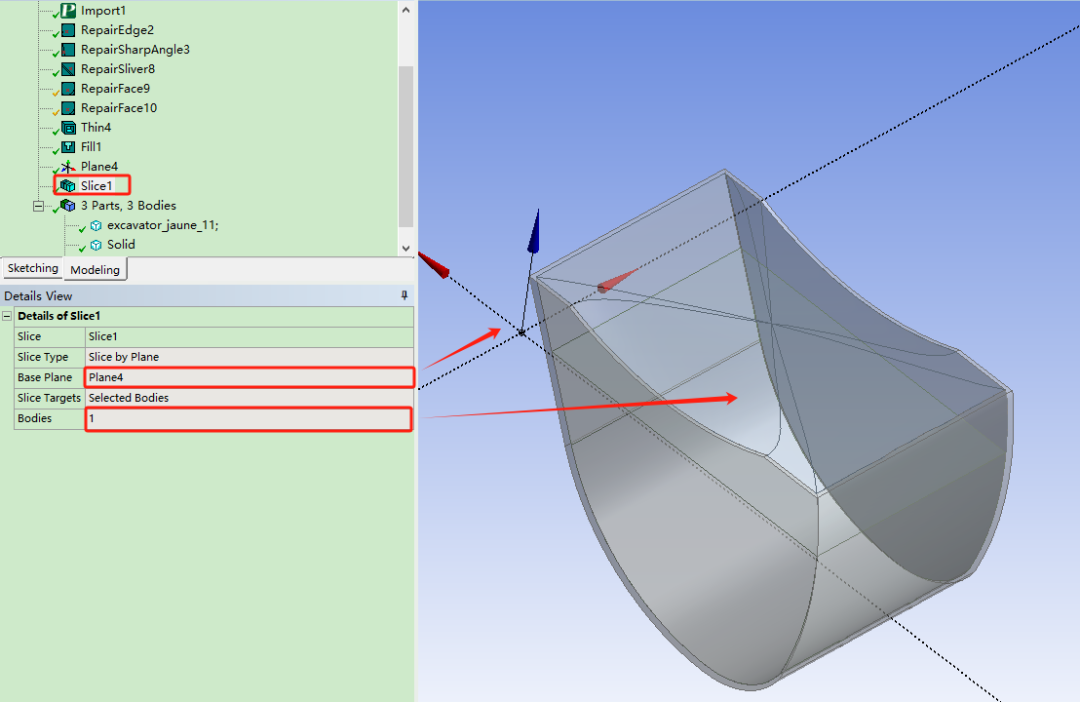

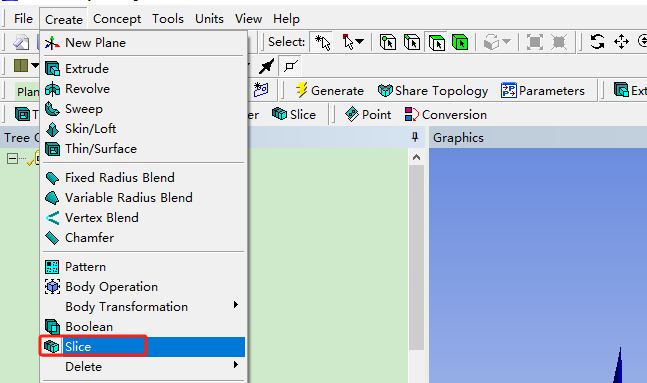

以新建的坐标系切分Solid 实体,点Create→Slice 菜单,如图9所示。切分时只选择填充的实体。

图9 切分实体

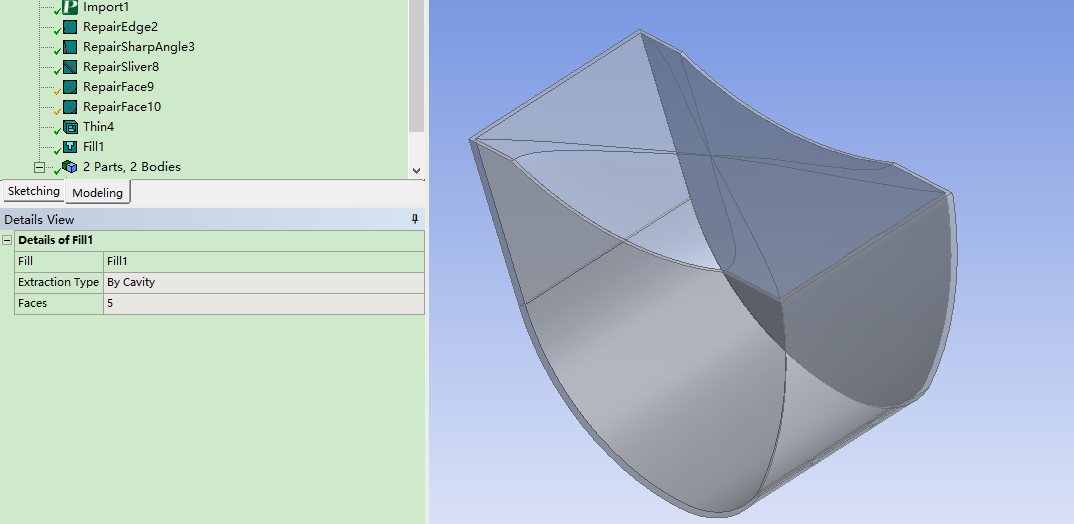

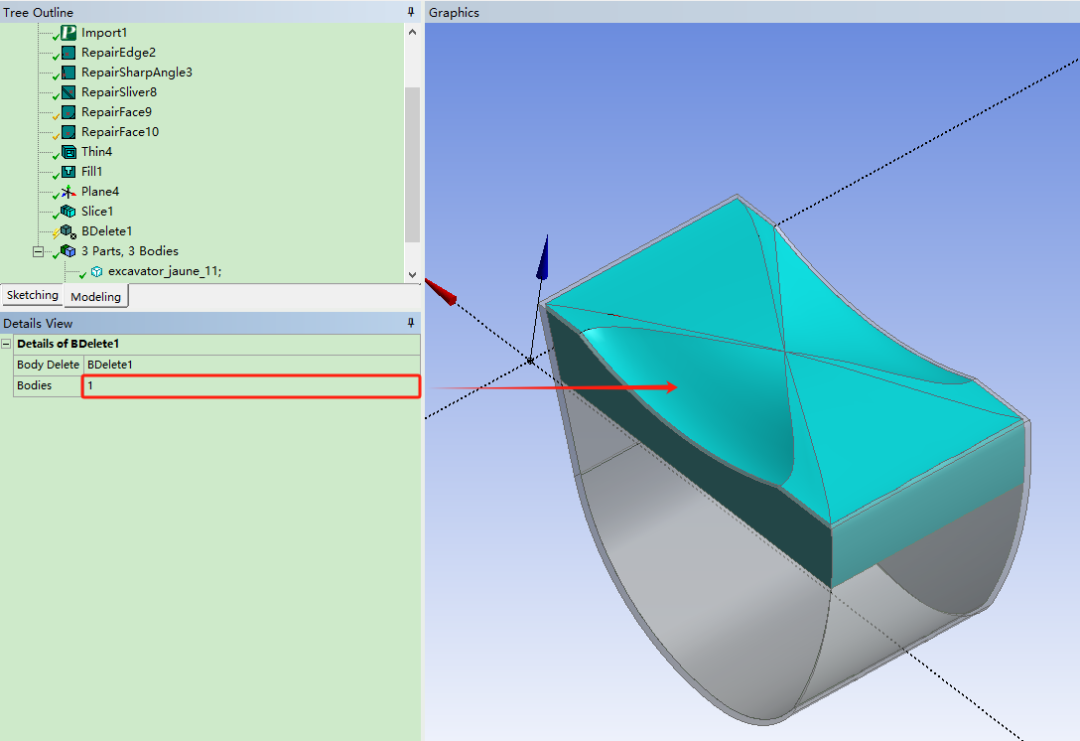

切分后,删除切分后的上部实体,点击Create→Delete→Body Delete,如图10所示。

图10 删除上部实体

⑤ 挖斗抽中面

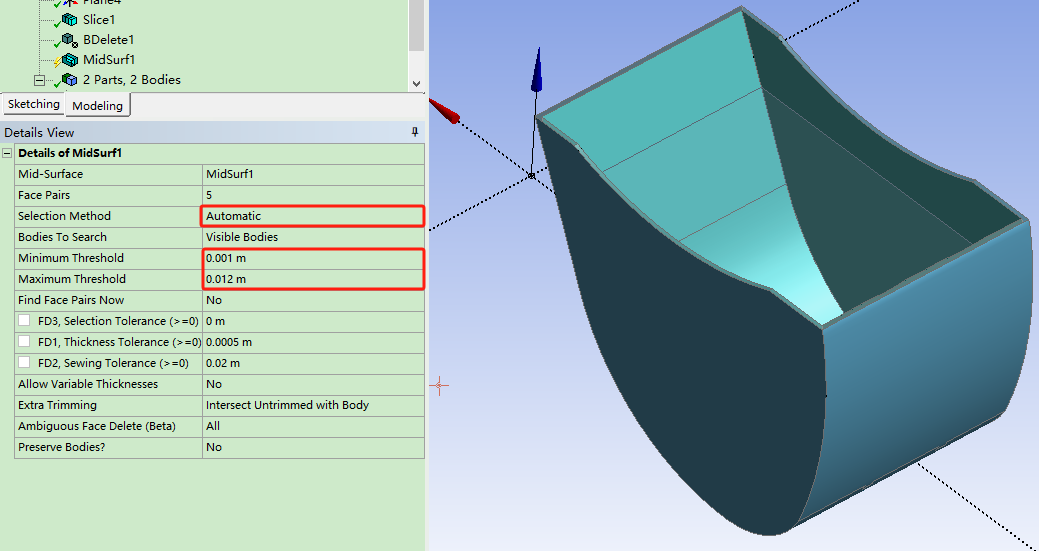

点击Tools→Mid-Surface,如图11所示。DM 自动抽中面设置时,Face Pairs 不需要选择,Selection Method 设为Automatic,需要抽中面的壳厚度尺寸应该在Minimum Threshold 和Maximum Threshold 之间,Find Face Pairs Now 设为Yes。定义的尺寸应该包括只选择填充的实体。

图11 壳体抽中面

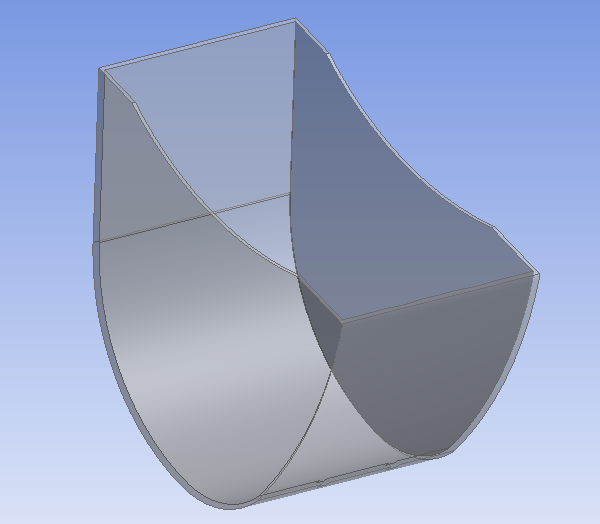

模型最终结果如下图12。

图12 最终模型

来源:薛定谔的Cube
